变频识别装置的功能与原理VIP免费

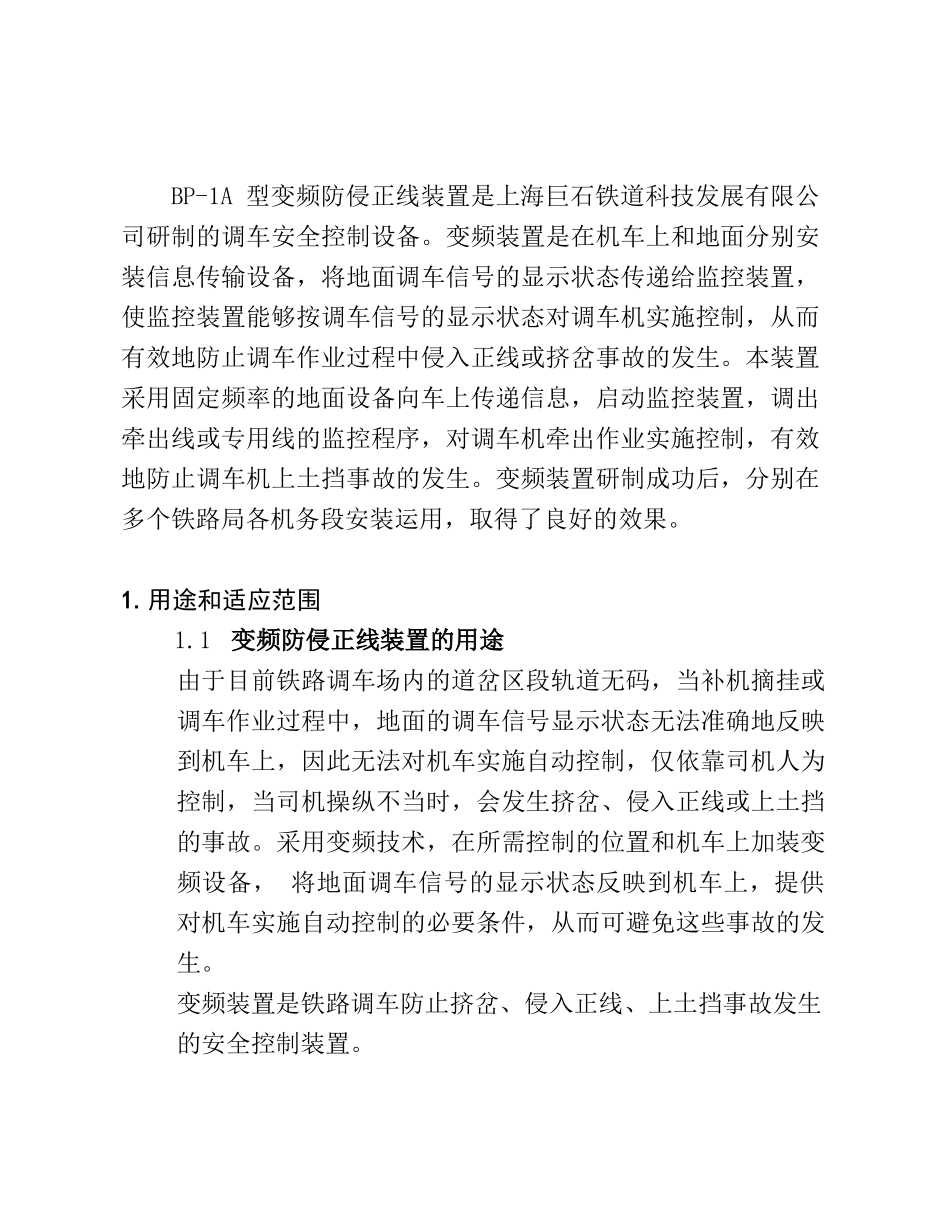

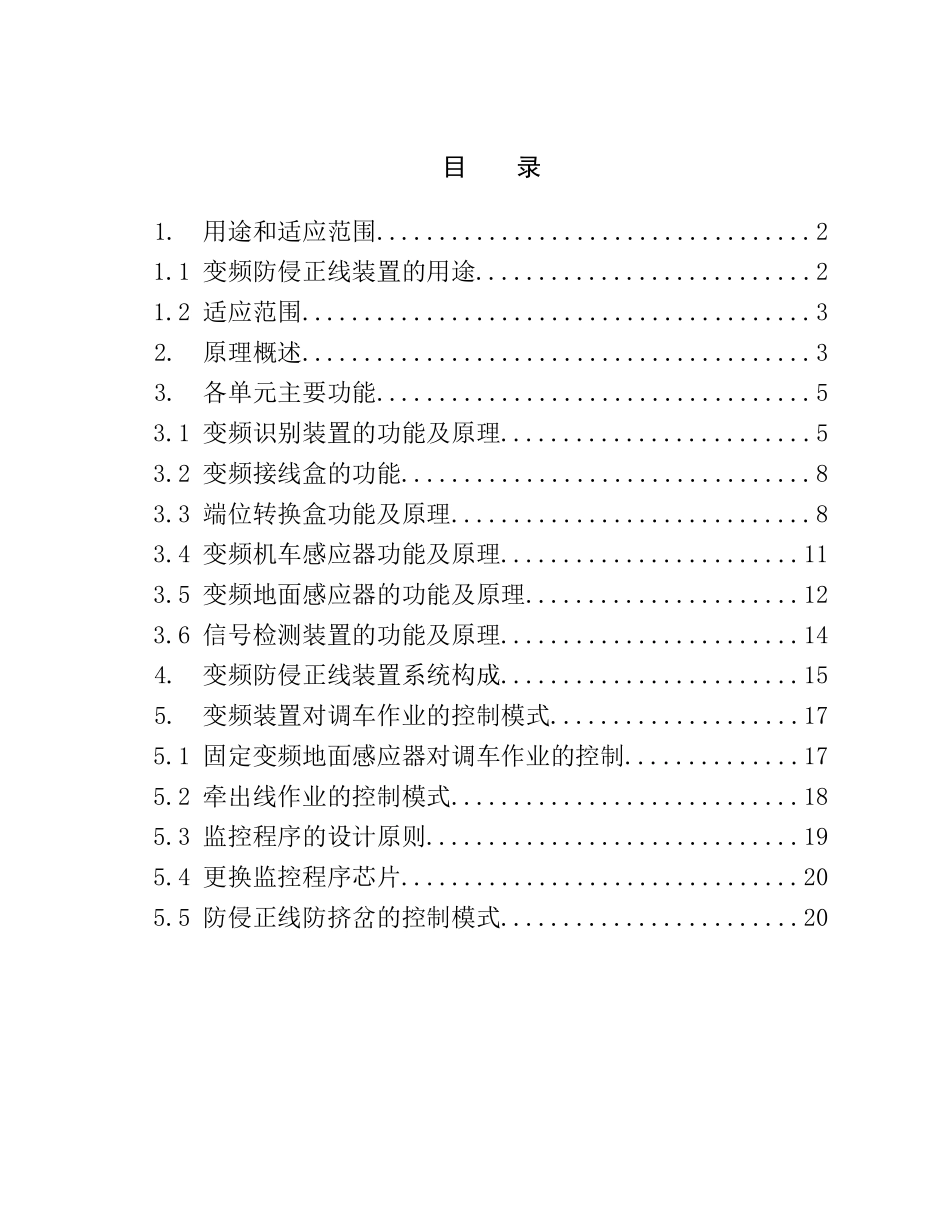

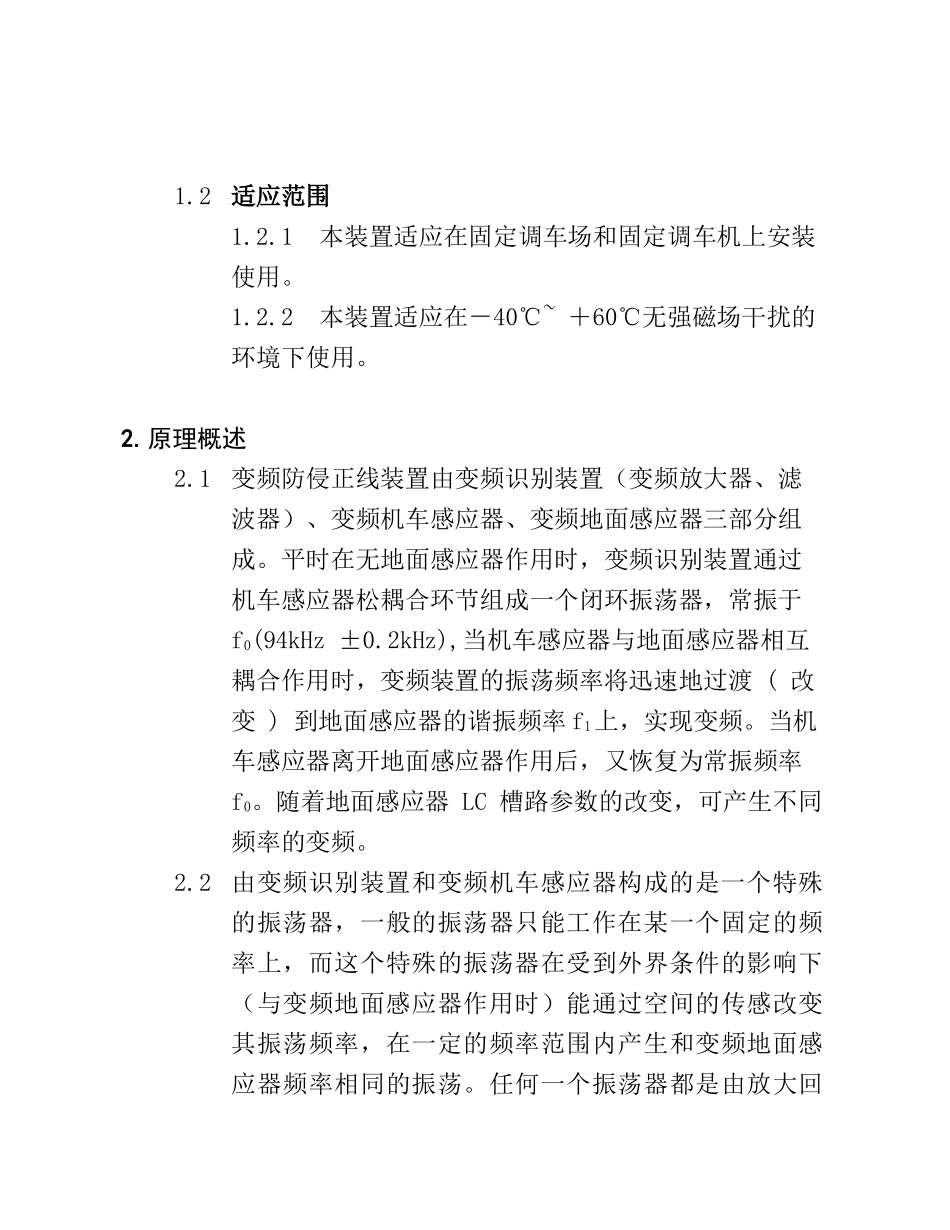

目录1.用途和适应范围...................................21.1变频防侵正线装置的用途...........................21.2适应范围.........................................32.原理概述.........................................33.各单元主要功能...................................53.1变频识别装置的功能及原理.........................53.2变频接线盒的功能.................................83.3端位转换盒功能及原理.............................83.4变频机车感应器功能及原理........................113.5变频地面感应器的功能及原理......................123.6信号检测装置的功能及原理........................144.变频防侵正线装置系统构成........................155.变频装置对调车作业的控制模式....................175.1固定变频地面感应器对调车作业的控制..............175.2牵出线作业的控制模式............................185.3监控程序的设计原则..............................195.4更换监控程序芯片................................205.5防侵正线防挤岔的控制模式........................20BP-1A型变频防侵正线装置是上海巨石铁道科技发展有限公司研制的调车安全控制设备。变频装置是在机车上和地面分别安装信息传输设备，将地面调车信号的显示状态传递给监控装置，使监控装置能够按调车信号的显示状态对调车机实施控制，从而有效地防止调车作业过程中侵入正线或挤岔事故的发生。本装置采用固定频率的地面设备向车上传递信息，启动监控装置，调出牵出线或专用线的监控程序，对调车机牵出作业实施控制，有效地防止调车机上土挡事故的发生。变频装置研制成功后，分别在多个铁路局各机务段安装运用，取得了良好的效果。1.用途和适应范围1.1变频防侵正线装置的用途由于目前铁路调车场内的道岔区段轨道无码，当补机摘挂或调车作业过程中，地面的调车信号显示状态无法准确地反映到机车上，因此无法对机车实施自动控制，仅依靠司机人为控制，当司机操纵不当时，会发生挤岔、侵入正线或上土挡的事故。采用变频技术，在所需控制的位置和机车上加装变频设备，将地面调车信号的显示状态反映到机车上，提供对机车实施自动控制的必要条件，从而可避免这些事故的发生。变频装置是铁路调车防止挤岔、侵入正线、上土挡事故发生的安全控制装置。1.2适应范围1.2.1本装置适应在固定调车场和固定调车机上安装使用。1.2.2本装置适应在－40℃~＋60℃无强磁场干扰的环境下使用。2.原理概述2.1变频防侵正线装置由变频识别装置（变频放大器、滤波器）、变频机车感应器、变频地面感应器三部分组成。平时在无地面感应器作用时，变频识别装置通过机车感应器松耦合环节组成一个闭环振荡器，常振于f0(94kHz±0.2kHz),当机车感应器与地面感应器相互耦合作用时，变频装置的振荡频率将迅速地过渡(改变)到地面感应器的谐振频率f1上，实现变频。当机车感应器离开地面感应器作用后，又恢复为常振频率f0。随着地面感应器LC槽路参数的改变，可产生不同频率的变频。2.2由变频识别装置和变频机车感应器构成的是一个特殊的振荡器，一般的振荡器只能工作在某一个固定的频率上，而这个特殊的振荡器在受到外界条件的影响下（与变频地面感应器作用时）能通过空间的传感改变其振荡频率，在一定的频率范围内产生和变频地面感应器频率相同的振荡。任何一个振荡器都是由放大回路和反馈回路构成的闭合环路，如图1所示。振荡器振荡的必要条件：振幅条件：|μ﹒β|≥1相位条件：ψµ＋ψß＝2n∏(n＝0.1.2…)μ-放大回路增益ß-反馈回路传输函数ψµ、ψß分别为放大回路和反馈回路的相移。变频振荡器的电原理框图如图2所示。变频振荡器同样要满足振幅和相位条件才能起振，而随着ß参数的改变可以工作在不同振荡频率上。3.各单元主要功能3.1变频识别装置的功能及原理3.1.1变频识别装置是系统满足振荡条件的重要组成部分，它和变频机车感应器构成放大和反馈的闭环回路。给机车感应器不断补充能量，保证系统常处在频率为f0的工作状态下。3.1.2变频识别装置电原理图如图3所示。由输入耦合变压器T201、三级...
