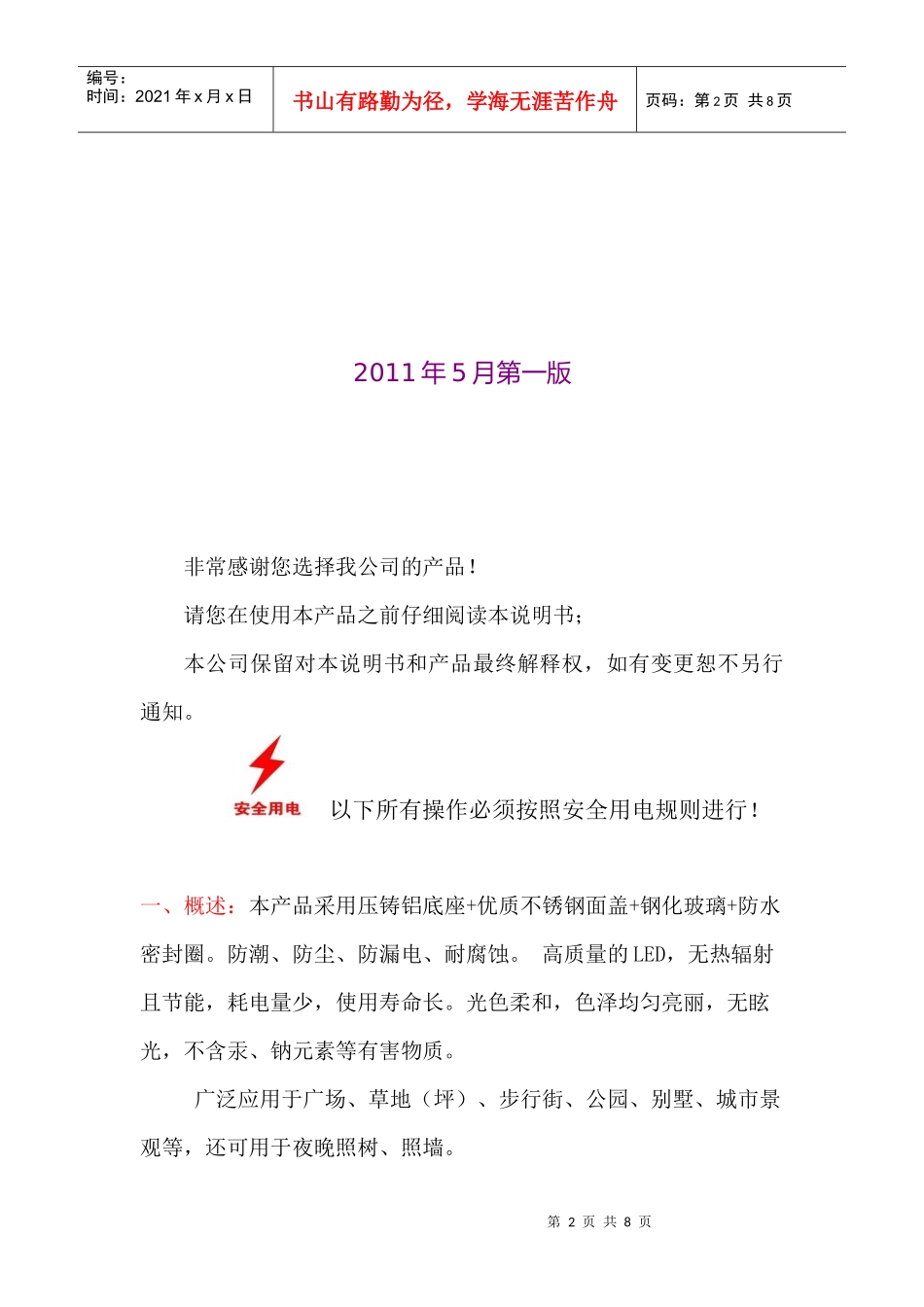

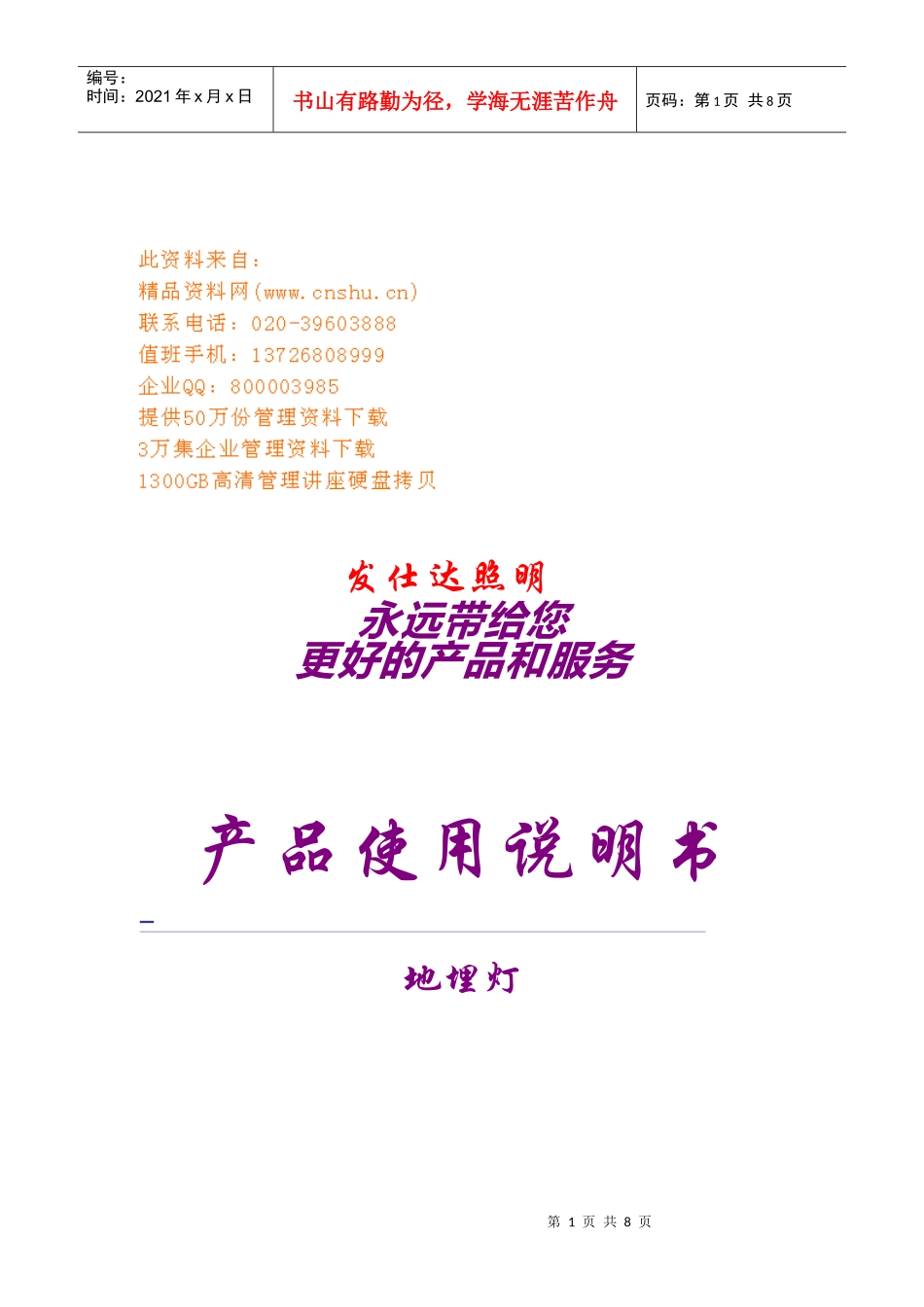

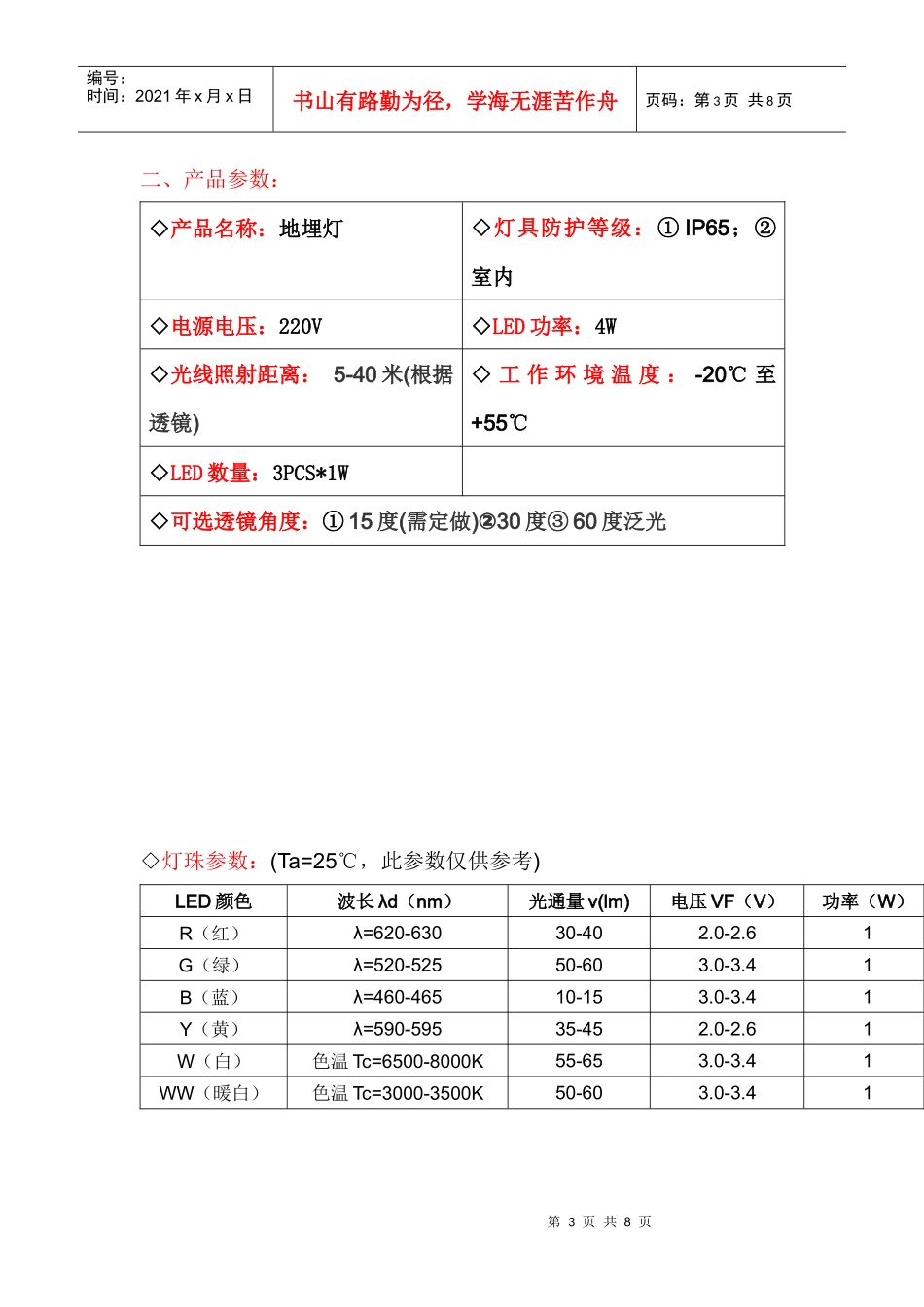

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页发仕达照明永远带给您更好的产品和服务产品使用说明书地埋灯第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页2011年5月第一版非常感谢您选择我公司的产品！请您在使用本产品之前仔细阅读本说明书；本公司保留对本说明书和产品最终解释权，如有变更恕不另行通知。以下所有操作必须按照安全用电规则进行！一、概述：本产品采用压铸铝底座+优质不锈钢面盖+钢化玻璃+防水密封圈。防潮、防尘、防漏电、耐腐蚀。高质量的LED，无热辐射且节能，耗电量少，使用寿命长。光色柔和，色泽均匀亮丽，无眩光，不含汞、钠元素等有害物质。广泛应用于广场、草地（坪）、步行街、公园、别墅、城市景观等，还可用于夜晚照树、照墙。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页二、产品参数：◇产品名称：地埋灯◇灯具防护等级：①IP65；②室内◇电源电压：220V◇LED功率：4W◇光线照射距离：5-40米(根据透镜)◇工作环境温度：-20℃至+55℃◇LED数量：3PCS*1W◇可选透镜角度：①15度(需定做)30②度③60度泛光◇灯珠参数：(Ta=25℃，此参数仅供参考)LED颜色波长λd（nm）光通量v(lm)电压VF（V）功率（W）R（红）λ=620-63030-402.0-2.61G（绿）λ=520-52550-603.0-3.41B（蓝）λ=460-46510-153.0-3.41Y（黄）λ=590-59535-452.0-2.61W（白）色温Tc=6500-8000K55-653.0-3.41WW（暖白）色温Tc=3000-3500K50-603.0-3.41第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页三、产品照片及物理尺寸图：三、安装说明：1、预埋件安装（参考图）第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页将电源进出线从预埋件（也称预埋套筒）底部的孔中穿出，再将预埋件放入地面预留孔内固定，外部夯实或在其周围浇筑砼（混棱凝土），使其固定。2、电源连接（参考图）拨去线头绝缘层，再将进出线和地埋灯出线相互连接，进出线另外一端接变压器。连接牢固后，再对接头处做绝缘、防水处理。第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页3、防水处理电源线接好后，用防水胶带包好，如雨水较多的地区用防水接线盒进行防水处理。连接完毕检查无误后，将地埋灯的灯体放入套筒内用螺丝固定，再依次将密封圈、钢化玻璃和压板装上，用螺丝拧紧。待全部安装完毕后，接通电源，灯具即可工作。注意：拧螺丝时注意对角平衡受力，避免单向受力影响防水效果！4.如果在安装中出现问题，请咨询本公司技术人员。五、接线示意图：如果电压为AC220V，请参考下图第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页六、操作说明：1.单色时，安装完成后，直接上电即可正常工作。2.内控时，所有灯具电源共一个开关。安装好后，上电即可同步工作。七、注意事项：1.在安装和运输过程中注意防震。2．安装前确保安装位置可以承受10倍于该产品的重量。安装于无震动无摇摆，无火灾隐患的平坦地方。3．使用与产品上所标相符的电源。4.内有精密器件，请勿私自拆卸。5．如出现故障，请送回本公司维修。第8页共8页第7页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共8页中山市古镇迈伦（香港发仕达）照明电器厂杨明义18676115002QQ;985507591,电话：0760-89869008
