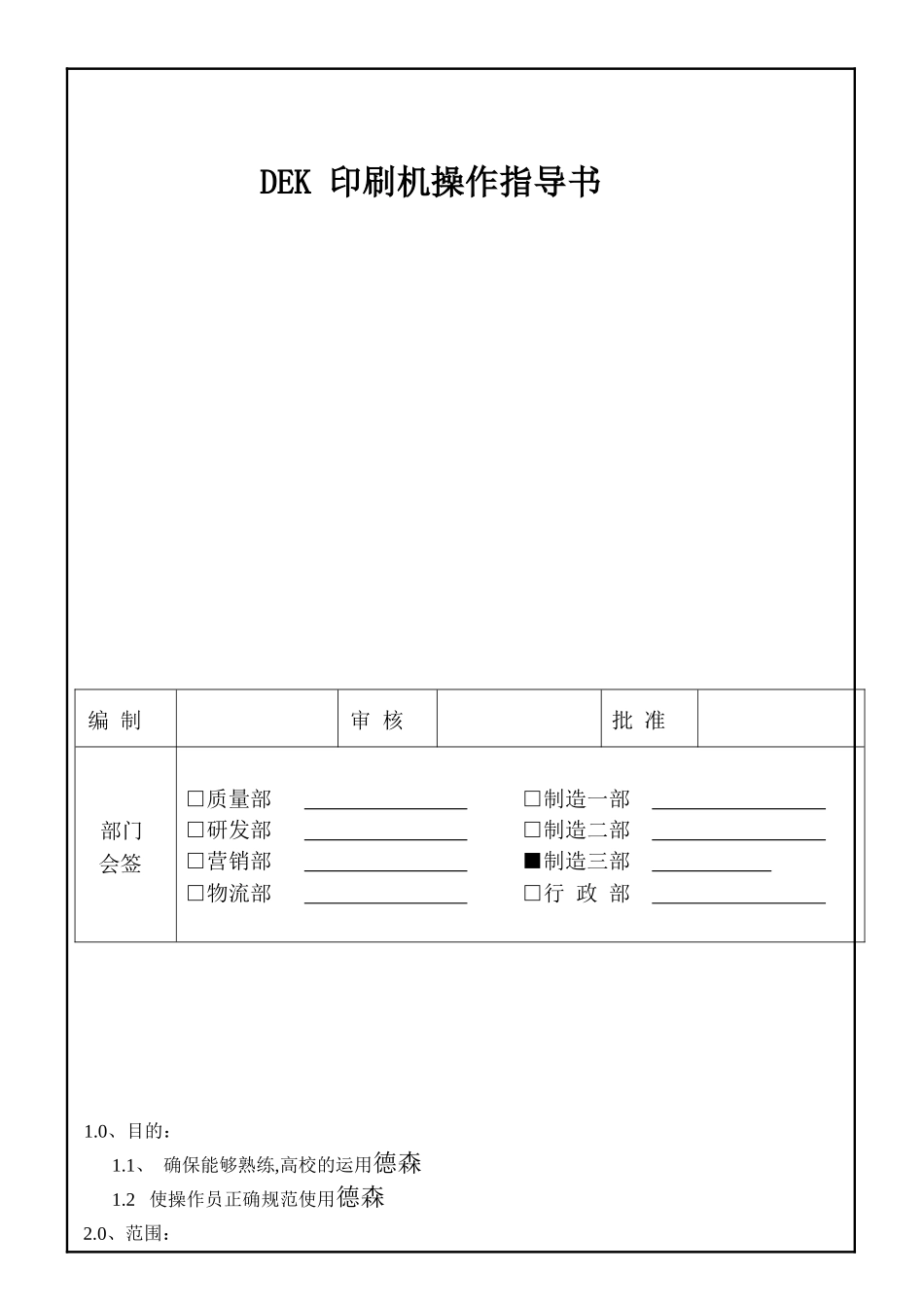

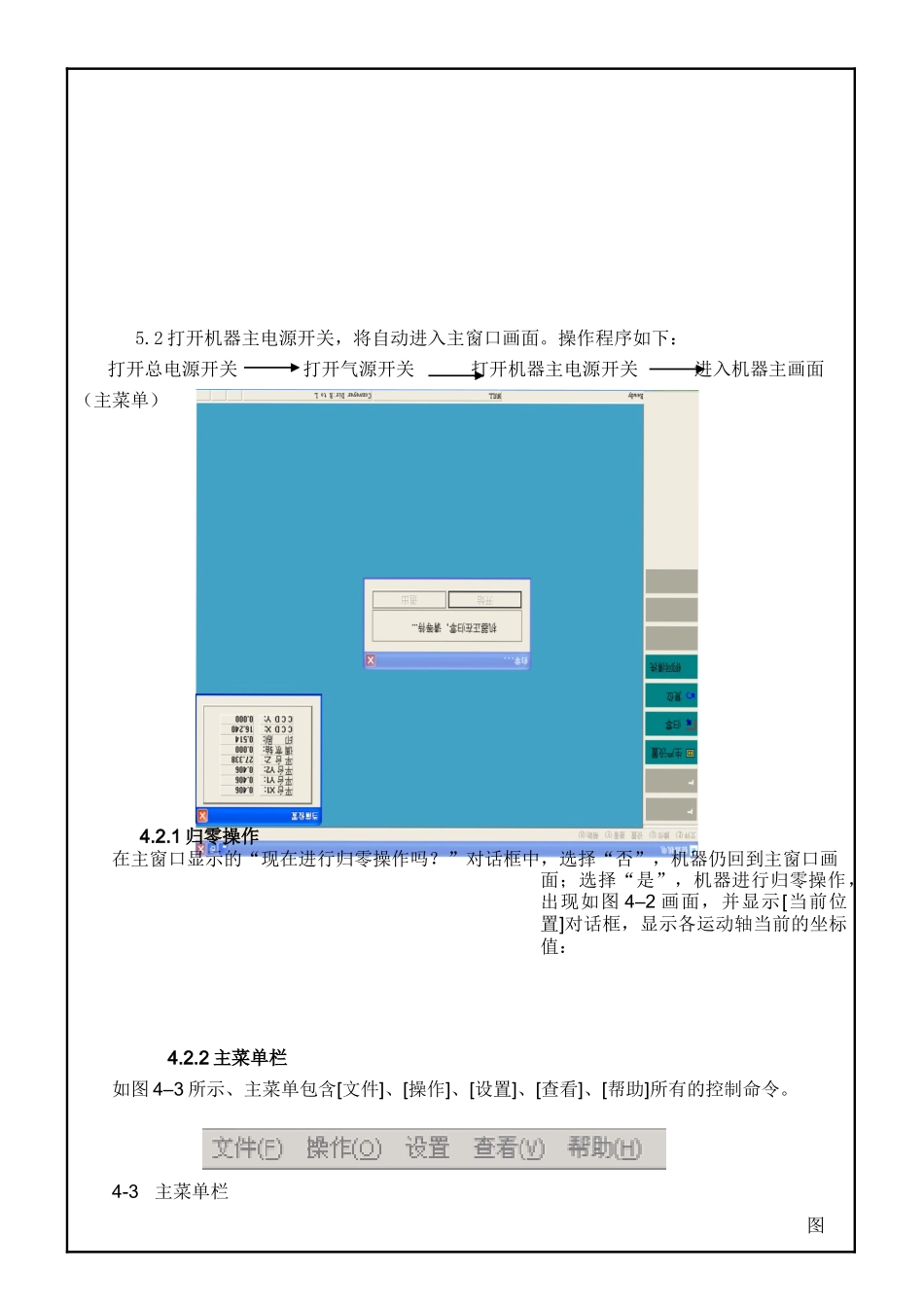

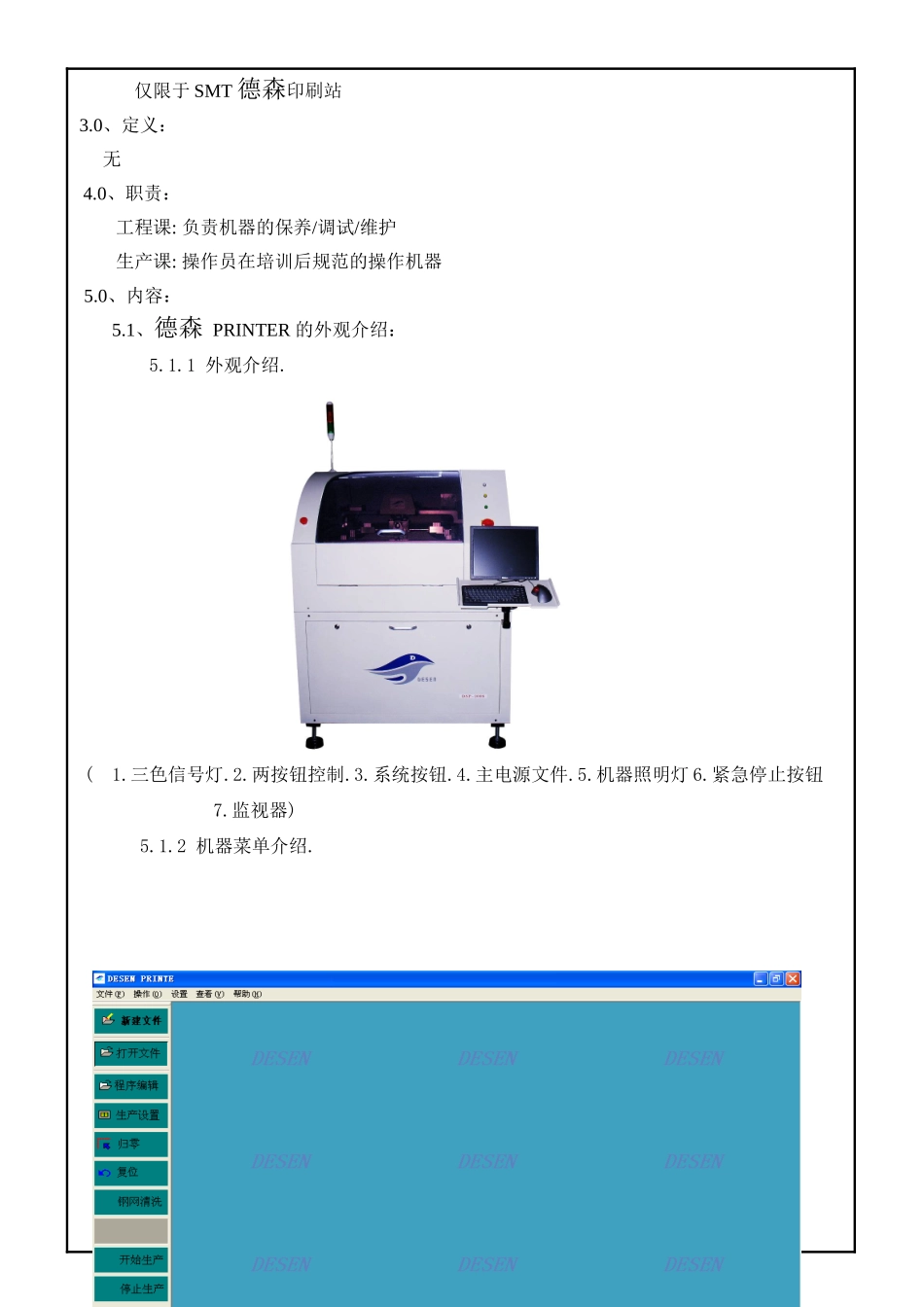

DEK印刷机操作指导书编制审核批准部门会签□质量部□制造一部□研发部□制造二部□营销部■制造三部□物流部□行政部1.0、目的：1.1、确保能够熟练,高校的运用德森1.2使操作员正确规范使用德森2.0、范围：仅限于SMT德森印刷站3.0、定义：无4.0、职责：工程课:负责机器的保养/调试/维护生产课:操作员在培训后规范的操作机器5.0、内容：5.1、德森PRINTER的外观介绍：5.1.1外观介绍.(1.三色信号灯.2.两按钮控制.3.系统按钮.4.主电源文件.5.机器照明灯6.紧急停止按钮7.监视器)5.1.2机器菜单介绍.5.2打开机器主电源开关，将自动进入主窗口画面。操作程序如下：打开总电源开关打开气源开关打开机器主电源开关进入机器主画面（主菜单）4.2.1归零操作在主窗口显示的“现在进行归零操作吗？”对话框中，选择“否”，机器仍回到主窗口画面；选择“是”，机器进行归零操作，出现如图4–2画面，并显示[当前位置]对话框，显示各运动轴当前的坐标值：4.2.2主菜单栏如图4–3所示、主菜单包含[文件]、[操作]、[设置]、[查看]、[帮助]所有的控制命令。4-3主菜单栏4-3主菜4-3主菜单栏图第四章操作系统说第四章操作系统说单击主菜单中的每一项均有下拉菜单出现，如单击[文件]，出现下拉菜单，可以进行文件[新建]、[打开]、[保存]、[保存为]、[退出]等项操作，如图4–4所示。选择“新建”按钮，输入密码后再输入新建文件目录名（Prj文件形式），在以后的操作中所有设置即保存在此文件名下。图4-4〈档〉下拉菜单单击主菜单中的[操作]，出现下拉菜单，可以进行[开始生产]、[停止生产]、[I/O检测]、[归零操作]、[过板]、[复位]、[联机工作]、[产量清零]、[生产设置]、[刮刀后退][刮刀前进][运动测试][机器参数]等项操作，如图4–5所示。图4-7〈查看〉下拉菜单单击主菜单中[帮助]，出现下拉菜单击主菜单中[帮助]，出现下拉菜单击主菜单中[帮助]，出现下拉菜单，可对本机器的[操作说明]，[故障查询]及公司简介[关于DESEN]等项目进行阅读，如图4–8所示。.2.3主工具栏如图4–9所示：主工具栏包含[新建文件][打开程序][程序编辑][生产设置][归零][复位][钢网清洗][手动清洗][开始生产][停止生产]等控制按钮。4.3系统退出第四章操作系统退出DESEN操作系统。操作步骤如下：1.在主窗口画面单击[文件/退出]，或单击主窗口右上角[×]图示，显示[退出]对话框。如图4–10所示：图4-10〈退出〉对话框2.在“请确认是否要退出Printer系统”的提问下，单击[否（N）]，仍回到主窗口画面；单击[是（Y）]退出Printer系统并关闭计算机。3.关机操作程序如下所示：退出机器主画面（主菜单）关闭气源开关关闭总电源开关4.4主菜单栏使用说明4.4.1[打开]其作用是打开已保存的印刷生产数据文件，操作步骤如下：1.单击[文件/打开]按钮，显示“打开”对话框，如图4–11所示。图4-11文件〈打开〉对话框2.用鼠标选择所要的文件夹位置和其中的Pri文件类型。3.单击对话框中的[打开]按钮，打开文件；单击[取消]按钮，退回到主窗口。4.4.2[保存]其作用是保存印刷机印刷参数设置档，以便下次操作时调用。操作步骤如下：1.单击菜单栏上[另存为]按钮，显示“创建新目录”对话框，如图4–12所示。图4-12〈创建新目录〉对话框第四章操作系统说2.用鼠标点击滚动条，选择要存放的文件位置和文件类型。3.在“文件名”栏目中键入要存放的文件名。4.单击对话框中的[保存]按钮，保存文件；单击[取消]按钮，退回到主窗口。4.4.3[I/O检测]作用是对所有控制系统输入点、输出点进行检测，判断工作是否正常。操作程序如下：1.在主窗口画面单击主菜单栏中的[操作]/[I/O检测]，显示[检测]对话框，打开[检测]下的[I/O检测]选项对话框。如图4–13所示：图4-13〈I/O检测〉对话框对话框进入方式：单击主菜单栏[操作]/[I/O检测]2.对话框中各项输入前的方框如显示为红色，表示当前已检测到该输入点的信号；如为白色，表示当前没有检测到该输入信号。单击[确定]或[取消]，回到主窗口画面。3.单击[I/O输出控制]选项，打开[I/O输出控制]选项对话框，如图4–14所示：第四章操作系统说图4-14〈I/O输出控制〉对话框4.在此对话框中，逐一激活白色方框后的每一项并观察，可对...
