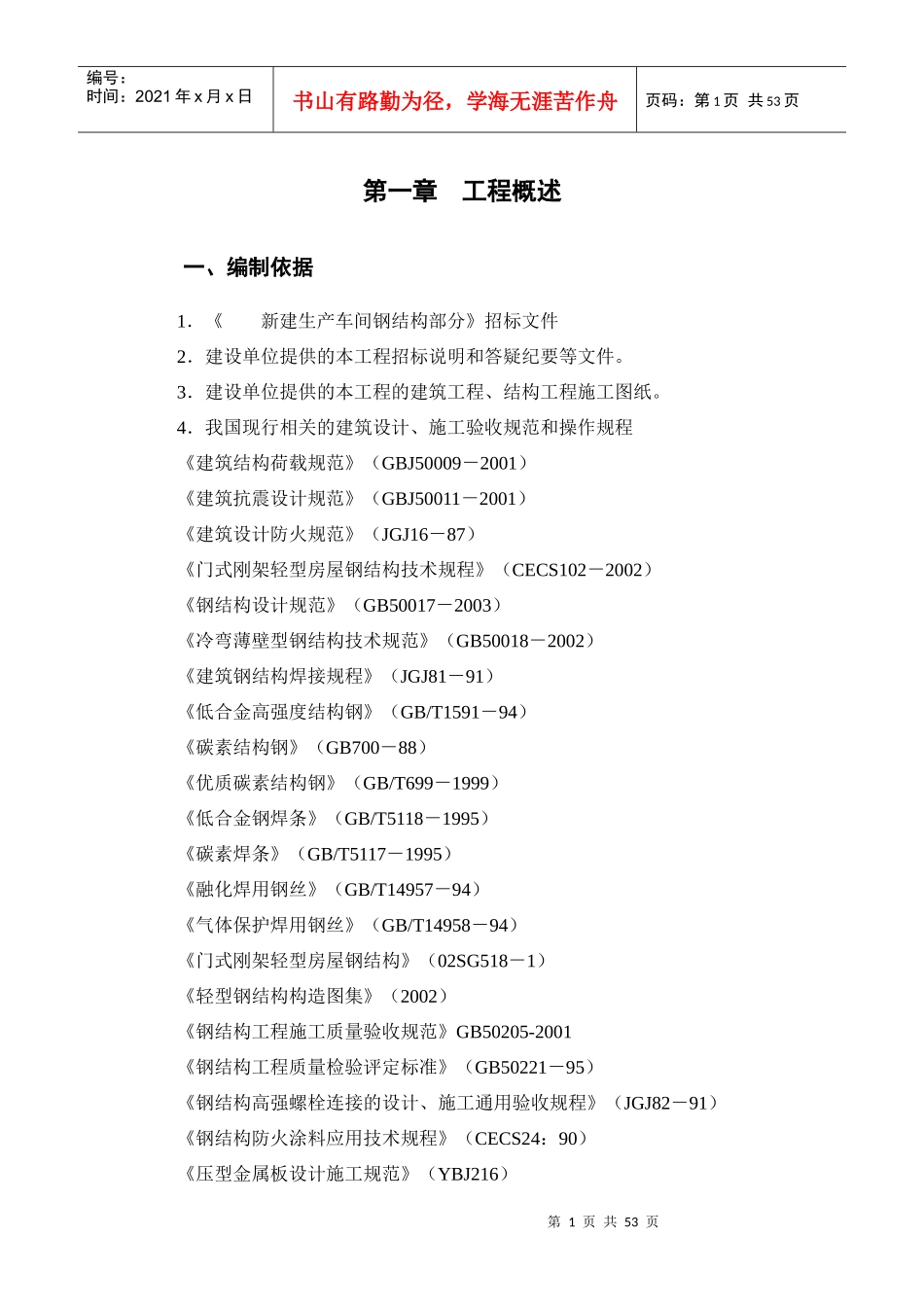

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页第一章工程概述一、编制依据1．《新建生产车间钢结构部分》招标文件2．建设单位提供的本工程招标说明和答疑纪要等文件。3．建设单位提供的本工程的建筑工程、结构工程施工图纸。4．我国现行相关的建筑设计、施工验收规范和操作规程《建筑结构荷载规范》（GBJ50009－2001）《建筑抗震设计规范》（GBJ50011－2001）《建筑设计防火规范》（JGJ16－87）《门式刚架轻型房屋钢结构技术规程》（CECS102－2002）《钢结构设计规范》（GB50017－2003）《冷弯薄壁型钢结构技术规范》（GB50018－2002）《建筑钢结构焊接规程》（JGJ81－91）《低合金高强度结构钢》（GB/T1591－94）《碳素结构钢》（GB700－88）《优质碳素结构钢》（GB/T699－1999）《低合金钢焊条》（GB/T5118－1995）《碳素焊条》（GB/T5117－1995）《融化焊用钢丝》（GB/T14957－94）《气体保护焊用钢丝》（GB/T14958－94）《门式刚架轻型房屋钢结构》（02SG518－1）《轻型钢结构构造图集》（2002）《钢结构工程施工质量验收规范》GB50205-2001《钢结构工程质量检验评定标准》（GB50221－95）《钢结构高强螺栓连接的设计、施工通用验收规程》（JGJ82－91）《钢结构防火涂料应用技术规程》（CECS24：90）《压型金属板设计施工规范》（YBJ216）第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页《压型金属板设计和安装规范》（AS1562）《钢结构设计规范》（JGJ82－91）5．我国现行的安全生产、文明施工、环保及消防等有关规定6．市建筑工程施工现场安全管理标准7．我公司项目管理手册8．我公司现有同类工程的施工经验，技术力量和机械化施工能力。第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页二、工程概况本工程为股份有限公司新建生产车间中的钢结构部分工程。工程名称●股份有限公司新建生产车间中的钢结构部分工程工程地址●广源西街南侧建设单位●股份有限公司设计单位●基本特点１、双层屋面板，带采光带；２、多跨双坡带毗屋刚架，内天沟，直径160UPVC落水管排水；３、局部夹层，夹层楼面采用高强度楼承板及钢砼；４、双层墙面板；建筑面积●12296.81平方米层数●单层局部二层，多跨双坡带毗屋刚架，楼面采用钢承板及钢砼。建筑高度●高跨檐高10.75米，低跨檐高8.15米，屋脊12.5米。建筑跨度●二连跨双坡，最大跨度约31米结构类型●轻钢结构基础情况●柱脚锚栓，吊装后土建细石砼二次浇灌柱梁构造●焊接Ｈ型钢，采用Q235B或Q345B钢，节点连接采用高强螺栓。屋面构造●高跨双面彩钢（镀铝锌）压型板折线形双坡屋面，低跨采用复合彩钢板单坡屋面。涂装要求●钢材表面采用喷丸处理达Sa2.5级，底漆、防火涂料（专业公司施工）。本工程总跨度为96m，单跨度为24m，柱距为9m。建筑物耐久年限（结构）50年，抗震8度设防。本钢结构工程工程范围包括主体门式钢架部分安装、屋面安装、墙板安装、门窗安装以及雨棚的安装。门式刚架主钢结构梁柱的钢材采用现行国家标准第4页共53页第3页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共53页《碳素结构钢》（GB700－88）规定的Q235B钢和《低合金高强度结构钢》（GB/T1591－94）规定的Q345钢。门式刚架副钢结构的焊接檩条、墙梁采用Q235B或Q345钢，非焊接的檩条、墙梁、支撑、门框、雨棚等构件采用Q235A钢。屋面板采用双层彩钢板内安装玻璃棉做法，屋面采光带采用双层玻璃透光板。墙板采用双层面板内安玻璃棉做法。本工程的关键环节在钢结构框架的安装，钢结构框架的安装质量直接涉及工程的可靠度，也是其后续工程即屋面安装、墙板安装、门窗安装以及雨棚安装顺利进行的前提保证。由于工程施工面积较大，工程量较大，在安装钢结构框架时，要设计合理的施工顺序，一方面保证施工的安全进行、顺利进行，一方面保证可以流水作业进而有序合理的保证工期。三、工程特点本工程呈以下四个特点：（1）施工面积大：因本工程主体为单层轻钢厂房，总占地面积约为12296.81平方米，...
