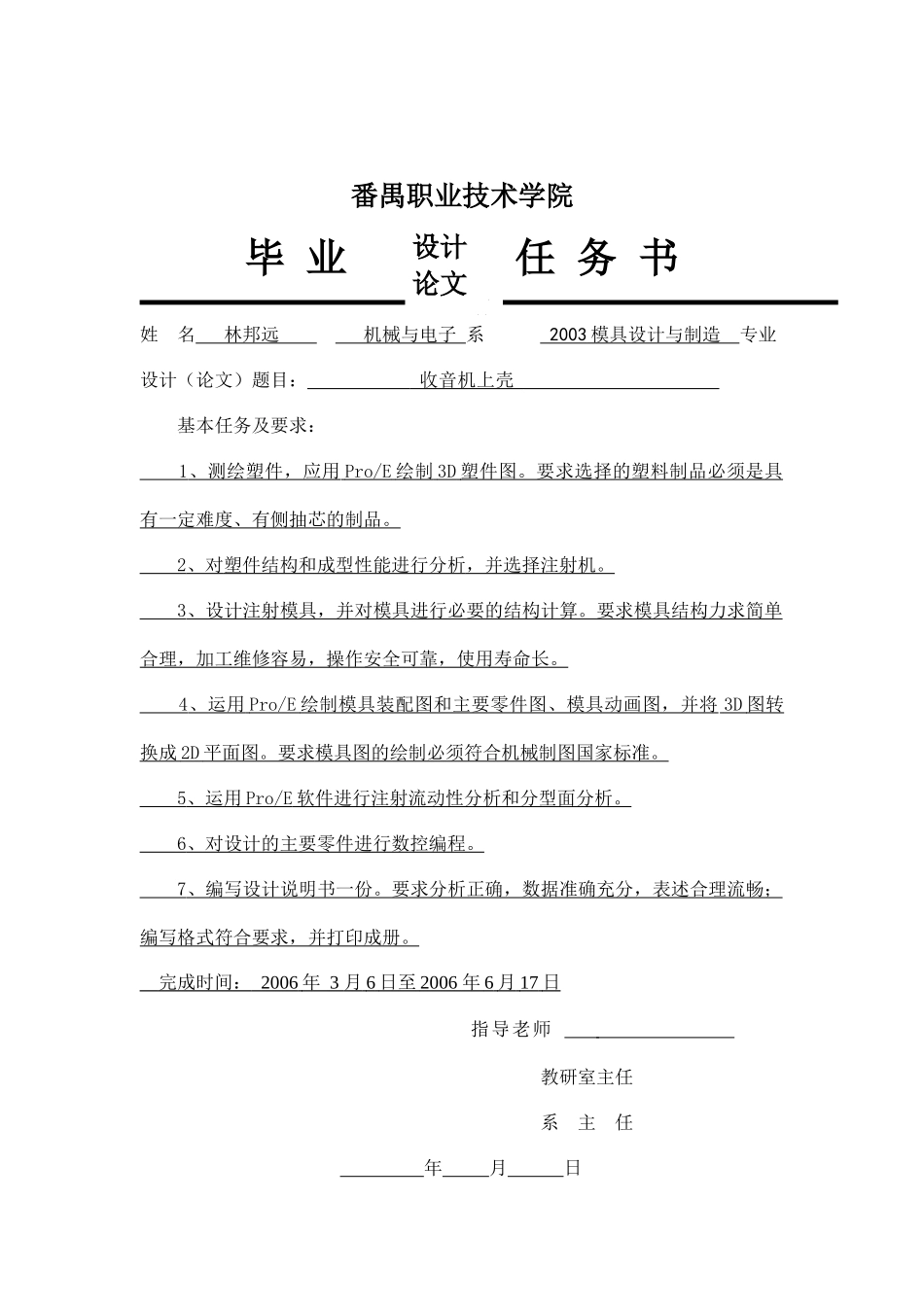

课程项目：收音机上壳塑料模设计专业年级：机电系03模具（1）班作者：林邦远指导老师：杨志勇老师番禺职业技术学院毕业任务书姓名林邦远机械与电子系2003模具设计与制造专业设计（论文）题目：收音机上壳基本任务及要求：1、测绘塑件，应用Pro/E绘制3D塑件图。要求选择的塑料制品必须是具有一定难度、有侧抽芯的制品。2、对塑件结构和成型性能进行分析，并选择注射机。3、设计注射模具，并对模具进行必要的结构计算。要求模具结构力求简单合理，加工维修容易，操作安全可靠，使用寿命长。4、运用Pro/E绘制模具装配图和主要零件图、模具动画图，并将3D图转换成2D平面图。要求模具图的绘制必须符合机械制图国家标准。5、运用Pro/E软件进行注射流动性分析和分型面分析。6、对设计的主要零件进行数控编程。7、编写设计说明书一份。要求分析正确，数据准确充分，表述合理流畅；编写格式符合要求，并打印成册。完成时间：2006年3月6日至2006年6月17日指导老师教研室主任系主任年月日设计论文前言我第二次走进模具设计的课堂，我第二次完成了自己的设计，理论与实践找到了一个结合点。一个月时间匆匆而过，我将告别大学的生活，它成了我大学生活中美好的回忆。自己动了脑动了手才意识到什么缺乏什么需要什么，知识在不断更新，社会在不断前进，制造业中的模具设计与制造走在社会的前沿。现作为大学即将毕业很快就要投身社会的我来说，应熟练自己的专业软件,撑握模具制造与设计的理论知识，更重要的是理论与实践相结合。本说明书主要介绍了我这一模具题目的设计思想过程，从画零件图到PRO/E分模到选用注塑机，到校核计算，到模具制造工艺等，从各方面叙述本人所设计的模具制品的整个思想过程。特别是此次设计我基本上都是用PRO/E完成的，利用此软件画产品图、模板、导柱、导套、分模、出工程图、模流分析等。通过这次的毕业设计，我们能够将三年所学的知识进行归纳总结，我觉得自己的模具专业知识与PROE水平有了更大的提高。目录前言-------------------------------------------------------------------3一、塑件分析-----------------------------------------------------5二、塑料材料的成型特性与工艺参数---------------------------------51、选择材料-------------------------------------------------52、ABS的注塑工艺参数----------------------------------------------------------63、注射机的选择--------------------------------------------------------------------6三、模具设计1、标准模架的选用-------------------------------------------82、确定型腔数目及型腔布置方案------------------------------103、浇口套设计----------------------------------------------104、分流道与浇口的设计--------------------------------------115、浇口位置的选择---------------------------------------------------------------126、导柱导套设计与加工---------------------------------------------------------137、推出机构的设计---------------------------------------------------------------13四、加工要求---------------------------------------------------141、型腔加工工艺过程----------------------------------------142、凸模固定板加工工艺--------------------------------------15五、装配要求---------------------------------------------------16六、综合要求---------------------------------------------------16七、零件工艺路线----------------------------------------------16八、模流分析-------------------------------------------181、塑料充满情况------------------------------------------------------------------182、填充时间分析------------------------------------------------------------------183、流前温度分析------------------------------------------------------------------194、注射压力分布情况------------------------------------------------------------195、浇注件充满的质量情况------------...
