广石化机械设计课程设计VIP免费

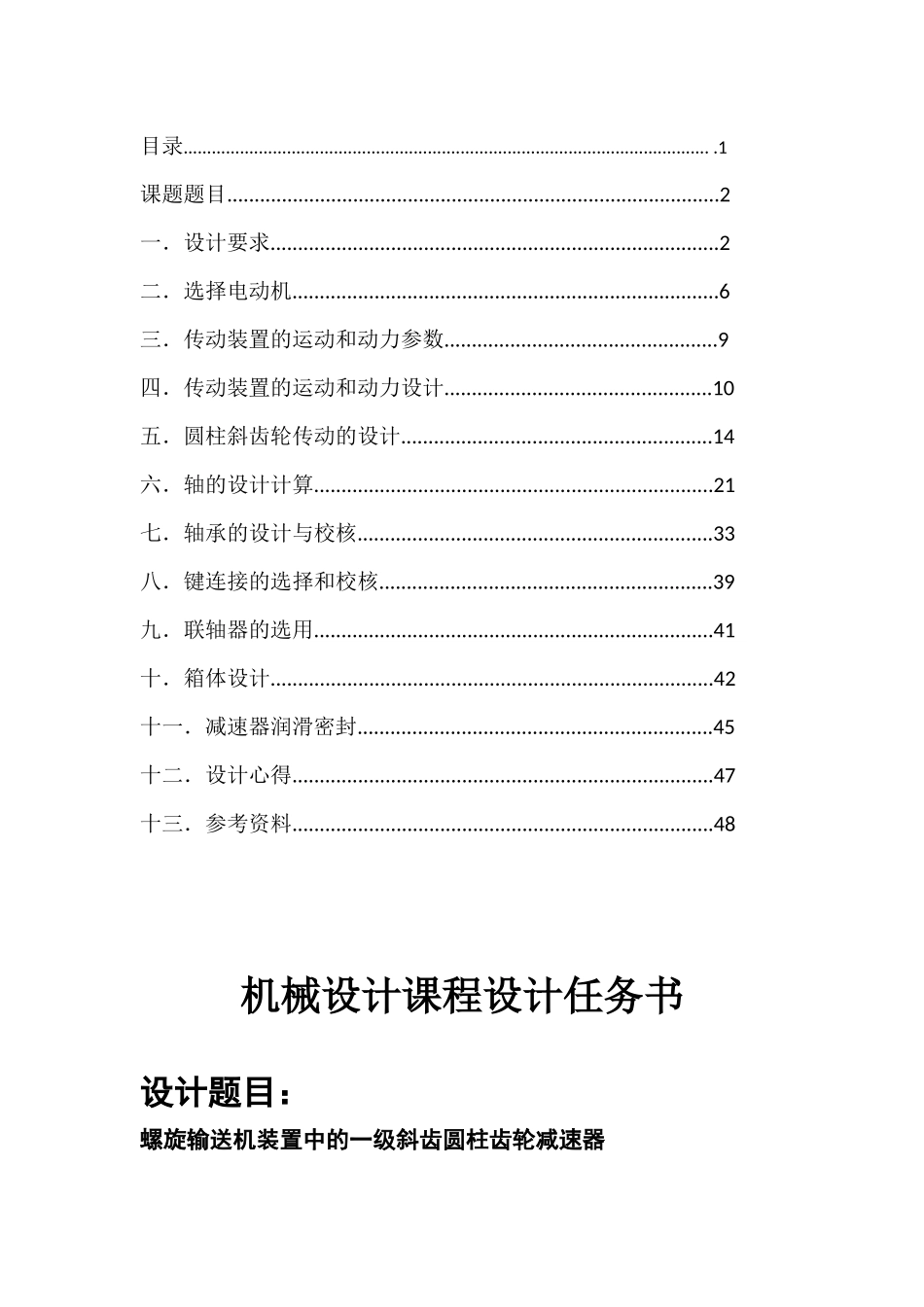

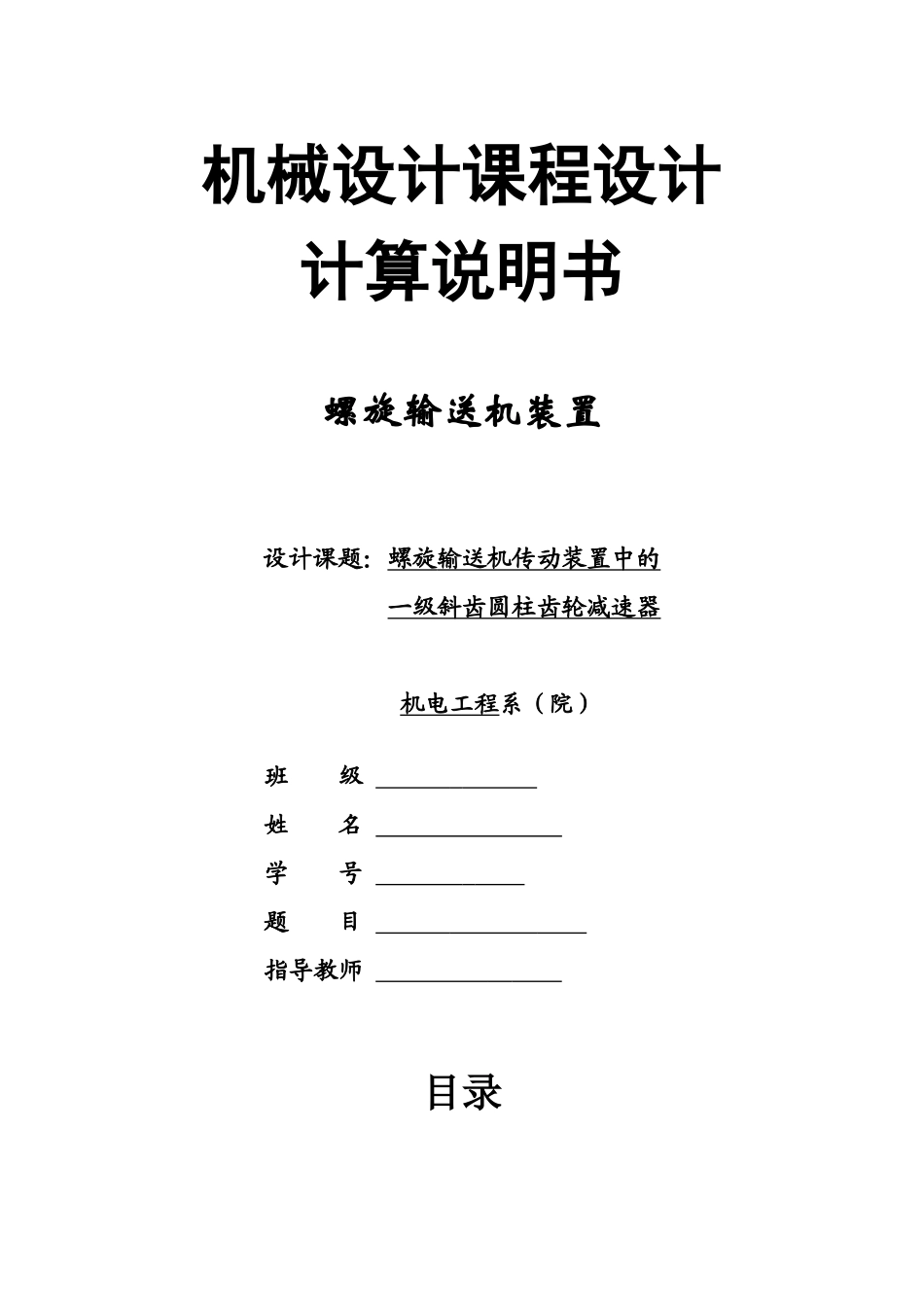

机械设计课程设计计算说明书螺旋输送机装置设计课题：螺旋输送机传动装置中的一级斜齿圆柱齿轮减速器机电工程系（院）班级姓名学号题目指导教师目录目录.................................................................................................................1课题题目..........................................................................................2一．设计要求..................................................................................2二．选择电动机..............................................................................6三．传动装置的运动和动力参数..................................................9四．传动装置的运动和动力设计.................................................10五．圆柱斜齿轮传动的设计.........................................................14六．轴的设计计算.........................................................................21七．轴承的设计与校核.................................................................33八．键连接的选择和校核.............................................................39九．联轴器的选用.........................................................................41十．箱体设计.................................................................................42十一．减速器润滑密封.................................................................45十二．设计心得.............................................................................47十三．参考资料.............................................................................48机械设计课程设计任务书设计题目：螺旋输送机装置中的一级斜齿圆柱齿轮减速器一．设计要求1.1传动简图：1.电动机2.联轴器3.减速器4.圆锥齿轮5.螺旋轴1.2原始数据：①螺旋轴功率：3.5KW；②螺旋轴转速n：50r/min；1.3工作条件：①二班制工作；②连续单向运转；③载荷平稳；④室内工作；⑤输送螺旋工作允许误差±５％；1.4设计工作量：①减速器装配图1张；②设计说明书一份；1.5螺旋输送机引言：螺旋输送机是一种常用的连续输送机械。它是利用工作构件即螺旋体的旋转运动使物料向前运送，是现代化生产和物流运输不可缺少的重要机械设备之一，在国民经济的各个部门中得到了相当广泛的应用，已经遍及冶金、采矿、动力、建材、轻工、码头等一些重工业及交通运输等部门。螺旋输送机主要是用来运送大宗散货物料，如煤、矿石、粮食、砂、化肥等。螺旋输送机具有结构简单，制做成本低，密封性强、操作安全方便等优点。1.6螺旋输送机工作原理：物料运输工业中螺旋输送机主要用于原料的输送，一般采用实体螺旋叶片，中间吊挂轴承等螺距的全叶式螺旋即S制法螺旋输送机。其结构图如下图1所示它由一根装有螺旋叶片的转轴和料槽组成。转轴通过轴承安装在料槽两端轴承座上，转轴一端的轴头与驱动装置相联。料槽顶面和槽底开有进、出料口。1.7工作过程原理：物料从进料口加入，当转轴转动时，物料受到螺旋叶片法向推力的作用，该推力的径向分力和叶片对物料的摩擦力，有可能带着物料绕轴转动，但由于物料本身的重力和料槽对物料的摩擦力的缘故，才不与螺旋叶片一起旋转，而在叶片法向推力的轴向分力作用下，沿着料槽轴向移动。二．选择电动机2.1电动机的选择按工作要求及工作条件，选用Y系列三相交流异步电动机，封闭式结构，电压为380V2.2选择电动机容量螺旋输送机所需功率：由式：得：电动机所需工作功率为：由电动机至输送机的传动总效率为：根据《机械设计课程设计》查表得式中：①：联轴器1效率②：滚动轴承（一对）效率③：圆柱斜齿轮传动效率④：联轴器2效率⑤：圆锥齿轮传动效率。（根据《机械课程设计简明手册》可查得=0.99＝0.98，＝0.97，＝0.99、＝0.95）则：所以：电机所需的工作功率：由《机械课程设计简明手册》可知，满足条件的系列三相交流异步电动机额定功率应...
