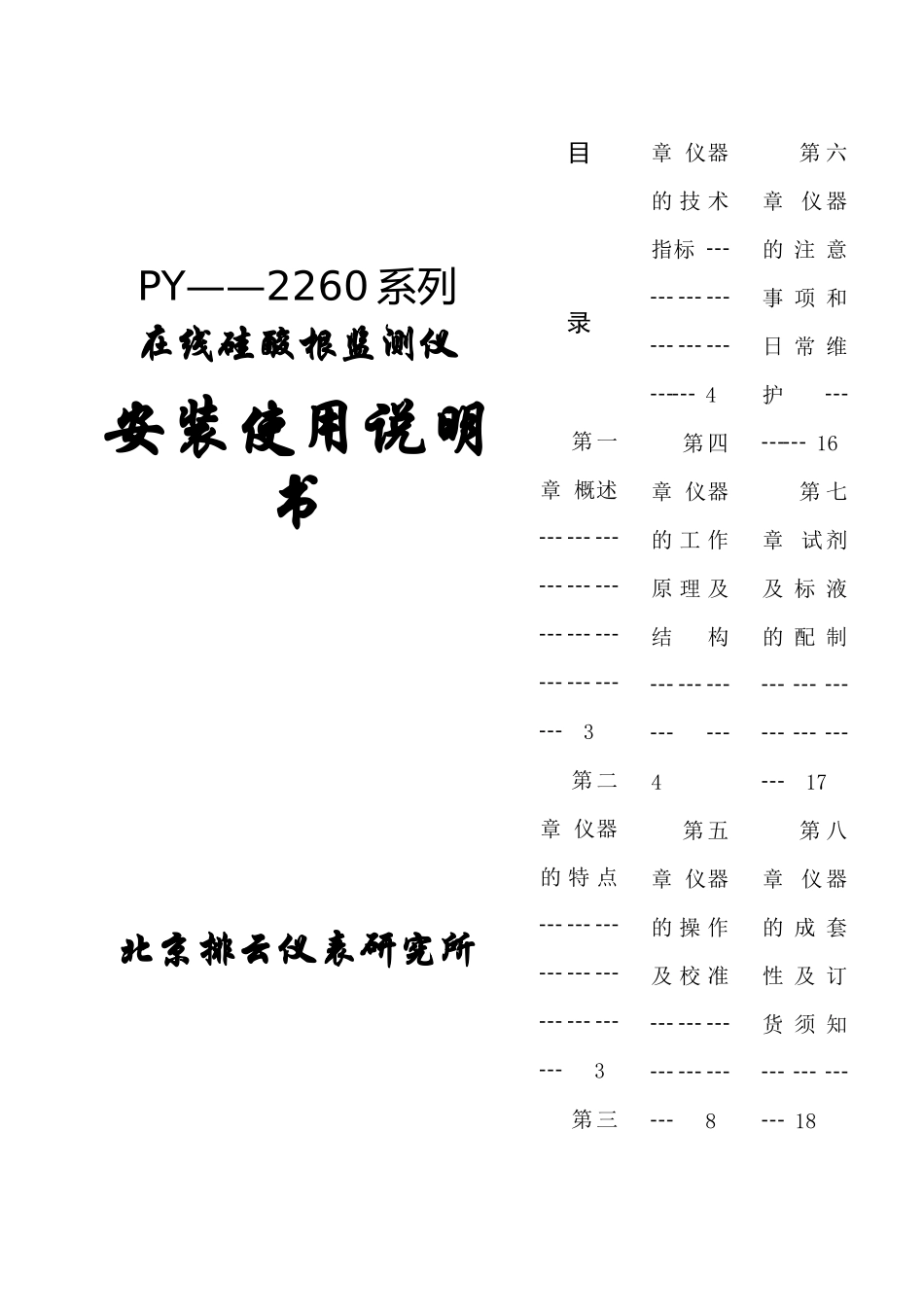

在线硅酸根监测仪安装操作说明书_第1页
1/8

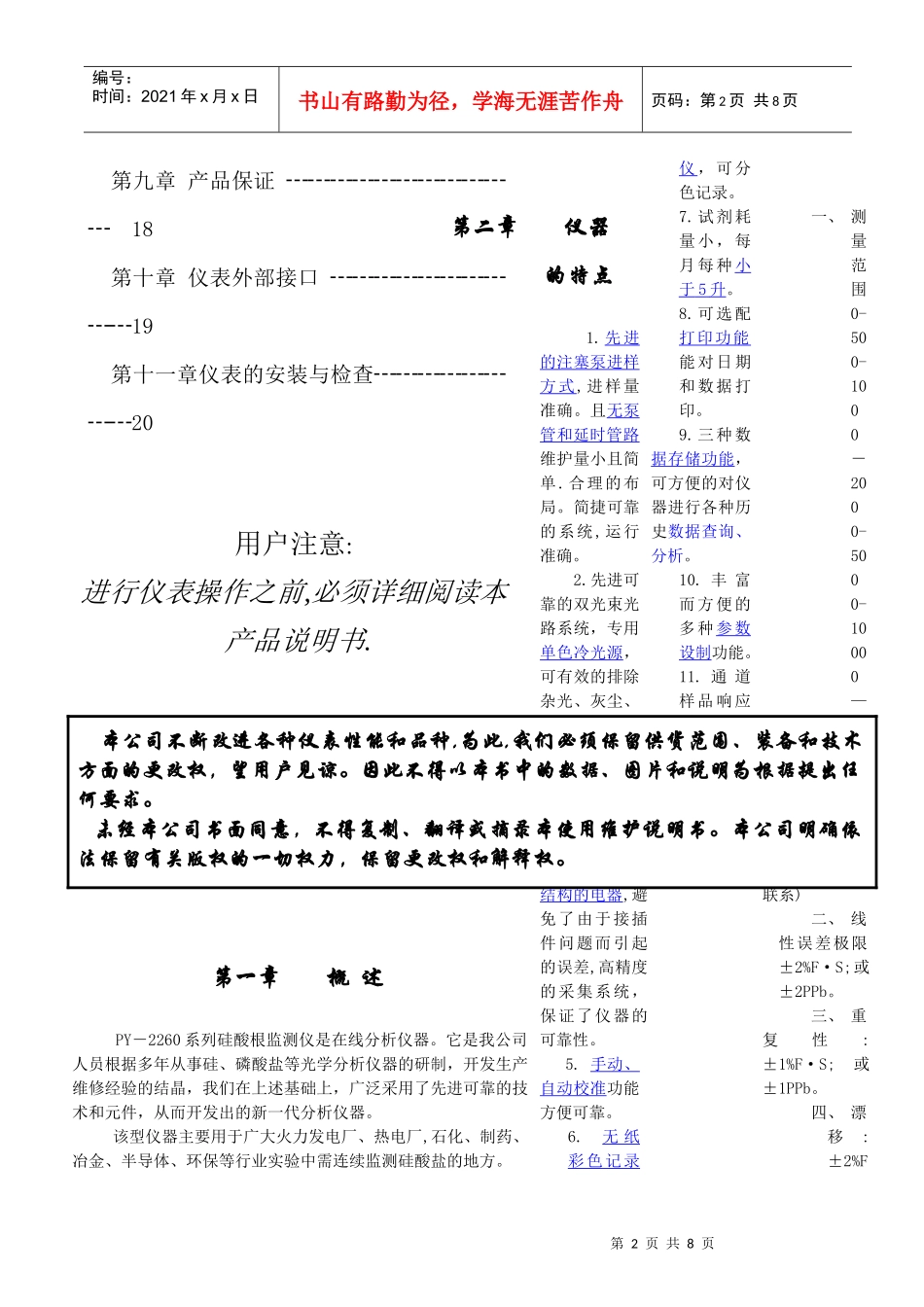

在线硅酸根监测仪安装操作说明书_第2页
2/8

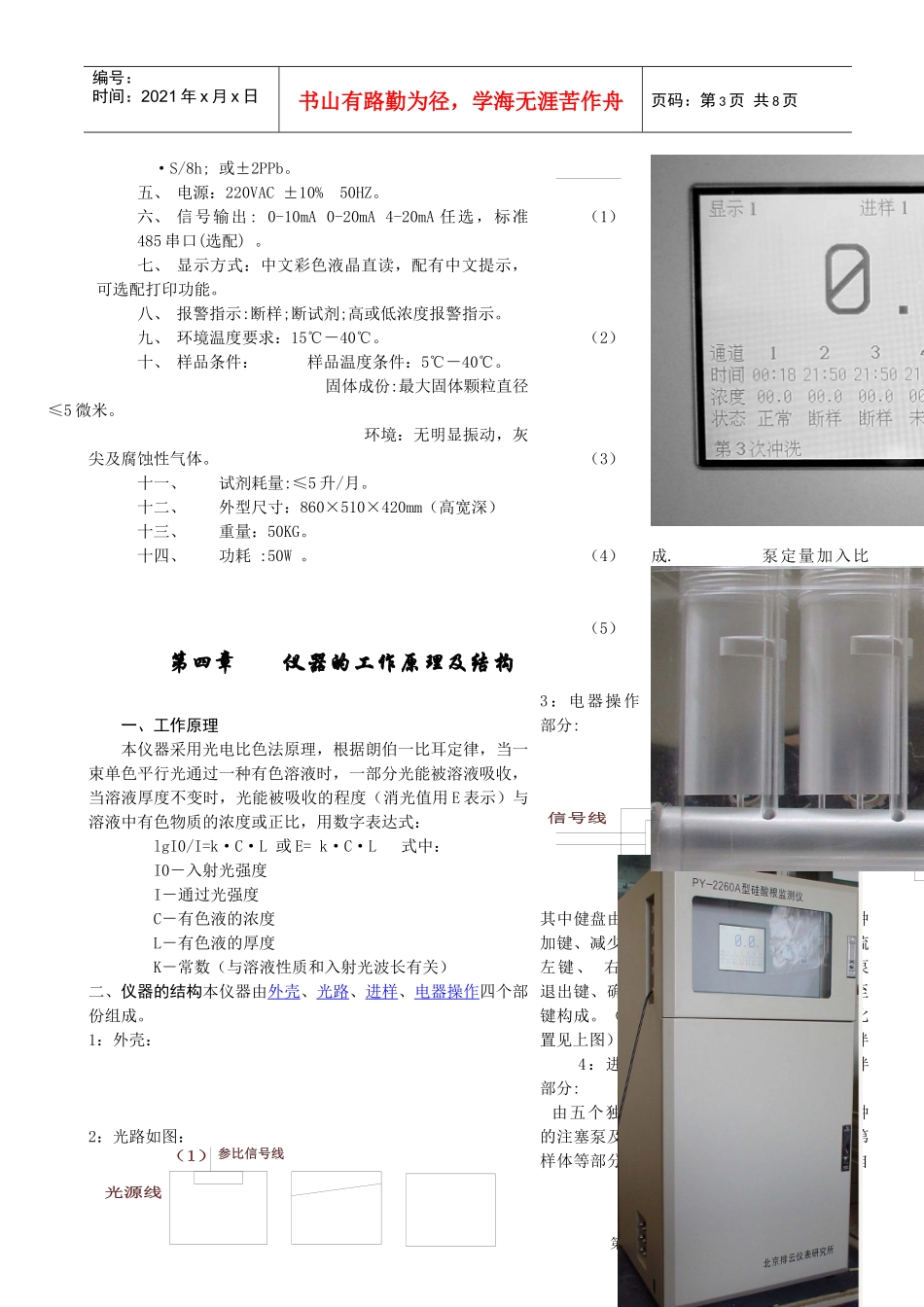

在线硅酸根监测仪安装操作说明书_第3页
3/8
PY——2260系列在线硅酸根监测仪安装使用说明书北京排云仪表研究所目录第一章概述┄┄┄┄┄┄┄┄┄┄┄┄┄3第二章仪器的特点┄┄┄┄┄┄┄┄┄┄3第三章仪器的技术指标┄┄┄┄┄┄┄┄┄4第四章仪器的工作原理及结构┄┄┄┄┄4第五章仪器的操作及校准┄┄┄┄┄┄┄8第六章仪器的注意事项和日常维护┄┄┄16第七章试剂及标液的配制┄┄┄┄┄┄┄17第八章仪器的成套性及订货须知┄┄┄┄18第2页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共8页第九章产品保证┄┄┄┄┄┄┄┄┄┄┄18第十章仪表外部接口┄┄┄┄┄┄┄┄┄┄19第十一章仪表的安装与检查┄┄┄┄┄┄┄┄20用户注意:进行仪表操作之前,必须详细阅读本产品说明书.第一章概述PY-2260系列硅酸根监测仪是在线分析仪器。它是我公司人员根据多年从事硅、磷酸盐等光学分析仪器的研制,开发生产维修经验的结晶,我们在上述基础上,广泛采用了先进可靠的技术和元件,从而开发出的新一代分析仪器。该型仪器主要用于广大火力发电厂、热电厂,石化、制药、冶金、半导体、环保等行业实验中需连续监测硅酸盐的地方。第二章仪器的特点1.先进的注塞泵进样方式,进样量准确。且无泵管和延时管路维护量小且简单.合理的布局。简捷可靠的系统,运行准确。2.先进可靠的双光束光路系统,专用单色冷光源,可有效的排除杂光、灰尘、气泡等干扰。3.大屏幕彩色液晶,显示清晰,内容丰富.4.单块板结构的电器,避免了由于接插件问题而引起的误差,高精度的采集系统,保证了仪器的可靠性。5.手动、自动校准功能方便可靠。6.无纸彩色记录仪,可分色记录。7.试剂耗量小,每月每种小于5升。8.可选配打印功能能对日期和数据打印。9.三种数据存储功能,可方便的对仪器进行各种历史数据查询、分析。10.丰富而方便的多种参数设制功能。11.通道样品响应时间快。第三章一、测量范围0-500-1000-2000-5000-10000—2000μg/L;(其它与制造商联系)二、线性误差极限±2%F·S;或±2PPb。三、重复性:±1%F·S;或±1PPb。四、漂移:±2%F本公司不断改进各种仪表性能和品种,为此,我们必须保留供货范围、装备和技术方面的更改权,望用户见谅。因此不得以本书中的数据、图片和说明为根据提出任何要求。未经本公司书面同意,不得复制、翻译或摘录本使用维护说明书。本公司明确依法保留有关版权的一切权力,保留更改权和解释权。第3页共8页第2页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共8页·S/8h;或±2PPb。五、电源:220VAC±10%50HZ。六、信号输出:0-10mA0-20mA4-20mA任选,标准485串口(选配)。七、显示方式:中文彩色液晶直读,配有中文提示,可选配打印功能。八、报警指示:断样;断试剂;高或低浓度报警指示。九、环境温度要求:15℃-40℃。十、样品条件:样品温度条件:5℃-40℃。固体成份:最大固体颗粒直径≤5微米。环境:无明显振动,灰尖及腐蚀性气体。十一、试剂耗量:≤5升/月。十二、外型尺寸:860×510×420mm(高宽深)十三、重量:50KG。十四、功耗:50W。第四章仪器的工作原理及结构一、工作原理本仪器采用光电比色法原理,根据朗伯一比耳定律,当一束单色平行光通过一种有色溶液时,一部分光能被溶液吸收,当溶液厚度不变时,光能被吸收的程度(消光值用E表示)与溶液中有色物质的浓度或正比,用数字表达式:lgI0/I=k·C·L或E=k·C·L式中:I0-入射光强度I-通过光强度C-有色液的浓度L-有色液的厚度K-常数(与溶液性质和入射光波长有关)二、仪器的结构本仪器由外壳、光路、进样、电器操作四个部份组成。1:外壳:2:光路如图:(1)(2)(3)(4)(5)3:电器操作部分:其中健盘由增加键、减少健左键、右健退出键、确认键构成。(布置见上图)4:进样部分:由五个独立的注塞泵及进样体等部分组成.进样体三:工作过程1.首先通过样品泵用被测样品水冲洗比色池,冲洗完成后,仪表通过排污阀自动将水排掉。2.再将被测样品通过注塞泵定量加入比色池中。3.将第一种试剂(0.3M硫酸)通过注塞泵自动定量加至比色池,此时比色池中的搅拌转子转动,搅拌自动开始。4.当第一种试剂加完后,第二种试剂泵...
