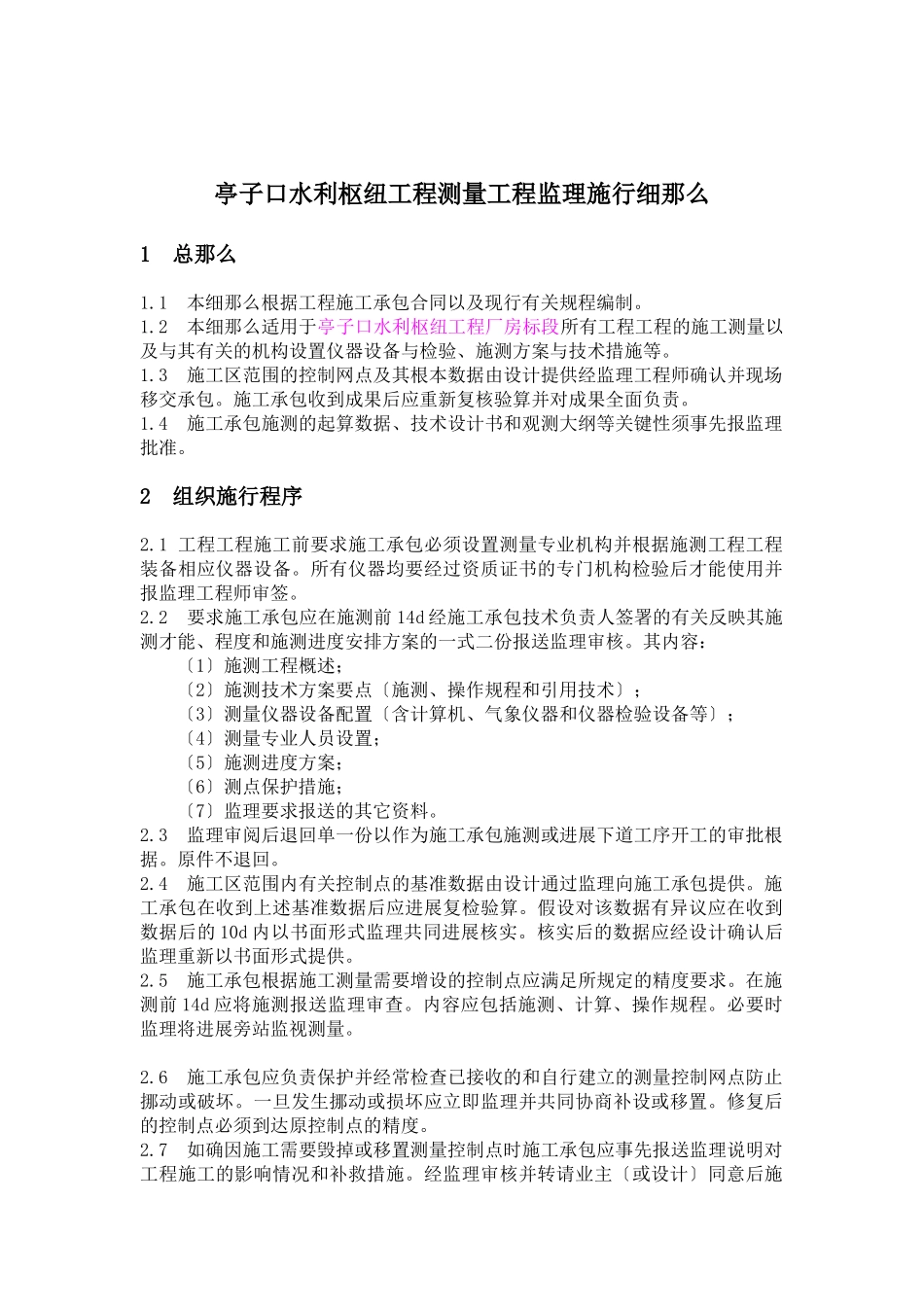

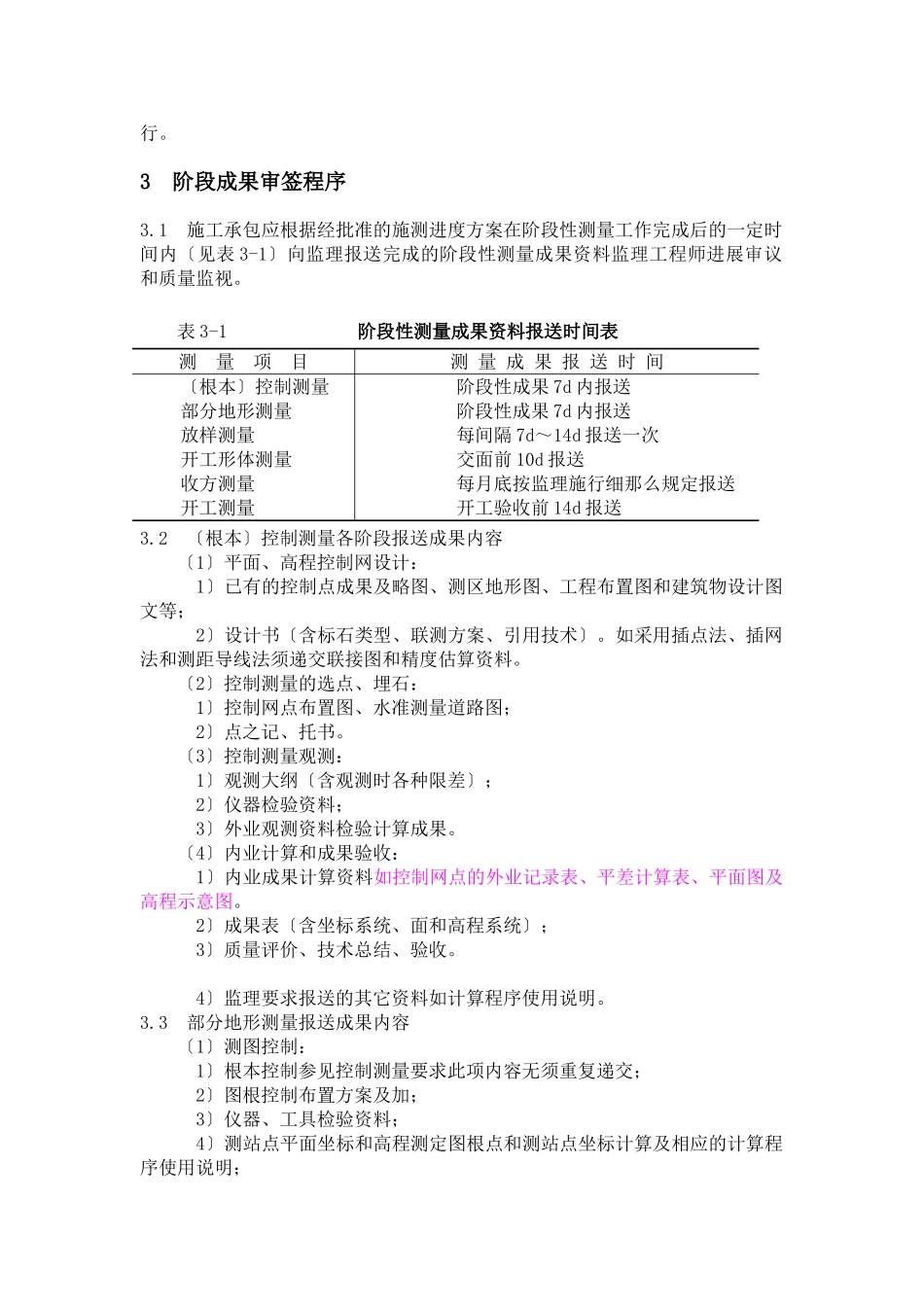

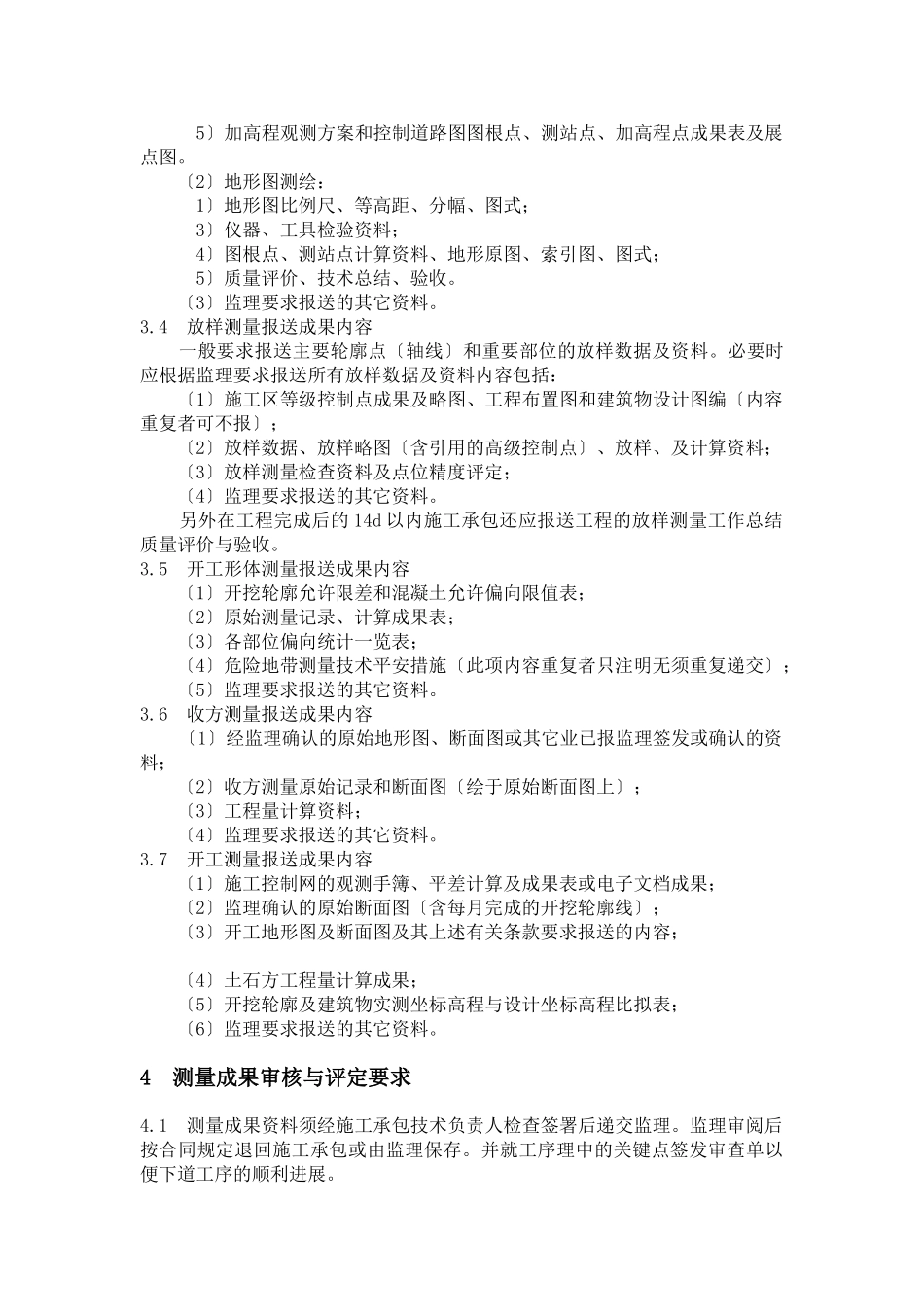

亭子口水利枢纽工程测量工程监理施行细那么1总那么1.1本细那么根据工程施工承包合同以及现行有关规程编制。1.2本细那么适用于亭子口水利枢纽工程厂房标段所有工程工程的施工测量以及与其有关的机构设置仪器设备与检验、施测方案与技术措施等。1.3施工区范围的控制网点及其根本数据由设计提供经监理工程师确认并现场移交承包。施工承包收到成果后应重新复核验算并对成果全面负责。1.4施工承包施测的起算数据、技术设计书和观测大纲等关键性须事先报监理批准。2组织施行程序2.1工程工程施工前要求施工承包必须设置测量专业机构并根据施测工程工程装备相应仪器设备。所有仪器均要经过资质证书的专门机构检验后才能使用并报监理工程师审签。2.2要求施工承包应在施测前14d经施工承包技术负责人签署的有关反映其施测才能、程度和施测进度安排方案的一式二份报送监理审核。其内容：〔1〕施测工程概述；〔2〕施测技术方案要点〔施测、操作规程和引用技术〕；〔3〕测量仪器设备配置〔含计算机、气象仪器和仪器检验设备等〕；〔4〕测量专业人员设置；〔5〕施测进度方案；〔6〕测点保护措施；〔7〕监理要求报送的其它资料。2.3监理审阅后退回单一份以作为施工承包施测或进展下道工序开工的审批根据。原件不退回。2.4施工区范围内有关控制点的基准数据由设计通过监理向施工承包提供。施工承包在收到上述基准数据后应进展复检验算。假设对该数据有异议应在收到数据后的10d内以书面形式监理共同进展核实。核实后的数据应经设计确认后监理重新以书面形式提供。2.5施工承包根据施工测量需要增设的控制点应满足所规定的精度要求。在施测前14d应将施测报送监理审查。内容应包括施测、计算、操作规程。必要时监理将进展旁站监视测量。2.6施工承包应负责保护并经常检查已接收的和自行建立的测量控制网点防止挪动或破坏。一旦发生挪动或损坏应立即监理并共同协商补设或移置。修复后的控制点必须到达原控制点的精度。2.7如确因施工需要毁掉或移置测量控制点时施工承包应事先报送监理说明对工程施工的影响情况和补救措施。经监理审核并转请业主〔或设计〕同意后施行。3阶段成果审签程序3.1施工承包应根据经批准的施测进度方案在阶段性测量工作完成后的一定时间内〔见表3-1〕向监理报送完成的阶段性测量成果资料监理工程师进展审议和质量监视。表3-1阶段性测量成果资料报送时间表测量项目测量成果报送时间〔根本〕控制测量部分地形测量放样测量开工形体测量收方测量开工测量阶段性成果7d内报送阶段性成果7d内报送每间隔7d～14d报送一次交面前10d报送每月底按监理施行细那么规定报送开工验收前14d报送3.2〔根本〕控制测量各阶段报送成果内容〔1〕平面、高程控制网设计：1〕已有的控制点成果及略图、测区地形图、工程布置图和建筑物设计图文等；2〕设计书〔含标石类型、联测方案、引用技术〕。如采用插点法、插网法和测距导线法须递交联接图和精度估算资料。〔2〕控制测量的选点、埋石：1〕控制网点布置图、水准测量道路图；2〕点之记、托书。〔3〕控制测量观测：1〕观测大纲〔含观测时各种限差〕；2〕仪器检验资料；3〕外业观测资料检验计算成果。〔4〕内业计算和成果验收：1〕内业成果计算资料如控制网点的外业记录表、平差计算表、平面图及高程示意图。2〕成果表〔含坐标系统、面和高程系统〕；3〕质量评价、技术总结、验收。4〕监理要求报送的其它资料如计算程序使用说明。3.3部分地形测量报送成果内容〔1〕测图控制：1〕根本控制参见控制测量要求此项内容无须重复递交；2〕图根控制布置方案及加；3〕仪器、工具检验资料；4〕测站点平面坐标和高程测定图根点和测站点坐标计算及相应的计算程序使用说明；5〕加高程观测方案和控制道路图图根点、测站点、加高程点成果表及展点图。〔2〕地形图测绘：1〕地形图比例尺、等高距、分幅、图式；3〕仪器、工具检验资料；4〕图根点、测站点计算资料、地形原图、索引图、图式；5〕质量评价、技术总结、验收。〔3〕监理要求报送的其它资料。3.4放样测量报送成果内容一般要求报送主要轮廓点〔轴线〕和重要部位的放样数据及资料。必要时应根据监理要求报送所有放样数据及...
