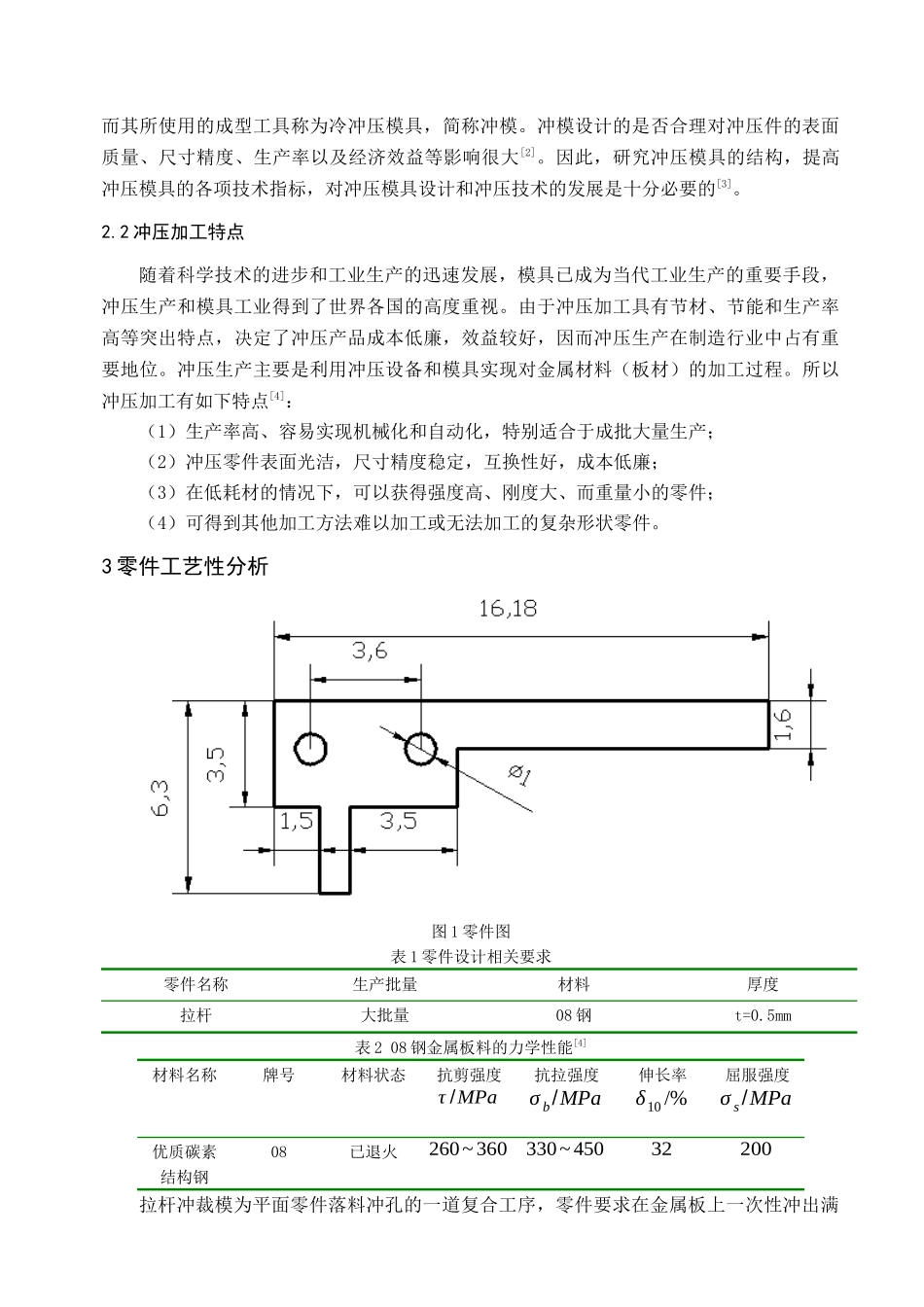

本课题拟采用先绘制出总体装配图再对各零部件进行拆分设计的方案。学生在查阅相关文献资料的基础上，需要独立完成的主要任务包括：1、对制品进行工艺性分析。2、进行相关分析计算。3、绘制模具装配图。4、拆分成型零部件零件图。5、撰写设计说明书。拉杆冲裁模具设计摘要：本文首先介绍了冲压、模具CAD技术及冲压模具。然后以拉杆为研究对象，对零件进行结构工艺和尺寸精度的分析，确定了工艺方案。合理选择间隙，然后计算凸、凹模刃口尺寸，设计模具的整体结构，计算冲裁力确定压力中心、选择压力机。在有关的设计及计算完成之后，应用二维设计软件AutoCAD建立模具各个零部件的二维模型，然后根据要求进行零件装配，并绘出零件图和装配图。关键词：拉杆冲裁模具设计引言在现代工业生产中，用各种压力成形机械和装在其上的专用成形工具，通过压力把金属或非金属材料制成所需形状的零件或制品，这种专用成形工具成为模具。模具是一种高效率的工艺设备，模具在工业生产中的应用日益广泛，模具工业的水平和发展状况已被认为是衡量一个国家工业水平的重要标志之一。利用模具生产毛坯或零件与切削加工相比具有材料利用率高、能耗低、产品性能好、互换性好、生产效率高和成本低等显著优点[1]。按我国产品分类标准，模具产品共分为十大类：冲压模具、塑料模具、铸造模具、锻造模具、粉末冶金模具、橡胶模具、拉丝模具、无机材料或成型模具、模具标准件及其他模具。十大类产品中冲压模具和塑料模具占的比重最大，约占模具总量的80%以上。冲压模具的设计是否合理对冲压件的表面质量、尺寸精度、生产率以及经济效益等影响很大。因此，研究冲压模具的结构，提高冲压模具的各项技术指标，对冲压模具设计和冲压技术的发展十分必要[1]。拉杆冲裁模是典型的冲压模具，该零件的冲压内容包括对两个小圆孔的冲压和对一个不规则形状外形的落料冲压，包含冲压过程中的两类重要的工艺类型。通过对拉杆冲裁模进行设计有利于增强对基础模具设计思路的理解，有利于加深模具专业课知识、有利于综合所学专业课知识。从而形成一条线将我在大学的知识结构联系起来，有助于我将来从事机械行业能够利用所学专业知识来解决专业问题。1模具CAD技术概述及相关软件的选用CAD即计算机辅助设计(ComputerAidedDesign)是以计算机系统为支持,进行产品的方案设计、解析计算、判断优化、分析评估和详细设计的一门技术。模具CAD是现代模具技术的一个重要方面；模具CAD是人和计算机相结合、各尽所长的新型设计方法。人将设计方法转换成计算机可以处理的数学模型和解析这些模型的程序，并在程序运行过程中评价设计结果，控制设计过程；计算机发挥其分析计算和存储信息的能力完成设计各个环节的工作，包括设计构思、资料查询、计算分析、自动绘制零件图与装配图；还可模拟零件成形过程并对冲模过程进行动态分析，减少了试模、返修等工作。一些复杂形状零件成形模制前可以利用计算机在显示屏上形象地模拟成形过程中材料的变形与流动，显示温度场、压力场的分布，缩短了试模周期，增大了试模的一次成功率。采用模具CAD/CAM促进了设计制造一体化进程[2]。在模具CAD各类通用软件中，使用较多的一般是AutoCAD、Catia、UG、Pro/E、Cimatrom等，本次设计按实际情况及要求采用AutoCAD软件绘制相关的图形。2冲压模具概述2.1冲压模具在工业生产中，用各种压力成形机械（如压力机、塑料注射机、压铸机等）和装在其上的专用成形工具，通过压力把金属或非金属材料制成所需形状的零件或制品，这种专用成形工具统称为模具。模具是由机械零件构成，它与相应的压力成型机械相配合，具有直接改变金属或非金属材料的形状、尺寸、相对位置和性质，使之成形为合格制品或半成品零件。它是一种高效率的工艺装备。在工业生产中，用模具进行各种材料的成形，可实现高速度的大量生产，并能在大量生产条件下稳定地保证制件的质量。同时，具有节约原材料、制件成本低廉等一系列优点。因此。在现代工业生产中模具的应用日益广泛，已成为当代工业生产的重要手段和工艺发展方向。模具工业的水平和发展状况已被认为是衡量一个国家工业水平的重要标志之一。冲压加工...
