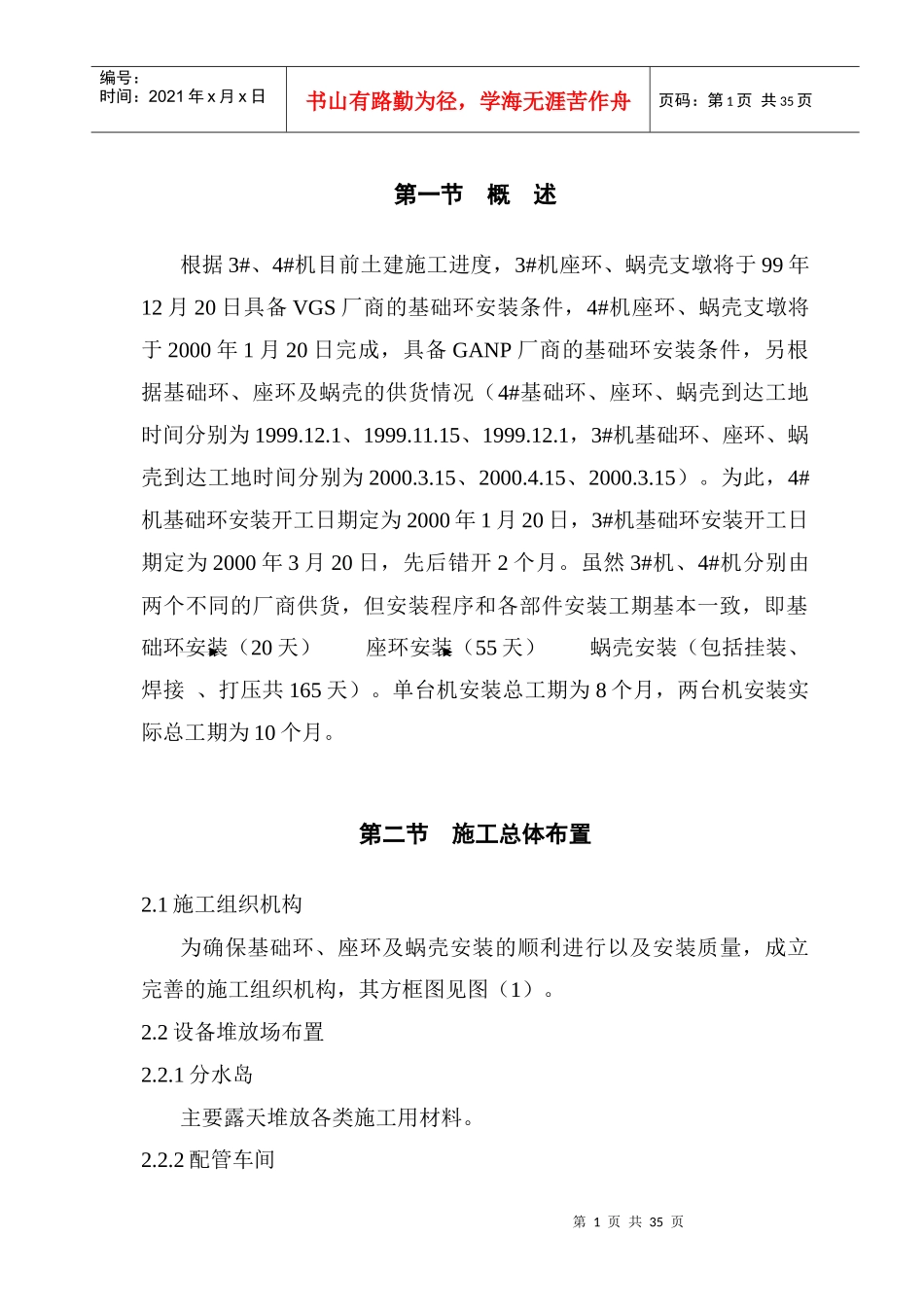

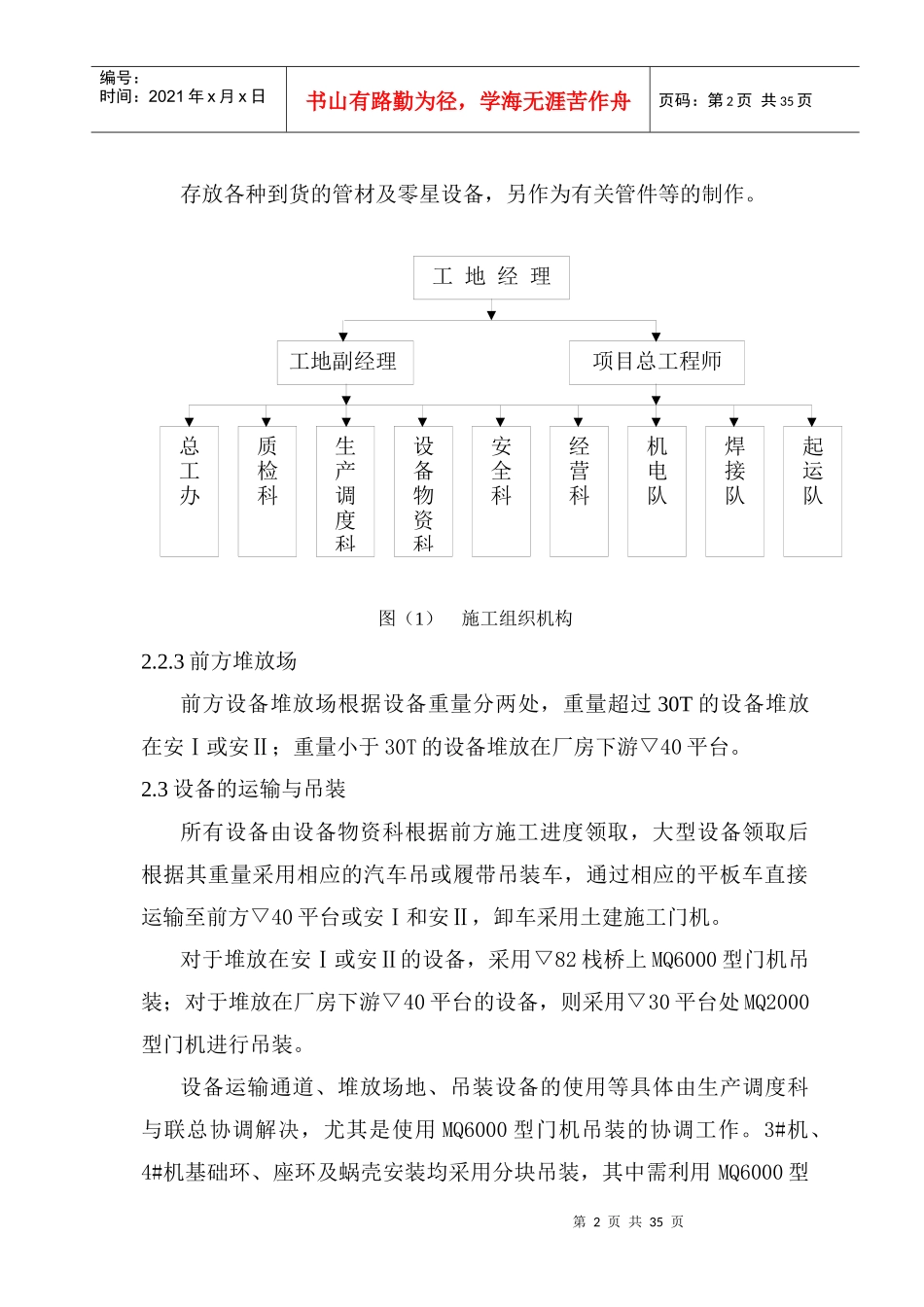

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页第一节概述根据3#、4#机目前土建施工进度，3#机座环、蜗壳支墩将于99年12月20日具备VGS厂商的基础环安装条件，4#机座环、蜗壳支墩将于2000年1月20日完成，具备GANP厂商的基础环安装条件，另根据基础环、座环及蜗壳的供货情况（4#基础环、座环、蜗壳到达工地时间分别为1999.12.1、1999.11.15、1999.12.1，3#机基础环、座环、蜗壳到达工地时间分别为2000.3.15、2000.4.15、2000.3.15）。为此，4#机基础环安装开工日期定为2000年1月20日，3#机基础环安装开工日期定为2000年3月20日，先后错开2个月。虽然3#机、4#机分别由两个不同的厂商供货，但安装程序和各部件安装工期基本一致，即基础环安装（20天）座环安装（55天）蜗壳安装（包括挂装、焊接、打压共165天）。单台机安装总工期为8个月，两台机安装实际总工期为10个月。第二节施工总体布置2.1施工组织机构为确保基础环、座环及蜗壳安装的顺利进行以及安装质量，成立完善的施工组织机构，其方框图见图（1）。2.2设备堆放场布置2.2.1分水岛主要露天堆放各类施工用材料。2.2.2配管车间第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页存放各种到货的管材及零星设备，另作为有关管件等的制作。图（1）施工组织机构2.2.3前方堆放场前方设备堆放场根据设备重量分两处，重量超过30T的设备堆放在安Ⅰ或安Ⅱ；重量小于30T的设备堆放在厂房下游▽40平台。2.3设备的运输与吊装所有设备由设备物资科根据前方施工进度领取，大型设备领取后根据其重量采用相应的汽车吊或履带吊装车，通过相应的平板车直接运输至前方▽40平台或安Ⅰ和安Ⅱ，卸车采用土建施工门机。对于堆放在安Ⅰ或安Ⅱ的设备，采用▽82栈桥上MQ6000型门机吊装；对于堆放在厂房下游▽40平台的设备，则采用▽30平台处MQ2000型门机进行吊装。设备运输通道、堆放场地、吊装设备的使用等具体由生产调度科与联总协调解决，尤其是使用MQ6000型门机吊装的协调工作。3#机、4#机基础环、座环及蜗壳安装均采用分块吊装，其中需利用MQ6000型工地经理项目总工程师总工办质检科生产调度科设备物资科安全科经营科机电队焊接队起运队工地副经理第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页门机吊装的设备见表（1）：需利用MQ6000型门机吊装的设备表（1）部件名称吊装数次起吊重量预计吊装时间基础环GANP2吊42T元月20～21日座环GANP7吊70T2月20～29日VGS6吊70T4月20～30日蜗壳GANP7吊53T4月10日～5月15日VGS5月25日～6月15日试压环GANP1吊80T8月10日VGS1吊80T10月10日闷头GANP1吊68T8月30日VGS1吊68T10月30日2.4施工电源施工电源由三七八联总总体布置，机坑内施工用电容量约为2500KVA/台，采用电缆从联总提供的供电点引至施工现场；机坑外施工电源在安装间及厂房▽40平台就近取自联总的电源，主要供除锈用磨光机及少量电焊机电源。2.5施工用气施工用气初步定为共用施工局土建施工用气气源。如不能共用土建施工气源，则在机坑内布置3m3/min空压机两台，以满足焊接中气铲、气刨和试压环连接时用的风动扳手及场地清扫等的用气；另外，第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页在安装间及厂房▽40平台各布置一台0.9m3/min的移动式空压机，以供设备除锈清扫用气。2.6施工用水施工用水主要用于蜗壳打压，其水源初步定为取自施工局土建施工用水水源，具体由调度科与施工局协调解决。砼浇注后蜗壳内排水采用从蜗壳盘形阀将水排至尾水管，再通过土建的排水泵将水排出厂区。2.7施工现场布置施工现场布置平面图见附图一。2.7.1在锥管上管口搭设施工走廊及测量平台，上铺竹跳板，以便于安装调整以及确保施工人员的安全。2.7.2在座环拼装好后，分别在座环的上、下环设置两个施工平台，并用竹跳板覆盖，并留有吊物孔。下部平台上放置焊机20台、加热柜3台、灭火器10个等设备；上部平台放置焊机24台、加热柜3～5台、灭火器10个、氧气瓶吊篮1个、气刨机1台等设备。2....
