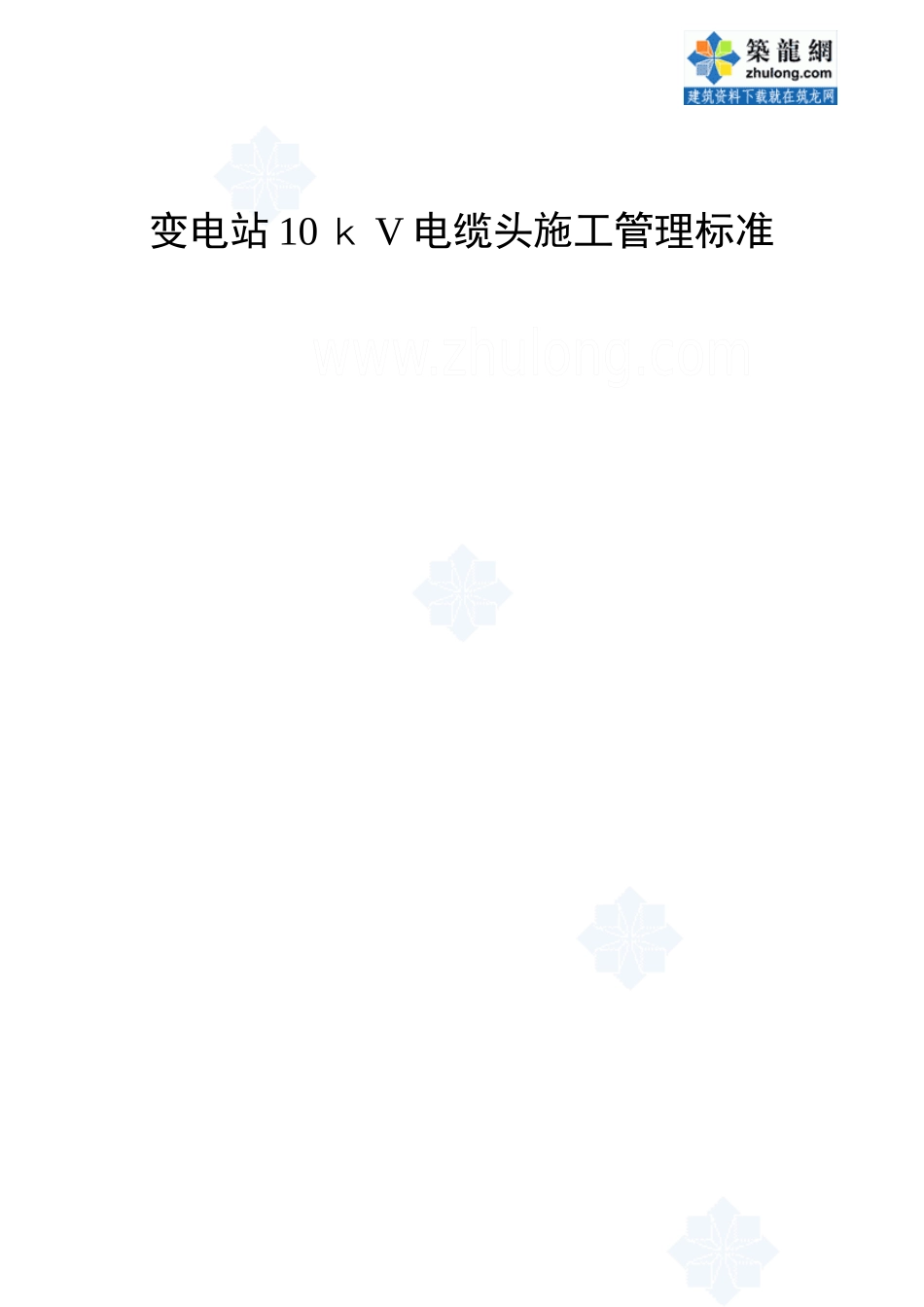

变电站10kv电缆头施工管理标准_secret_第1页
1/16

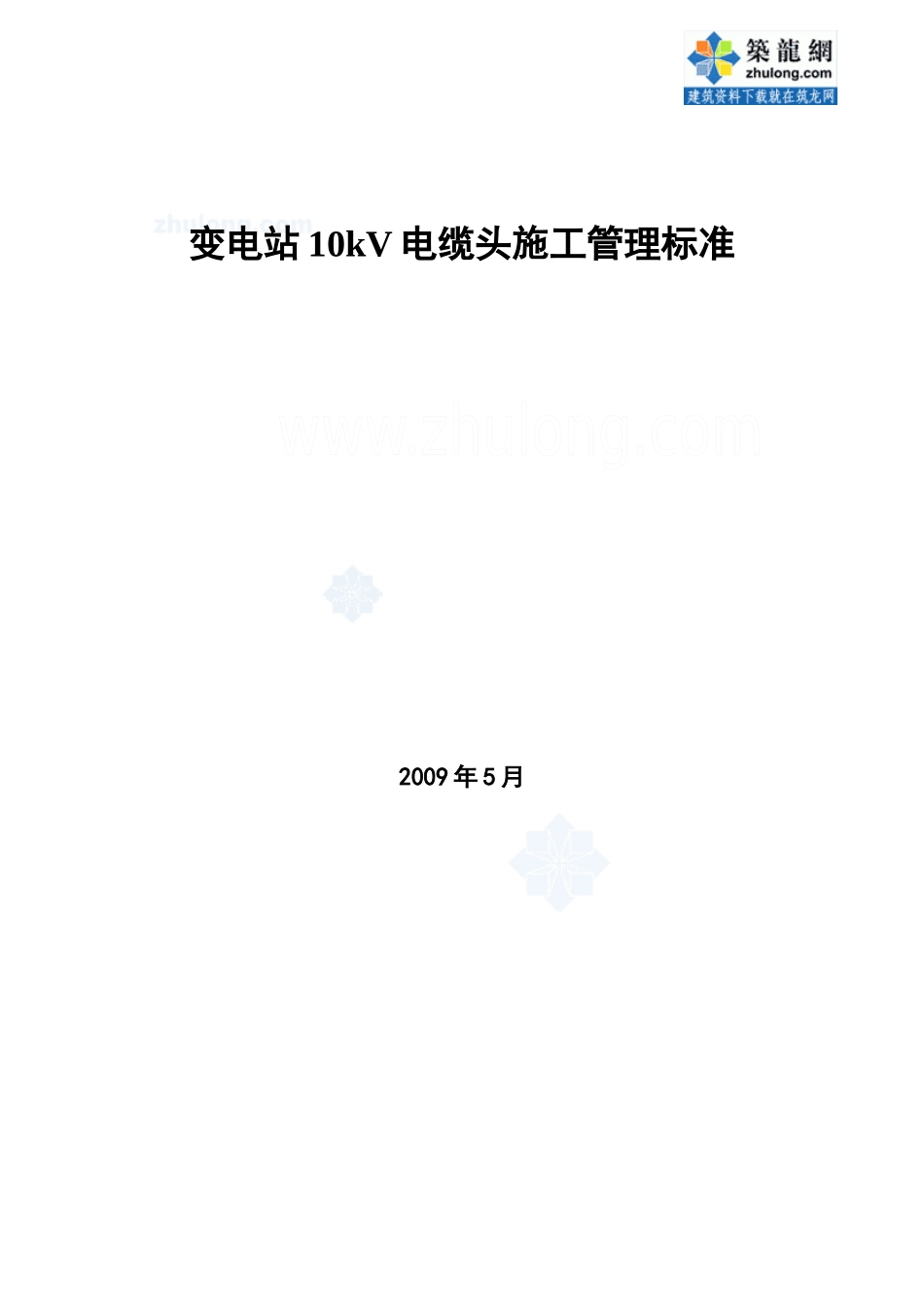

变电站10kv电缆头施工管理标准_secret_第2页
2/16
变电站10kv电缆头施工管理标准_secret_第3页
3/16
变电站10kV电缆头施工管理标准2009年5月变电站10kV电缆头施工管理标准本制度信息制度名称制度编号对应文号版次变更概要修编时间状态角色人员编写陈宏文初审会签审核骆志坚批准谢育新变电部10kV电缆头施工管理标准1总则1.1凡进入我部变电站进行10kV电缆头制作施工的单位,应依据国家、电力行业的有关技术标准、相关的管理规定及反措要求,依据设备厂家的安装制作说明,按要求进行规范的施工。1.2本标准适用于在我部变电站进行10kV电力电缆冷缩接头的制作。1.3工程施工单位、管理单位及运行管理人员、施工人员均应熟悉本标准,并严格执行。2施工前的相关手续办理2.1向变电部提交进入变电站作业申请表(见附件1)及人员资格证书复印件,并提交施工合同、安全协议。2.2施工方案依次经变电站、运行专责、安全专责、变电部分管领导审核签名。2.3经变电部审查后的相关资料及进站作业人员年度工作票“两种人”名单报安全监督部审核。2.4凭安全监督部审核后的资料、进站人员身份证复印件及一寸免冠照片一张到变电站管理单位人力资源部办理《临时出入证》。2.5进站前应提前一天或以上应知会变电站运行管理单位及变电站运行人员,并向运行人员提供以下资料:a)工作票b)施工方案及审批后的审批表(见附件2)c)进站作业人员年度工作票“两种人”名单d)施工人员“安规”考试成绩单e)外单位发包项目安全协议书f)进入变电站作业申请表2.6施工人员进入变电站时,应将本人《工作证》或《临时出入证》佩戴胸前,主动接受变电站门卫、运行人员、生产管理人员和安全监察人员检查、验证。3施工准备3.1设备及材料要求:3.1.1主要材料:电缆头附件及主要材料由生产厂家配套供应。并有合格证及说明书。其型号、规格、电压等级符合设计要求。3.1.2辅助材料:东芝B90导电胶、10号槽钢、M12*6cm的不锈钢拉爆螺栓、25cm*15cm*0.4cm的钢板、6*6cm的角铁、抱箍、专用胶垫、螺母、平垫片、弹簧垫片、8.8级螺栓(套)、00号砂纸、自粘带、施工手套、铜绑扎线、绝缘砂纸、硅脂、清洁纸、创可贴等。3.2主要机具:压接钳、钢卷尺、钢锯、电工刀、克丝钳、改锥。3.2.3作业条件:3.3.1电缆敷设完毕,绝缘电阻测试合格。3.3.2作业场所环境温度0℃以上,相对湿度70%以下,严禁在雷雨天气中施工。3.3.3施工现场要干净、宽敞、光线充足。3.3.4施工现场应备有220V交流电源。4施工的安全管理4.1参加工作的所有人员(包括外雇临时工)开工前必须经安全知识、电气知识和法纪教育,并经“安规”考试及格后方可参加现场工作。4.2严格按南方电网公司《电气工作票技术规范》要求正确填写和执行工作票,严禁无票工作。4.3进入变电站作业人员,工作许可手续尚未办妥前,不得进入生产区域。4.4场施工的作业人员一律要佩戴有盖有惠州供电局公章的临时出入证。4.5施工单位办理工作票时,工作负责人必须提供相应的资格和身份证明4.6施工单位应提供已审核的施工方案,否则值班负责人应当拒绝接收其工作票。4.7开工前应办好工作许可手续,工作负责人应向工作班成员交待工作范围、工作任务、详细的工作地点以及安全注意事项,并做好相关记录。4.8人员应陪同施工单位考察现场,并进行有关的安全技术措施交底,填写《安全技术措施交底单》。4.9作业人员要按规定穿工作服、戴安全帽、穿工作鞋。4.10需家人员现场指导、协助工作班组进行的工作,参与工作的厂家人员可作为工作班组的工作成员,在工作票工作负责人的监护下进行指定的工作,但不得单独工作。5验收5.1电缆施工完毕后,应按要求进行高压试验。5.2电缆施工完毕后,应按《变电站验收工作标准》进行验收合格后方可投运。5.3需向运行部门移交以下相关资料:5.3.1产品合格证。5.3.2设备材料检验记录。5.3.3电缆试验报告单。6附则6.1本标准由变电部负责解释。6.2本标准自发布之日起实施。6.3附件。附录1:变电站10kV电缆头施工质量标准附表1:变电站作业申请表附表2:施工方案审批表附录1变电站10kV电缆头施工质量标准凡进入我部变电站进行10kV电缆头制作施工,应按照本施工质量标准进行施工,运行人员以此标准进行施工验收。1电缆的敷设1.1电缆敷设前,应核对电缆型号、电压、规格符合设计...
