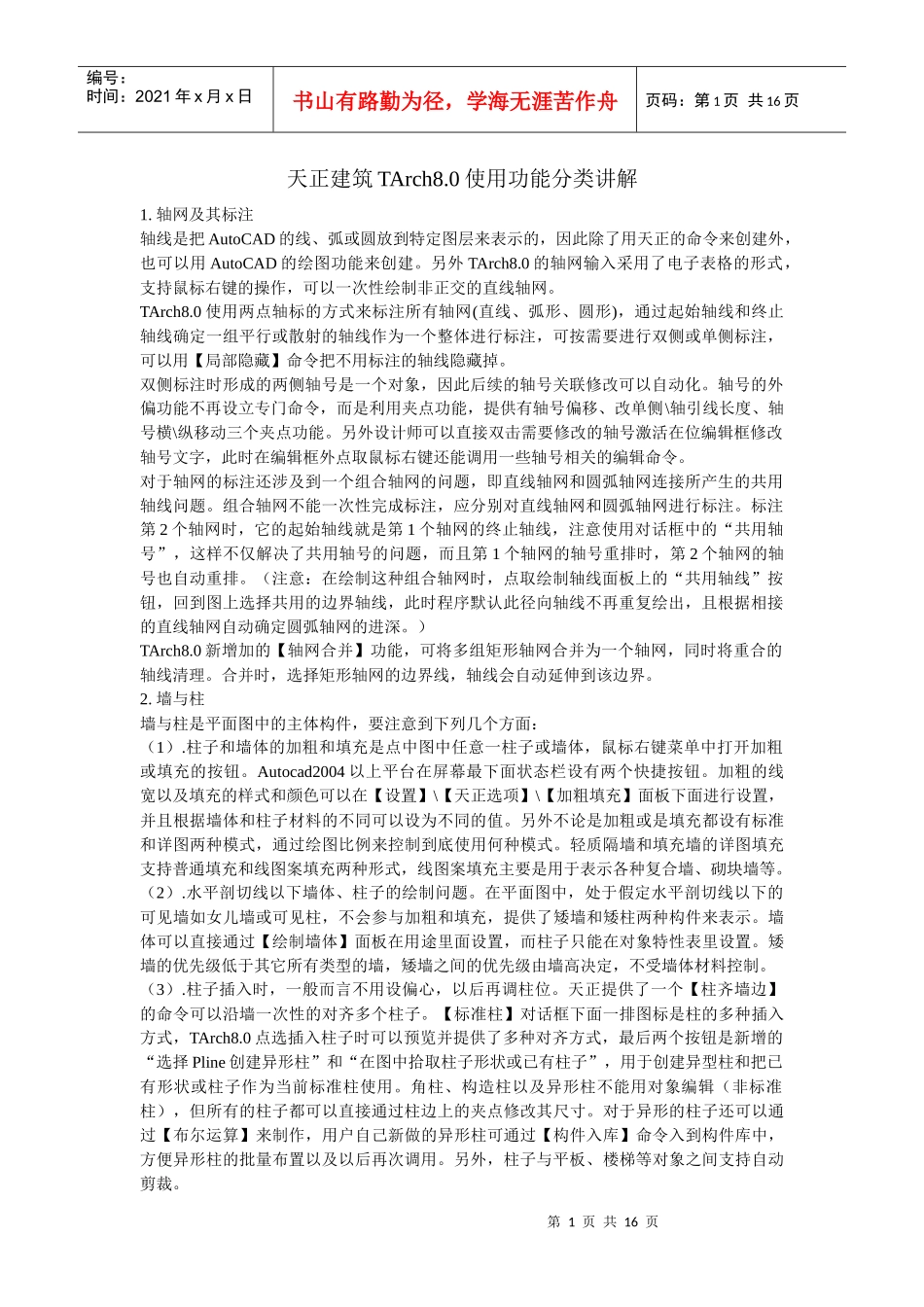

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页天正建筑TArch8.0使用功能分类讲解1.轴网及其标注轴线是把AutoCAD的线、弧或圆放到特定图层来表示的，因此除了用天正的命令来创建外，也可以用AutoCAD的绘图功能来创建。另外TArch8.0的轴网输入采用了电子表格的形式，支持鼠标右键的操作，可以一次性绘制非正交的直线轴网。TArch8.0使用两点轴标的方式来标注所有轴网(直线、弧形、圆形)，通过起始轴线和终止轴线确定一组平行或散射的轴线作为一个整体进行标注，可按需要进行双侧或单侧标注，可以用【局部隐藏】命令把不用标注的轴线隐藏掉。双侧标注时形成的两侧轴号是一个对象，因此后续的轴号关联修改可以自动化。轴号的外偏功能不再设立专门命令，而是利用夹点功能，提供有轴号偏移、改单侧\轴引线长度、轴号横\纵移动三个夹点功能。另外设计师可以直接双击需要修改的轴号激活在位编辑框修改轴号文字，此时在编辑框外点取鼠标右键还能调用一些轴号相关的编辑命令。对于轴网的标注还涉及到一个组合轴网的问题，即直线轴网和圆弧轴网连接所产生的共用轴线问题。组合轴网不能一次性完成标注，应分别对直线轴网和圆弧轴网进行标注。标注第2个轴网时，它的起始轴线就是第1个轴网的终止轴线，注意使用对话框中的“共用轴号”，这样不仅解决了共用轴号的问题，而且第1个轴网的轴号重排时，第2个轴网的轴号也自动重排。（注意：在绘制这种组合轴网时，点取绘制轴线面板上的“共用轴线”按钮，回到图上选择共用的边界轴线，此时程序默认此径向轴线不再重复绘出，且根据相接的直线轴网自动确定圆弧轴网的进深。）TArch8.0新增加的【轴网合并】功能，可将多组矩形轴网合并为一个轴网，同时将重合的轴线清理。合并时，选择矩形轴网的边界线，轴线会自动延伸到该边界。2.墙与柱墙与柱是平面图中的主体构件，要注意到下列几个方面：（1）.柱子和墙体的加粗和填充是点中图中任意一柱子或墙体，鼠标右键菜单中打开加粗或填充的按钮。Autocad2004以上平台在屏幕最下面状态栏设有两个快捷按钮。加粗的线宽以及填充的样式和颜色可以在【设置】\【天正选项】\【加粗填充】面板下面进行设置，并且根据墙体和柱子材料的不同可以设为不同的值。另外不论是加粗或是填充都设有标准和详图两种模式，通过绘图比例来控制到底使用何种模式。轻质隔墙和填充墙的详图填充支持普通填充和线图案填充两种形式，线图案填充主要是用于表示各种复合墙、砌块墙等。（2）.水平剖切线以下墙体、柱子的绘制问题。在平面图中，处于假定水平剖切线以下的可见墙如女儿墙或可见柱，不会参与加粗和填充，提供了矮墙和矮柱两种构件来表示。墙体可以直接通过【绘制墙体】面板在用途里面设置，而柱子只能在对象特性表里设置。矮墙的优先级低于其它所有类型的墙，矮墙之间的优先级由墙高决定，不受墙体材料控制。（3）.柱子插入时，一般而言不用设偏心，以后再调柱位。天正提供了一个【柱齐墙边】的命令可以沿墙一次性的对齐多个柱子。【标准柱】对话框下面一排图标是柱的多种插入方式，TArch8.0点选插入柱子时可以预览并提供了多种对齐方式，最后两个按钮是新增的“选择Pline创建异形柱”和“在图中拾取柱子形状或已有柱子”，用于创建异型柱和把已有形状或柱子作为当前标准柱使用。角柱、构造柱以及异形柱不能用对象编辑（非标准柱），但所有的柱子都可以直接通过柱边上的夹点修改其尺寸。对于异形的柱子还可以通过【布尔运算】来制作，用户自己新做的异形柱可通过【构件入库】命令入到构件库中，方便异形柱的批量布置以及以后再次调用。另外，柱子与平板、楼梯等对象之间支持自动剪裁。第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页（4）.TArch8.0对墙体绘制的对话框做了改进，在【绘制墙体】对话框上新增模数开关。打开模数开关，墙的拖动长度按“自定义→操作配置”页面中设置的模数变化。墙体对象编辑功能扩充，新对话框增加了墙体厚度列表、左右宽控制和保温层的修改。（5）.墙体比较常见、也较容易造成困惑的是墙体之间或墙与柱之...
