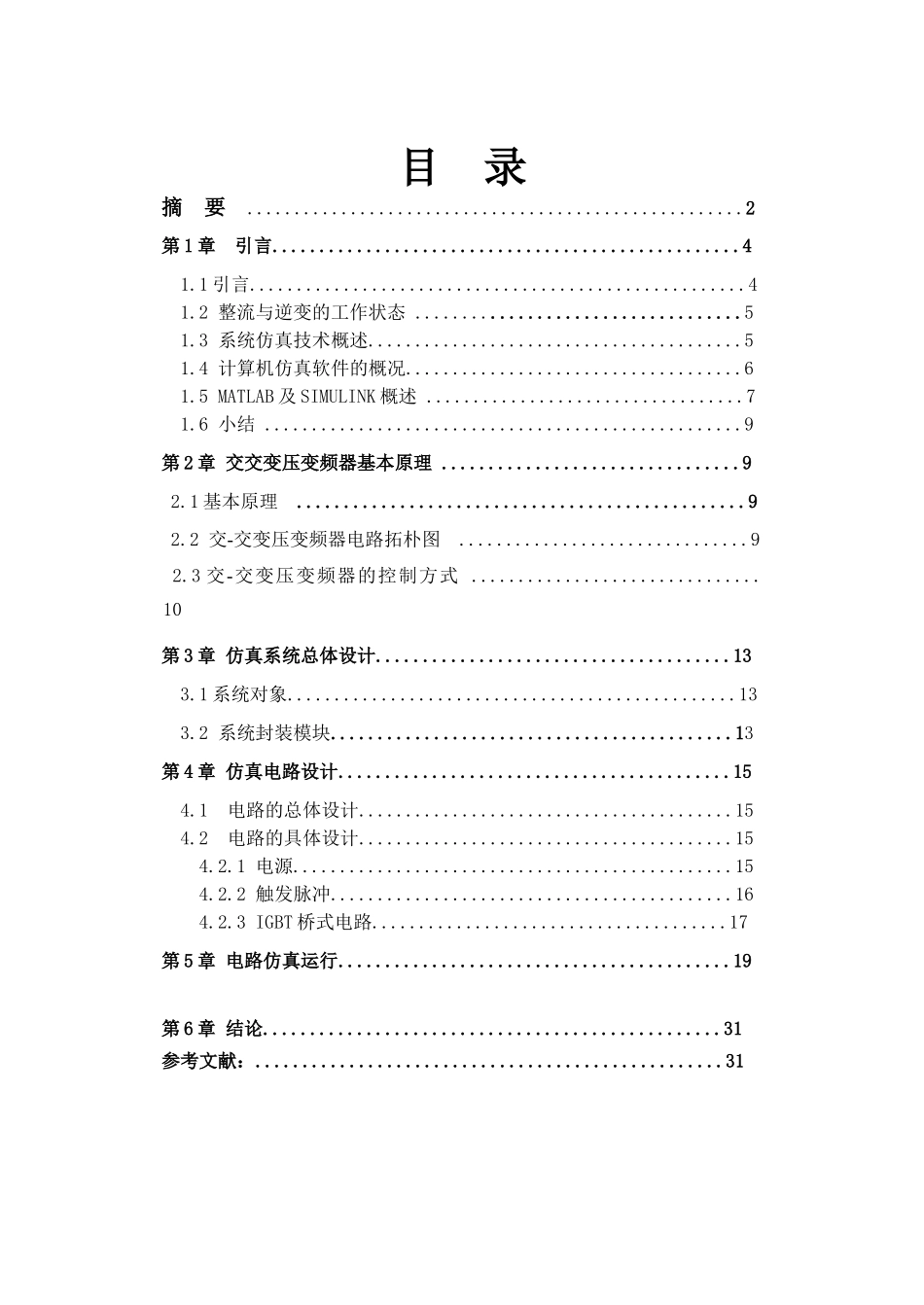

目录摘要.....................................................2第1章引言..................................................41.1引言.....................................................41.2整流与逆变的工作状态...................................51.3系统仿真技术概述........................................51.4计算机仿真软件的概况....................................61.5MATLAB及SIMULINK概述..................................71.6小结...................................................9第2章交交变压变频器基本原理................................92.1基本原理................................................92.2交-交变压变频器电路拓朴图...............................92.3交-交变压变频器的控制方式...............................10第3章仿真系统总体设计......................................133.1系统对象................................................133.2系统封装模块...........................................13第4章仿真电路设计..........................................154.1电路的总体设计........................................154.2电路的具体设计........................................154.2.1电源...............................................154.2.2触发脉冲...........................................164.2.3IGBT桥式电路......................................17第5章电路仿真运行..........................................19第6章结论.................................................31参考文献：..................................................31三相交交变压变频器的仿真摘要：Matlab语言具备高效、可视化及推理能力强等特点，是目前工程界流行最广的科学计算语言，而就电力电子而言，很多课程的相关实验都与Matlab密不可分。本文以三相交交变压变频器的仿真实例，叙述了利用Matlab/Simulink对逆变电路进行建模仿真的方法，并给出了仿真结果波形。在忽略了一部分对误差影响较小而使算法复杂度大大增加的因素，对其内部电流、电压、电感及相位的相互关系进行了一系列定量分析，并通过对仿真结果分析就可以将系统结构进行改进或将有关参数进行修改使系统达到要求的结果和性能，这样就可以极大地加快系统的分析与设计过程。20世纪80年代交交变频电路就已经出现当时采用的是水银整流器，曾经有装置用在电力机车上，由于原件性能的限制，没能得到推广。到20世纪70年代，随着晶闸管的问世交交变频电路曾经广泛应用于电机的变频调速。世纪80年代20随着全控器件的广泛应用，交交变频电路逐渐被交直交变频电路取代。近年来随着现代工业生产及社会发展的需要推动了交交变频技术的飞速发展，现代电力电子器件的发展和应用、现代控制理论和控制器件的发展和应用、微机控制技术及大规模集成电路的发展和应用为交流变频技术的发展和应用创造了新的物质和技术条件，交交变频电路又逐渐成为研究的热点。本文首先以三相输入单相输出的交交变频电路为例介绍了交交变频电路的工作原理，接着以余弦交点法为例详细分析了交交变频电路的触发控制方法，最后用Matlab仿真软件对交交变频电路进行了建模和仿真研究。关键词：仿真；波形；电力电子；交交变压变频第一章引言1.1引言随着大功率全控型电力电子器件（GTO、IGBT、MOSFET、IGCT）的开发成功和应用技术的不断成熟，电能变换技术出现了突破性进展。由于像逆变电源之类大功率电力电子装置结构复杂，直接对装置进行试验，耗资耗力，故借助计算机仿真技术对装置的运行机理与特性、控制方法的有效性进行验证，以预测并解决潜在的问题，同时缩短研制时间和减少研制费用。MATLAB软件具有模拟、数字混合仿真功能，具备大量的模拟功能模型和系统分析能力，对于一个三相交交变压变频器建立仿真模型，能够对其输出特性进行仿真分析。电力电子技术分为电力电子器件制造技术和交流技术（整流，逆变，斩波，变频，变相等）两个分支。现已成为现代电气工程与自动化专...
