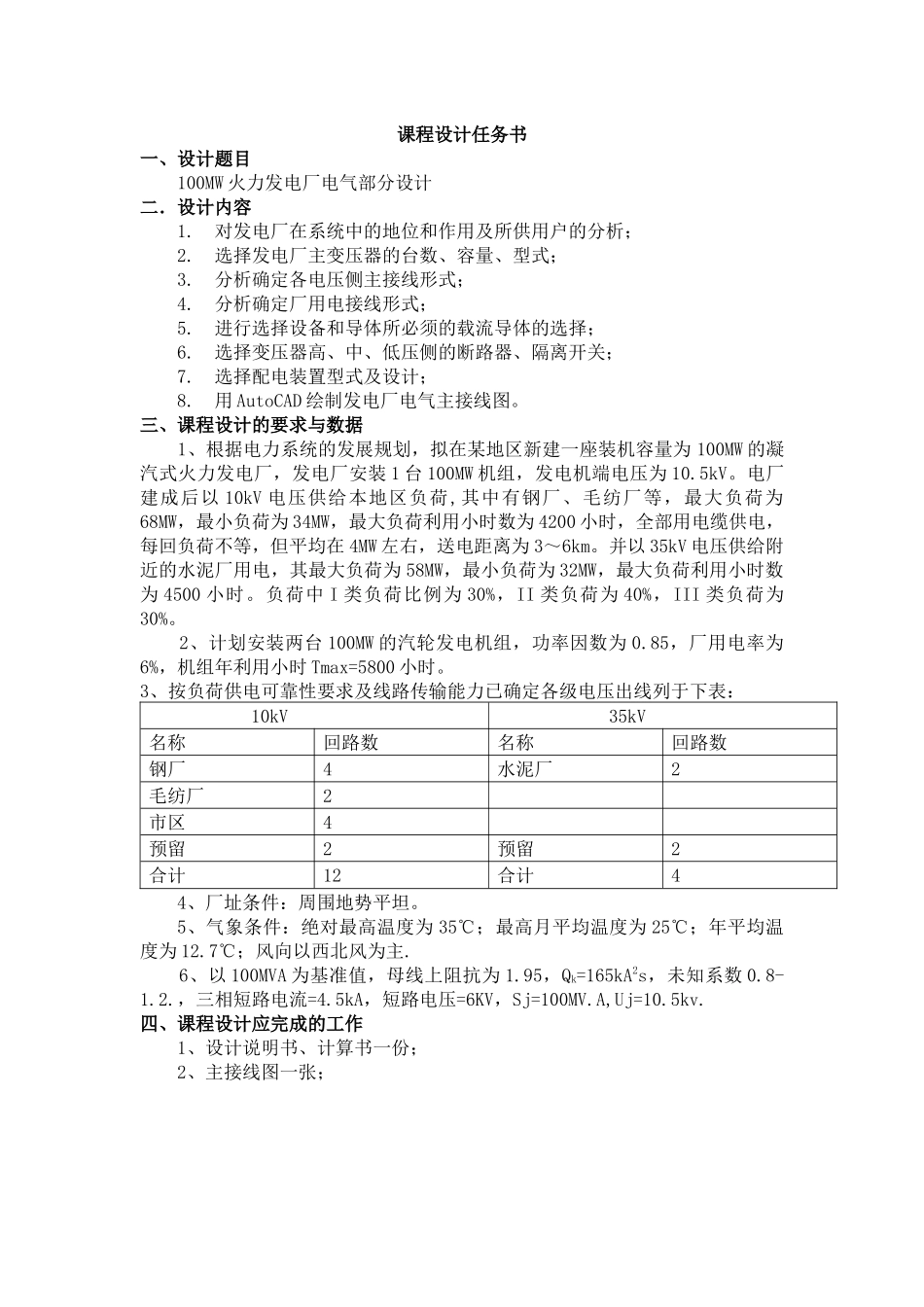

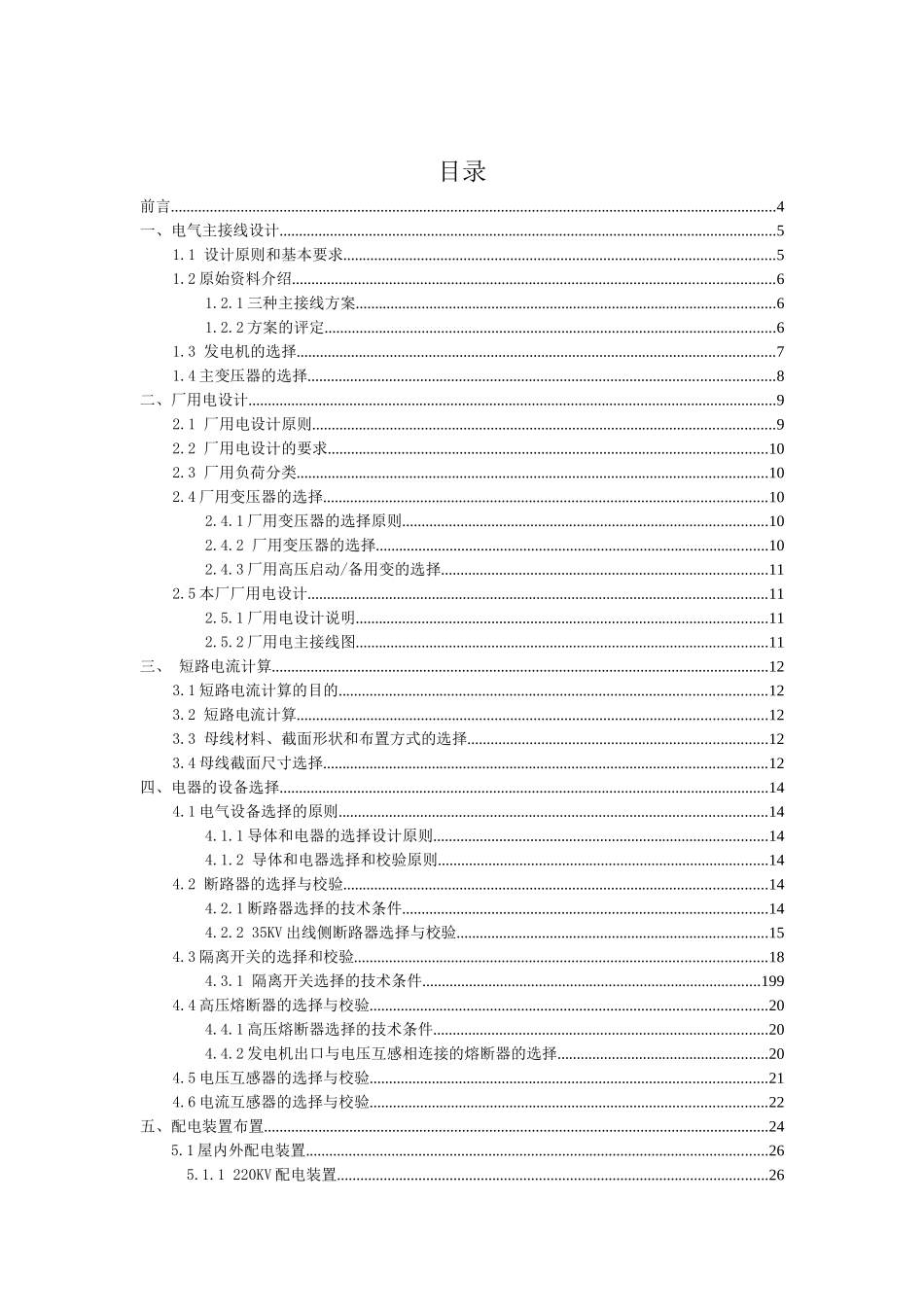

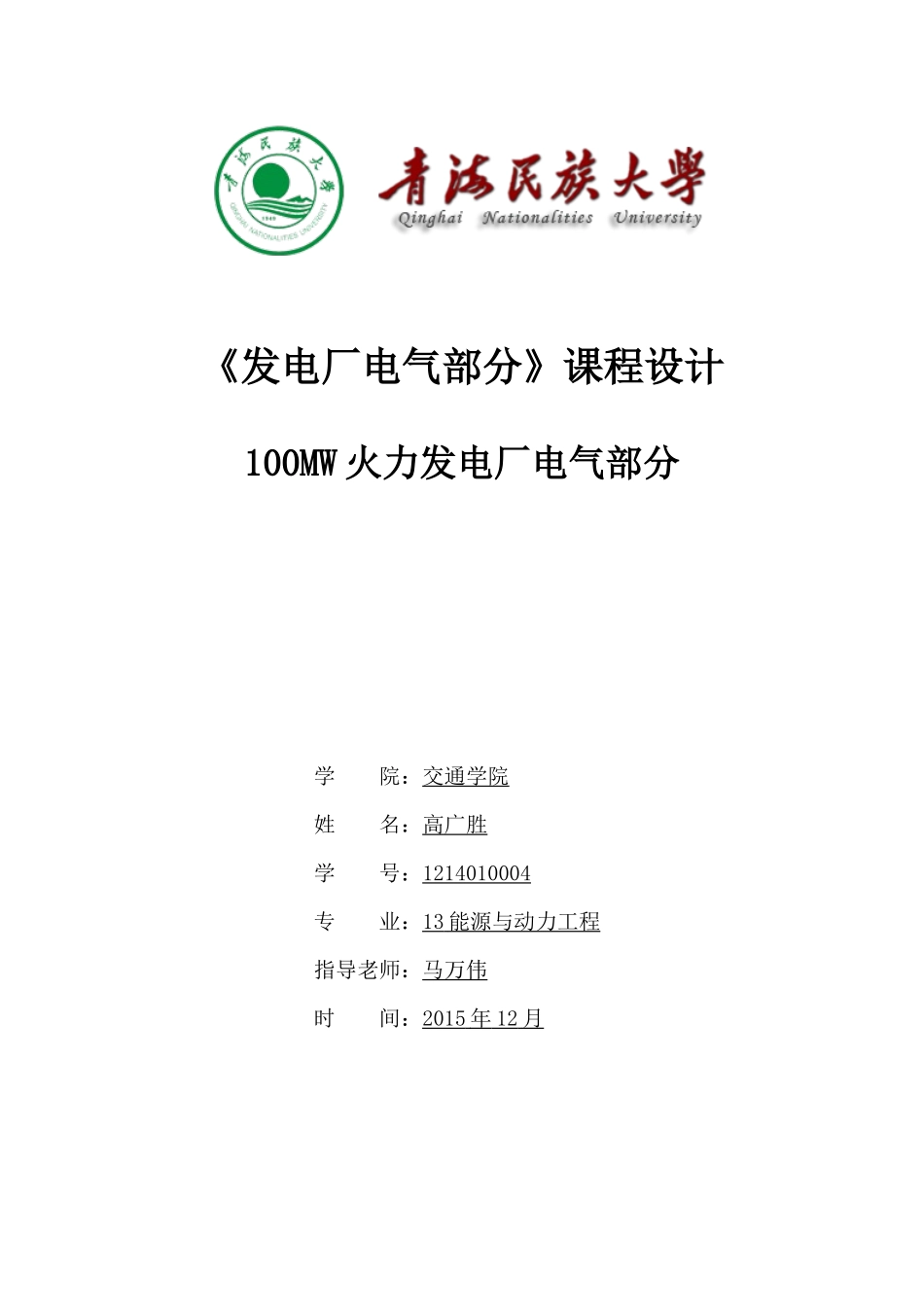

《发电厂电气部分》课程设计100MW火力发电厂电气部分学院：交通学院姓名：高广胜学号：1214010004专业：13能源与动力工程指导老师：马万伟时间：2015年12月课程设计任务书一、设计题目100MW火力发电厂电气部分设计二．设计内容1.对发电厂在系统中的地位和作用及所供用户的分析；2.选择发电厂主变压器的台数、容量、型式；3.分析确定各电压侧主接线形式；4.分析确定厂用电接线形式；5.进行选择设备和导体所必须的载流导体的选择；6.选择变压器高、中、低压侧的断路器、隔离开关；7.选择配电装置型式及设计；8.用AutoCAD绘制发电厂电气主接线图。三、课程设计的要求与数据1、根据电力系统的发展规划，拟在某地区新建一座装机容量为100MW的凝汽式火力发电厂，发电厂安装1台100MW机组，发电机端电压为10.5kV。电厂建成后以10kV电压供给本地区负荷,其中有钢厂、毛纺厂等，最大负荷为68MW，最小负荷为34MW，最大负荷利用小时数为4200小时，全部用电缆供电，每回负荷不等，但平均在4MW左右，送电距离为3～6km。并以35kV电压供给附近的水泥厂用电，其最大负荷为58MW，最小负荷为32MW，最大负荷利用小时数为4500小时。负荷中I类负荷比例为30%，II类负荷为40%，III类负荷为30%。2、计划安装两台100MW的汽轮发电机组，功率因数为0.85，厂用电率为6%，机组年利用小时Tmax=5800小时。3、按负荷供电可靠性要求及线路传输能力已确定各级电压出线列于下表：10kV35kV名称回路数名称回路数钢厂4水泥厂2毛纺厂2市区4预留2预留2合计12合计44、厂址条件：周围地势平坦。5、气象条件：绝对最高温度为35℃；最高月平均温度为25℃；年平均温度为12.7℃；风向以西北风为主.6、以100MVA为基准值，母线上阻抗为1.95，Qk=165kA2s，未知系数0.8-1.2.，三相短路电流=4.5kA，短路电压=6KV，Sj=100MV.A,Uj=10.5kv.四、课程设计应完成的工作1、设计说明书、计算书一份；2、主接线图一张；目录前言............................................................................................................................................................4一、电气主接线设计................................................................................................................................51.1设计原则和基本要求...............................................................................................................51.2原始资料介绍............................................................................................................................61.2.1三种主接线方案............................................................................................................61.2.2方案的评定....................................................................................................................61.3发电机的选择...........................................................................................................................71.4主变压器的选择........................................................................................................................8二、厂用电设计........................................................................................................................................92.1厂用电设计原则.......................................................................................................................92.2厂用电设计的要求.................................................................................................................102.3厂用负荷分类.........................................................................................................................102.4厂用变压器的选择................................................................................................
