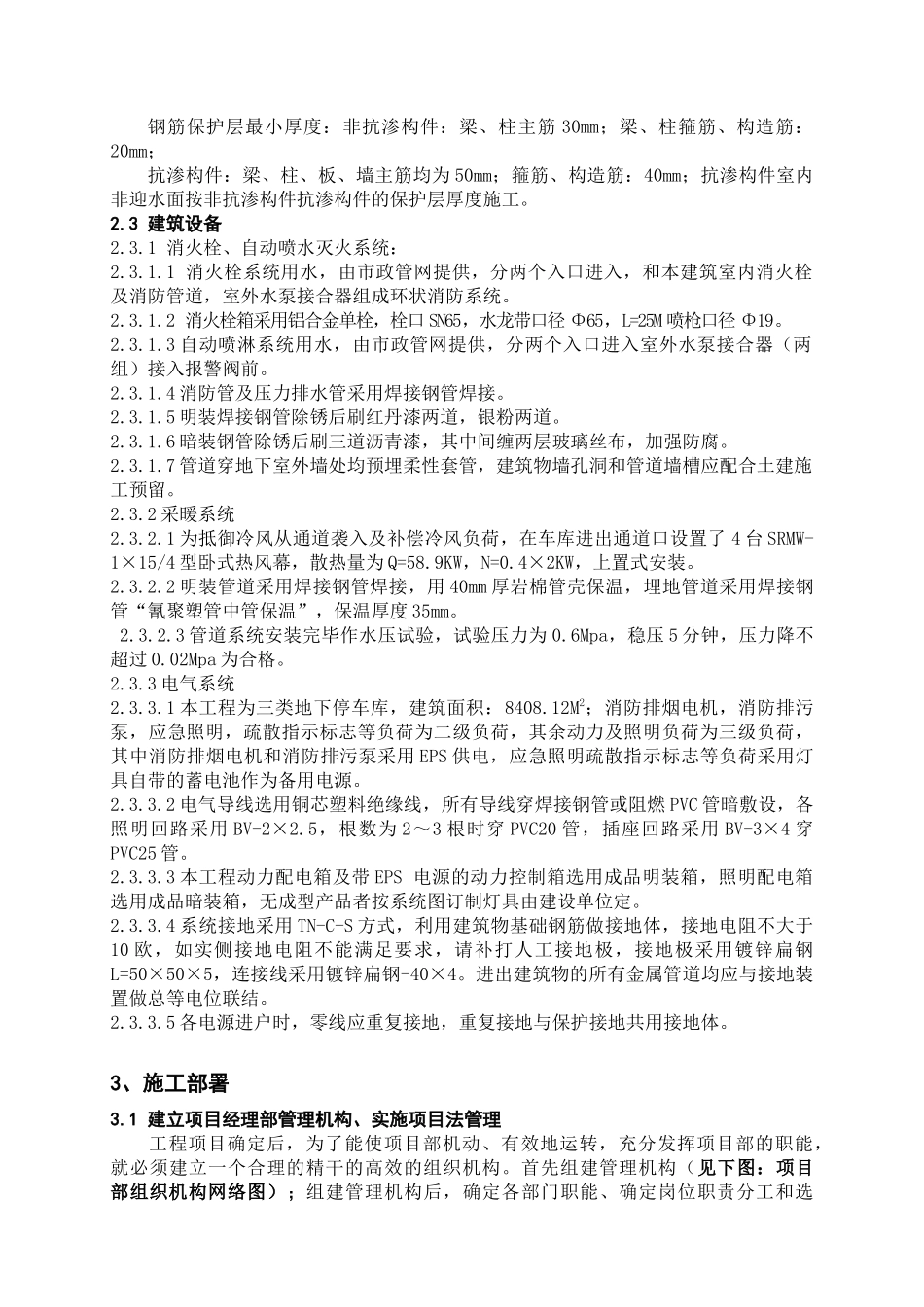

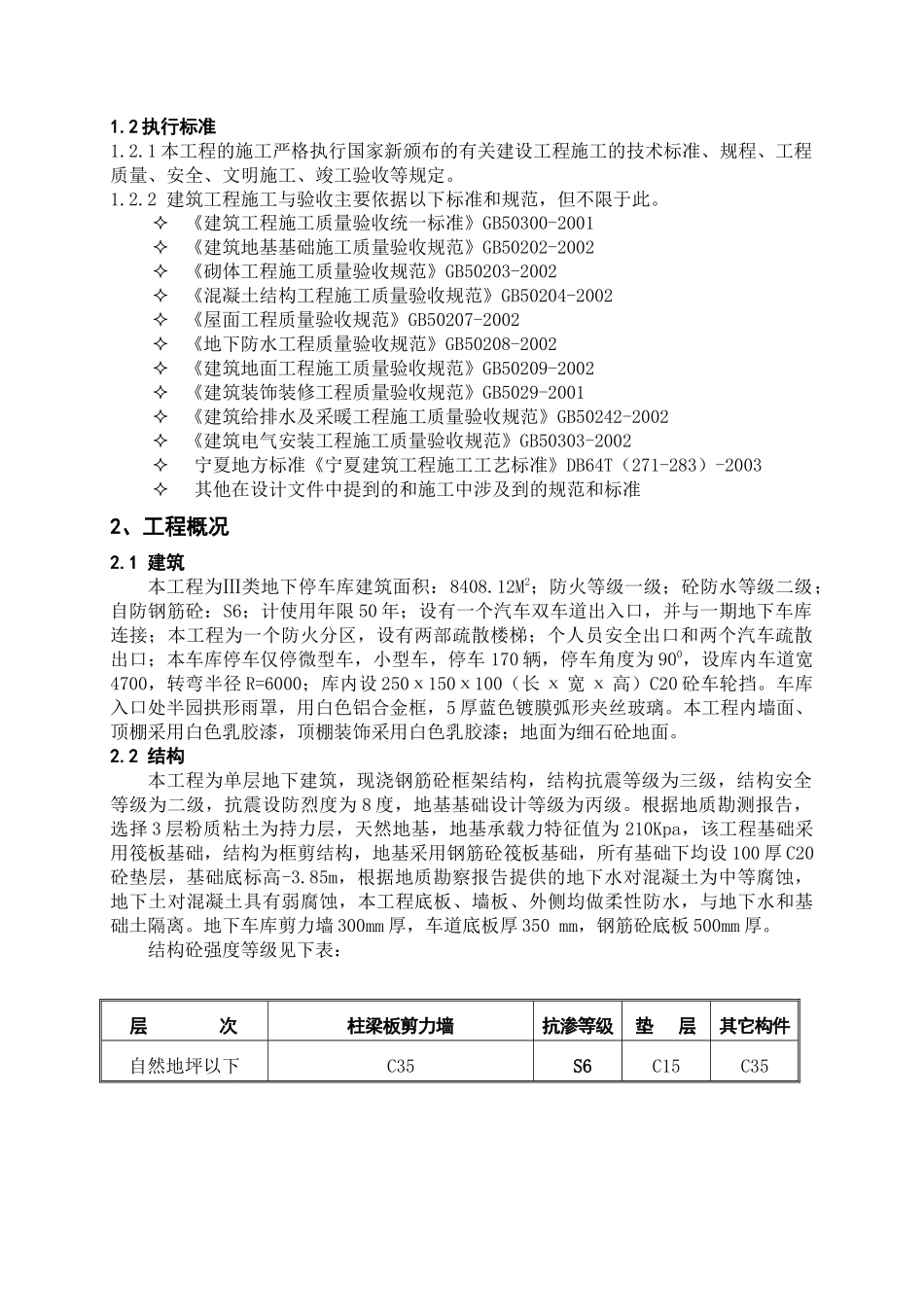

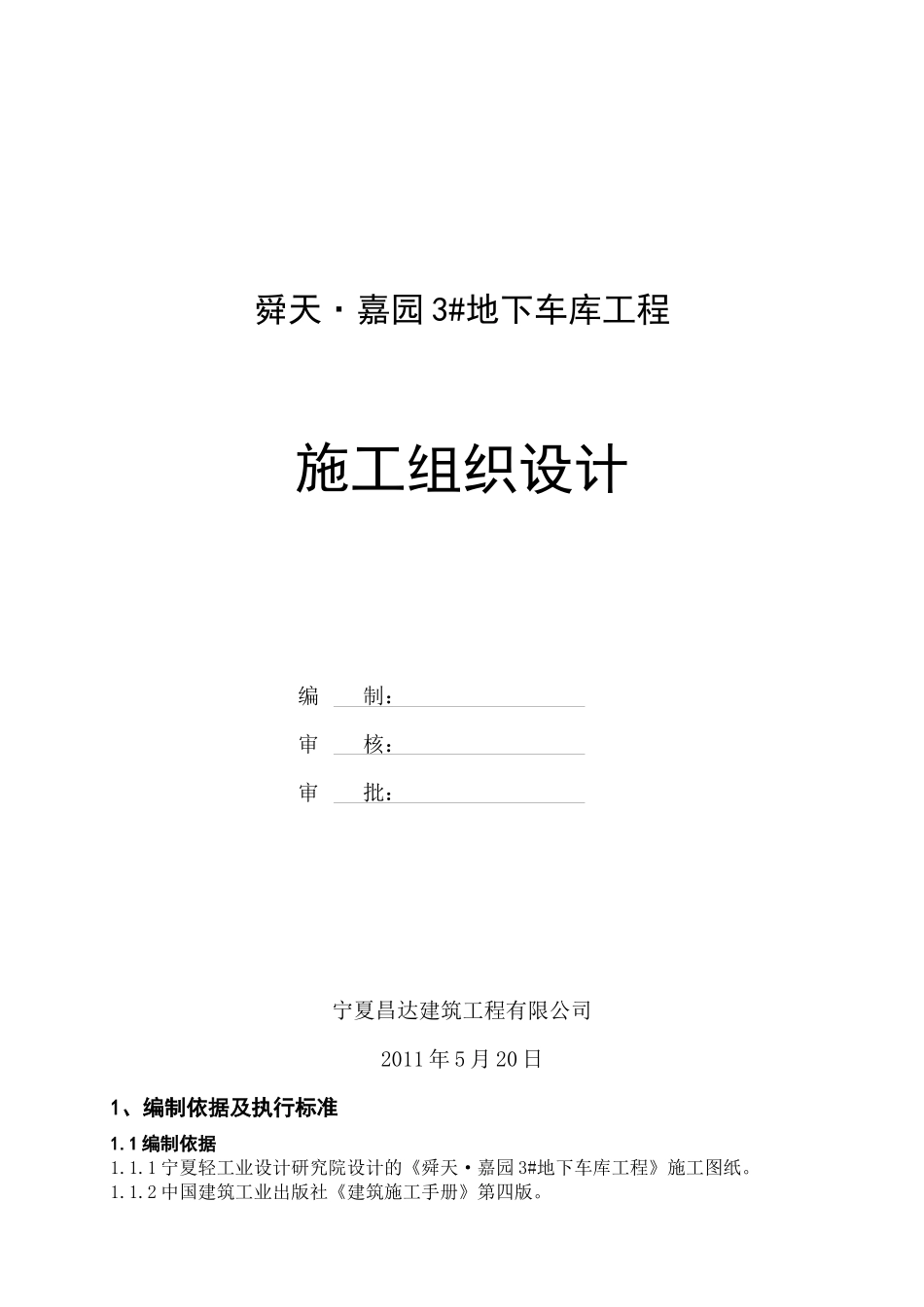

舜天·嘉园3#地下车库工程施工组织设计编制：审核：审批：宁夏昌达建筑工程有限公司2011年5月20日1、编制依据及执行标准1.1编制依据1.1.1宁夏轻工业设计研究院设计的《舜天·嘉园3#地下车库工程》施工图纸。1.1.2中国建筑工业出版社《建筑施工手册》第四版。1.2执行标准1.2.1本工程的施工严格执行国家新颁布的有关建设工程施工的技术标准、规程、工程质量、安全、文明施工、竣工验收等规定。1.2.2建筑工程施工与验收主要依据以下标准和规范，但不限于此。《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础施工质量验收规范》GB50202-2002《砌体工程施工质量验收规范》GB50203-2002《混凝土结构工程施工质量验收规范》GB50204-2002《屋面工程质量验收规范》GB50207-2002《地下防水工程质量验收规范》GB50208-2002《建筑地面工程施工质量验收规范》GB50209-2002《建筑装饰装修工程质量验收规范》GB5029-2001《建筑给排水及采暖工程施工质量验收规范》GB50242-2002《建筑电气安装工程施工质量验收规范》GB50303-2002宁夏地方标准《宁夏建筑工程施工工艺标准》DB64T（271-283）-2003其他在设计文件中提到的和施工中涉及到的规范和标准2、工程概况2.1建筑本工程为Ⅲ类地下停车库建筑面积：8408.12M2；防火等级一级；砼防水等级二级；自防钢筋砼：S6；计使用年限50年；设有一个汽车双车道出入口，并与一期地下车库连接；本工程为一个防火分区，设有两部疏散楼梯；个人员安全出口和两个汽车疏散出口；本车库停车仅停微型车，小型车，停车170辆，停车角度为900，设库内车道宽4700，转弯半径R=6000；库内设250х150х100（长х宽х高）C20砼车轮挡。车库入口处半园拱形雨罩，用白色铝合金框，5厚蓝色镀膜弧形夹丝玻璃。本工程内墙面、顶棚采用白色乳胶漆，顶棚装饰采用白色乳胶漆；地面为细石砼地面。2.2结构本工程为单层地下建筑，现浇钢筋砼框架结构，结构抗震等级为三级，结构安全等级为二级，抗震设防烈度为8度，地基基础设计等级为丙级。根据地质勘测报告，选择3层粉质粘土为持力层，天然地基，地基承载力特征值为210Kpa，该工程基础采用筏板基础，结构为框剪结构，地基采用钢筋砼筏板基础，所有基础下均设100厚C20砼垫层，基础底标高-3.85m，根据地质勘察报告提供的地下水对混凝土为中等腐蚀，地下土对混凝土具有弱腐蚀，本工程底板、墙板、外侧均做柔性防水，与地下水和基础土隔离。地下车库剪力墙300mm厚，车道底板厚350mm，钢筋砼底板500mm厚。结构砼强度等级见下表：层次柱梁板剪力墙抗渗等级垫层其它构件自然地坪以下C35S6C15C35钢筋保护层最小厚度：非抗渗构件：梁、柱主筋30mm；梁、柱箍筋、构造筋：20mm；抗渗构件：梁、柱、板、墙主筋均为50mm；箍筋、构造筋：40mm；抗渗构件室内非迎水面按非抗渗构件抗渗构件的保护层厚度施工。2.3建筑设备2.3.1消火栓、自动喷水灭火系统：2.3.1.1消火栓系统用水，由市政管网提供，分两个入口进入，和本建筑室内消火栓及消防管道，室外水泵接合器组成环状消防系统。2.3.1.2消火栓箱采用铝合金单栓，栓口SN65，水龙带口径Φ65，L=25M喷枪口径Φ19。2.3.1.3自动喷淋系统用水，由市政管网提供，分两个入口进入室外水泵接合器（两组）接入报警阀前。2.3.1.4消防管及压力排水管采用焊接钢管焊接。2.3.1.5明装焊接钢管除锈后刷红丹漆两道，银粉两道。2.3.1.6暗装钢管除锈后刷三道沥青漆，其中间缠两层玻璃丝布，加强防腐。2.3.1.7管道穿地下室外墙处均预埋柔性套管，建筑物墙孔洞和管道墙槽应配合土建施工预留。2.3.2采暖系统2.3.2.1为抵御冷风从通道袭入及补偿冷风负荷，在车库进出通道口设置了4台SRMW-1×15/4型卧式热风幕，散热量为Q=58.9KW，N=0.4×2KW，上置式安装。2.3.2.2明装管道采用焊接钢管焊接，用40mm厚岩棉管壳保温，埋地管道采用焊接钢管“氰聚塑管中管保温”，保温厚度35mm。2.3.2.3管道系统安装完毕作水压试验，试验压力为0.6Mpa，稳压5分钟，压力降不超过0.02Mpa为合格。2.3.3电气系统2.3.3.1本工程为三类地下停车库，建筑面积：8408.12M2；消防排烟电机，消防排污泵，应急照明，疏散指示标...
