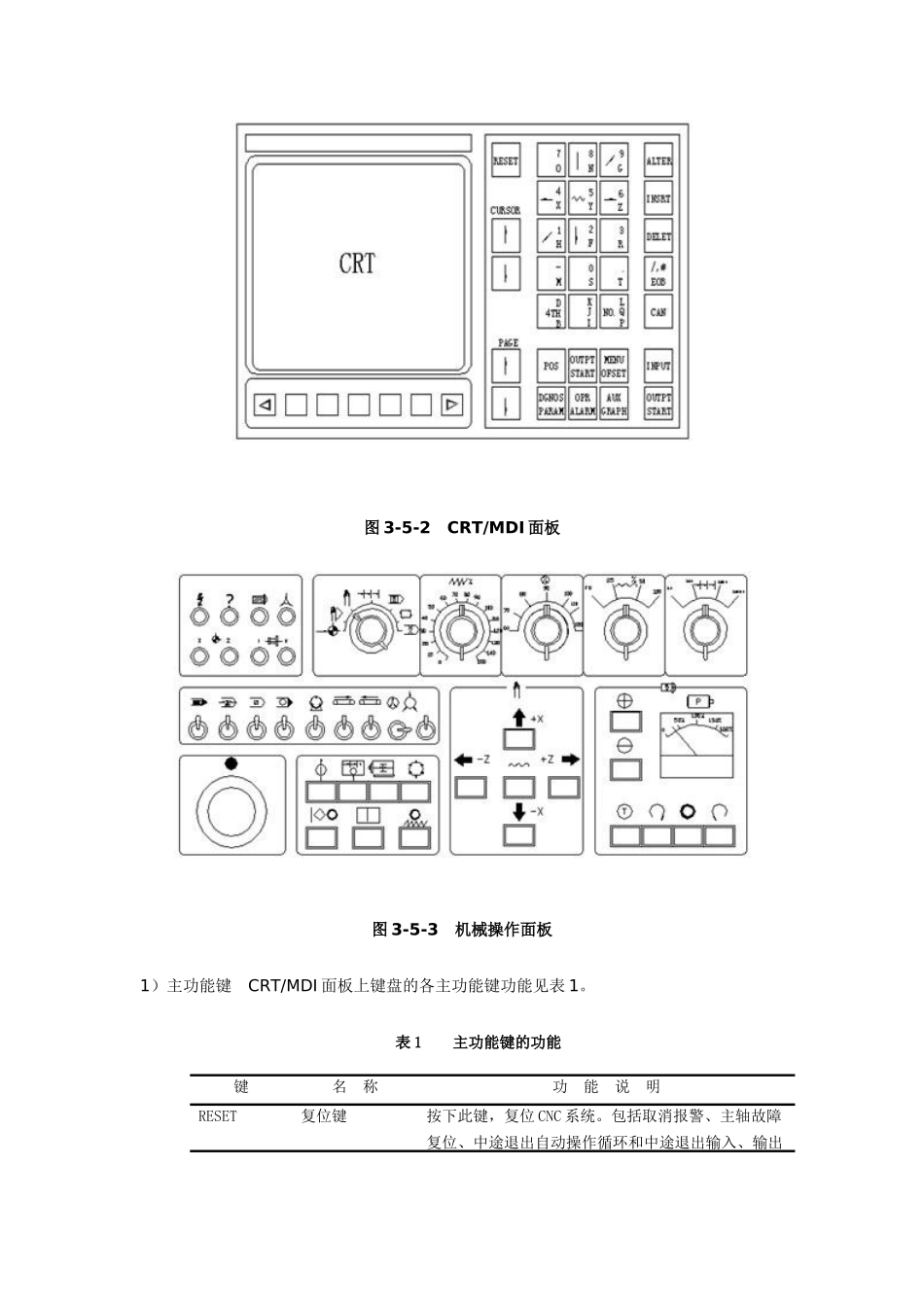

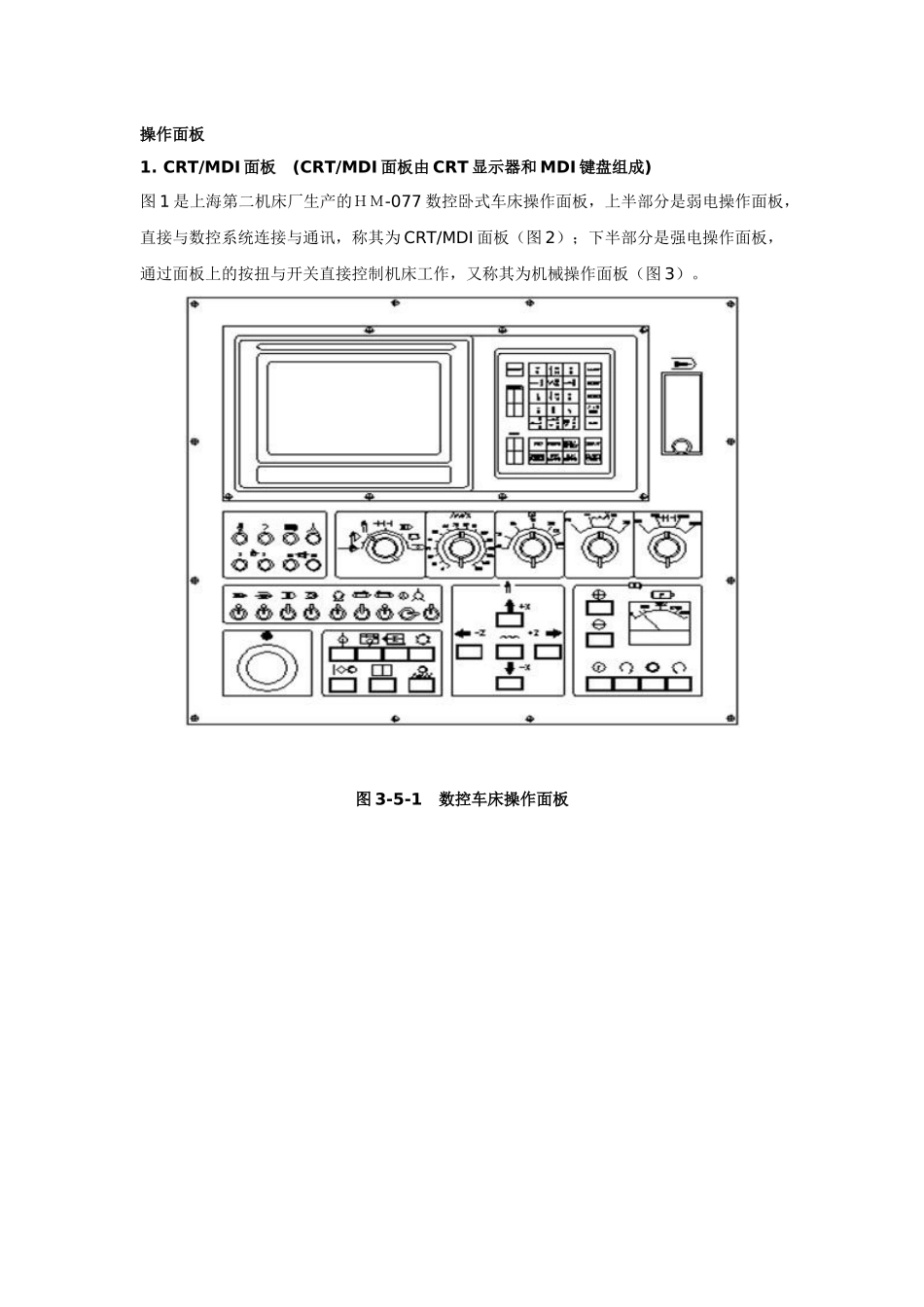

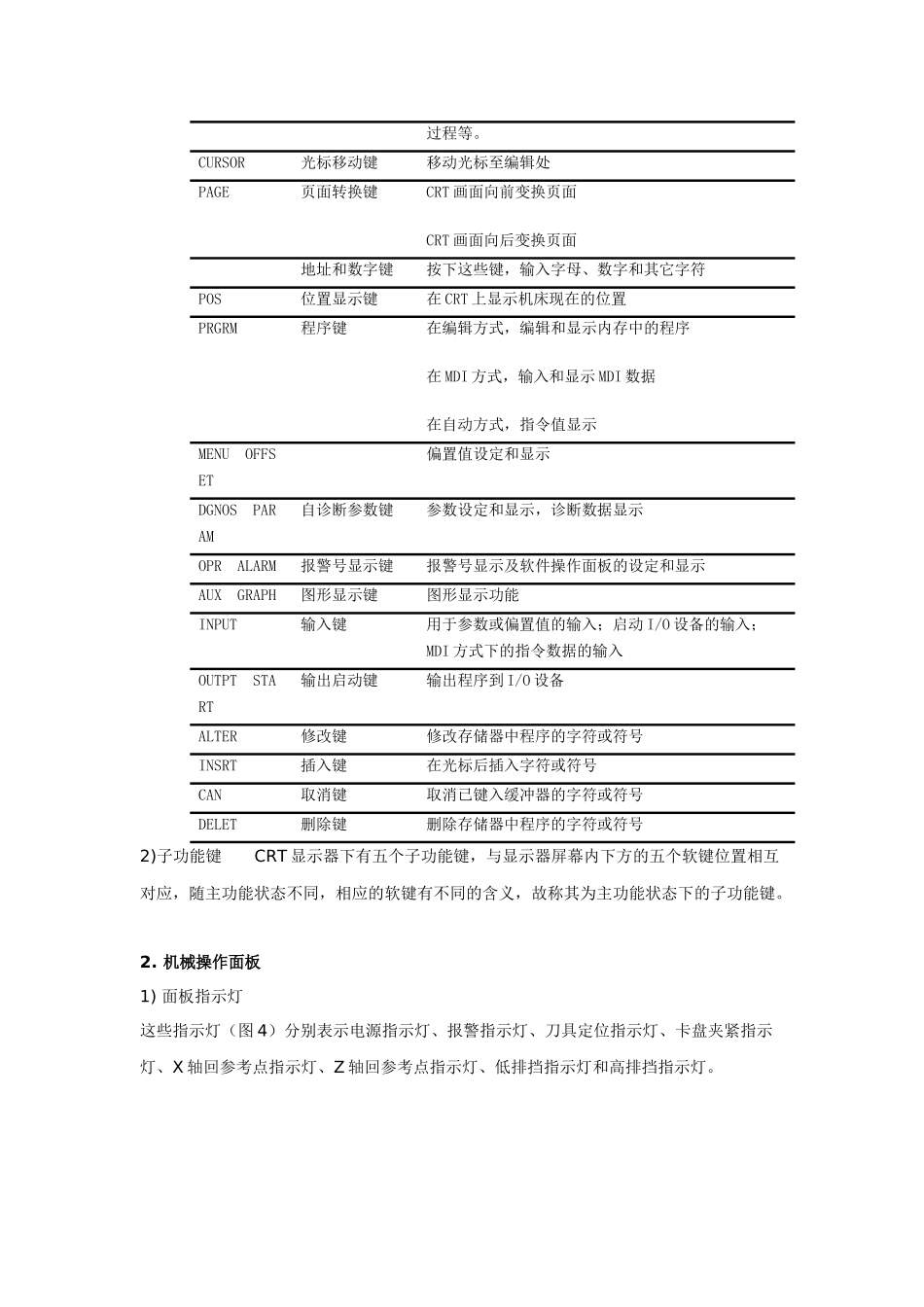

操作面板1.CRT/MDI面板(CRT∕MDI面板由CRT显示器和MDI键盘组成)图1是上海第二机床厂生产的ＨＭ-077数控卧式车床操作面板，上半部分是弱电操作面板，直接与数控系统连接与通讯，称其为CRT/MDI面板（图2）；下半部分是强电操作面板，通过面板上的按扭与开关直接控制机床工作，又称其为机械操作面板（图3）。图3-5-1数控车床操作面板图3-5-2CRT∕MDI面板图3-5-3机械操作面板1）主功能键CRT∕MDI面板上键盘的各主功能键功能见表1。表1主功能键的功能键名称功能说明RESET复位键按下此键，复位CNC系统。包括取消报警、主轴故障复位、中途退出自动操作循环和中途退出输入、输出过程等。CURSOR光标移动键移动光标至编辑处PAGE页面转换键CRT画面向前变换页面CRT画面向后变换页面地址和数字键按下这些键，输入字母、数字和其它字符POS位置显示键在CRT上显示机床现在的位置PRGRM程序键在编辑方式，编辑和显示内存中的程序在MDI方式，输入和显示MDI数据在自动方式，指令值显示MENUOFFSET偏置值设定和显示DGNOSPARAM自诊断参数键参数设定和显示，诊断数据显示OPRALARM报警号显示键报警号显示及软件操作面板的设定和显示AUXGRAPH图形显示键图形显示功能INPUT输入键用于参数或偏置值的输入；启动I/O设备的输入；MDI方式下的指令数据的输入OUTPTSTART输出启动键输出程序到I/O设备ALTER修改键修改存储器中程序的字符或符号INSRT插入键在光标后插入字符或符号CAN取消键取消已键入缓冲器的字符或符号DELET删除键删除存储器中程序的字符或符号2)子功能键CRT显示器下有五个子功能键，与显示器屏幕内下方的五个软键位置相互对应，随主功能状态不同，相应的软键有不同的含义，故称其为主功能状态下的子功能键。2.机械操作面板1)面板指示灯这些指示灯（图4）分别表示电源指示灯、报警指示灯、刀具定位指示灯、卡盘夹紧指示灯、X轴回参考点指示灯、Z轴回参考点指示灯、低排挡指示灯和高排挡指示灯。图4面板指示灯2)操作方式选择开关通过选择开关选择回参考点（HOME）、示教（TEACHINJOG）、手动（JOG）、单步进给（STEP）、手动数据输入（MDI）、自动循环（AUTO）和程序编辑（EDIT）七种操作方式。图5操作方式选择开关3)倍率开关图6分别表示进给倍率修调旋钮、主轴倍率修调旋钮和快速进给倍率修调旋钮，用这些旋钮分别调整切削进给速度、主轴转速和快速进给速度。图6倍率修调旋钮4)单步进给选择开关（如图7）单步增量进给选择开关有四档：1μ、10μ、100μ和1000μ。通过单步增量进给选择开关设定增量进给值后，每按一次手动进给按钮，刀具移动的距离为增量进给选择开关指定的增量进给值（步距当量）。图7增量进给选择开关5)工作模式选择开关图8为数控车床的选择开关，通过工作模式选择开关设定程序的运行方式、机床辅助设备的工作状态，其功能见表2。图8选择开关表2选择开关功能表名称功能单段开关处于ON状态下，每按一次循环启动按钮，则执行一段程序段机床锁定开关处于ON状态下，机床运动指令锁住，机床不能运动跳步开关处于ON状态下，跳过″∕″记号程序段M01开关处于ON状态下，执行M01指令，程序运行暂停中心架夹紧开关处于ON状态下，中心架手动夹紧排屑器正转开关处于ON状态下，排屑器按正转方向运转排屑器反转开关处于ON状态下，排屑器按反转方向运转卡盘夹紧开关向右，外圆夹紧；开关向左，内圆夹紧倒屑开关处于ON状态下，倒屑6)选择按扭图9为数控车床的选择按钮，这些选择按钮的作用是控制程序的运行、尾架的夹紧与松开、手动换刀以及排除超程故障。其功能见表3。图9选择按扭表3选择按钮功能表名称功能机床启动按钮按下此按钮，机床的液压系统启动，机床处于工作状态。二次限位释放按钮此按钮在机床超程报警时起作用。按下此按钮，机床超程报警消失，再进行正常的手动操作，待刀架退到正常工作区域内后释放此按钮。尾座手动夹紧、松开按钮该按钮交替按下即为尾座的手动夹紧和放松，尾座夹紧时，按钮指示灯亮，该按钮在自动方式时无作用。手动换刀按扭按下此按钮，刀架转过一个工位。程序锁定按钮该锁定按钮有效时，才能进行程序的编辑及存贮自动循环按钮在自动方式时按下该按钮，机床进入自动循环...
