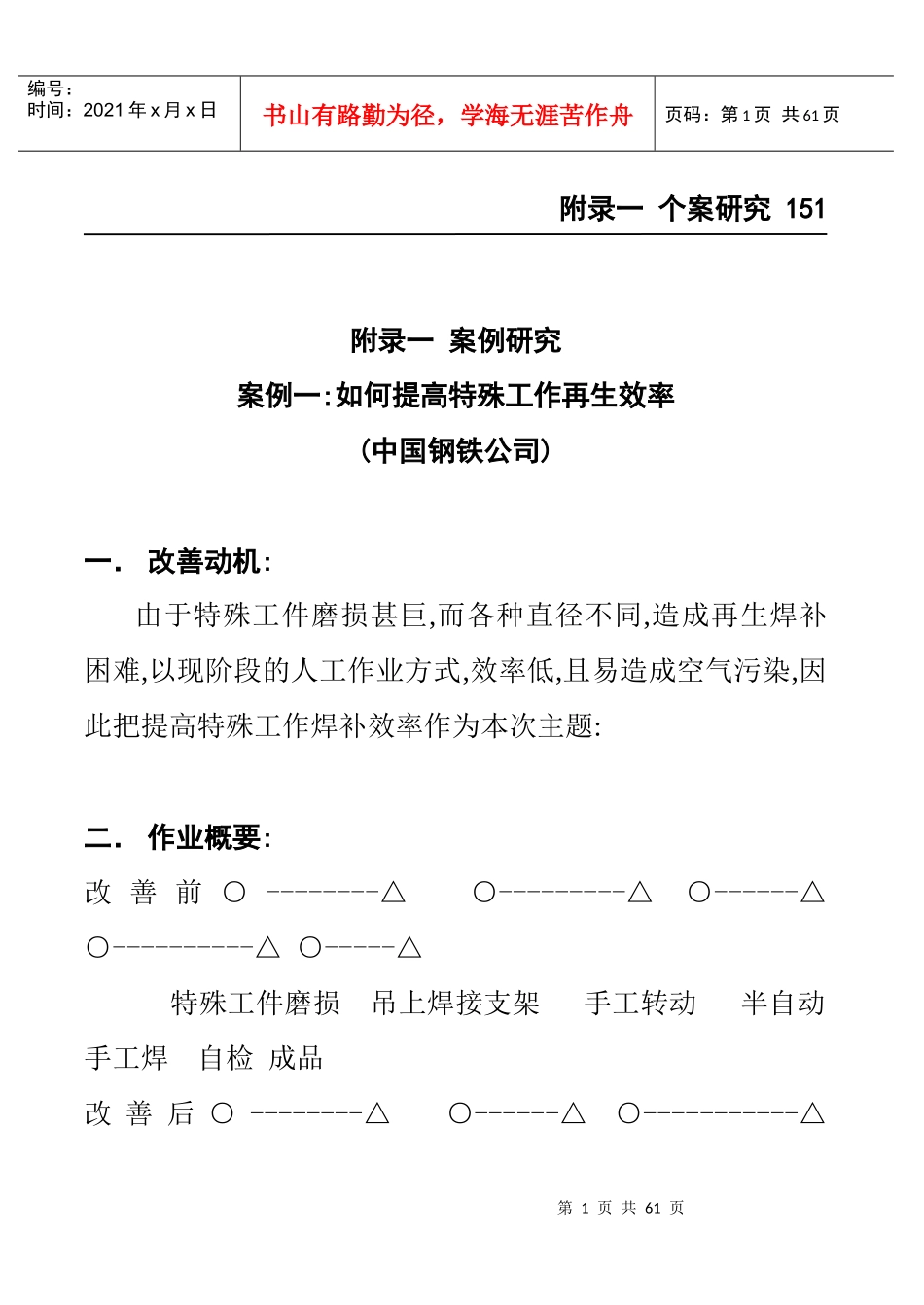

第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共61页附录一个案研究151附录一案例研究案例一:如何提高特殊工作再生效率(中国钢铁公司)一．改善动机:由于特殊工件磨损甚巨,而各种直径不同,造成再生焊补困难,以现阶段的人工作业方式,效率低,且易造成空气污染,因此把提高特殊工作焊补效率作为本次主题:二．作业概要:改善前○--------△○---------△○------△○----------△○-----△特殊工件磨损吊上焊接支架手工转动半自动手工焊自检成品改善后○--------△○------△○-----------△第2页共61页第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页○-----△○--------△○------△特殊工件磨损设备研制龙门式活动支架马达传动全自动潜孤焊自检成品三．目标:4kg/Hr3%熔填率不良率熔填率3kg/Hr熔填率不良率12%第3页共61页第2页共61页如工何作提再高生特效殊率校正(C)无中心依靠承座移动不易焊道不均匀操作方法(B)气孔包渣变形(A)(D)工作环境机具结构烟雾大弧光强高温作业手工控制当转动不易焊嘴损坏送线受阻编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共61页152品管七大手法四．现状分析:(一)鱼骨图第4页共61页第3页共61页1008060402005620.5145.5编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共61页(二)柏拉图:附录一个案研究153第5页共61页第4页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共61页五．改善对策:(一)第一次改善要因类别问题点对策提出对策实施效果确认机具结构手工控制不当转移控制体系自制龙门式支架及底座转移控制盘,减轻人力负担.尚可送线受阻修改送线体系自制固定架减少阻力自制转动台车减少更换焊条时间.满意焊嘴损坏改用直立式分段钢嘴自制直立式钢嘴分段组合自制螺丝杆上下调整容易.满意第6页共61页第5页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共61页转动不易装设转动体系以1HP无段变槌马达传动,并以齿轮配合产生连续作业.尚可方法校正焊道不均匀利用感应器自制螺杆进行pitch加装1/16HP感应器尚可气孔包渣利用焊药覆盖自制Hope利用焊药覆盖.满意变形使用圆周焊接圆周连续焊补预热温度246˚C.尚可无中心依靠校正基座中心线自制固定中心轨道减少中心校正时间.满意承座移动不易制作活动滑轮承座加装活动滑轮固定在中心轨道上.满意工作环境高温作业与工件保持距离装设焊补控制按键操作轻便.满意烟雾大弧光强利用潜弧焊接依各种材质所需加添适当FLUX.尚可第7页共61页第6页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共61页154品管七大手法(二)第二次对策要因类别问题点对策实施效果确认机具结构移行困难机台加装1/4马达自制齿条,使移行作业自动化.满意焊药回收困难自制筛网加装焊药回收体系,减少人力负担.满意焊嘴调整不易螺杆上端加装自动旋转马达1/16HP使上下调整自动化.满意第8页共61页第7页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共61页方法工作夹持不易加装四爪夹头配合万向接头使夹持工作直径增加80~400.满意工作无支撑点自制滑轮加装尾座顶心支撑工件提高特殊工件再生效率.满意校正吊装不便自制活动式轴承座并加装上下调整焊可调100mm不同轴心位置命名吊放/装修容易.满意焊接位置不易控制龙门式机台自制向焊接移行螺杆加装1/10马达传动可容纳不同直径焊接位置之调整.满意第9页共61页第8页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共61页附录一个案研究155六．效果:(一)熔填率:第10页共61页第9页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共61页第11页共61页第10页共61页100806040200P%582115613.34.93.31.3改善前改善后77.2%降低abcdabcd编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共61页156品管七大手法(三)改善前后柏拉图的比较:第12页共61页第11页共61页编号：时间：2021年x月x日书山有路勤为径，学...
