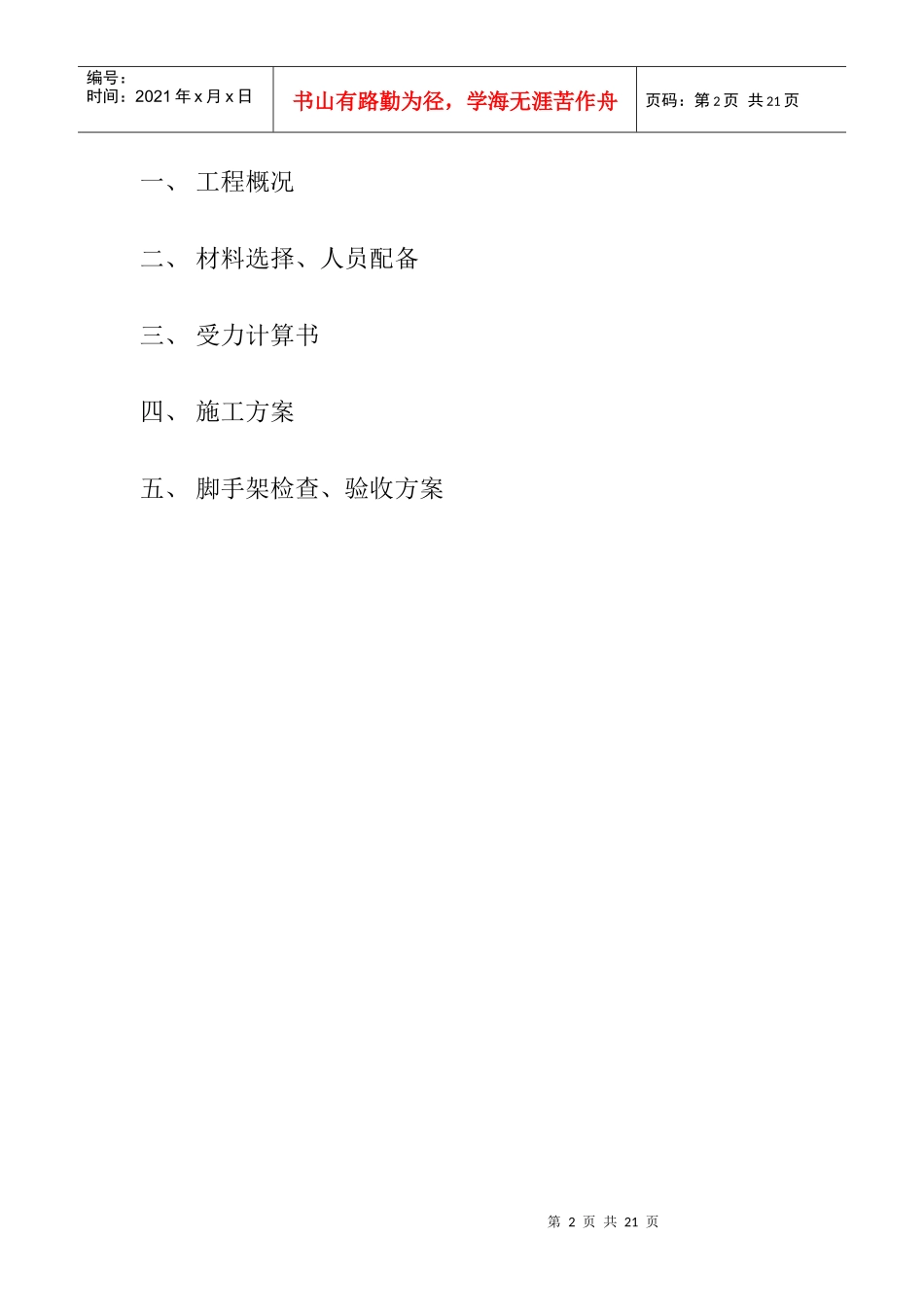

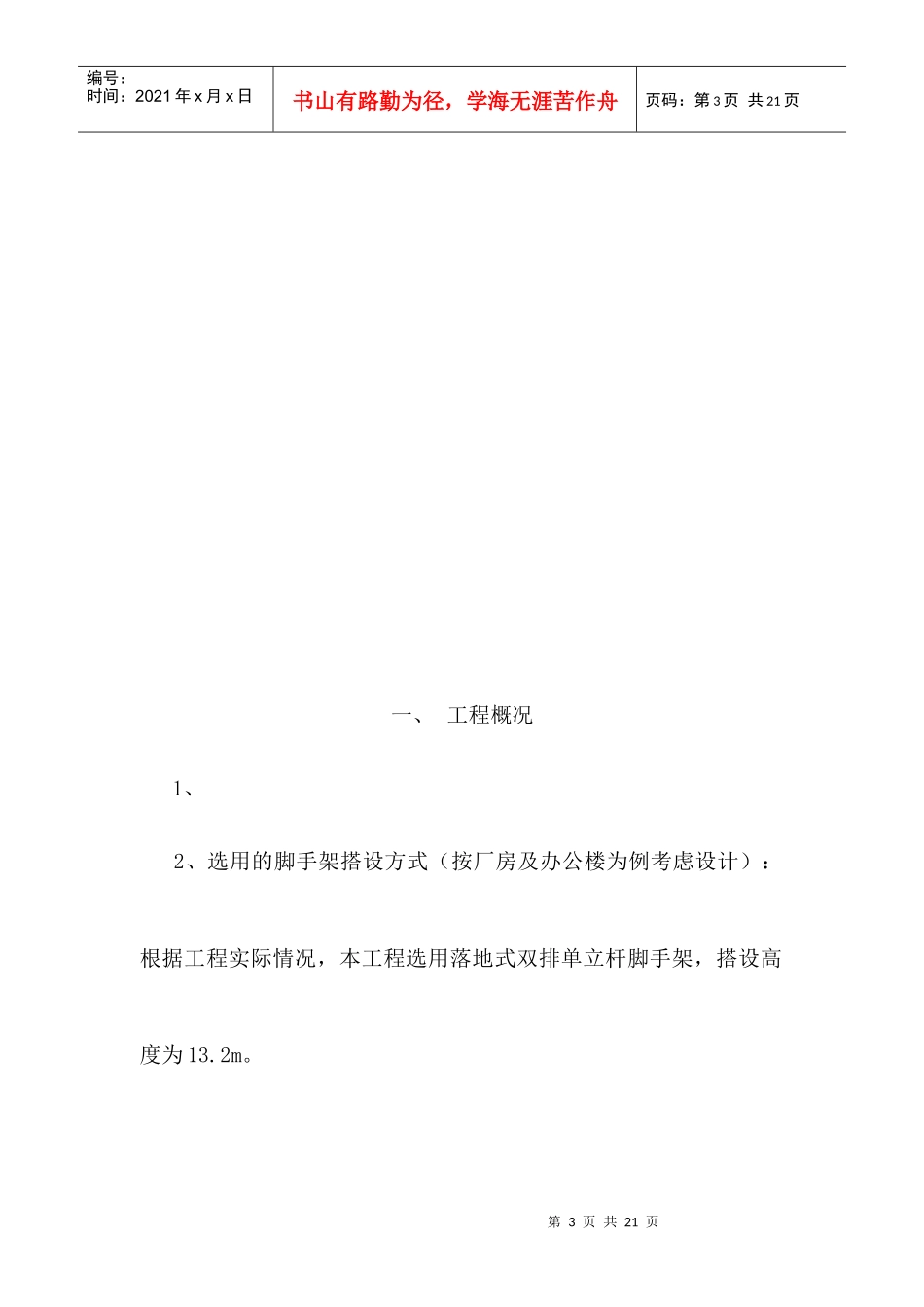

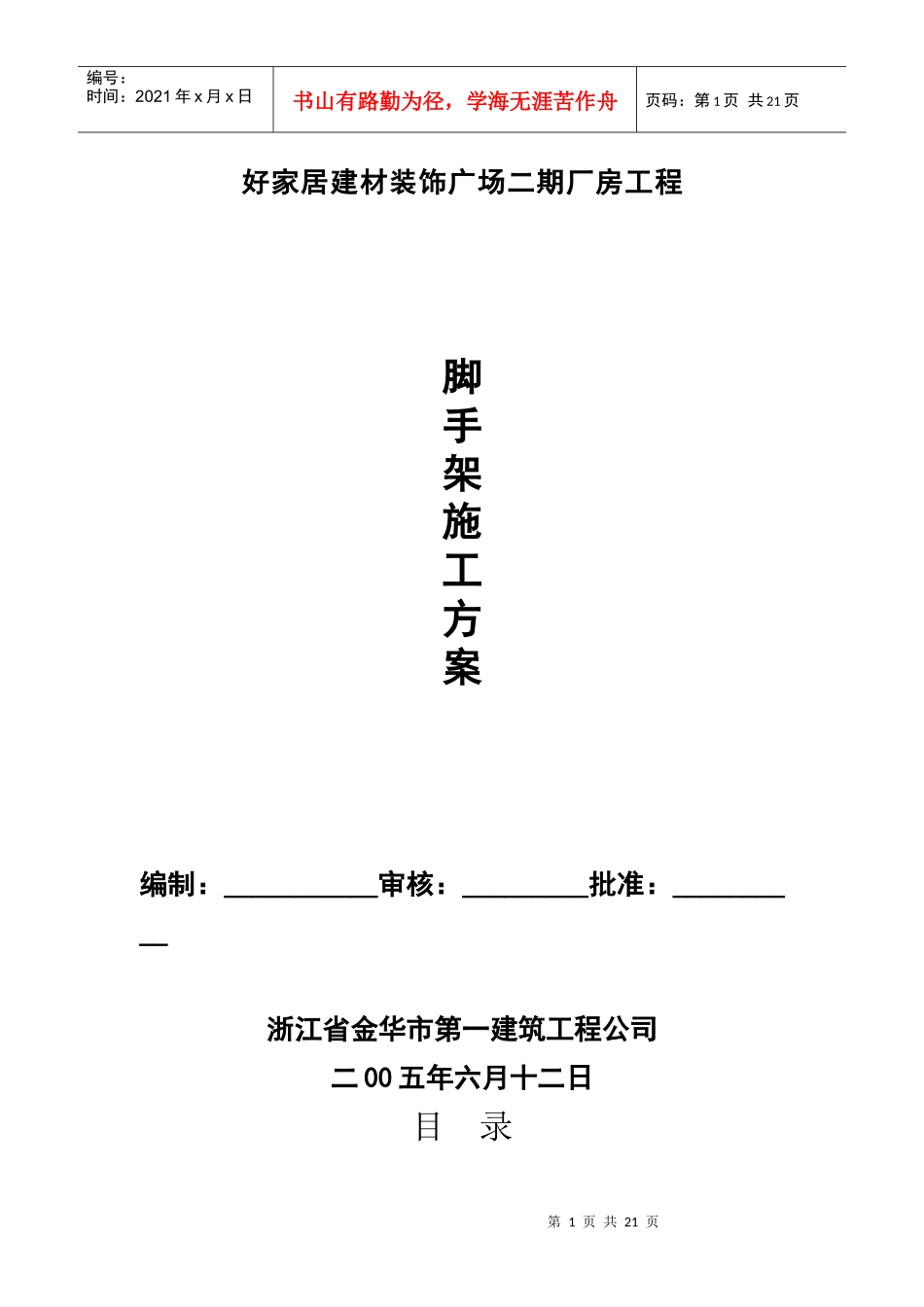

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页好家居建材装饰广场二期厂房工程脚手架施工方案编制：___________审核：_________批准：__________浙江省金华市第一建筑工程公司二00五年六月十二日目录第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页一、工程概况二、材料选择、人员配备三、受力计算书四、施工方案五、脚手架检查、验收方案第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页一、工程概况1、2、选用的脚手架搭设方式（按厂房及办公楼为例考虑设计）：根据工程实际情况，本工程选用落地式双排单立杆脚手架，搭设高度为13.2m。第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页二、材料选择、人员配备1、本工程架体材料采用外径为48mm、壁厚为3.5mm，无严重锈蚀、变形、开缝的钢管。2、本工程的扣件应符合建设部颁发的钢管脚手架扣件标准要求，其规格型号必须和钢管相配。3、本工程属登高作业，登高作业人员必须经过医院检查，经医院检查证明符合本工种作业，方可进行操作，作业人员必须持有效登高作业操作证。三、受力计算书落地架布置：落地架布置在建筑物，用木模板支垫，落地钢管步距h=1.8m，立杆纵距L1=1.5m，横距L2=1.05m，落地架最高为第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页13.95m，8步。钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。搭设尺寸为：立杆的纵距1.5m，立杆的横距1.05m，立杆的竖向间距3.6m，水平间距4.8m，施工均布荷载为3.0KN/m2，同时施工2层，脚手板共铺设三层。脚手架钢管的技术参数惯性矩：I=11.36（cm4）截面模量：W=4.732（cm3）截面积：A=1.504（cm2）回转半径：I=1.588（cm）弹性模量：E=2.06×105（N/mm2）Q235钢抗弯强度设计值f=205（N/mm2）（一）、纵向、横向水平杆的强度和挠度验算：大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆第6页共21页第5页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共21页的上面。按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯距和变形。（1）、大横杆大横杆的自重标准值：P1=0.038（KN/m）脚手板的荷载标准值P2=0.350×1.05/3=0.1225（KN/m）活荷载标准值P3=3.000×1.05/3=1.05（KN/m）永久荷载的计算值：q12=u1（P1+P2）=1.2×（0.038+0.1225）=0.1926（KN/m）可变荷载计算值：q3=u2P3=1.4×1.05=1.47（KN/m）u1、u2为荷载调整系数。大横杆计算简图A、跨中最大弯矩值：第7页共21页第6页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共21页最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩，计算公式如下：Mmax=0.08×0.1926×1.5002+0.1×1.47×1.52=0.365（KN.m）B、支座最大弯矩值：Mmax=0.1q12×L12+0.1q3×L12=0.1×0.1926×1.52+0.1×1.47×1.52=0.374（KN.m）取A、B中的较大值：Mmax=0.374KN.m进行强度计算。δ=Mmax/W=（0.374/4.732）×1000=79.036（N/mm2）
