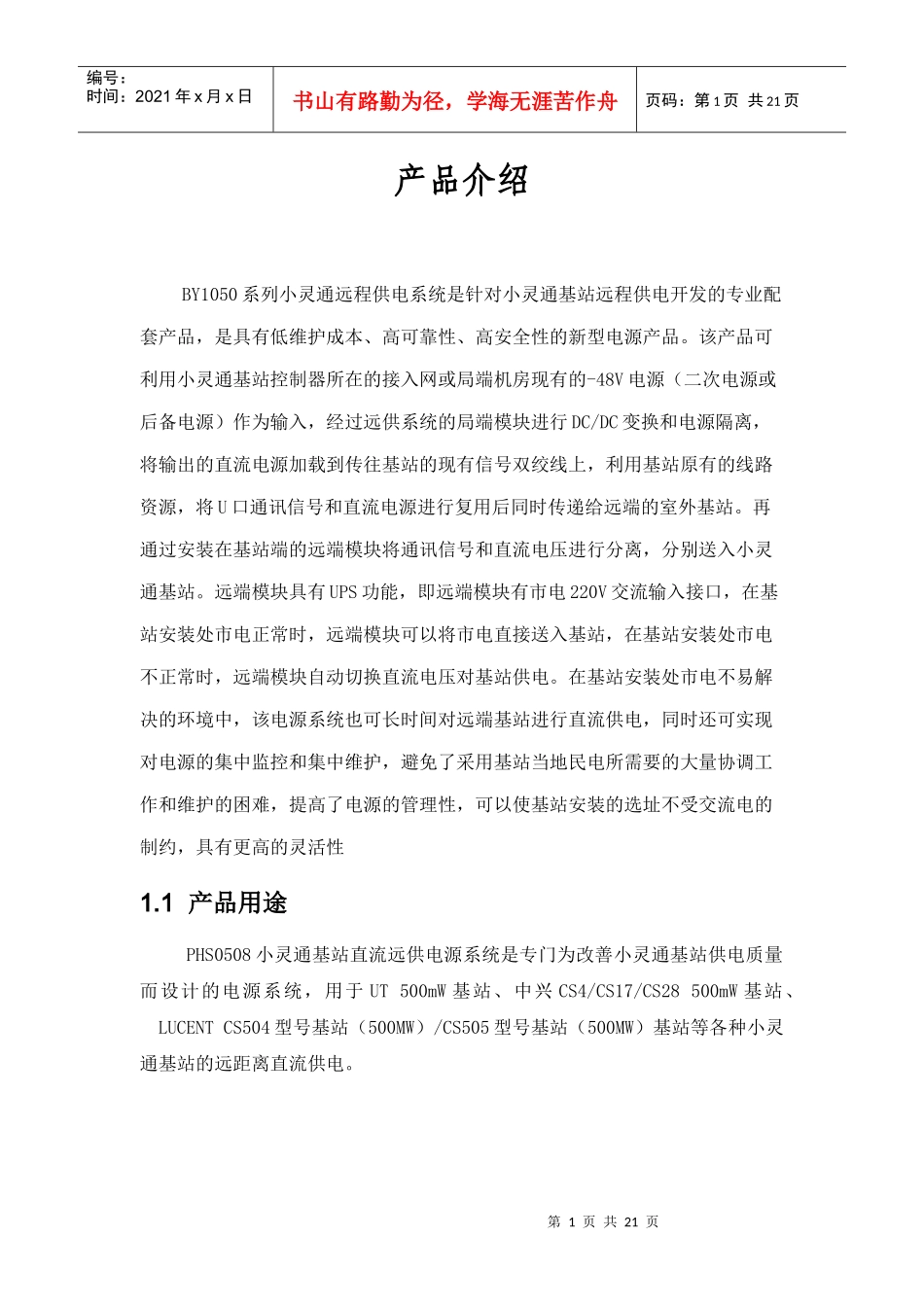

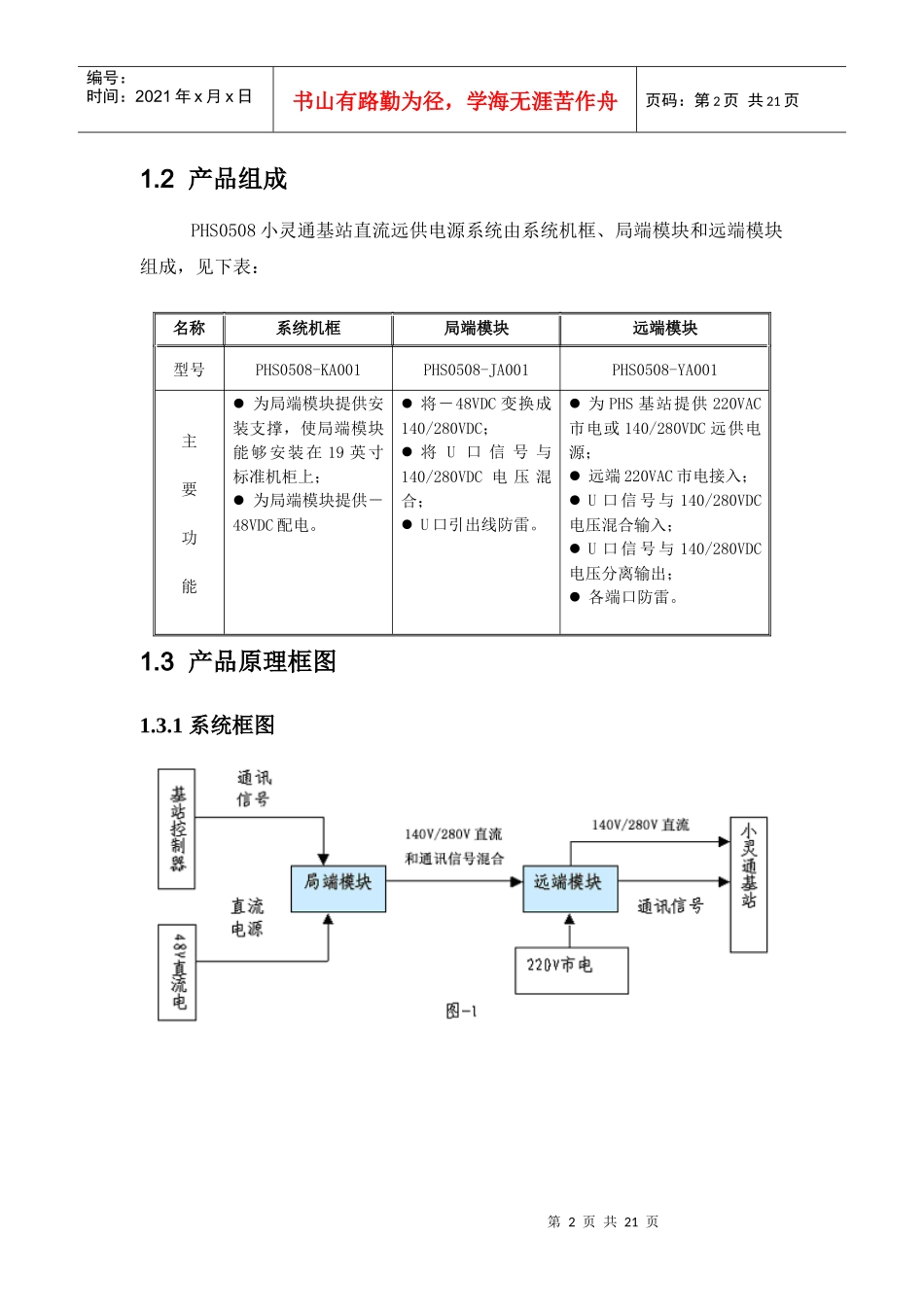

小灵通基站远供电源第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页产品介绍BY1050系列小灵通远程供电系统是针对小灵通基站远程供电开发的专业配套产品，是具有低维护成本、高可靠性、高安全性的新型电源产品。该产品可利用小灵通基站控制器所在的接入网或局端机房现有的-48V电源（二次电源或后备电源）作为输入，经过远供系统的局端模块进行DC/DC变换和电源隔离，将输出的直流电源加载到传往基站的现有信号双绞线上，利用基站原有的线路资源，将U口通讯信号和直流电源进行复用后同时传递给远端的室外基站。再通过安装在基站端的远端模块将通讯信号和直流电压进行分离，分别送入小灵通基站。远端模块具有UPS功能，即远端模块有市电220V交流输入接口，在基站安装处市电正常时，远端模块可以将市电直接送入基站，在基站安装处市电不正常时，远端模块自动切换直流电压对基站供电。在基站安装处市电不易解决的环境中，该电源系统也可长时间对远端基站进行直流供电，同时还可实现对电源的集中监控和集中维护，避免了采用基站当地民电所需要的大量协调工作和维护的困难，提高了电源的管理性，可以使基站安装的选址不受交流电的制约，具有更高的灵活性。1.1产品用途PHS0508小灵通基站直流远供电源系统是专门为改善小灵通基站供电质量而设计的电源系统，用于UT500mW基站、中兴CS4/CS17/CS28500mW基站、LUCENTCS504型号基站（500MW）/CS505型号基站（500MW）基站等各种小灵通基站的远距离直流供电。第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页1.2产品组成PHS0508小灵通基站直流远供电源系统由系统机框、局端模块和远端模块组成，见下表：名称系统机框局端模块远端模块型号PHS0508-KA001PHS0508-JA001PHS0508-YA001主要功能为局端模块提供安装支撑，使局端模块能够安装在19英寸标准机柜上；为局端模块提供－48VDC配电。将－48VDC变换成140/280VDC；将U口信号与140/280VDC电压混合；U口引出线防雷。为PHS基站提供220VAC市电或140/280VDC远供电源；远端220VAC市电接入；U口信号与140/280VDC电压混合输入；U口信号与140/280VDC电压分离输出；各端口防雷。1.3产品原理框图1.3.1系统框图第3页共21页第2页共21页滤波DC/DC升压变换信号和直流高压混合防雷－48VDC局端模块通讯信号通讯信号与140/280VDC混合图－2编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页1.3.2工作原理：PHS0508小灵通基站远供电源系统分为局端模块和远端模块两个部分，直流48V电源进入局端模块后，通过DC/DC变换器，变成140/280V的高压直流电，基站控制器里的通讯信号在局端模块里与140/280V直流电混合，通过U口输出，利用已经铺设好的4-8对双绞线，把电源和信号同时传送到基站所在的远端模块，远端模块再把140/280V直流电和通信信号分离，送入小灵通基站。远端模块具有UPS功能，即远端模块有市电220V交流输入口，在基站安装处市电正常时，远端模块把市电直接送入基站，在基站安装处市电不正常时，远端模块切换成280V直流电对基站供电，使小灵通基站在没有市电的情况下也能正常工作。1.3.3局端模块框图工作原理：电信机房的－48VDC接入局端模块后，通过滤波器进行滤波，再通过DC/DC变换器把－48V直流电源提升到140/280VDC，140/280V直流高压在混合电路内与通讯ISDN信号混合，经过防雷网络后从局端模块输出。输出的信号是电源和通讯信号的混合信号，可以在4～8对双绞线上同时传输。1.3.4远端模块框图第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页工作原理：ISDN和140/280VDC的混合信号进入远端模块后，先通过输入防雷网络进行防雷保护，然后接入信号分离电路把ISDN通讯信号和140/280V高压电源信号分离，分离后的ISDN信号直接接入输出防雷网络，然后输出到PHS基站。分离后的140/280V高压直流电接入“市电/DC切换电路”，当基站安装现场有220VAC市电时，140/280V高压直流电不输出，而是直接把市电通过防雷网络后给基站供电，当基站...
