室内采暖管道安装工程849940441VIP免费

室内采暖管道安装工程849940441_第1页
1/23

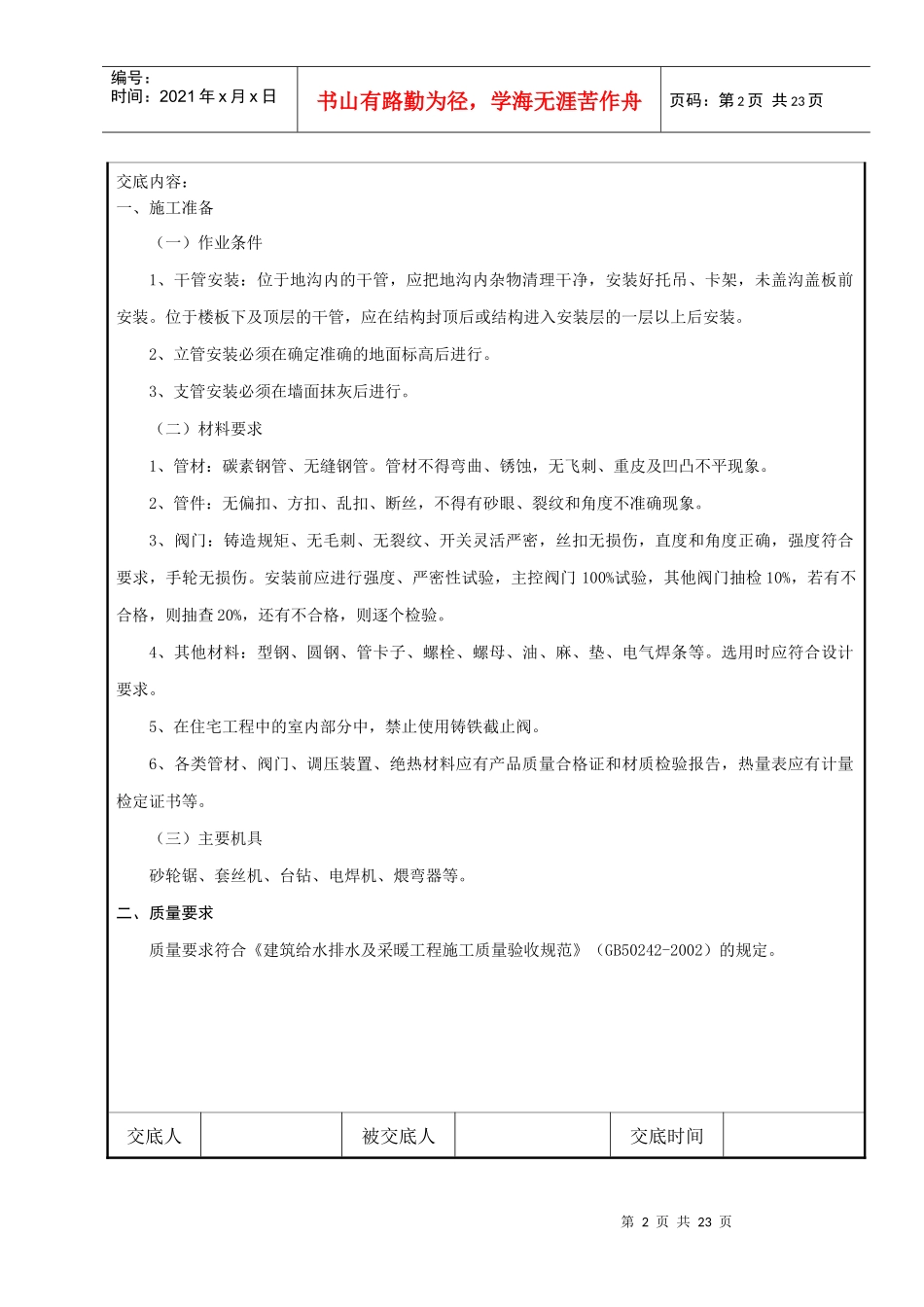

室内采暖管道安装工程849940441_第2页
2/23
室内采暖管道安装工程849940441_第3页
3/23
第1页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共23页施工技术交底施工单位名称××市建筑工程有限责任公司单位工程名称××监狱扩建工程配电室分部工程名称安装工程分项工程名称室内采暖管道安装工程第2页共23页第1页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共23页交底内容:一、施工准备(一)作业条件1、干管安装:位于地沟内的干管,应把地沟内杂物清理干净,安装好托吊、卡架,未盖沟盖板前安装。位于楼板下及顶层的干管,应在结构封顶后或结构进入安装层的一层以上后安装。2、立管安装必须在确定准确的地面标高后进行。3、支管安装必须在墙面抹灰后进行。(二)材料要求1、管材:碳素钢管、无缝钢管。管材不得弯曲、锈蚀,无飞刺、重皮及凹凸不平现象。2、管件:无偏扣、方扣、乱扣、断丝,不得有砂眼、裂纹和角度不准确现象。3、阀门:铸造规矩、无毛刺、无裂纹、开关灵活严密,丝扣无损伤,直度和角度正确,强度符合要求,手轮无损伤。安装前应进行强度、严密性试验,主控阀门100%试验,其他阀门抽检10%,若有不合格,则抽查20%,还有不合格,则逐个检验。4、其他材料:型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。选用时应符合设计要求。5、在住宅工程中的室内部分中,禁止使用铸铁截止阀。6、各类管材、阀门、调压装置、绝热材料应有产品质量合格证和材质检验报告,热量表应有计量检定证书等。(三)主要机具砂轮锯、套丝机、台钻、电焊机、煨弯器等。二、质量要求质量要求符合《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)的规定。交底人被交底人交底时间第3页共23页第2页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共23页施工技术交底施工技术交底第4页共23页第3页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共23页施工单位名称××市建筑工程有限责任公司单位工程名称××监狱扩建工程配电室分部工程名称安装工程分项工程名称室内采暖管道安装工程第5页共23页第4页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共23页施工技术交底交底内容:项序检查项目允许偏差或允许值主控项目1管道安装坡度第8.2.1条2采暖系统水压试验第8.6.1条3采暖系统冲洗、试运行和调试第8.6.2条、第8.6.3条4补偿器的制作、安装及预拉伸第8.2.2条、第8.2.5条、第8.2.6条5平衡阀、调节阀、除污器等安装第8.2.3条、第8.2.4条一般项目1热量表、疏水器、除污器等安装第8.2.7条2钢管焊接第8.2.8条3采暖入口及分户计量入户装置安装第8.2.9条4管道连接及散热器支管安装第8.2.10条、第8.2.11条、第8.2.12条第8.2.13条、第8.2.14条、第8.2.15条5管道及金属支架的防腐第8.2.16条6管道安装允许偏差横管道纵、横方向弯曲(㎜)每1m管径≤100㎜1管径>100㎜1.5全长(25m以上)管径≤100㎜≯13管径>100㎜≯25立管垂直度(㎜)每1m2全长(25m以上)≯10弯管椭圆率管径≤100㎜10%管径>100㎜8%折皱不平度㎜管径≤100㎜4管径>100㎜57管道保温允许偏差厚度+0.1δ-0.05δ表面平整度㎜卷材5涂抹10三、工艺流程安装准备→预制加工→卡架安装→干管安装→立管安装→支管安装→试压→冲洗→防腐→保温→调试四、操作工艺(一)安装准备1、认真熟悉图纸,配合土建施工进度,预留槽洞及安装预埋件。交底人被交底人第6页共23页第5页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共23页施工单位名称××市建筑工程有限责任公司单位工程名称××监狱扩建工程配电室分部工程名称安装工程分项工程名称室内采暖管道安装工程第7页共23页第6页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共23页交底内容:2、按设计图纸画出管路的位置、管径、变径、预留口、坡向、卡架位置等施工草图,包括干管起点、末端和拐弯、节点、预留口、坐标位置等。绘制草图时注意:(1)公称直径≤32㎜的管道宜采用螺纹连接,公称直径>32㎜的宜采用焊接。(2)多种管道交叉时的避让原则:冷水让热...
