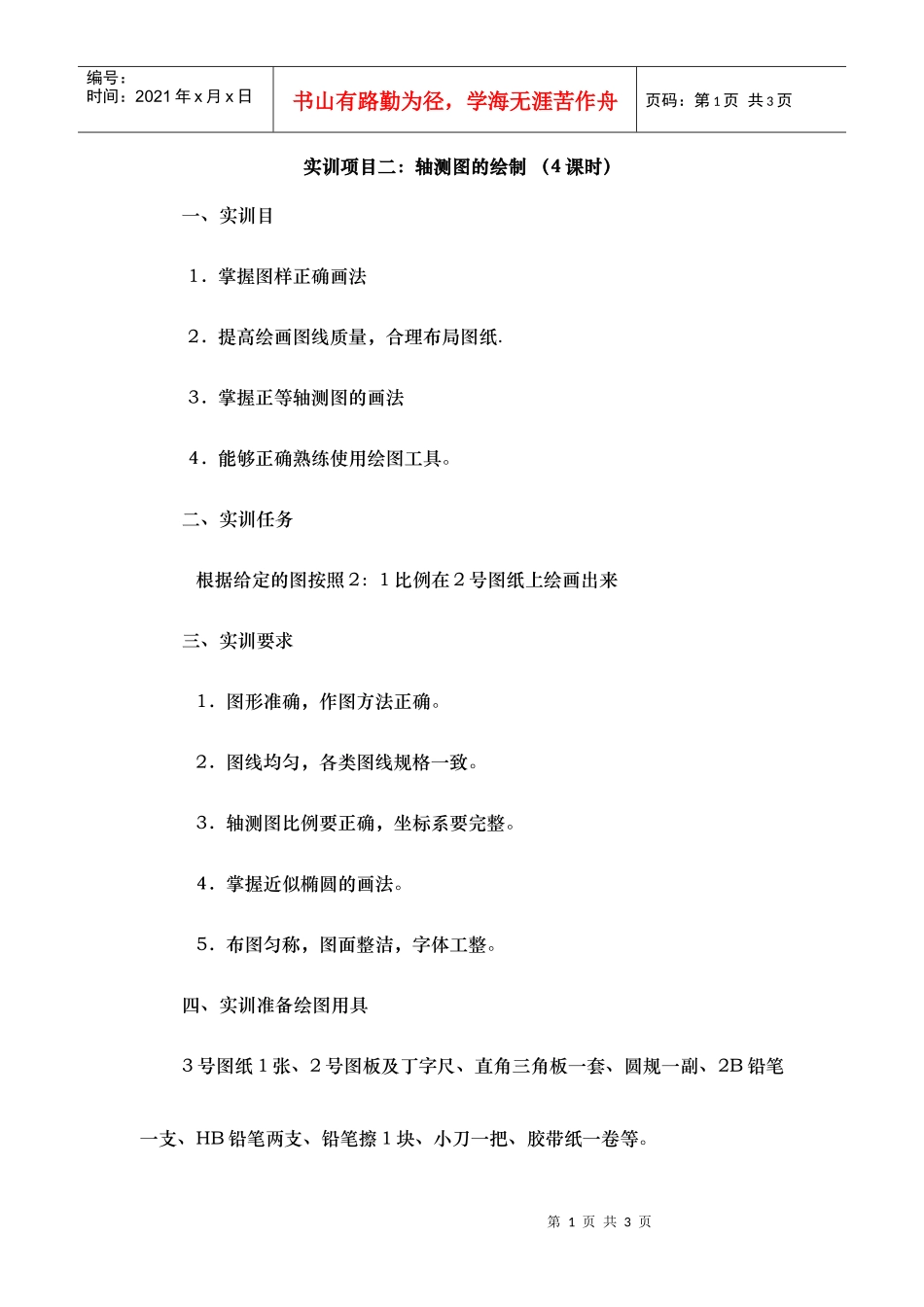

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页实训项目二：轴测图的绘制（4课时）一、实训目1．掌握图样正确画法2．提高绘画图线质量，合理布局图纸.3．掌握正等轴测图的画法4．能够正确熟练使用绘图工具。二、实训任务根据给定的图按照2：1比例在2号图纸上绘画出来三、实训要求1．图形准确，作图方法正确。2．图线均匀，各类图线规格一致。3．轴测图比例要正确，坐标系要完整。4．掌握近似椭圆的画法。5．布图匀称，图面整洁，字体工整。四、实训准备绘图用具3号图纸1张、2号图板及丁字尺、直角三角板一套、圆规一副、2B铅笔一支、HB铅笔两支、铅笔擦1块、小刀一把、胶带纸一卷等。第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页五、实训方法与步骤1．分析图形，确定画图顺序。2．画出正等测图的坐标系，圆点定在前面中心位置。3．画最底下的四棱体。4．画中间实体，先确定圆柱轴心位置，用四心法画法画近似椭圆。5．画顶上的实体，方法与第4步相同。6．画出底面及中间的槽。7．将看不见的线擦去。8．加深、加粗图线。六、填写标题栏内容第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页
