富莱克时间、流量型水处理操作手册VIP免费

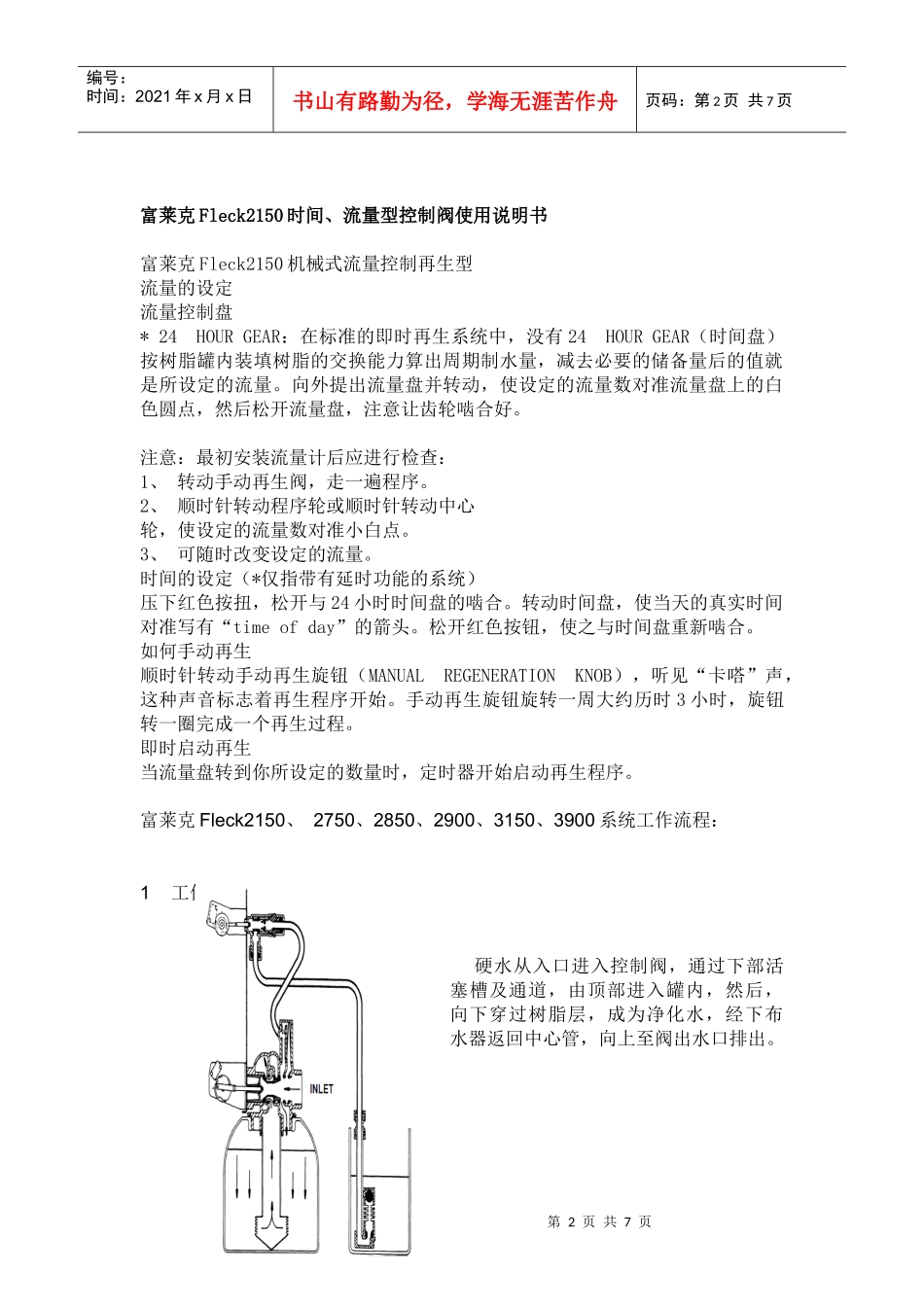

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页富莱克Fleck2150时间、流量型控制阀使用说明书富莱克Fleck2150机械式流量控制再生型流量的设定流量控制盘*24HOURGEAR：在标准的即时再生系统中，没有24HOURGEAR（时间盘）按树脂罐内装填树脂的交换能力算出周期制水量，减去必要的储备量后的值就是所设定的流量。向外提出流量盘并转动，使设定的流量数对准流量盘上的白色圆点，然后松开流量盘，注意让齿轮啮合好。注意：最初安装流量计后应进行检查：1、转动手动再生阀，走一遍程序。2、顺时针转动程序轮或顺时针转动中心轮，使设定的流量数对准小白点。3、可随时改变设定的流量。时间的设定（*仅指带有延时功能的系统）压下红色按扭，松开与24小时时间盘的啮合。转动时间盘，使当天的真实时间对准写有“timeofday”的箭头。松开红色按钮，使之与时间盘重新啮合。如何手动再生顺时针转动手动再生旋钮（MANUALREGENERATIONKNOB），听见“卡嗒”声，这种声音标志着再生程序开始。手动再生旋钮旋转一周大约历时3小时，旋钮转一圈完成一个再生过程。即时启动再生当流量盘转到你所设定的数量时，定时器开始启动再生程序。富莱克Fleck2150、2750、2850、2900、3150、3900系统工作流程：1工作位置硬水从入口进入控制阀，通过下部活塞槽及通道，由顶部进入罐内，然后，向下穿过树脂层，成为净化水，经下布水器返回中心管，向上至阀出水口排出。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页2反洗位置硬水从入口进入控制阀，通过下部活塞槽及活塞环岸，向下经中心管、下布水器进入罐内，再向上经树脂层、控制阀流道、顶部活塞槽，从排污口排出。反洗的目的是为了松动树脂床，清洗吸附在表面的杂质等。3盐吸位置硬水从入口进入控制阀，经下部活塞槽，流过射流器喷嘴产生负压，从而从盐罐吸入盐水。盐水向下流经树脂层，穿过下布水器，沿中心管向上，流回活塞中心孔，并从排污口排出。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页4慢速清洗位置吸完所有盐水后，硬水继续从入口进入控制阀，通过下部活塞槽，流过喷嘴，向下穿过树脂层，从下布水器进入中心管，向上进入活塞中心孔，最后从排污口流出。5快速清洗位置硬水从入口进入控制阀，通过下部活塞槽及活塞环岸，向下经中心管、下布水器进入罐内，再向上经树脂层、控制阀流道、顶部活塞槽，从排污口排出。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页5盐箱重注水位置硬水从入口进入控制阀，部分硬水经下部活塞槽，射流器喉管，吸盐阀及吸盐限流垫圈，注入盐箱。其全硬水经下部活塞槽至罐顶，向下穿过树脂层，变成净化水，进入下布水器，沿中心管向上，并从阀体出口排出。注意：盐罐会自动补充水，因此盐罐内的盐量应随时保持在能满足下一个再生过程的需要。1、软水必须安装在牢固的水平面上，附近应设计有排水管道。2、盐罐安放应靠近树脂罐，为提高吸盐率，应尽量缩短吸盐管的长度尺寸。3、装填石英砂：装填前应将中心管放置在树脂罐的中央（此时不应打开中心管上端的封口胶带，避免砂石和树脂进入升降管），然后放入石英砂，并使砂层在罐低铺平。4、装填树脂：将处理好的树脂按照核定的装填量放入树脂罐。5、取下中心管上的胶带，将中心管上端对正控制阀底部中央的承插口，小心地沿顺时针方向转动控制阀（注意：安装控制阀的过程中，一定要确保中心管插入阀体），直至控制阀紧固在罐体上。6、按照安装原理图所示，配接管道和电源。7、启动软水器是，应关闭旁通阀，然后打开出口控制阀，最后缓漫开启进口控制阀（注意：如进口控制阀开启过快，管道内的水和残留的空气会进入软水器造成树脂随水流跑出树脂罐）。8、按照说明书介绍的方法设定时间和程序控制器。在最初使用阶段需加强水第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯...
