工程展开计算方法62930686VIP免费

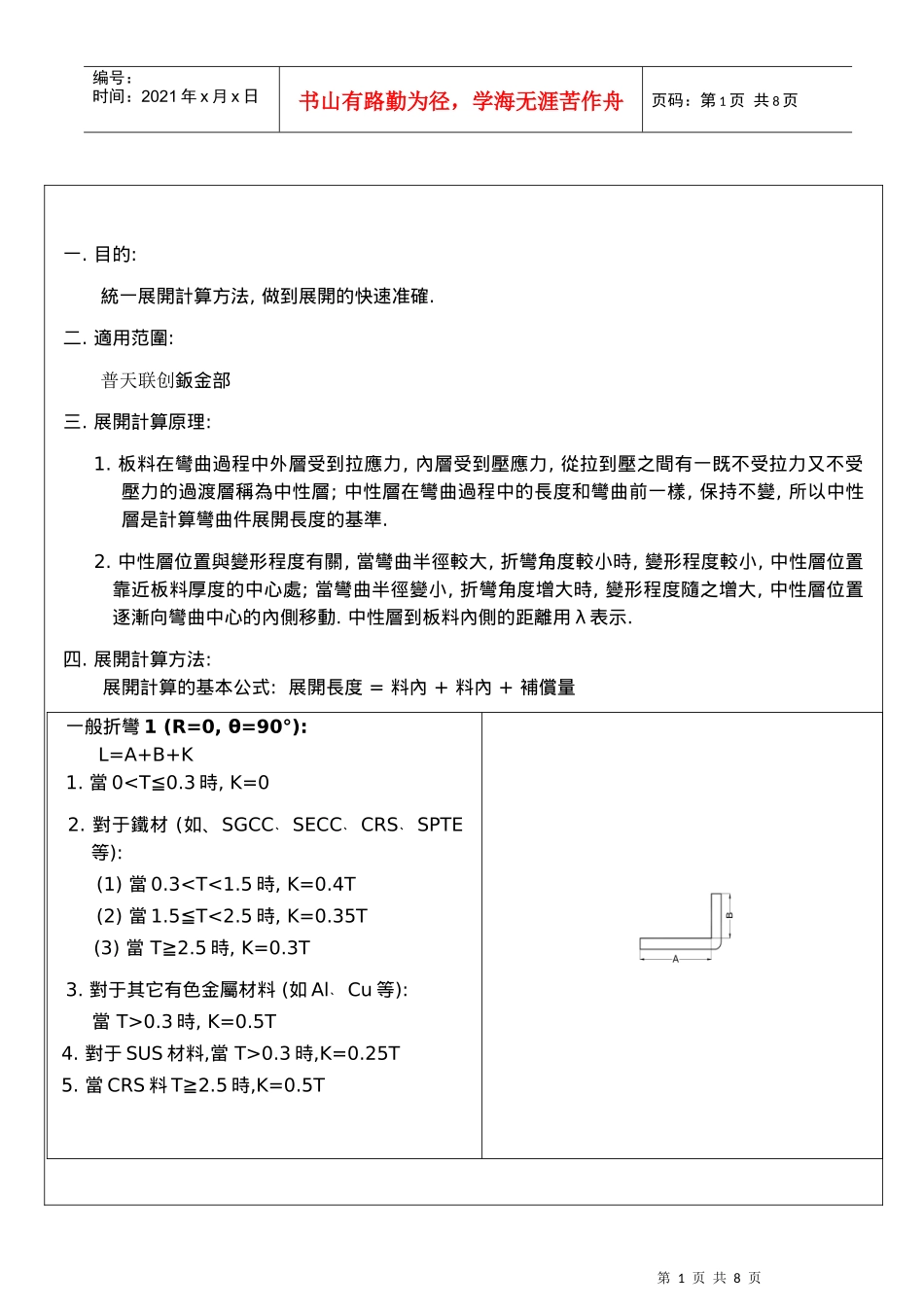

工程展开计算方法62930686_第1页
1/8

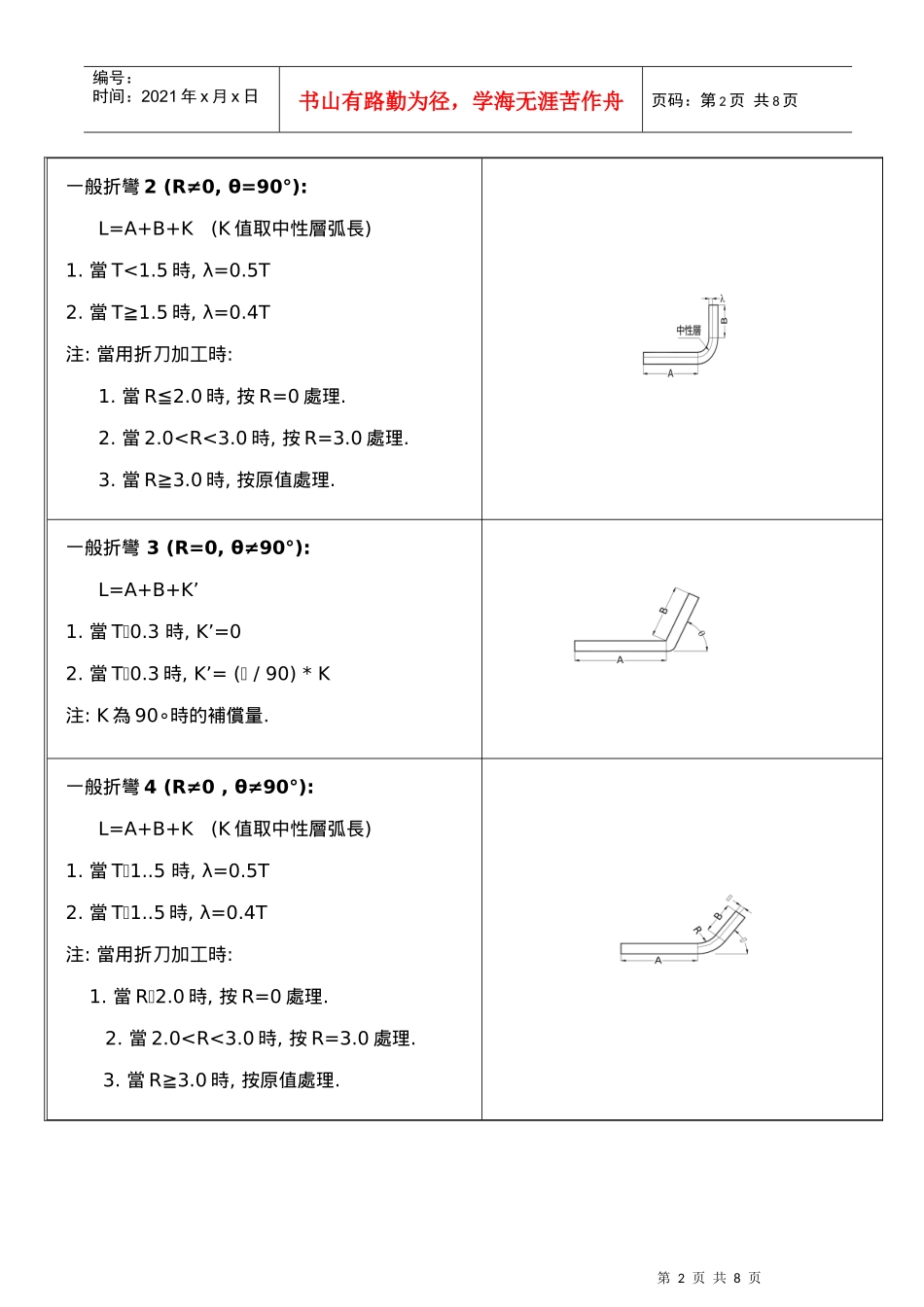

工程展开计算方法62930686_第2页
2/8

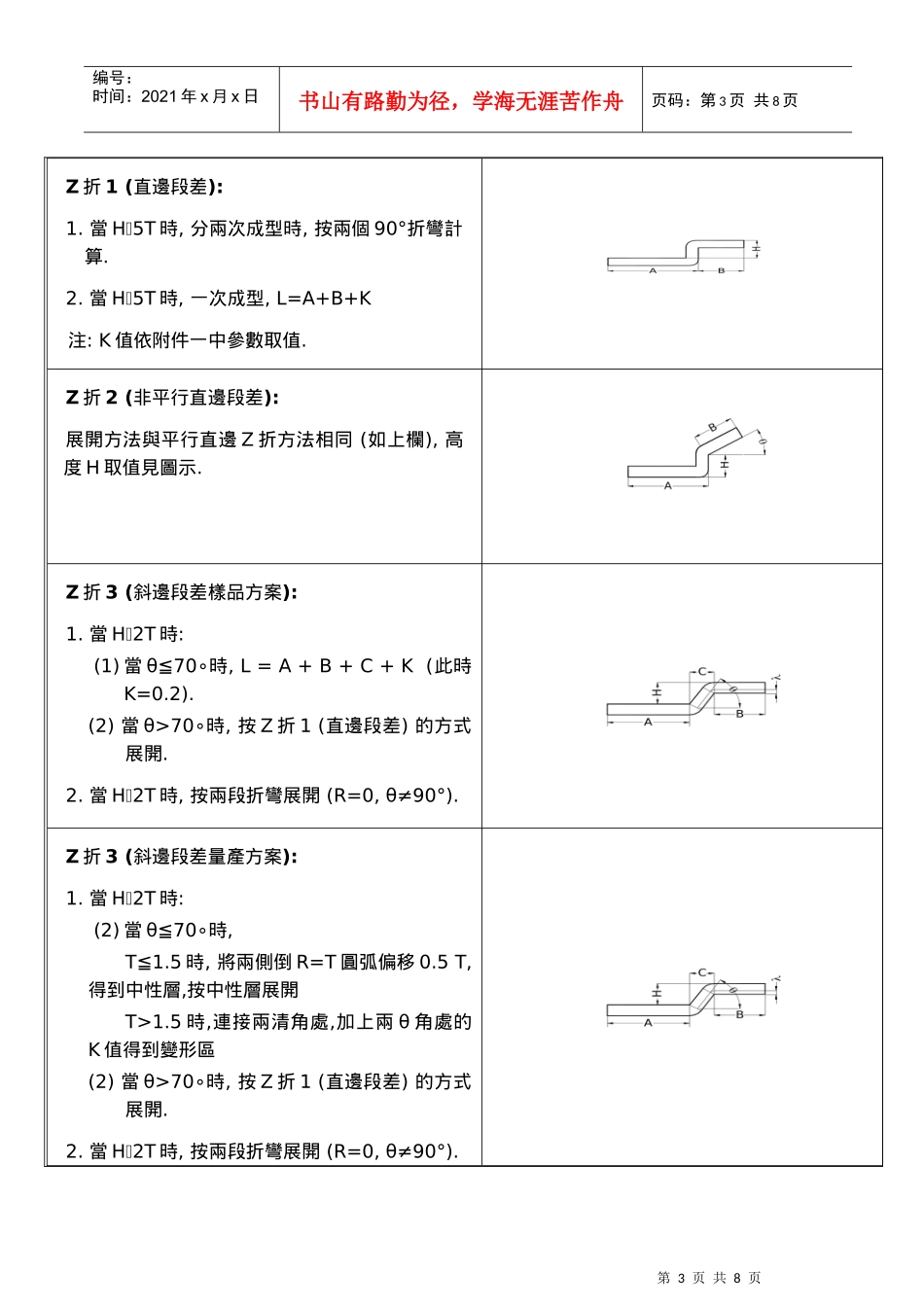

工程展开计算方法62930686_第3页
3/8
第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共8页一.目的:統一展開計算方法,做到展開的快速准確.二.適用范圍:普天联创鈑金部三.展開計算原理:1.板料在彎曲過程中外層受到拉應力,內層受到壓應力,從拉到壓之間有一既不受拉力又不受壓力的過渡層稱為中性層;中性層在彎曲過程中的長度和彎曲前一樣,保持不變,所以中性層是計算彎曲件展開長度的基準.2.中性層位置與變形程度有關,當彎曲半徑較大,折彎角度較小時,變形程度較小,中性層位置靠近板料厚度的中心處;當彎曲半徑變小,折彎角度增大時,變形程度隨之增大,中性層位置逐漸向彎曲中心的內側移動.中性層到板料內側的距離用λ表示.四.展開計算方法:展開計算的基本公式:展開長度=料內+料內+補償量一般折彎1(R=0,θ=90°):L=A+B+K1.當00.3時,K=0.5T4.對于SUS材料,當T>0.3時,K=0.25T5.當CRS料T≧2.5時,K=0.5T第2页共8页第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共8页一般折彎2(R≠0,θ=90°):L=A+B+K(K值取中性層弧長)1.當T<1.5時,λ=0.5T2.當T≧1.5時,λ=0.4T注:當用折刀加工時:1.當R≦2.0時,按R=0處理.2.當2.070∘時,按Z折1(直邊段差)的方式展開.2.當H2T時,按兩段折彎展開(R=0,θ≠90°).Z折3(斜邊段差量產方案):1.當H2T時:(2)當θ≦70∘時,T≦1.5時,將兩側倒R=T圓弧偏移0.5T,得到中性層,按中性層展開T>1.5時,連接兩清角處,加上兩θ角處的K值得到變形區(2)當θ>70∘時,按Z折1(直邊段差)的方式展開.2.當H2T時,按兩段折彎展開(R=0,θ≠90°).第4页共8页第3页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共8页Z折4(過渡段為兩圓弧相切):1.H≦2T段差過渡處為非直線段兩圓弧相切展開時,取基體外側兩圓弧相切點處作垂線,向內側偏移一個料厚按圖示處理,然后按Z折1(直邊段差)方式展開.2.H>2T,請示后再按指示處理.抽孔與抽牙孔:抽孔尺寸計算原理為體積不變原理,即抽孔前后材料體積不變;一般抽孔,按下列公式計算,式中參數見右圖(設預沖孔徑為X,–并加上修正系數0.1):1.若抽孔為抽牙孔(抽孔后攻牙),則S取值原則如下:(1)T≦0.5時,取S=100%T(2)0.5
