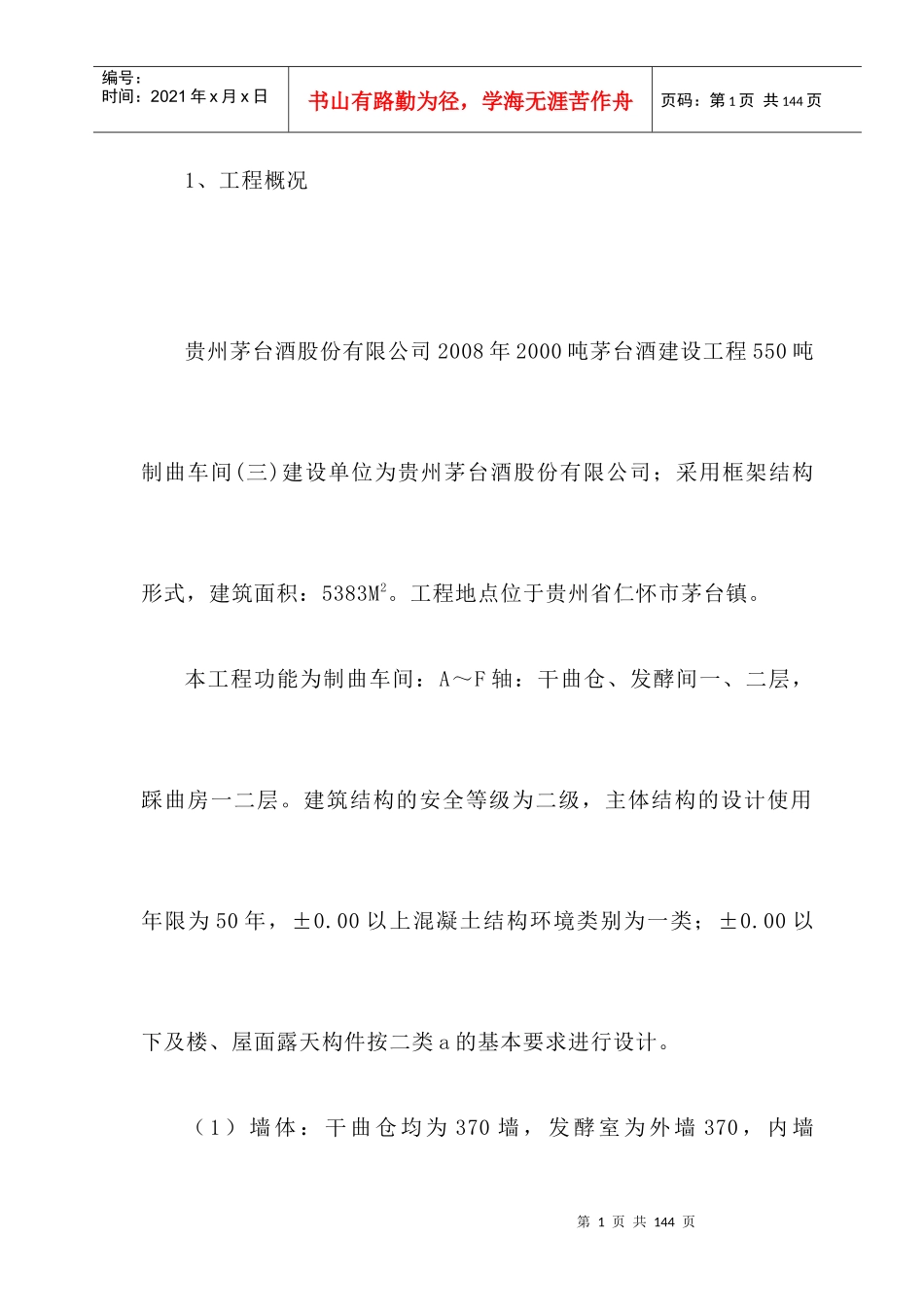

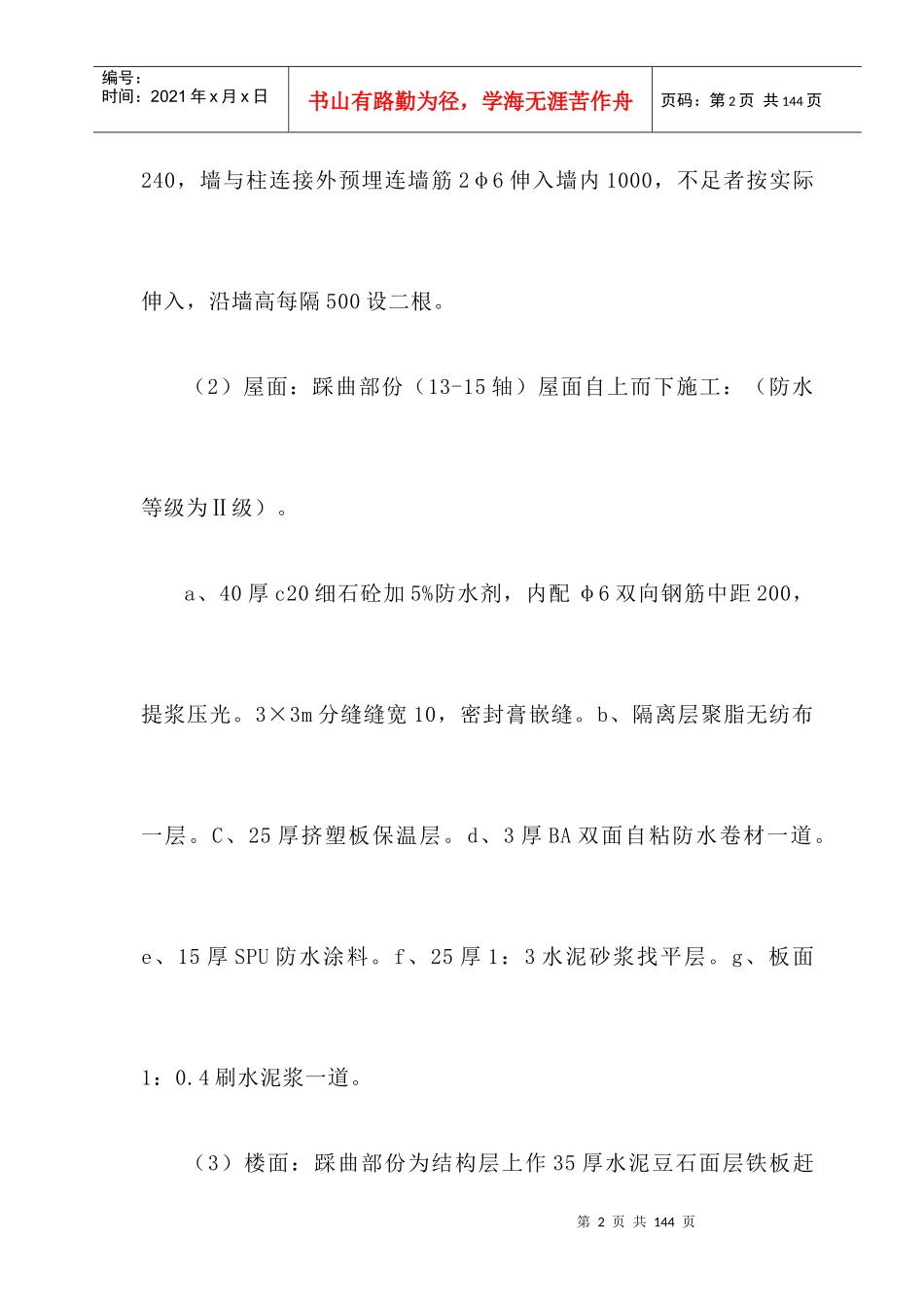

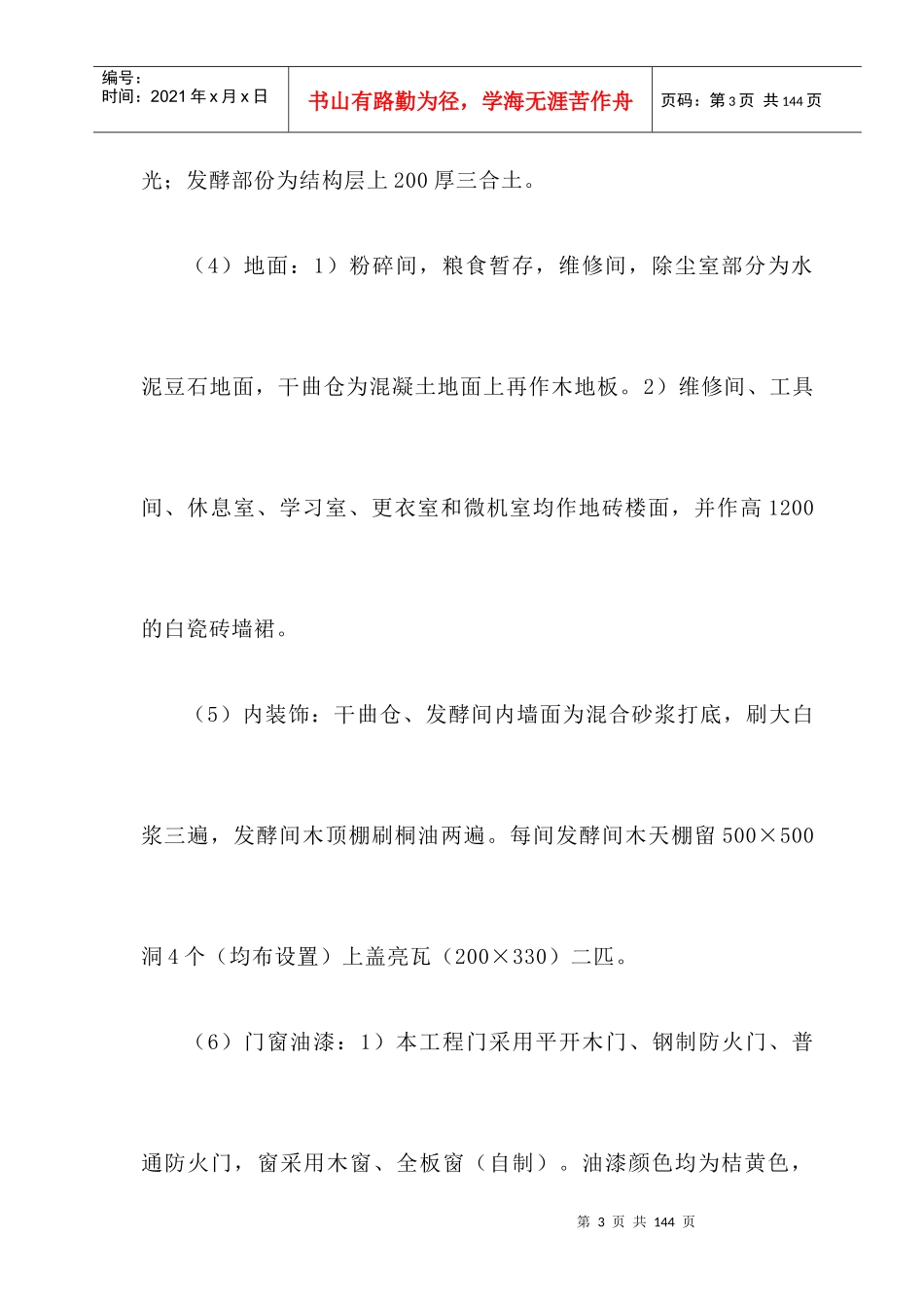

第1页共144页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共144页1、工程概况贵州茅台酒股份有限公司2008年2000吨茅台酒建设工程550吨制曲车间(三)建设单位为贵州茅台酒股份有限公司；采用框架结构形式，建筑面积：5383M2。工程地点位于贵州省仁怀市茅台镇。本工程功能为制曲车间：A～F轴：干曲仓、发酵间一、二层，踩曲房一二层。建筑结构的安全等级为二级，主体结构的设计使用年限为50年，±0.00以上混凝土结构环境类别为一类；±0.00以下及楼、屋面露天构件按二类a的基本要求进行设计。（1）墙体：干曲仓均为370墙，发酵室为外墙370，内墙第2页共144页第1页共144页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共144页240，墙与柱连接外预埋连墙筋2φ6伸入墙内1000，不足者按实际伸入，沿墙高每隔500设二根。（2）屋面：踩曲部份（13-15轴）屋面自上而下施工：（防水等级为Ⅱ级）。a、40厚c20细石砼加5%防水剂，内配φ6双向钢筋中距200，提浆压光。3×3m分缝缝宽10，密封膏嵌缝。b、隔离层聚脂无纺布一层。C、25厚挤塑板保温层。d、3厚BA双面自粘防水卷材一道。e、15厚SPU防水涂料。f、25厚1：3水泥砂浆找平层。g、板面1：0.4刷水泥浆一道。（3）楼面：踩曲部份为结构层上作35厚水泥豆石面层铁板赶第3页共144页第2页共144页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共144页光；发酵部份为结构层上200厚三合土。（4）地面：1）粉碎间，粮食暂存，维修间，除尘室部分为水泥豆石地面，干曲仓为混凝土地面上再作木地板。2）维修间、工具间、休息室、学习室、更衣室和微机室均作地砖楼面，并作高1200的白瓷砖墙裙。（5）内装饰：干曲仓、发酵间内墙面为混合砂浆打底，刷大白浆三遍，发酵间木顶棚刷桐油两遍。每间发酵间木天棚留500×500洞4个（均布设置）上盖亮瓦（200×330）二匹。（6）门窗油漆：1）本工程门采用平开木门、钢制防火门、普通防火门，窗采用木窗、全板窗（自制）。油漆颜色均为桔黄色，第4页共144页第3页共144页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共144页室内用普通磁性调和漆，室外用普通油性调和漆。2）制曲车间干曲仓大门需另设闸板门，长为1.8米作导槽，采用膨胀螺栓固定。门闸板采用50mm厚，宽为200mm的松枋门为百页钢大门。3）干曲仓上部高窗为中悬木百页窗。（7）楼梯：楼梯面层均为20厚1：2水泥砂浆铁板压光，室外楼梯入口处标高均比同层室内楼面标高低20。（8）其它：1）屋面检修梯、落水管颜色采用浅灰色；木门颜色采用米黄色。2）建筑四周作1000宽60厚C10砼护坡及250宽明沟，通过斜道处加沟盖板。3）所有底层窗在外加φ16＠110防盗条，第5页共144页第4页共144页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共144页微机室加钢管防盗门窗加φ16＠110防盗条。4）所有雨水管下到地坪后一定要进入排水沟。5）堡坎和地坪高差大于800应作φ75钢管扶手，立管为φ20钢管＠110高1050，在挡墙顶面应予埋100×100×6钢板与φ20主管焊牢。1.3、结构概况：结构体型为现浇钢筋混凝土框架结构，框架为非抗震框架。（1）设计荷载：1）工艺提供的楼面活荷载：干曲仓：39KN/m2；发酵间：12KN/m2；踩曲间凉堂：5.05KN/m2。2）楼、屋面均布活荷载：上人屋面：2.0KN/m2；楼梯间：2.5KN/m2。3）填充墙第6页共144页第5页共144页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共144页容量：19KN/m3。（2）基础：基础工程共有203根矩形桩，桩身在3.40m～20.52m长左右。1）桩基础采用C20混凝土，桩顶标高下1000采用C30混凝土。护壁为C20混凝土，钢筋为φ-HPB235；(2）桩钢筋保护层厚度为50mm。基础梁底置于桩基础顶部以减小基础梁净跨，当基础梁底与桩基础顶部有高差时，采用素砼作梁垫，梁垫砼强度等级同基础梁，梁垫宽为基础梁加200mm，梁垫长为柱边至桩边。桩基护壁进入强风化岩石后可取消。当桩长小于4米时桩底面设置钢筋网片，配筋为双层双向φ16＠100。第7页共144页第6页共144页编号：时间：2021年x月x日书山有路勤为径...
