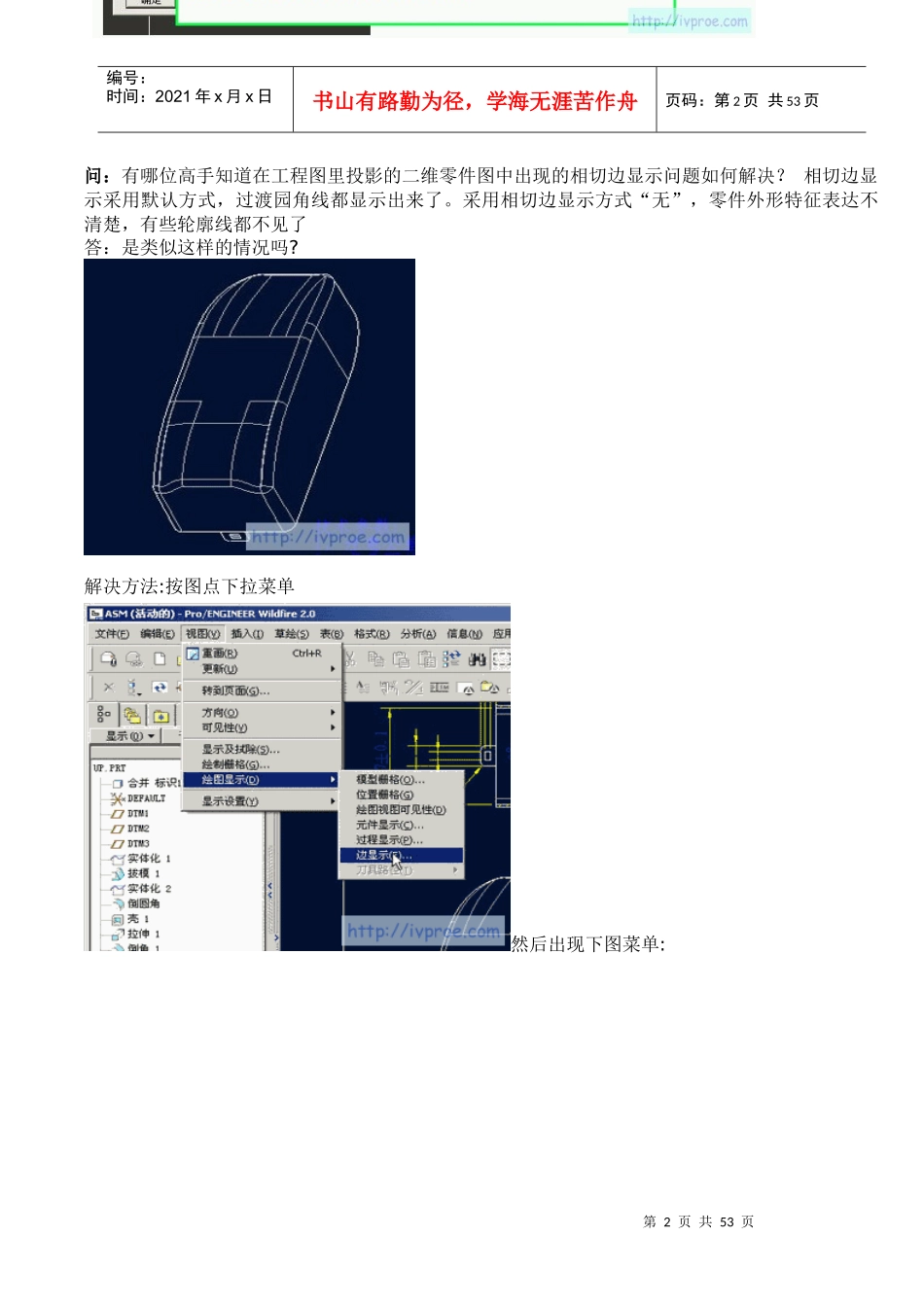

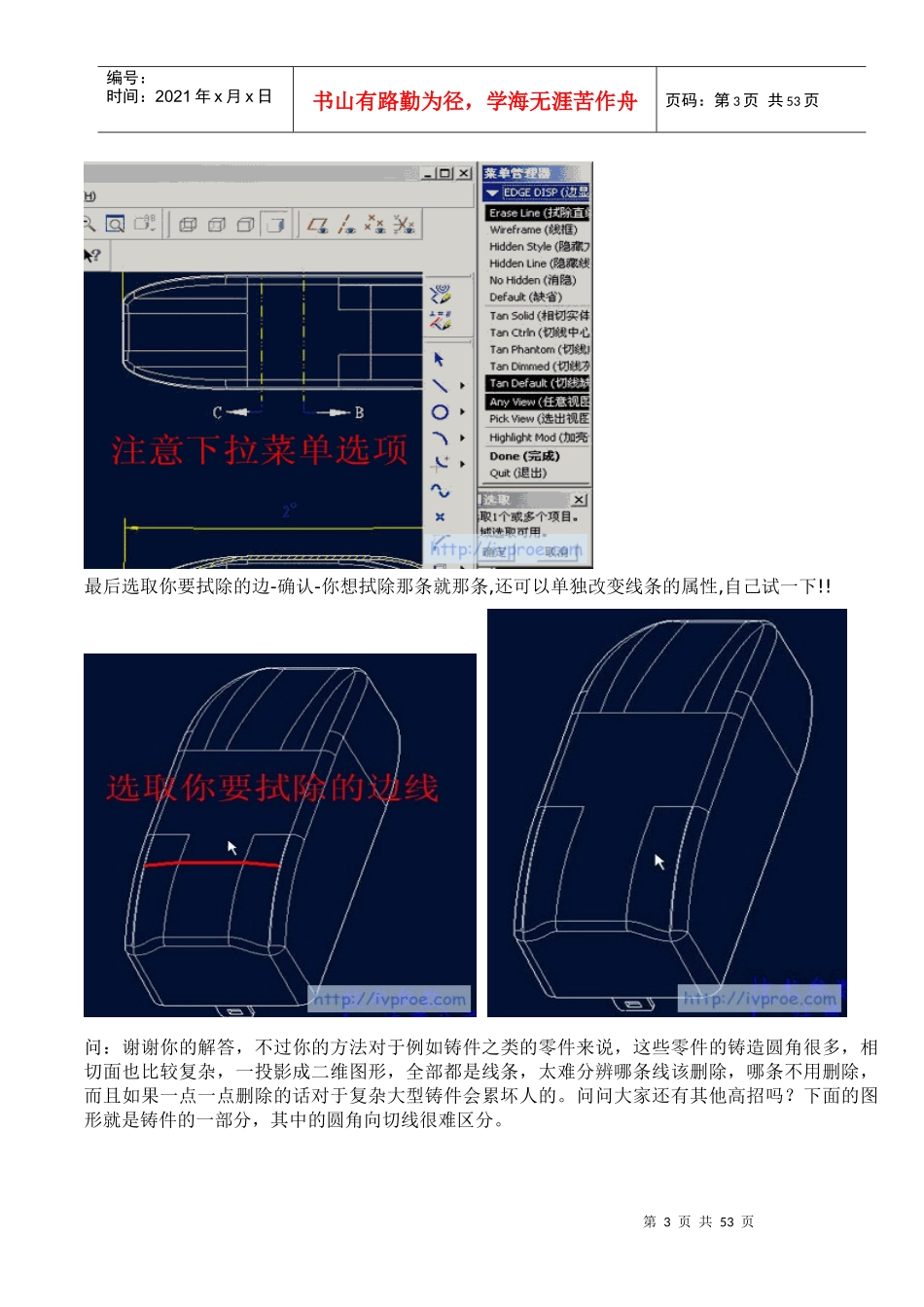

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页问：有哪位高手知道在工程图里投影的二维零件图中出现的相切边显示问题如何解决？相切边显示采用默认方式，过渡园角线都显示出来了。采用相切边显示方式“无”，零件外形特征表达不清楚，有些轮廓线都不见了答：是类似这样的情况吗?解决方法:按图点下拉菜单然后出现下图菜单:第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页最后选取你要拭除的边-确认-你想拭除那条就那条,还可以单独改变线条的属性,自己试一下!!问：谢谢你的解答，不过你的方法对于例如铸件之类的零件来说，这些零件的铸造圆角很多，相切面也比较复杂，一投影成二维图形，全部都是线条，太难分辨哪条线该删除，哪条不用删除，而且如果一点一点删除的话对于复杂大型铸件会累坏人的。问问大家还有其他高招吗？下面的图形就是铸件的一部分，其中的圆角向切线很难区分。第4页共53页第3页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共53页1.破衣打印工程图时图线细细的的看不清，粗粗的又不好看，怎么办？一句话改，在配置文件里加上pen1_line_weight2.5这一句，我们就可以控制它了，其中2.5代表线宽2.在打开文件时使用了预览的功能，part文件看得见，就是工程图看不见，郁闷呀！教你一招！在配置文件里加上save_drawing_picture_fileembed这一句，下次再打开文件使用预览功能，工程图就无处藏身了，乖乖的让你看个够。3.做加工时一定要检查模板的单位是公制还是英制的，毕竟在中国还是以公制为主，如果遇到是英制该怎么办呢？把它改为公制就好了嘛！怎么改呢？我来告诉你，在配置文件里面加上这一句：template_solidpart\prowildfire\templates\mmnspart_solid.prt就可以了，如果是在options里面改，记得要存到起始目录里面去，这样下一次启动破衣加工才会是公制模板bbs.icax.cn2yv7oB]4.野火2.0的定制对话框默认是下拉式的，看起来不是很直观，可不可以改回到以前的那种图框式的对话框呢？可以的，只要在配置文件里面该这个选项就可以了，mfg_customize_dialogno我建议将config.pro用写字板打开直接将mfg_customize_dialogno这一句添加进去就行，这样不会使得config.pro变大，影响到打开破衣的速度。另一种方法是在tools---->options里面改，不过这样子不大好会使得config.pro变大，影响到打开破衣的速度Cmfg_customize_dialogno----下拉式菜单mfg_customize_dialogyes---对话式菜单5.有很多人问要怎们设置菜单语言，现在我简单讲一下：dialog_translationno---对话框语言，yes---中文，no---英文help_translationyes---帮助语言，yes---中文，no---英文menu_translationno---菜单语言，yes---中文，no---英文，both---双语msg_translationno---信息语言，yes---中文，no---英文除了以上这些参数要设以外，电脑的环境变量也要设才可以，图片就是环境变量的设置第5页共53页第4页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共53页6.PROE可使用图层对模型中的各种元素进行管理。可将各种元素分类，同类元素或相关元素放入同一图层中，并通过控制图层的显示状态来控制元素的显隐状态。（注：只是显示/隐藏，不是隐含）2001版里：菜单“视图”---“层”，打开“层”窗口。如下：第6页共53页第5页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共53页系统有几个默认的层对基准平面、坐标系、轴、曲线、曲面进行管理。也可自建新层对part中的各种元素进行管理。层状态可显示、隐藏。对层进行操作后，需要点下方的“保存状态”将修改结果保存，并在退出“层”窗口后保存part。这样才真正将图层变更记录入part中，否则所做的修改只作用于内存中，关闭part后修改就丢失。WF2.0版里：在野火版，图层管理被集成到“导航选项卡”中。点选项卡上的“显示”---“层树”，导航卡窗口里显示图层，可进行...
