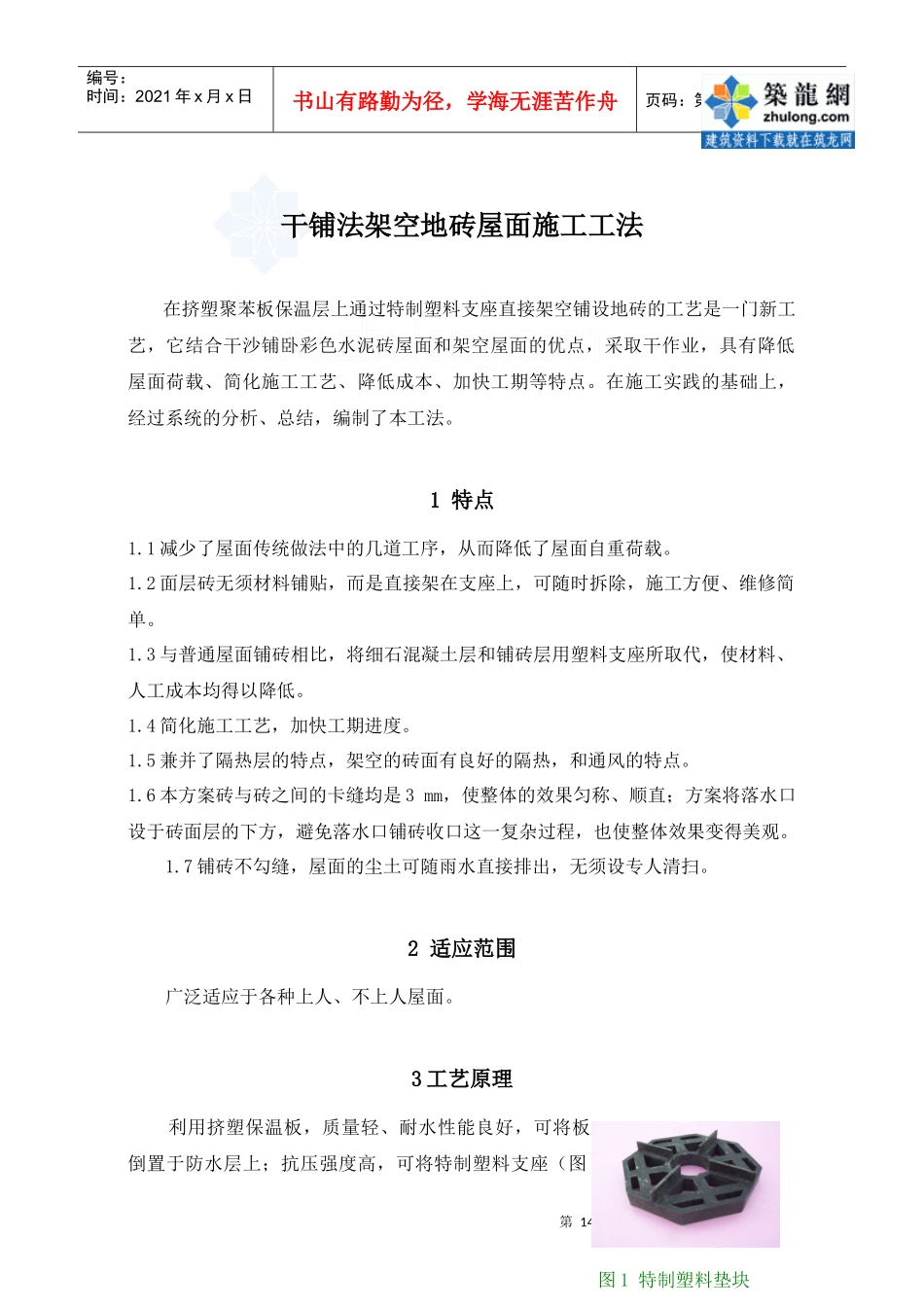

第143页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第143页共7页干铺法架空地砖屋面施工工法在挤塑聚苯板保温层上通过特制塑料支座直接架空铺设地砖的工艺是一门新工艺，它结合干沙铺卧彩色水泥砖屋面和架空屋面的优点，采取干作业，具有降低屋面荷载、简化施工工艺、降低成本、加快工期等特点。在施工实践的基础上，经过系统的分析、总结，编制了本工法。1特点1.1减少了屋面传统做法中的几道工序，从而降低了屋面自重荷载。1.2面层砖无须材料铺贴，而是直接架在支座上，可随时拆除，施工方便、维修简单。1.3与普通屋面铺砖相比，将细石混凝土层和铺砖层用塑料支座所取代，使材料、人工成本均得以降低。1.4简化施工工艺，加快工期进度。1.5兼并了隔热层的特点，架空的砖面有良好的隔热，和通风的特点。1.6本方案砖与砖之间的卡缝均是3mm，使整体的效果匀称、顺直；方案将落水口设于砖面层的下方，避免落水口铺砖收口这一复杂过程，也使整体效果变得美观。1.7铺砖不勾缝，屋面的尘土可随雨水直接排出，无须设专人清扫。2适应范围广泛适应于各种上人、不上人屋面。3工艺原理利用挤塑保温板，质量轻、耐水性能良好，可将板倒置于防水层上；抗压强度高，可将特制塑料支座（图图1特制塑料垫块第144页共7页第143页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第144页共7页1）直接架设在保温板上，而无须打混凝土保护层。自制塑料支座尺寸一致将面砖铺于支座上，改变了原有水泥砂浆或干砂铺砖的方法，使得施工简单、维修方便。由于屋面水是在保温板下，防水层上直接通过落水口排出屋面，所以铺砖时巧妙的将落水口置于砖面层和保温板下方，使得铺砖的整体效果匀称、美观。4工艺流程及操作要点4.1工艺流程基层清理→最薄30mm厚水泥页岩陶粒找2%坡→20mm厚1：3水泥砂浆找平层→Ⅲ+ⅢSBS防水层→50mm厚挤塑板保温层→固定自制塑料支座架→铺设面层砖4.2操作要点4.2.1基层清理：在浇注陶粒找坡层以前将混凝土楼板基层进行处理，把粘结在基层上的松动混凝土、砂浆等用錾子剔掉，用钢丝刷刷掉水泥浆皮，然后用扫帚扫净。4.2.2陶粒找坡层：最薄处30厚1：0.2：3.5水泥粉煤灰页岩陶粒找2%坡，铺设时应先根据流水方向以间距2m冲筋，在基层刷一道素水泥浆后铺设，铺设时设1.5厚分格胶条条并根据标高铺设时控制好虚铺厚度，分格缝的间距不大于6m，在用木杠刮平后用滚筒滚压密实。全部操作应再2h内完成，并洒水养护7d。4.2.3水泥砂浆找平层：根据坡度要求，拉线找坡，按2m贴灰饼铺抹找平砂浆时，先按流水方向以间距2m冲筋，并设置找平层分格缝，分格缝宽度6m，放置分格缝胶条时，在已定分格缝的位置上放置分格胶条，胶条上平与灰筋同配比的水泥砂浆进行装档抹灰，以灰筋和胶条为准用木杠搓平，待收水后用铁抹子压实抹平。按分格块装灰、抹平，用刮杠靠冲筋条刮平，找坡后用木抹子搓平，用铁抹子压光，待浮水沉失后，在用铁抹子压第二遍即可交活。找平层水泥砂浆用体积比为1：3，拌和稠度控制在7cm。在抹找平层的同时凡水平面层与突出屋面结构的连接处、转角处，均应做成半径为30mm～150mm的圆弧，立面抹灰高度为300mm，卷材收头的凹槽内抹灰应呈45°。排水口周围应做半径为500mm和坡度不小于5％的环形洼坑。找平层抹平、压实以后12h可浇水养护或喷冷底子右养护，第145页共7页第144页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第145页共7页一般养护7d经干燥后铺设防水层。4.2.4防水层施工：铺设防水层前，分格缝上部附加单边点粘的卷材覆盖层。施工前将验收合格的基层表面尘土、杂物清理干净。后涂刷基层处理剂，基层处理剂是将氯丁橡胶沥青胶粘剂加入工业汽油稀释，搅拌均匀，用长把滚刷均匀涂刷于基层表面上，经过4h后开始铺贴卷材，基层处理剂要均匀一致，且勿反复涂刷。待基层处理剂干燥后，先对女儿墙、落水口、管根、阴阳角等细部先做附加层，在其中心200mm的范围内均匀涂刷1mm厚的胶粘剂，干燥后再粘结一层聚脂纤维无妨布，在其上在涂刷1mm厚的胶粘剂，干燥后形成一层无接缝和弹塑性的整体附加层。伸缩缝上的附加卷材每...
