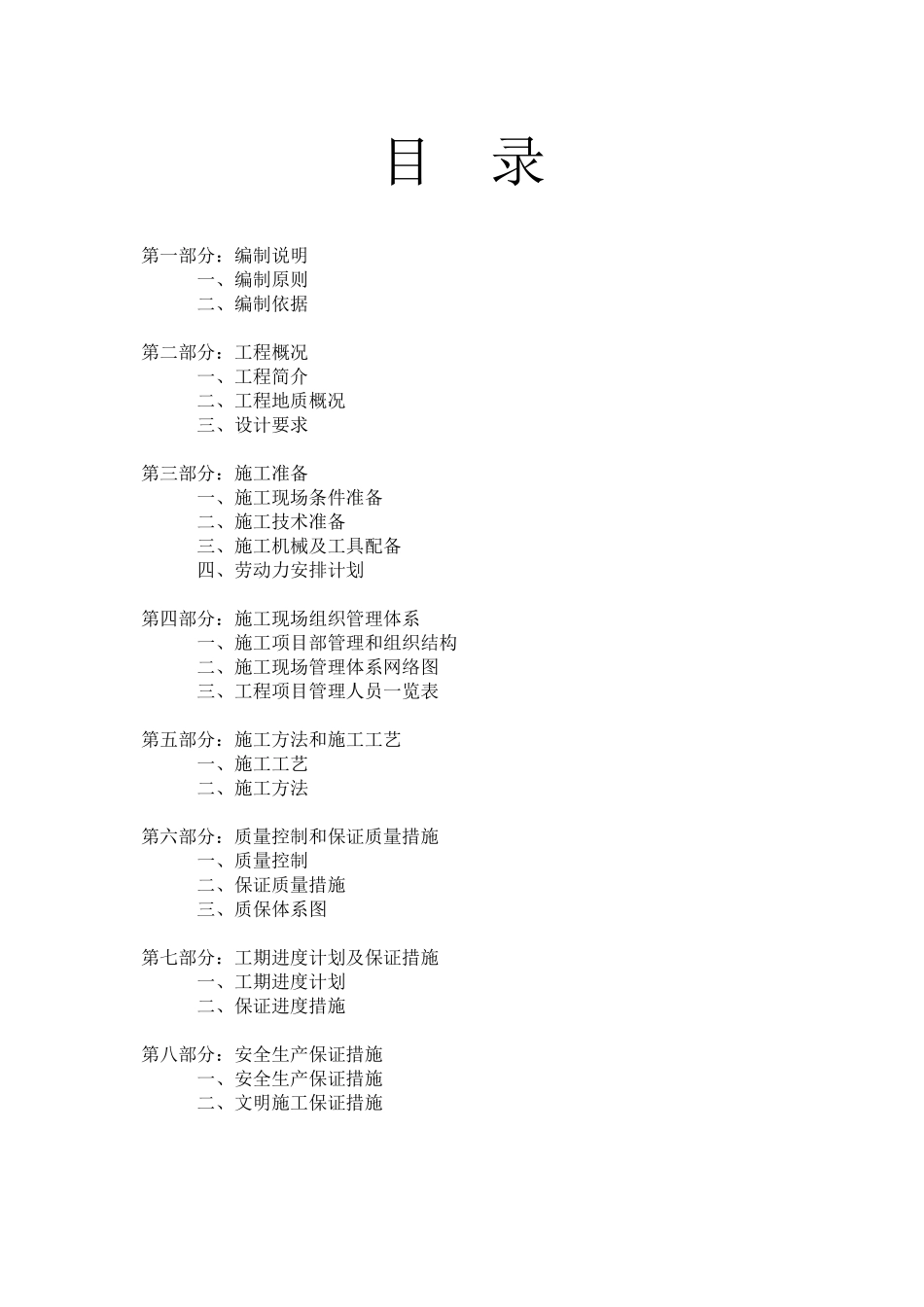

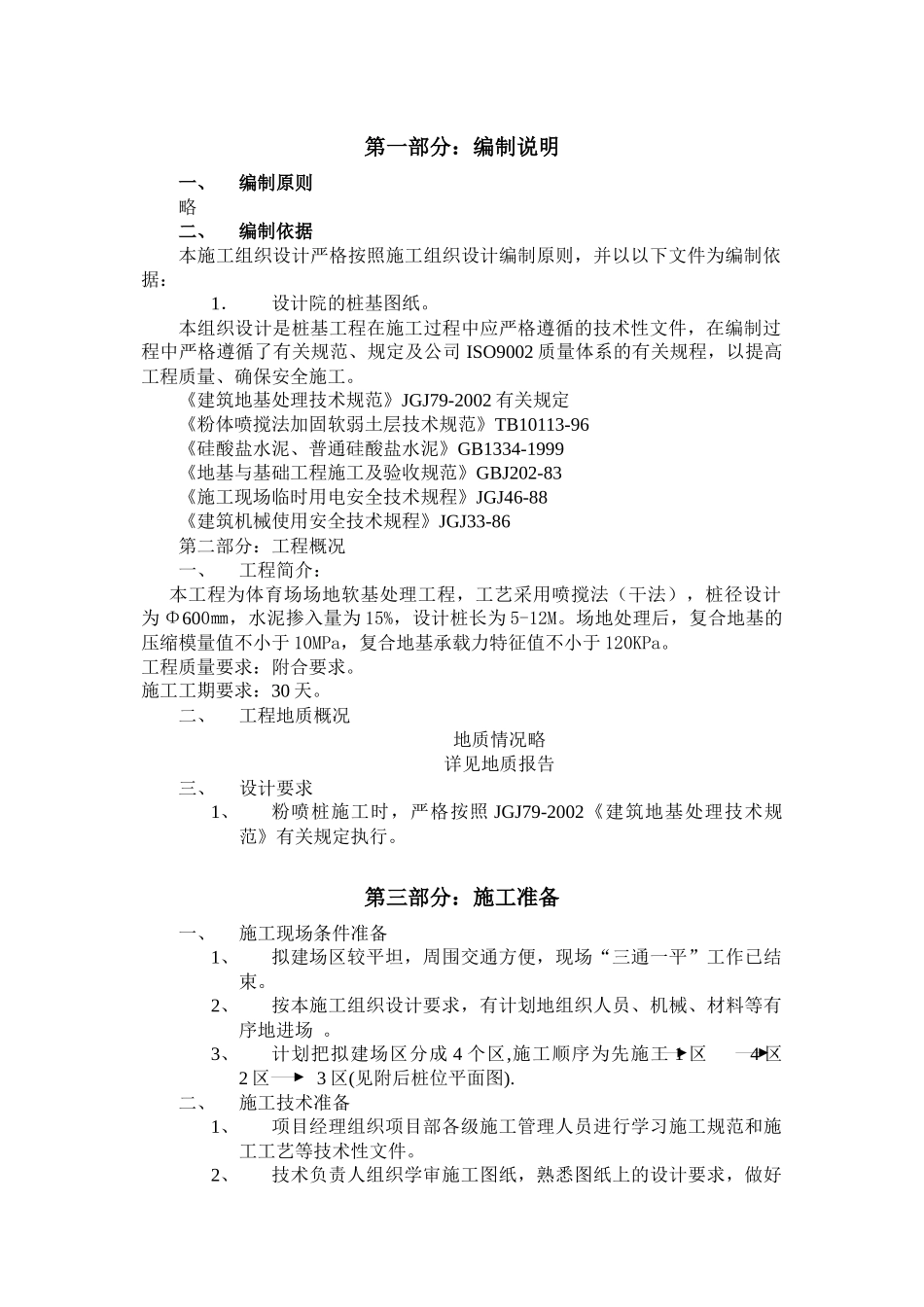

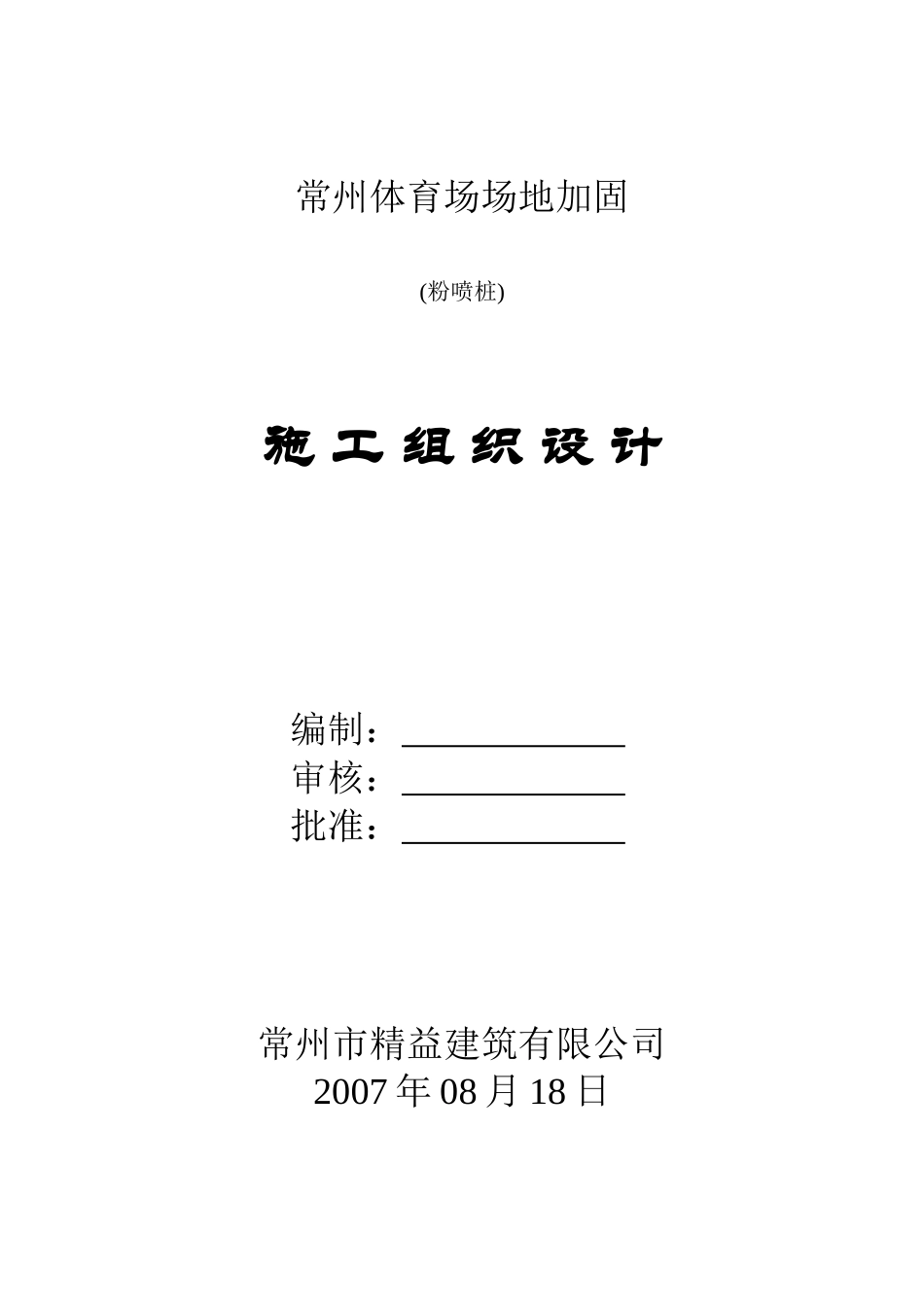

常州体育场场地加固(粉喷桩)施工组织设计编制：审核：批准：常州市精益建筑有限公司2007年08月18日目录第一部分：编制说明一、编制原则二、编制依据第二部分：工程概况一、工程简介二、工程地质概况三、设计要求第三部分：施工准备一、施工现场条件准备二、施工技术准备三、施工机械及工具配备四、劳动力安排计划第四部分：施工现场组织管理体系一、施工项目部管理和组织结构二、施工现场管理体系网络图三、工程项目管理人员一览表第五部分：施工方法和施工工艺一、施工工艺二、施工方法第六部分：质量控制和保证质量措施一、质量控制二、保证质量措施三、质保体系图第七部分：工期进度计划及保证措施一、工期进度计划二、保证进度措施第八部分：安全生产保证措施一、安全生产保证措施二、文明施工保证措施第一部分：编制说明一、编制原则略二、编制依据本施工组织设计严格按照施工组织设计编制原则，并以以下文件为编制依据：1．设计院的桩基图纸。本组织设计是桩基工程在施工过程中应严格遵循的技术性文件，在编制过程中严格遵循了有关规范、规定及公司ISO9002质量体系的有关规程，以提高工程质量、确保安全施工。《建筑地基处理技术规范》JGJ79-2002有关规定《粉体喷搅法加固软弱土层技术规范》TB10113-96《硅酸盐水泥、普通硅酸盐水泥》GB1334-1999《地基与基础工程施工及验收规范》GBJ202-83《施工现场临时用电安全技术规程》JGJ46-88《建筑机械使用安全技术规程》JGJ33-86第二部分：工程概况一、工程简介：本工程为体育场场地软基处理工程，工艺采用喷搅法（干法），桩径设计为Φ600㎜，水泥掺入量为15%，设计桩长为5-12M。场地处理后，复合地基的压缩模量值不小于10MPa，复合地基承载力特征值不小于120KPa。工程质量要求：附合要求。施工工期要求：30天。二、工程地质概况地质情况略详见地质报告三、设计要求1、粉喷桩施工时，严格按照JGJ79-2002《建筑地基处理技术规范》有关规定执行。第三部分：施工准备一、施工现场条件准备1、拟建场区较平坦，周围交通方便，现场“三通一平”工作已结束。2、按本施工组织设计要求，有计划地组织人员、机械、材料等有序地进场。3、计划把拟建场区分成4个区,施工顺序为先施工1区4区2区3区(见附后桩位平面图).二、施工技术准备1、项目经理组织项目部各级施工管理人员进行学习施工规范和施工工艺等技术性文件。2、技术负责人组织学审施工图纸，熟悉图纸上的设计要求，做好图纸会审，设计交底和施工交底工作。3、根据业主或有关部门提供的书面水准点，认真测量基准点和标高，实施定位放线，保护好控制点，有待核验。4、做好材料的进场验收工作，并按要求进行复验，合格方可投入使用。三、施工机械及工具配备根据招标文件中的工作量及工期要求，结合我公司的施工经验，我公司配备的机械设备，工器具如下表：序号机械名称规格型号数量功率备注1粉喷桩机GPP-7275成桩粉喷桩机GPP-5275成桩2空压机3W1.6/102送灰3经纬仪J2-11测量4水准仪H21测量5翻斗车若干运输6电焊机215维修机械四、劳动力安排计划1、劳动组织工地设项目经理1名；项目工程师(即技术负责人)1名；质量管理1名；材料管理1名；安全管理1名；测量管理1名；合计5人。2、每台套桩机，机操工4人；上料工2人；机动工1人；合计7人。第四部分：施工现场组织管理管理体系一、施工项目管理和组织结构本公司公司有雄厚的经济实力和技术装备，内部管理能力强，目前又通过SO9002质量体系认证，公司根据招标文件和施工图纸要求及预备会议精神，为保证业主的需求和工程优质、安全、质量工作。项目部相应配置技术组、质量组、材料组、设备后勤组、预算组等。作为本项目管理的组织机构，应全面负责本工程从开工到竣工全过程施工生产技术、经营管理，对公司各桩机队作业负有管理与服务和职能，保证本工程的质量和工期能达到要求。二、施工现场管理体系网络图公司分管经理技术负责人项目部经理质量组技术组1#、2#、#桩机队备用组人设备后勤组材料组施工组第五部分：施工工艺和施工方法一、施工工艺(如图)二、施工方法本工程采用GPP-7型粉喷桩钻机，主要由成桩钻机、空压机、供料机电控室四大系统组成。...
