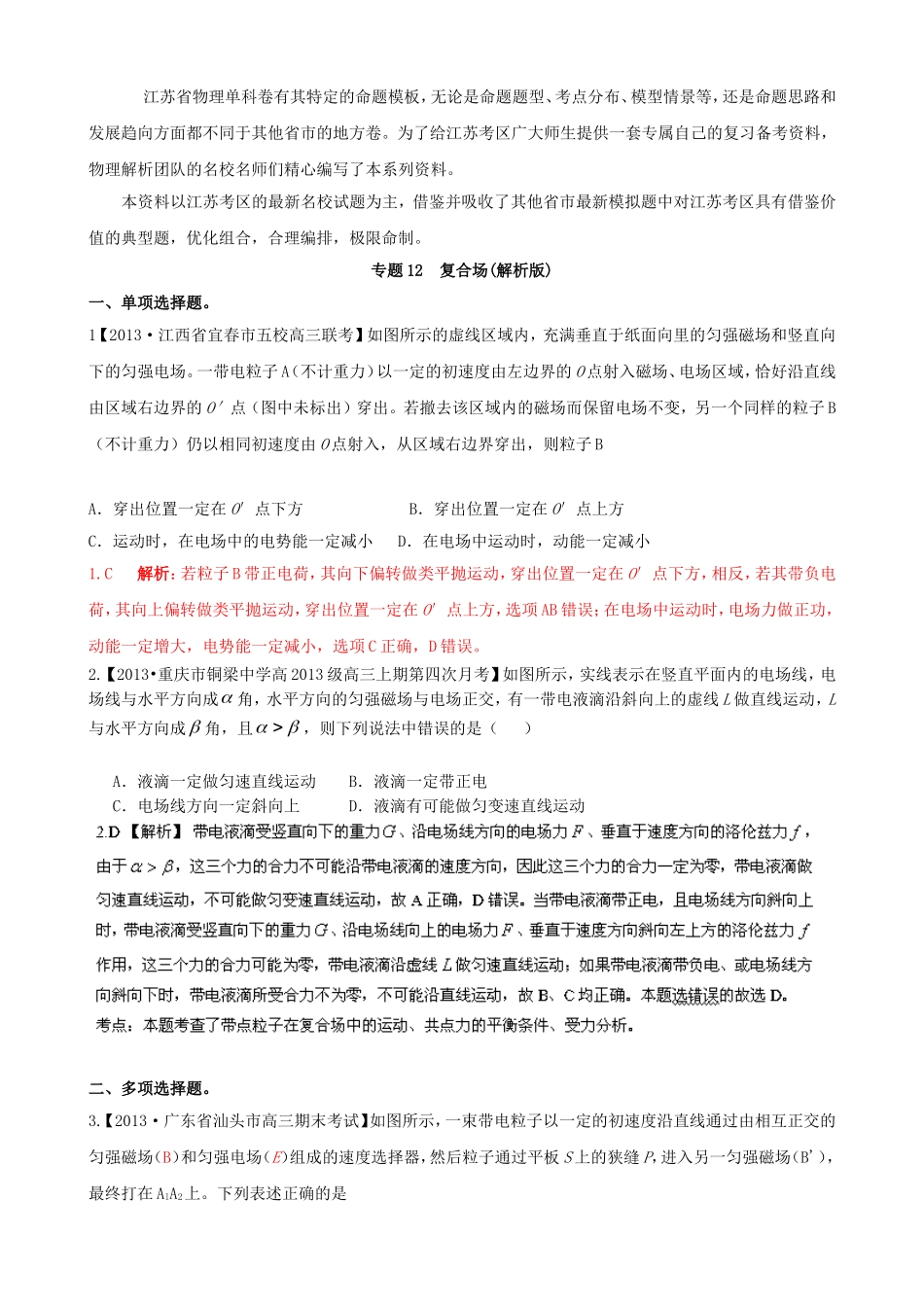

江苏省物理单科卷有其特定的命题模板，无论是命题题型、考点分布、模型情景等，还是命题思路和发展趋向方面都不同于其他省市的地方卷。为了给江苏考区广大师生提供一套专属自己的复习备考资料，物理解析团队的名校名师们精心编写了本系列资料。本资料以江苏考区的最新名校试题为主，借鉴并吸收了其他省市最新模拟题中对江苏考区具有借鉴价值的典型题，优化组合，合理编排，极限命制。专题12复合场(解析版)一、单项选择题。1【2013·江西省宜春市五校高三联考】如图所示的虚线区域内，充满垂直于纸面向里的匀强磁场和竖直向下的匀强电场。一带电粒子A（不计重力）以一定的初速度由左边界的O点射入磁场、电场区域，恰好沿直线由区域右边界的O′点（图中未标出）穿出。若撤去该区域内的磁场而保留电场不变，另一个同样的粒子B（不计重力）仍以相同初速度由O点射入，从区域右边界穿出，则粒子BA．穿出位置一定在O′点下方B．穿出位置一定在O′点上方C．运动时，在电场中的电势能一定减小D．在电场中运动时，动能一定减小1.C解析：若粒子B带正电荷，其向下偏转做类平抛运动，穿出位置一定在O′点下方，相反，若其带负电荷，其向上偏转做类平抛运动，穿出位置一定在O′点上方，选项AB错误；在电场中运动时，电场力做正功，动能一定增大，电势能一定减小，选项C正确，D错误。2.【2013•重庆市铜梁中学高2013级高三上期第四次月考】如图所示，实线表示在竖直平面内的电场线，电场线与水平方向成角，水平方向的匀强磁场与电场正交，有一带电液滴沿斜向上的虚线L做直线运动，L与水平方向成角，且，则下列说法中错误的是（）A．液滴一定做匀速直线运动B．液滴一定带正电C．电场线方向一定斜向上D．液滴有可能做匀变速直线运动二、多项选择题。3.【2013·广东省汕头市高三期末考试】如图所示，一束带电粒子以一定的初速度沿直线通过由相互正交的匀强磁场（B）和匀强电场（E）组成的速度选择器，然后粒子通过平板S上的狭缝P，进入另一匀强磁场（B'），最终打在AlA2上。下列表述正确的是A.粒子带负电B.所有打在AlA2上的粒子，在磁场B'中运动时间都相同C.能通过狭缝P的带电粒子的速率等于D.粒子打在AlA2上的位置越靠近P，粒子的比荷越大的比荷越大，选项D正确。4.【2014·湖北省武汉市部分学校新高三起点调研测试】如图所示，在区域I和区域II内分别存在与纸面垂直的匀强磁场，一带电粒子沿着弧线APB由区域I运动到区域II。已知圆弧AP与圆弧PB的弧长之比为2∶1，下列说法正确的是：A．粒子在区域I和区域II中的速率之比为1∶1B．粒子通过圆弧AP、PB的时间之比为2∶1C．圆弧AP与圆弧PB对应的圆心角之比为2∶1D．区域I和区域II的磁感应强度方向相反4．ABD解析：根据带电粒子的运动轨迹可知，区域I和区域II的磁感应强度方向相反；带电粒子在两个磁场中运动时速率不变，所以粒子在区域I和区域II中的速率之比为1∶1；由于圆弧AP与圆弧PB的弧长之比为2∶1，所以粒子通过圆弧AP、PB的时间之比为2∶1；根据粒子在磁场中运动的时间公式Tt2，因为粒子在两个磁场中运动的周期不同，所以圆弧AP与圆弧PB对应的圆心角之比不等于2∶1。选项ABD正确。考点：带电粒子在匀强磁场中的运动问题。三、计算题。5．【2014·广东省惠州市高三第一次调研试题】如图所示，间距为L的光滑M、N金属轨道水平放置，ab是电阻为R0的金属棒，此棒可紧贴平行导轨滑动．导轨右侧连接一水平放置的平行板电容器，板间距为d，板长也为L，导轨左侧接阻值为R的定值电阻，其它电阻忽略不计．轨道处的磁场方向垂直轨道平面向下，电容器处的磁场垂直纸面向里，磁感应强度均为B。当ab以速度v0向右匀速运动时，一带电量大小为q的粒子以某一速度从紧贴A板左侧平行于A板进入电容器内，恰好做匀速圆周运动，并从C板右侧边缘离开。试求：（1）AC两板间的电压U；（2）带电粒子的质量m；（3）带电粒子的速度大小v．（3）粒子做匀速圆周运动，由牛顿第二定律可得：2vqvBmr粒子运动轨迹如图所示：由几何关系可得：222(-)Lrdr解得：2200()()2RRLdgvRLv考点：导体切割磁感线时的感应电动势；复合场；电场力；洛伦兹力；向心力．6．...
