建筑结构各构件的计算方法VIP免费

建筑结构各构件的计算方法_第1页
1/50
建筑结构各构件的计算方法_第2页
2/50
建筑结构各构件的计算方法_第3页
3/50

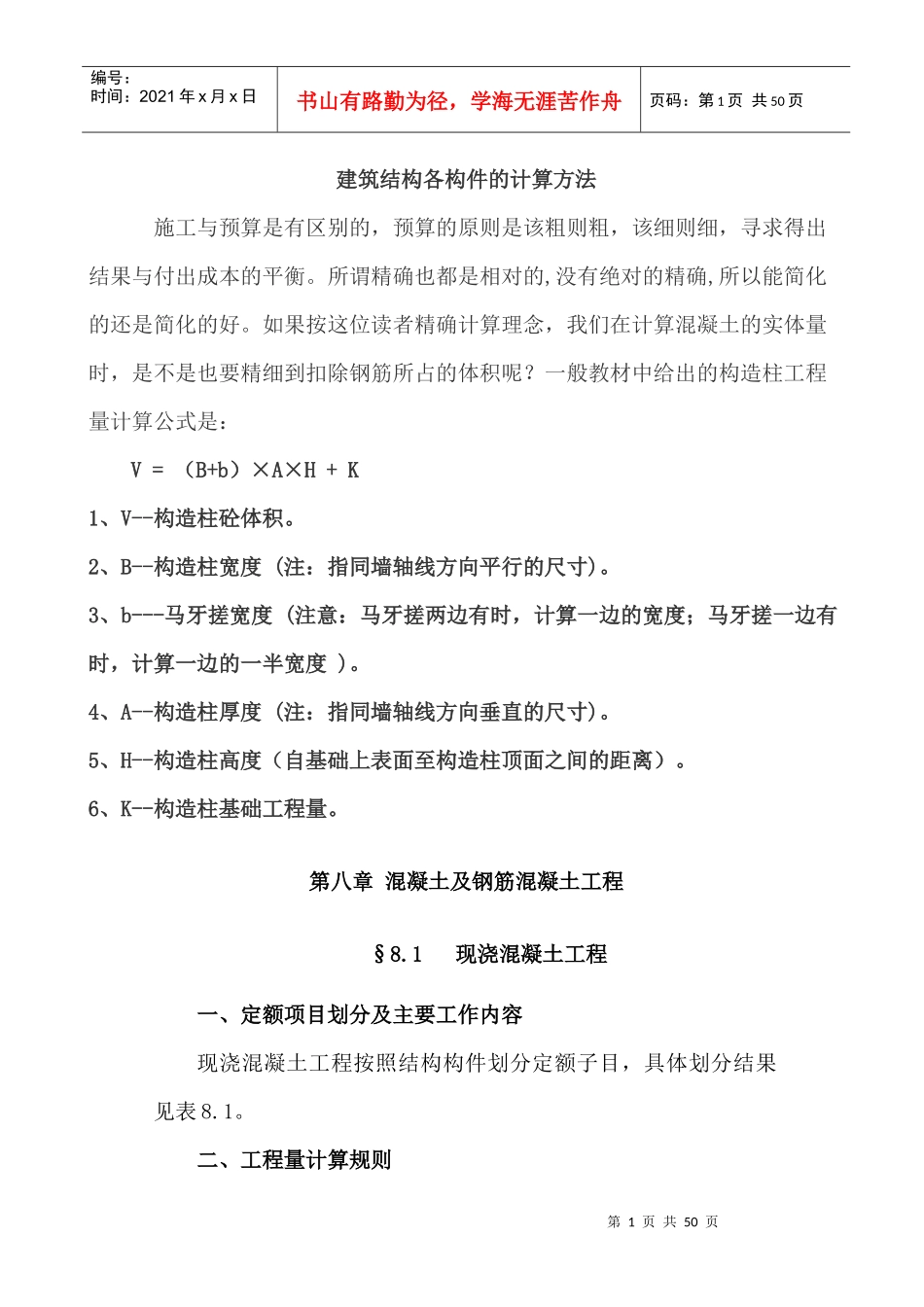

第1页共50页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共50页建筑结构各构件的计算方法施工与预算是有区别的,预算的原则是该粗则粗,该细则细,寻求得出结果与付出成本的平衡。所谓精确也都是相对的,没有绝对的精确,所以能简化的还是简化的好。如果按这位读者精确计算理念,我们在计算混凝土的实体量时,是不是也要精细到扣除钢筋所占的体积呢?一般教材中给出的构造柱工程量计算公式是:V=(B+b)×A×H+K1、V--构造柱砼体积。2、B--构造柱宽度(注:指同墙轴线方向平行的尺寸)。3、b---马牙搓宽度(注意:马牙搓两边有时,计算一边的宽度;马牙搓一边有时,计算一边的一半宽度)。4、A--构造柱厚度(注:指同墙轴线方向垂直的尺寸)。5、H--构造柱高度(自基础上表面至构造柱顶面之间的距离)。6、K--构造柱基础工程量。第八章混凝土及钢筋混凝土工程§8.1现浇混凝土工程一、定额项目划分及主要工作内容现浇混凝土工程按照结构构件划分定额子目,具体划分结果见表8.1。二、工程量计算规则第2页共50页第1页共50页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共50页(一)基本计算原则1.混凝土及钢筋混凝土构件的工程量,除注明者外,均按图示尺寸以实体积计算。不扣除钢筋、铁件所占体积。2.现浇混凝土及钢筋混凝土墙、板等构件,均不扣除面积在0.3㎡以内的孔洞、缺口所占体积,其预留孔工料不增加。面积超过0.3㎡的孔洞、缺口所占的体积应扣除。(二)混凝土、钢筋混凝土基础1.带形基础图8.1阶梯形、梯形基础断面图8.2条形基础2.独立基础应分别按毛石混凝土和混凝土独立基础,以设计图示尺寸的实体积计算。其高度从垫层上表面算至柱基上表面。3.杯形基础杯形基础的形式如图8.3所示,其工程量按图示几何体的体积计算,扣除杯口部分所占体积。第3页共50页第2页共50页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共50页图8.3杯形基础4.满堂基础满堂基础主要有板式(无梁式)满堂基础、梁板式(有梁式)满堂基础和箱式满堂基础,如图8.4、图8.5、图8.6所示。(1)有梁式满堂基础工程量=基础底板面积×板厚+梁截面面积×梁长。(2)无梁式满堂基础工程量=底板面积×板厚+柱帽总体积。(3)箱式满堂基础,上有盖板、下有底板,中间及外围四壁有纵横墙板,其工程量计算按图示尺寸将顶板、底板、墙的体积分别计算并套用相应定额。其中底板部分执行无梁式满堂基础定额项目。第4页共50页第3页共50页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共50页图8.4无梁式满堂基础图8.5有梁式满堂基础图8.6箱式满堂基础(三)混凝土及钢筋混凝土柱1.混凝土及钢筋混凝土柱的工程量,按柱的混凝土体积计算,不扣除钢筋、铁件所占体积。即柱的混凝土体积等于柱断面面积乘以柱高。其中,柱高按下列规定计算:(1)有梁板的柱,柱高从柱基上表面至楼板上表面。(2)无梁板的柱,柱高从柱基上表面至柱帽下表面。(3)框架柱,有楼隔层者自柱基上表面或楼板上表面至上一层楼板的上表面;无楼隔层者自柱基最上一层退台上表面至柱顶面。柱基上表面至室内设计地坪以下的短柱与地坪以上柱体积合并计算。第5页共50页第4页共50页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共50页2.柱上牛腿体积,与柱体积合并计算。预制柱上的钢牛腿按预埋铁件计算。3.构造柱的工程量按设计图示体积以立方米计算,构造柱与砖墙接茬的混凝土体积,以及构造柱基础(伸根)的体积与构造柱柱身体积合并计算。构造柱与砖墙接茬如图8.7所示。图8.7构造柱立面示意图构造柱工程量=柱身体积(V1)+马牙槎体积+柱伸根体积(V3)构造柱的柱高,自柱底至柱顶面之间的高度计算。(四)混凝土及钢筋混凝土梁1.混凝土梁的工程量,按梁的混凝土体积计算,即梁的长度乘以截面面积,不扣除钢筋、铁件所占体积。不同类型的梁应分别计算其工程量。第6页共50页第5页共50页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共50页其中梁的长度应按下述规定执行:(1)主次梁与柱连接时,梁长算至柱侧面;(2...
