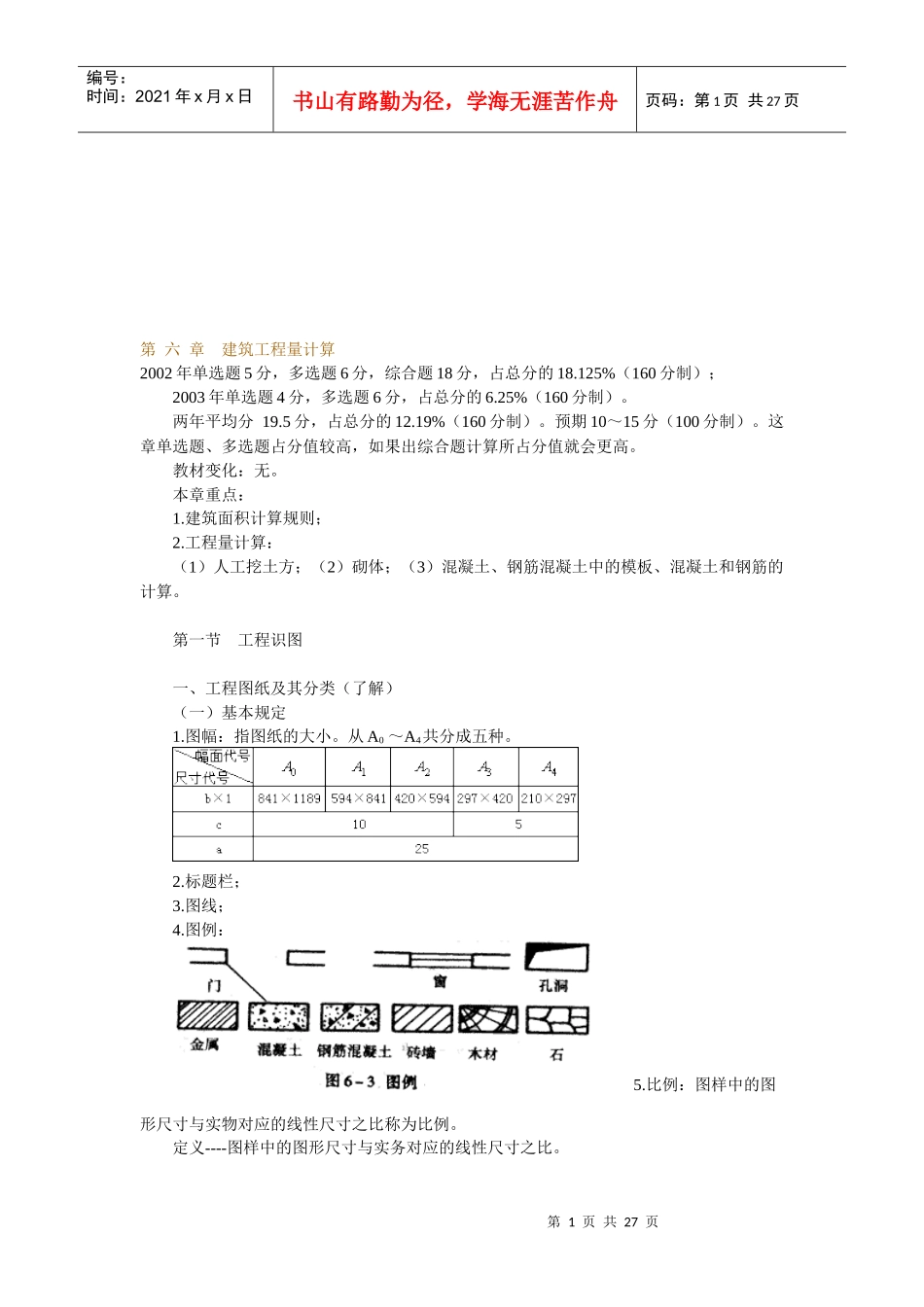

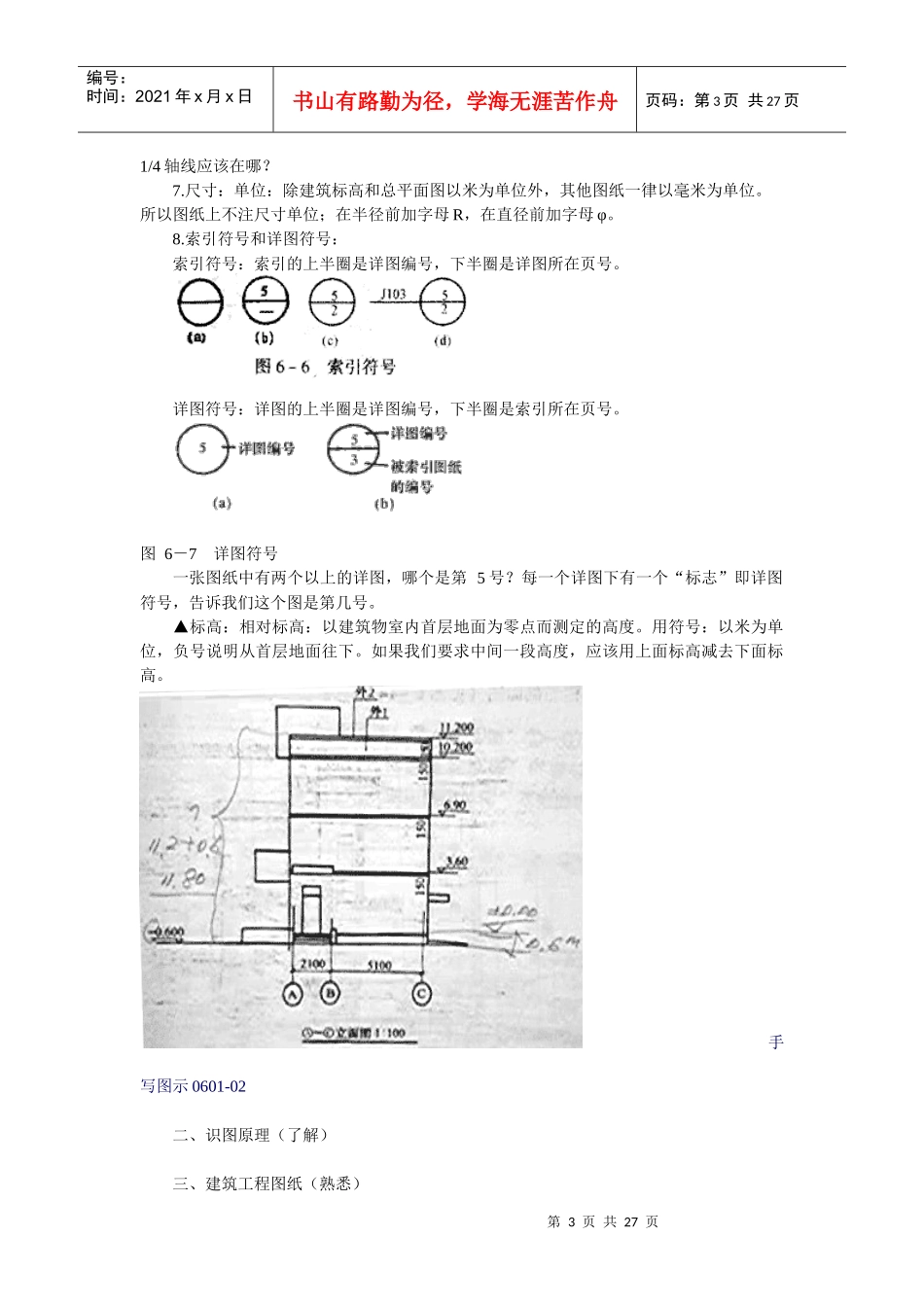

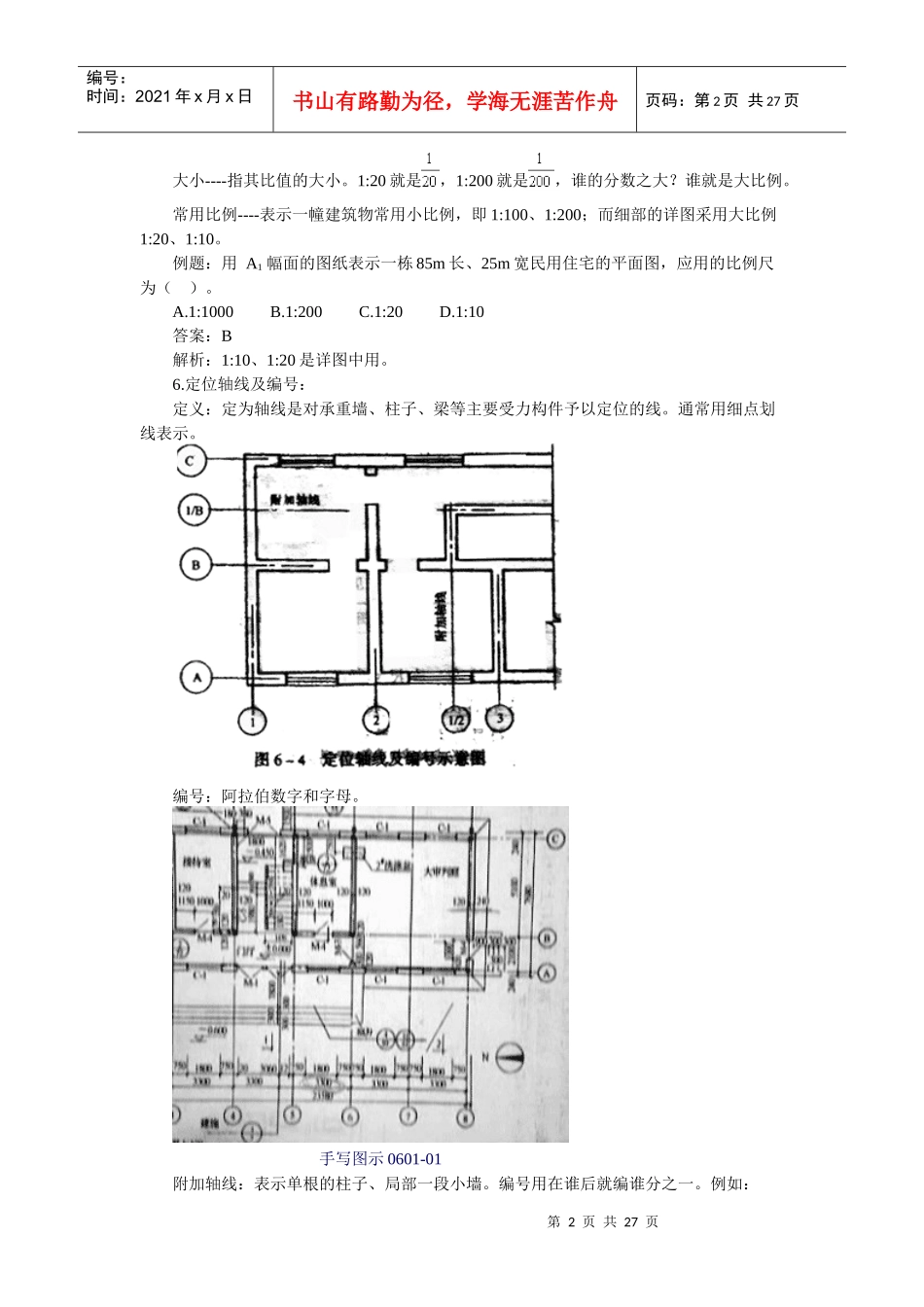

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页第六章建筑工程量计算2002年单选题5分，多选题6分，综合题18分，占总分的18.125%（160分制）；2003年单选题4分，多选题6分，占总分的6.25%（160分制）。两年平均分19.5分，占总分的12.19%（160分制）。预期10～15分（100分制）。这章单选题、多选题占分值较高，如果出综合题计算所占分值就会更高。教材变化：无。本章重点：1.建筑面积计算规则；2.工程量计算：（1）人工挖土方；（2）砌体；（3）混凝土、钢筋混凝土中的模板、混凝土和钢筋的计算。第一节工程识图一、工程图纸及其分类（了解）（一）基本规定1.图幅：指图纸的大小。从A0～A4共分成五种。2.标题栏；3.图线；4.图例：5.比例：图样中的图形尺寸与实物对应的线性尺寸之比称为比例。定义----图样中的图形尺寸与实务对应的线性尺寸之比。第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页大小----指其比值的大小。1:20就是，1:200就是，谁的分数之大？谁就是大比例。常用比例----表示一幢建筑物常用小比例，即1:100、1:200；而细部的详图采用大比例1:20、1:10。例题：用A1幅面的图纸表示一栋85m长、25m宽民用住宅的平面图，应用的比例尺为（）。A.1:1000B.1:200C.1:20D.1:10答案：B解析：1:10、1:20是详图中用。6.定位轴线及编号：定义：定为轴线是对承重墙、柱子、梁等主要受力构件予以定位的线。通常用细点划线表示。编号：阿拉伯数字和字母。手写图示0601-01附加轴线：表示单根的柱子、局部一段小墙。编号用在谁后就编谁分之一。例如：第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页1/4轴线应该在哪？7.尺寸：单位：除建筑标高和总平面图以米为单位外，其他图纸一律以毫米为单位。所以图纸上不注尺寸单位；在半径前加字母R，在直径前加字母φ。8.索引符号和详图符号：索引符号：索引的上半圈是详图编号，下半圈是详图所在页号。详图符号：详图的上半圈是详图编号，下半圈是索引所在页号。图6－7详图符号一张图纸中有两个以上的详图，哪个是第5号？每一个详图下有一个“标志”即详图符号，告诉我们这个图是第几号。▲标高：相对标高：以建筑物室内首层地面为零点而测定的高度。用符号：以米为单位，负号说明从首层地面往下。如果我们要求中间一段高度，应该用上面标高减去下面标高。手写图示0601-02二、识图原理（了解）三、建筑工程图纸（熟悉）第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页（一）建筑平面图房屋建筑平面图：1.形成：假想用一个水平剖切平面，在窗台上方把房屋剖开，移去上部，对下投影。2.内容手写图示0601-03第5页共27页第4页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共27页手写图示0601-04（二）建筑立面图1.形成：各个不同立面的正投影。4.命名：三种：（1）按平面轴线命名；（2）按朝向命名；（3）按正背左右命名。（三）建筑剖面图1.形成：将建筑物用一个垂直地面的平面竖向剖开，移去一半，对剩下部分作投影。第6页共27页第5页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共27页第二节房屋建筑面积计算方法一、概述（了解）建筑面积包括：使用面积----净面积；辅助面积----净面积；结构面积----墙、柱子所占面积。二、建筑面积计算规则（掌握）（一）计算建筑面积的范围1.单层建筑物不论其高度如何，均按一层计算建筑面积。其建筑面积按建筑物外墙勒脚以上外墙外围水平面积计算。单层建筑物内设有部分楼层者，首层建筑面积已包括在单层建筑物内，二层及二层以上应计算建筑面积。图6－17设有部分楼层的单层建筑物高低联跨的单层建筑物，需分别计算建筑面积时，应以结构外边线为界分别计算。第7页共27页第6页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共27页手写图示0602-012.多层建筑物建筑面积，按各层建筑面积之和计算，其首层建筑面积按外墙勒脚以上...
