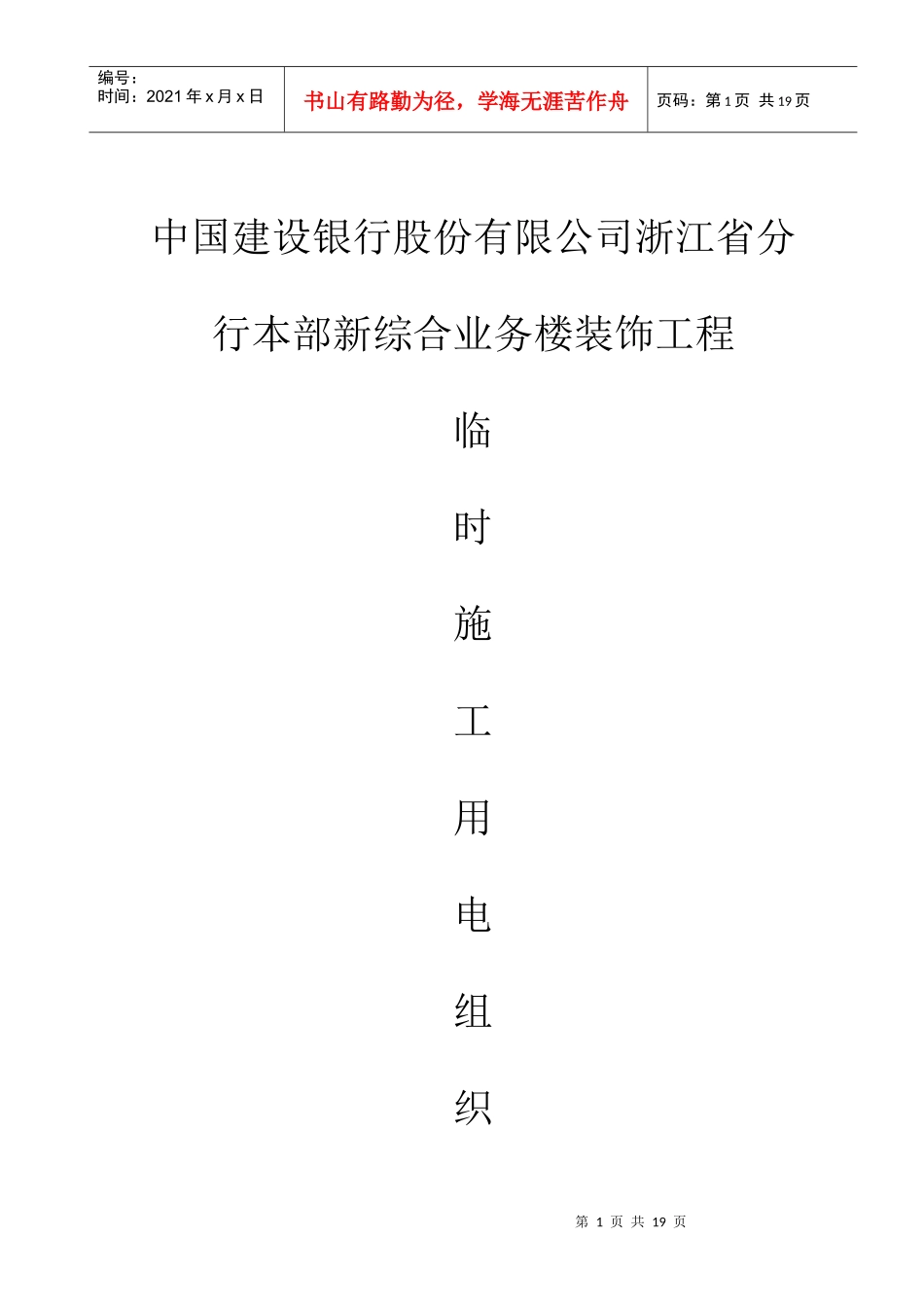

建行浙江省分行临时用电组织设计VIP免费

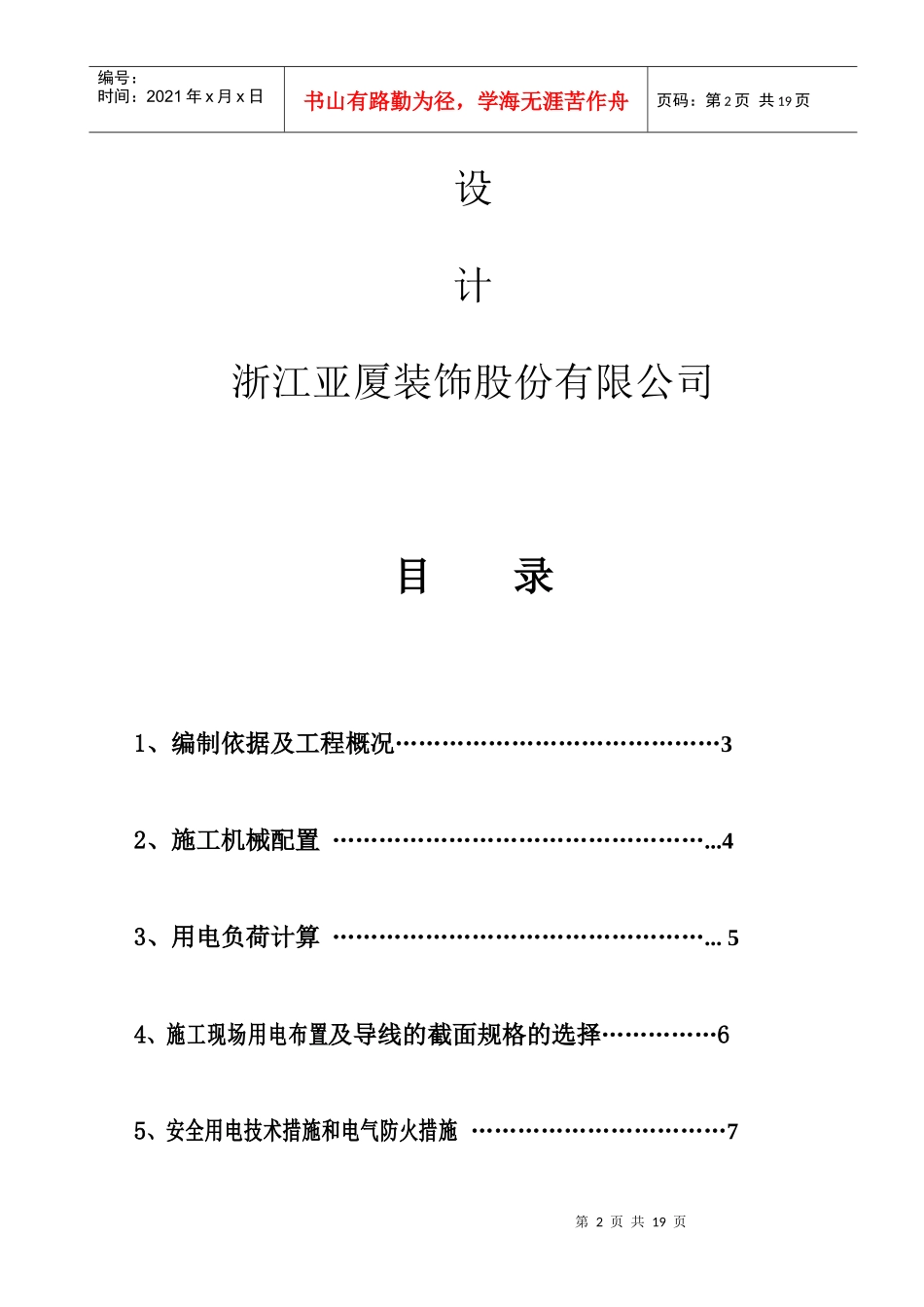

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页中国建设银行股份有限公司浙江省分行本部新综合业务楼装饰工程临时施工用电组织第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页设计浙江亚厦装饰股份有限公司目录1、编制依据及工程概况……………………………………32、施工机械配置…………………………………………...43、用电负荷计算…………………………………………...54、施工现场用电布置及导线的截面规格的选择……………65、安全用电技术措施和电气防火措施……………………………7第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页6、现场用电安全技术交底………………………………….10第一章、编制依据及工程概况工程概况及编制依据1、工程名称：中国建设银行股份有限公司浙江省分行本部新综合业务楼装饰工程2、建设单位：中国建设银行股份有限公司浙江省分行3、设计单位：杭州国美建筑装饰设计院4、监理单位:浙江建银项目管理咨询有限公司5、结构类型：框架核芯筒结构6、工程地点：杭州市解放东路富春路口，钱江新城A07地块。⑴、本用电方案按照JGJ46-2005《施工现场临时用电安第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页全技术规范》、JGJ59-99《建筑施工安全检查标准》编制。⑵、建设方对本工程工期要求较紧、故本工程需全面打开工作面、组织立体平面施工、需投入大量的机械、机电设备。⑶、由于施工现场场地狭小、且用电设备较多、故现场施工用电应精心合理布置、确保工程施工安全、顺理进行。（4）、本工程总包已将施工用电主电缆线安装到位，隔一层设置一台总配电箱，根据现场情况将相邻每两层施工用电合并在最近一台总配电箱。第二章、施工机械配置情况本工程装饰施工阶段属用电高峰，根据装饰施工阶段来计算现场总用电量，用电高峰阶段每层施工机械见下表总功第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页第三章、用电负荷计算采用需要系数法进行负荷计算，公式为SsH．＝1.05～1.1(Kl∑P1+K2∑P2+K3∑P3)由公式求得每层施工现场设备用电量后，即为施工现场所需供电总容量，即Sz≥2*SsH式中：SZ：——施工现场供电所提供的总容量(KVA)SsH——施工现场用电设备所需总容量(KVA)∑P1：——施工现场用电动机额定功率之和(KW)∑P2：——施工现场用电焊机额定功率之和(KW)∑P3：——施工现场用室内照明容量之和(KW)1.05～1.10——容量损失系数η——电动机效率系数，平均为0.75-0.90。一般为0.85。第6页共19页第5页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共19页K1——电动机效率系数使用系数，10台以内取0.7,11-13台取0.6,30台以上取0.5。K2——电焊机同时使用系数，3-10台取0.6，10以上取0.5。Cos——电动机平均功率因数，施工现场最高取0.75-0.78,一般取0.65-0.75．根据此式得∑P1＝23.7KW、∑P2＝18.5KVA、∑P3=14KW、SSH=1.1ж(0.6ж23.7+0.5ж18.5+0.8ж14)cos=0.7,k1=0.6,k2=0.5,k3=0.8,经计算SSH=38KVA,2*SSH=76KVA。现场隔一层一台总配电箱提供的用电量为150KVA，即Sz＝150KVA，即Sz≥2*SSH，根据计算可以满足现场施工用电要求。第四章、施工现场用电布置及导线的截面规格的选择施工现场按“三级配电、两级保护”的要求设置临时用电采用三相五线制进行输电，保护零线不得与工作零线混接，施工现场第7页共19页第6页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共19页用电线路布置原理采用如下方式：1、分配电箱设置根据本工程总包提供隔一层一台总配电箱向本层及上一层各分出一根YJV4*10+1*6橡套电缆架空敷设至圆心筒绕一圈，分别在圆心筒周围设置6只分配电箱。每根电缆计划用电量为40KW，合计计划用电量为80KW，以满足小型电气设备照明等施工需要。注：所有配电箱均采用杭州市安监站推荐产品。第五章、安全用电技术措施和电气防火措施1、安...
