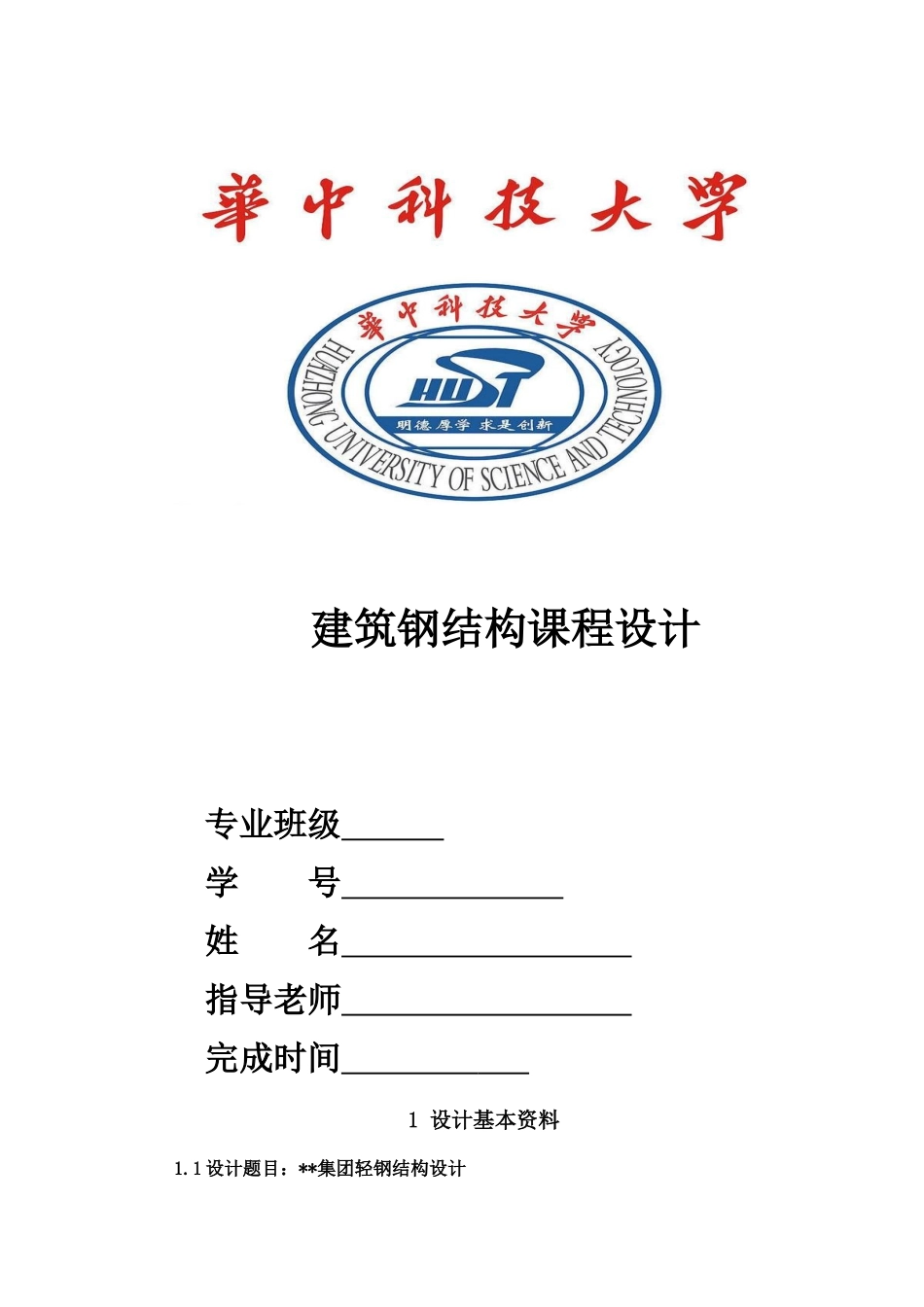

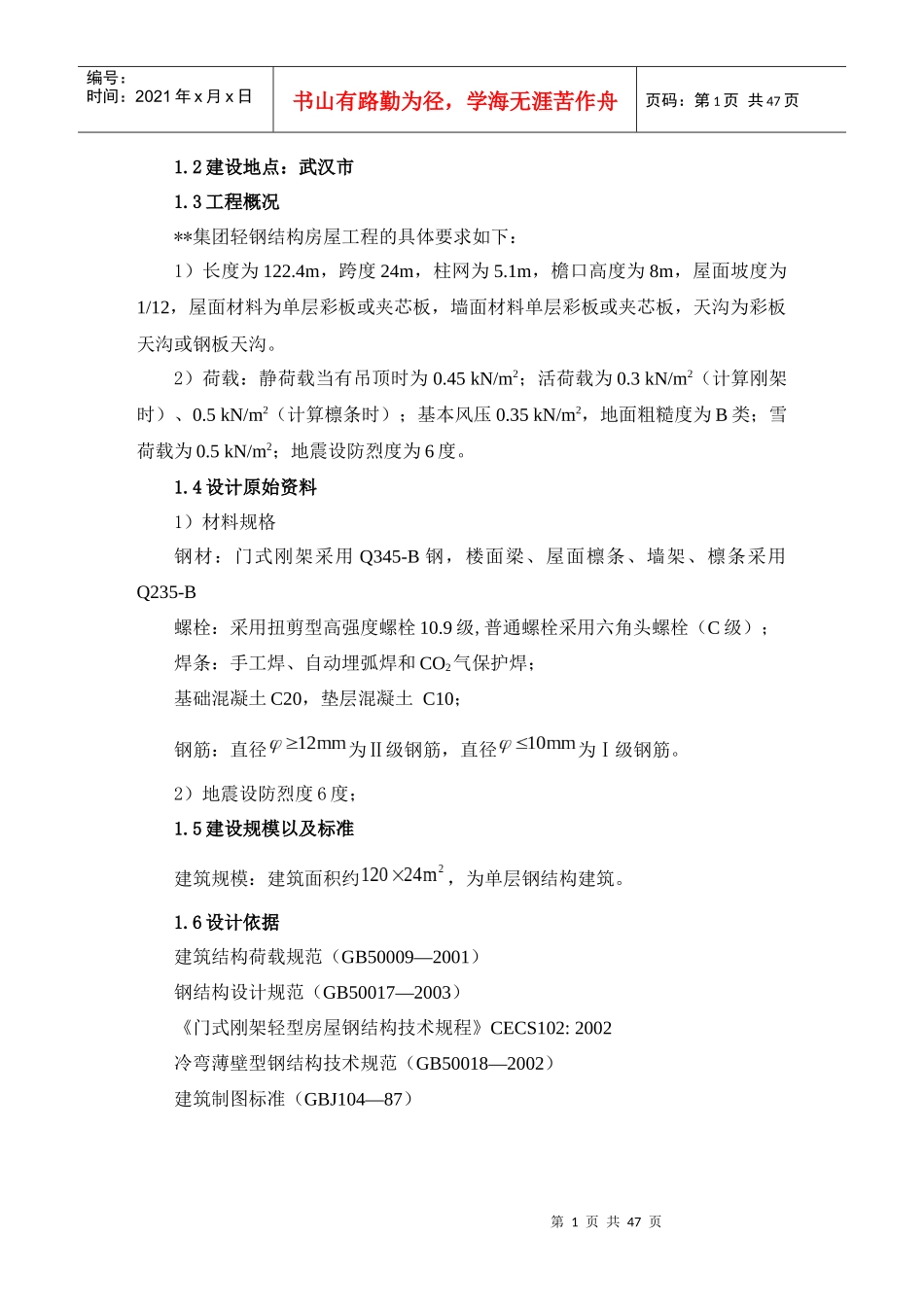

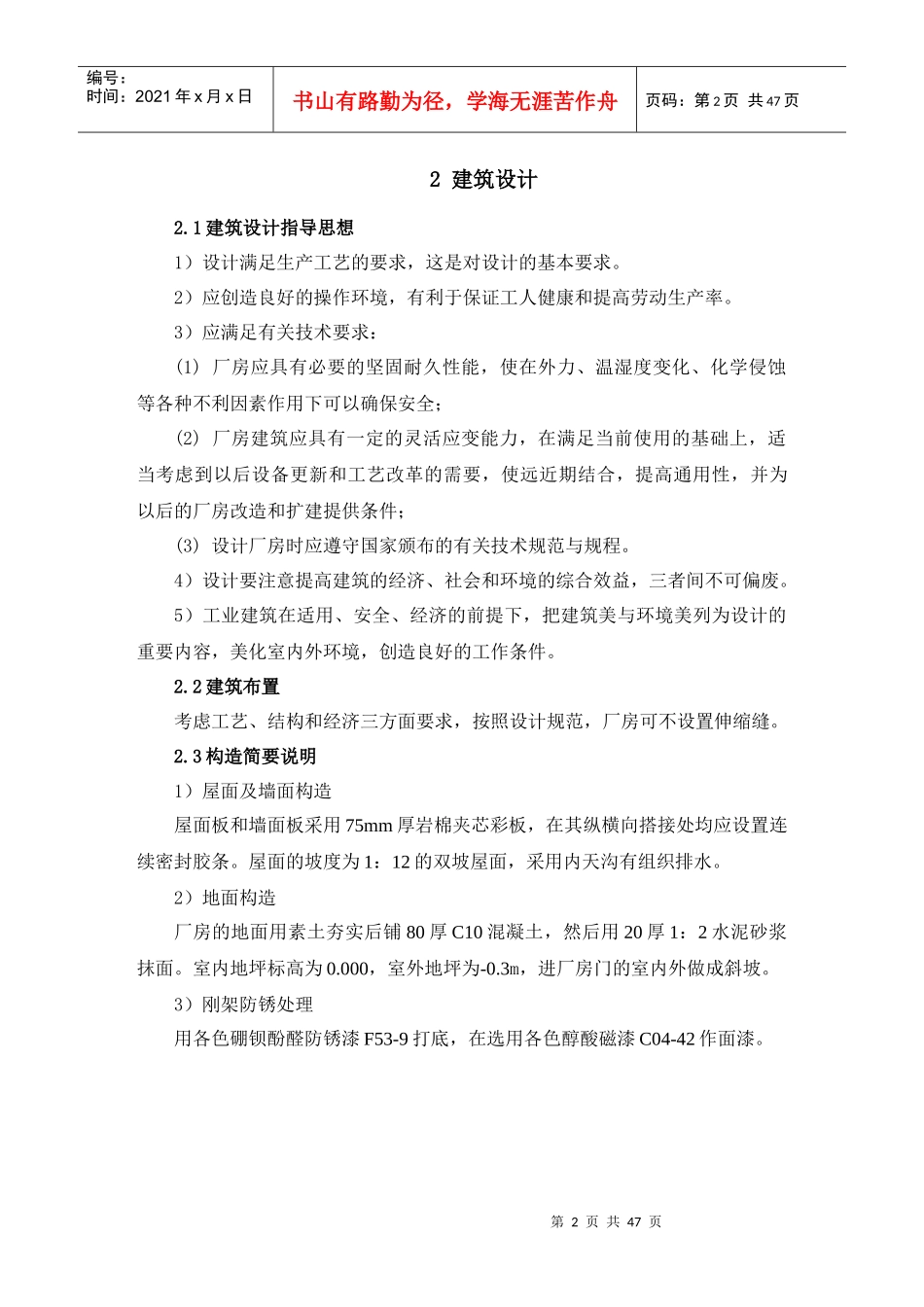

建筑钢结构课程设计专业班级学号姓名指导老师完成时间1设计基本资料1.1设计题目：**集团轻钢结构设计第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页1.2建设地点：武汉市1.3工程概况**集团轻钢结构房屋工程的具体要求如下：1）长度为122.4m，跨度24m，柱网为5.1m，檐口高度为8m，屋面坡度为1/12，屋面材料为单层彩板或夹芯板，墙面材料单层彩板或夹芯板，天沟为彩板天沟或钢板天沟。2）荷载：静荷载当有吊顶时为0.45kN/m2；活荷载为0.3kN/m2（计算刚架时）、0.5kN/m2（计算檩条时）；基本风压0.35kN/m2，地面粗糙度为B类；雪荷载为0.5kN/m2；地震设防烈度为6度。1.4设计原始资料1）材料规格钢材：门式刚架采用Q345-B钢，楼面梁、屋面檩条、墙架、檩条采用Q235-B螺栓：采用扭剪型高强度螺栓10.9级,普通螺栓采用六角头螺栓（C级）；焊条：手工焊、自动埋弧焊和CO2气保护焊；基础混凝土C20，垫层混凝土C10；钢筋：直径为Ⅱ级钢筋，直径为Ⅰ级钢筋。2）地震设防烈度6度；1.5建设规模以及标准建筑规模：建筑面积约，为单层钢结构建筑。1.6设计依据建筑结构荷载规范（GB50009—2001）钢结构设计规范（GB50017—2003）《门式刚架轻型房屋钢结构技术规程》CECS102:2002冷弯薄壁型钢结构技术规范（GB50018—2002）建筑制图标准（GBJ104—87）第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页2建筑设计2.1建筑设计指导思想1）设计满足生产工艺的要求，这是对设计的基本要求。2）应创造良好的操作环境，有利于保证工人健康和提高劳动生产率。3）应满足有关技术要求：(1)厂房应具有必要的坚固耐久性能，使在外力、温湿度变化、化学侵蚀等各种不利因素作用下可以确保安全；(2)厂房建筑应具有一定的灵活应变能力，在满足当前使用的基础上，适当考虑到以后设备更新和工艺改革的需要，使远近期结合，提高通用性，并为以后的厂房改造和扩建提供条件；(3)设计厂房时应遵守国家颁布的有关技术规范与规程。4）设计要注意提高建筑的经济、社会和环境的综合效益，三者间不可偏废。5）工业建筑在适用、安全、经济的前提下，把建筑美与环境美列为设计的重要内容，美化室内外环境，创造良好的工作条件。2.2建筑布置考虑工艺、结构和经济三方面要求，按照设计规范，厂房可不设置伸缩缝。2.3构造简要说明1）屋面及墙面构造屋面板和墙面板采用75mm厚岩棉夹芯彩板，在其纵横向搭接处均应设置连续密封胶条。屋面的坡度为1：12的双坡屋面，采用内天沟有组织排水。2）地面构造厂房的地面用素土夯实后铺80厚C10混凝土，然后用20厚1：2水泥砂浆抹面。室内地坪标高为0.000，室外地坪为-0.3m，进厂房门的室内外做成斜坡。3）刚架防锈处理用各色硼钡酚醛防锈漆F53-9打底，在选用各色醇酸磁漆C04-42作面漆。第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页3结构设计计算书3.1结构体系本设计结构体系为横向单跨双坡门式刚架承重体系，跨度24米，门式刚架斜梁坡度为1:12。纵向为檩条支撑体系，24跨，柱距5.1米。屋面板和墙面板采用75mm厚岩棉夹芯彩板，在其纵横向搭接处均应设置连续密封胶条。3.2结构布置1.柱网布置综合考虑工艺、结构及经济三个方面的要求，确定厂房柱网布置为：纵向24跨，跨度5.1米，横向单跨，跨度24米。2.横向框架结构的主要尺寸、框架柱及横梁(1)横向框架的结构尺寸采用单跨双坡门架，门架横梁与门架柱刚性连接，刚架柱与地基础的连接为锚栓刚性连接。结构示意图如下：图1结构示意图框架主要尺寸为：（1）跨度：24m（2）柱高：8m（3）柱距：5.1m（4）横梁坡度为1:122.框架柱及横梁框架柱采用等截面H型钢柱，钢材采用Q345钢，横梁采用分段变截面焊接第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页工字形截面，钢材采用Q345钢。3.墙架及柱间支撑布置墙架系由横梁（墙梁）及拉条、窗镶边构件、墙架柱、抗风柱等构件组成。其作用是支撑墙体，保证墙体的稳定，墙体承受风荷载传递到厂房骨架和基础上。柱间支撑为...
