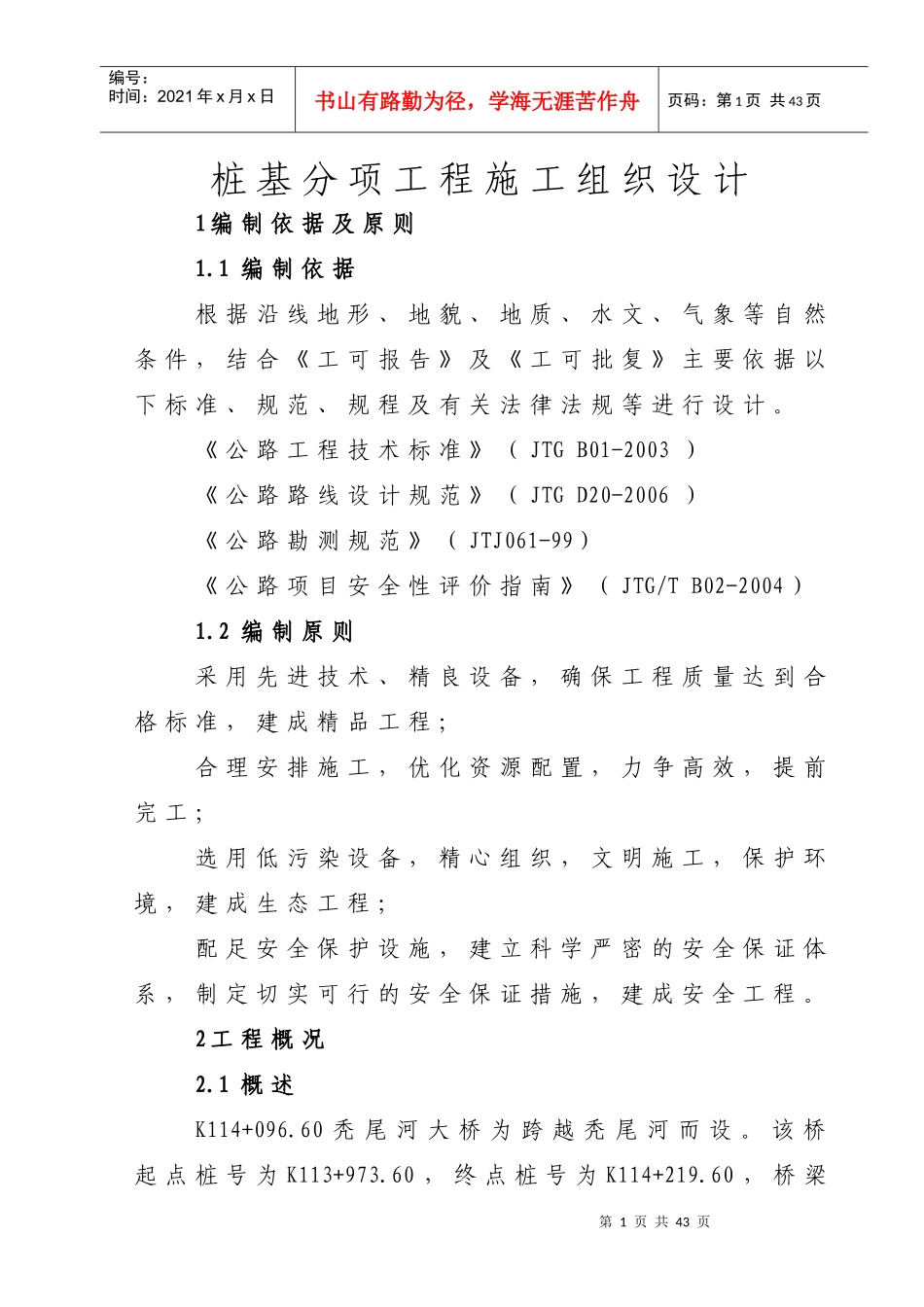

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页桩基分项工程施工组织设计1编制依据及原则1.1编制依据根据沿线地形、地貌、地质、水文、气象等自然条件，结合《工可报告》及《工可批复》主要依据以下标准、规范、规程及有关法律法规等进行设计。《公路工程技术标准》（JTGB01-2003）《公路路线设计规范》（JTGD20-2006）《公路勘测规范》（JTJ061-99）《公路项目安全性评价指南》（JTG/TB02-2004）1.2编制原则采用先进技术、精良设备，确保工程质量达到合格标准，建成精品工程；合理安排施工，优化资源配置，力争高效，提前完工；选用低污染设备，精心组织，文明施工，保护环境，建成生态工程；配足安全保护设施，建立科学严密的安全保证体系，制定切实可行的安全保证措施，建成安全工程。2工程概况2.1概述K114+096.60秃尾河大桥为跨越秃尾河而设。该桥起点桩号为K113+973.60，终点桩号为K114+219.60，桥梁第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页全长为246.00米，上部结构采用3×（4×20）米装配式预应力混凝土箱形连续梁，桥款12.00米，最大墩高14.7米，下面采用柱式桥墩，钻孔灌注桩基础；桩接盖梁桥台。2.2设计标准与规范1、《公路路线设计规范》（JTGD20-2006）2、《公路工程水文勘测设计规范》（JTGC30-2002）3、《公路桥涵设计通用规范》（JTGF60-2004）4、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGF62-2004）5、《公路桥涵地基与基础设计规范》（JTGD63-2007）6、《公路桥梁抗震设计细则》（JTG/TB02-01-2008）7、《公路桥涵施工技术规范》（JTJ041-2000）8、《公路工程技术标准》（JTGB01-2003）9、《公路工程基本建设项目设计文件编制办法》（JTGD81-2006）10、《公路工程基本建设项目设计文件编制办法》11、《公路圬工桥涵设计规范》（JTGD61-2005）2.3主要技术指标：第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页1、设计荷载：公路-1级2、地震动峰值加速度：0.05g3、桥面宽度：0.5m（护栏）+11.0（净宽）+0.5（护栏）=12.0m2.4自然地理特征项目区域处于毛乌素沙漠地带，采兔沟水库下游（秃尾河上）。2.5水文、地质、气象条件本区位于我国大陆地壳稳定地带，第四纪以来以地块整体隆起-沉降为特征，地壳运动相对较弱，项目区新构造运动极不活跃，断裂、褶皱构造均不发育。大地构造属中朝准地台的二级单元鄂尔多斯台坳中部之陕北地斜东北部，地台基底为吕梁运动时固结形成的太古界和早元古界的中深变质岩系，区域应力场的主应力为NNE向；自中生代以来，沉积了一套巨厚的陆相碎屑岩地层，自东而西依次地露三叠系、侏罗系、白晋系以及广泛覆盖于其上的第四系地层，第三纪前的岩层走向近于南北，倾向西微偏北，倾角1~3º,为一平缓的单斜构造。本区属中温带半干旱大陆季风性气候区，四季分明，其主要特点为：冬季严寒、夏季炎热；冷热多变、温差大；冬春干旱，降雨集中。极端最高气温达38.9℃,最低气温-27.9℃，年平均气温9.1℃。年均降雨第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页量453.4毫米。本区一年四季多风，秋末、冬春盛行西北风，夏季多为东南风，最大冻土深度146厘米。3总体施工组织布置及规划3.1总体施工规划针对本工程特点，我们将精心组织、精心施工、百年大计、质量第一，我们要确确实实把工程质量放在首位，以一流施工水平，建一流工程。为实现其目标需建立指挥有方，政令畅通的领导班子，实行项目法管理。在项目施工过程中，将工期、质量、安全目标量化，实施阶段性控制，使施工生产保持在一个稳定、高效的水平线上，确保工程顺利实施并完成。我项目部严格按照管理处所规定的日期迅速调集施工队伍进入施工现场，即时开工，10日内完成主要工程项目的施工准备，及早拉通施工便道。按“分段实施，突破重点，合理安排，统筹兼顾”的总体思路组织施工。进场施工首先将平整场地，为桥梁施工创造有利条件，准备进行桥梁钻孔桩施工，原路面下游作为...
