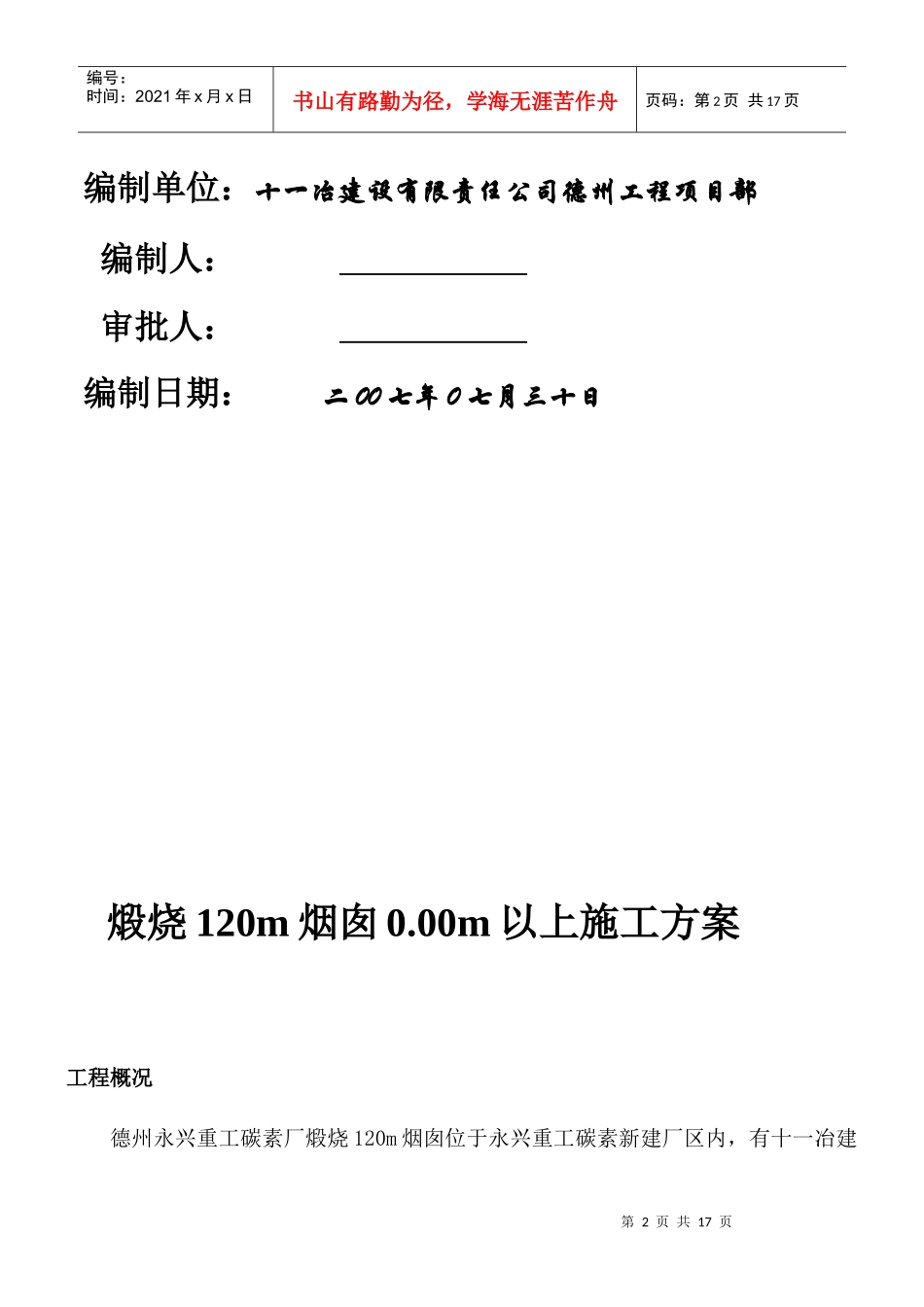

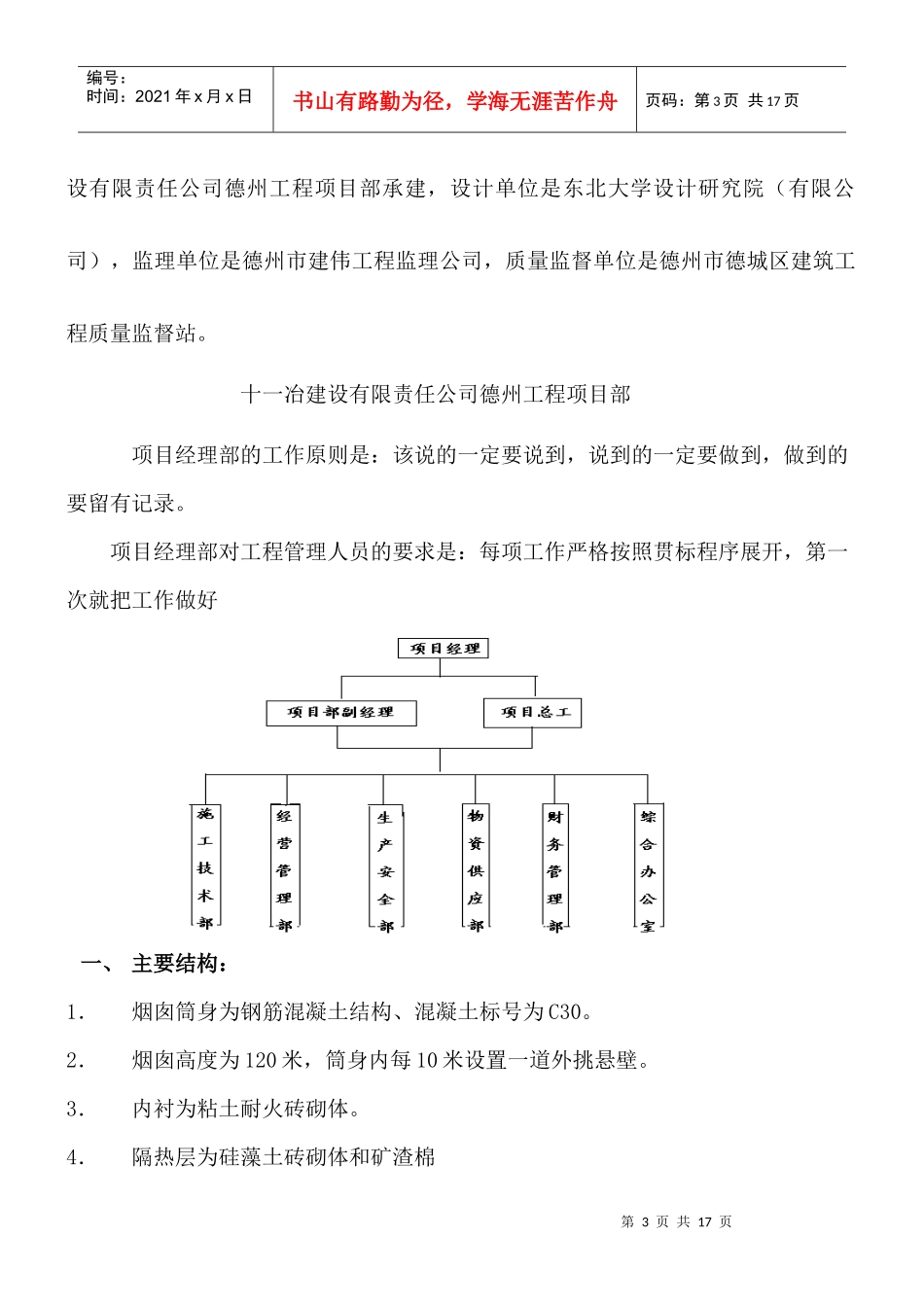

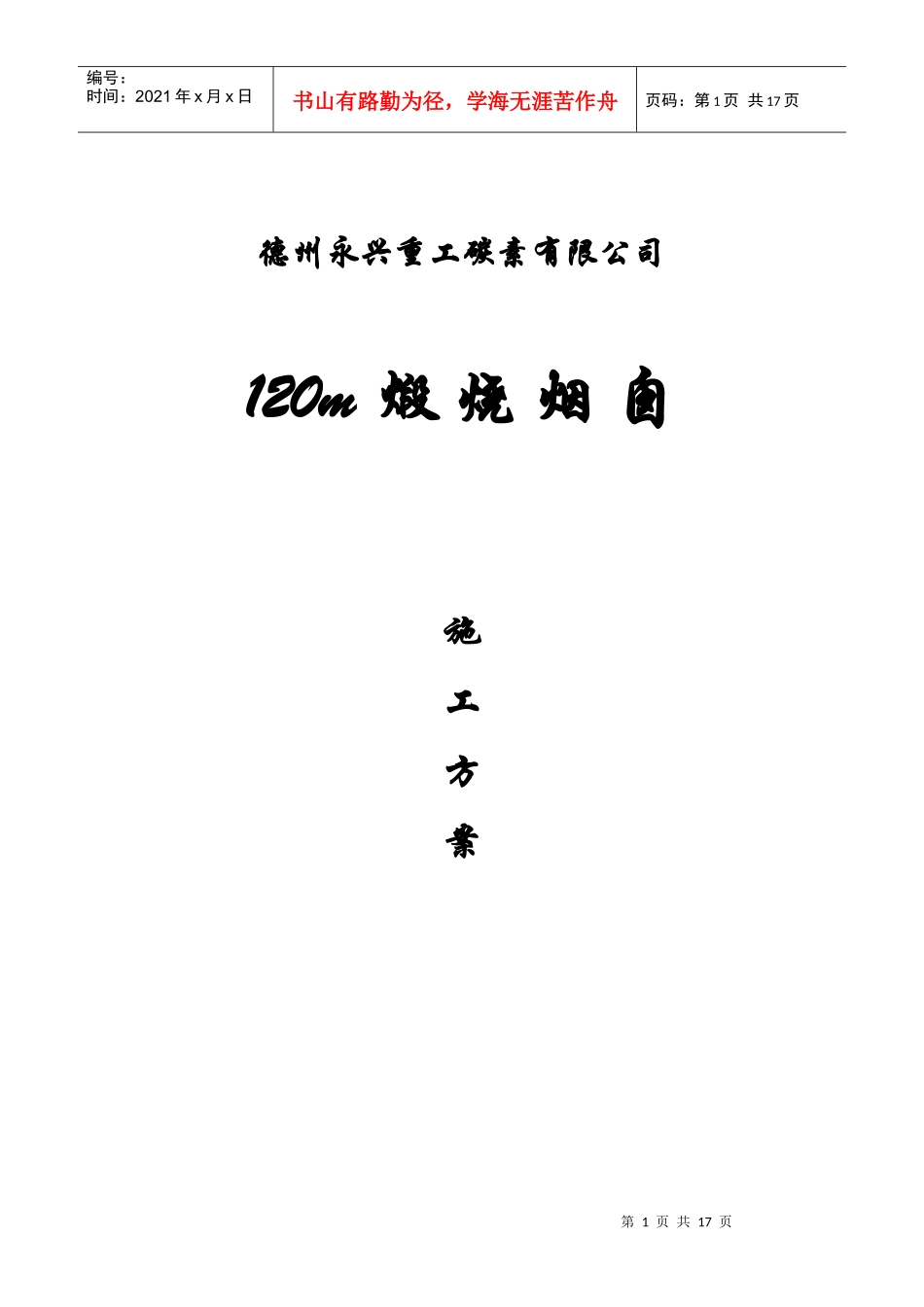

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页德州永兴重工碳素有限公司120m煅烧烟囱施工方案第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页编制单位：十一冶建设有限责任公司德州工程项目部编制人：审批人：编制日期：二00七年0七月三十日煅烧120m烟囱0.00m以上施工方案工程概况德州永兴重工碳素厂煅烧120m烟囱位于永兴重工碳素新建厂区内，有十一冶建第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页设有限责任公司德州工程项目部承建，设计单位是东北大学设计研究院（有限公司），监理单位是德州市建伟工程监理公司，质量监督单位是德州市德城区建筑工程质量监督站。十一冶建设有限责任公司德州工程项目部项目经理部的工作原则是：该说的一定要说到，说到的一定要做到，做到的要留有记录。项目经理部对工程管理人员的要求是：每项工作严格按照贯标程序展开，第一次就把工作做好一、主要结构：1．烟囱筒身为钢筋混凝土结构、混凝土标号为C30。2．烟囱高度为120米，筒身内每10米设置一道外挑悬壁。3．内衬为粘土耐火砖砌体。4．隔热层为硅藻土砖砌体和矿渣棉第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页5．外设钢直梯一道。6．36.50m、76.50m、116.50m处各设钢平台一道。二、施工平面布置(一)施工现场平面布置包括：卷扬机棚、搅拌机棚、水泥库、办公室、仓库保管室、施工运输通道防护棚、钢筋加工棚、木工棚、砂、石子堆放地、保温及内衬材料堆放地等。(二)为保证工程质量和工程顺利进行，砂及石子堆放处应作硬化地面，保温及内衬材料堆放应有防雨措施。(三)施工中有关计划（1）施工用水规划根据施工现场水源情况及本工程生产、消防用水需要，由甲方给定的取水点取水，水源点设表计量。根据需要在现场设置若干取水点和室外地上式消火栓。给水管道采用焊接钢管埋地敷设，主管管径DN50。（2）施工用电规划在开工前，业主负责把施工用电、用水接至施工场地附近，电源点设表计量。根据施工需要选择合理位置设置一级动力配电箱一个：100KVA。配电箱的供电采用三相五线制供电，并配备标准工业防水插座以提供单相及三相电源，配电箱独立配备漏电保护装置以保证施工用电安全，临时电源电缆采用埋地的方式敷设。夜间施工时，根据需要设置必要的照明设施。（3）临时道路设置施工道路利用厂区施工现有道路。第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页（4）临时排水系统设置施工现场设置完整的排水系统，临时排水系统为沿临时道路一侧设置排水明沟，穿越道路位置设管。（5）施工通讯设置施工通讯根据办公室位置及现场办公需求设置。业主需提供通讯用交接箱。现场配备通讯设备包括电话机、传真机、移动电话、对讲机等数部(四)施工平面图见附图。三、施工机具及设备见附表二四、施工方法及步骤本烟囱采用拉滑模、内井架、内脚手架，外模采用1.5mm厚冷扎板钢模，内模利用三合板软模及内衬作为内模，在浇灌筒壁砼前先砌筑粘土耐火砖内衬及硅藻土和矿渣棉隔热层，然后浇灌砼。(一)井架脚手架搭设本井架采用Φ48mm壁厚3.5mm的脚手架钢管搭设在烟囱内，第一次搭设高度为10米，以上随砼进度，边浇灌边搭设，其井架高度距施工平台高度不小于2.50米，为保证井架稳定性，每10米应于外挑悬壁烟囱连接支撑点，脚手架利用井架进行搭设，其每步高度为1.25米，具体方法见图附。(二)施工平台及防护棚搭设本平台采用木制专用脚手扳搭设，平台随着施工进度而上升，如脚手扳的长度及数量不合适时应随时调整。烟囱施工中为防备施工垃圾直接下落，使下面运料人员无法工作，应用木板在5米外设一道防护棚，防护棚上应按时清理，以防超重坠第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页落下来，具体尺寸及方法见附图。(三)垂直运输由内井架、卷扬机、钢丝绳、地滑轮、天滑轮、吊桶所组成，卷扬机安装距离烟囱...
