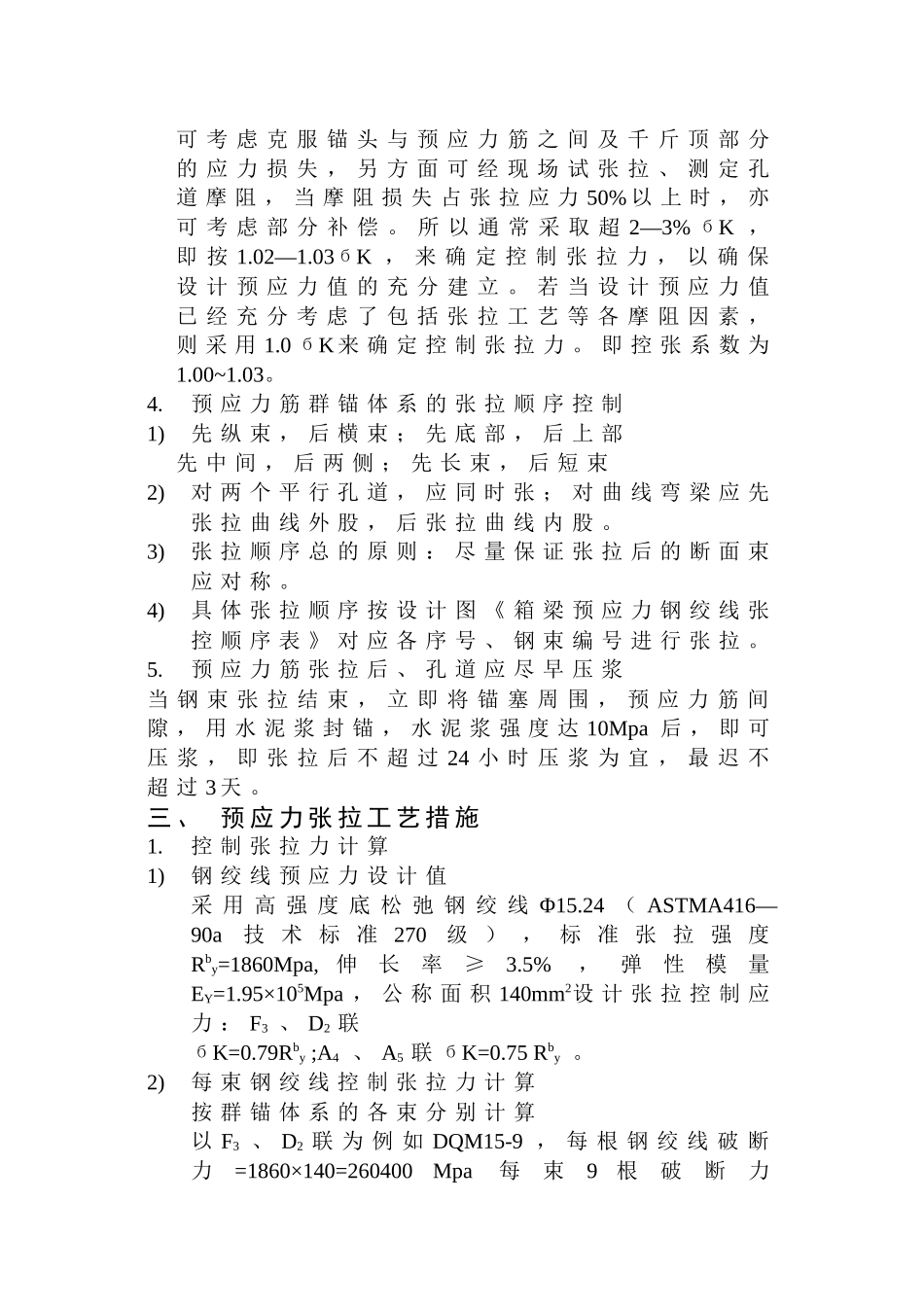

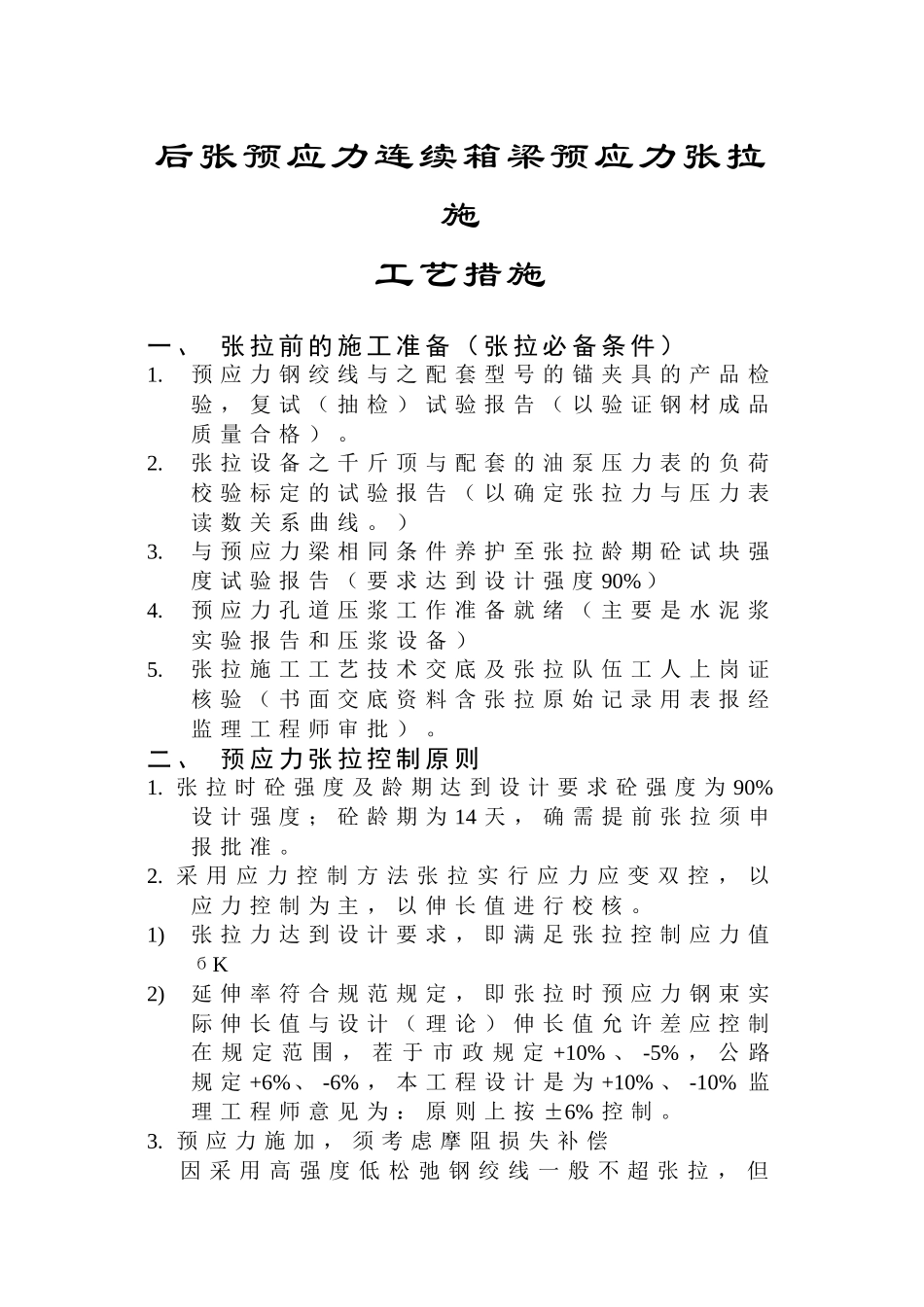

后张预应力连续箱梁预应力张拉施工艺措施一、张拉前的施工准备（张拉必备条件）1.预应力钢绞线与之配套型号的锚夹具的产品检验，复试（抽检）试验报告（以验证钢材成品质量合格）。2.张拉设备之千斤顶与配套的油泵压力表的负荷校验标定的试验报告（以确定张拉力与压力表读数关系曲线。）3.与预应力梁相同条件养护至张拉龄期砼试块强度试验报告（要求达到设计强度90%）4.预应力孔道压浆工作准备就绪（主要是水泥浆实验报告和压浆设备）5.张拉施工工艺技术交底及张拉队伍工人上岗证核验（书面交底资料含张拉原始记录用表报经监理工程师审批）。二、预应力张拉控制原则1.张拉时砼强度及龄期达到设计要求砼强度为90%设计强度；砼龄期为14天，确需提前张拉须申报批准。2.采用应力控制方法张拉实行应力应变双控，以应力控制为主，以伸长值进行校核。1)张拉力达到设计要求，即满足张拉控制应力值бK2)延伸率符合规范规定，即张拉时预应力钢束实际伸长值与设计（理论）伸长值允许差应控制在规定范围，茬于市政规定+10%、-5%，公路规定+6%、-6%，本工程设计是为+10%、-10%监理工程师意见为：原则上按±6%控制。3.预应力施加，须考虑摩阻损失补偿因采用高强度低松弛钢绞线一般不超张拉，但可考虑克服锚头与预应力筋之间及千斤顶部分的应力损失，另方面可经现场试张拉、测定孔道摩阻，当摩阻损失占张拉应力50%以上时，亦可考虑部分补偿。所以通常采取超2—3%бK，即按1.02—1.03бK，来确定控制张拉力，以确保设计预应力值的充分建立。若当设计预应力值已经充分考虑了包括张拉工艺等各摩阻因素，则采用1.0бK来确定控制张拉力。即控张系数为1.00~1.03。4.预应力筋群锚体系的张拉顺序控制1)先纵束，后横束；先底部，后上部先中间，后两侧；先长束，后短束2)对两个平行孔道，应同时张；对曲线弯梁应先张拉曲线外股，后张拉曲线内股。3)张拉顺序总的原则：尽量保证张拉后的断面束应对称。4)具体张拉顺序按设计图《箱梁预应力钢绞线张控顺序表》对应各序号、钢束编号进行张拉。5.预应力筋张拉后、孔道应尽早压浆当钢束张拉结束，立即将锚塞周围，预应力筋间隙，用水泥浆封锚，水泥浆强度达10Mpa后，即可压浆，即张拉后不超过24小时压浆为宜，最迟不超过3天。三、预应力张拉工艺措施1.控制张拉力计算1)钢绞线预应力设计值采用高强度底松弛钢绞线Φ15.24（ASTMA416—90a技术标准270级），标准张拉强度Rby=1860Mpa,伸长率≥3.5%，弹性模量EY=1.95×105Mpa，公称面积140mm2设计张拉控制应力：F3、D2联бK=0.79Rby;A4、A5联бK=0.75Rby。2)每束钢绞线控制张拉力计算按群锚体系的各束分别计算以F3、D2联为例如DQM15-9，每根钢绞线破断力=1860×140=260400Mpa每束9根破断力=2604×9=2343.6KN，则设计控制张拉力=（0.79×1860×140×9）×控张系数（1~1.03）=2343.6×0.79×1=1851.44KN3)千斤顶压力表读数值计算按各个编号的压力表校验报告，一元线性回归分析结果，应用方程式Y=A+BX核算，初应力，二倍初应力、分级加载应力控制应力、的表读数，式中Y—压力表读数值，A、B—回归系数，X—标准荷值，即对钢束施加之张拉力。A、初始应力百分比确定：设计图初应力10%бK（不分长短束），若按10%бK，则须采用预张办法，即张拉后再放松，重新按10%бK的流程张拉，但本工程采用的是自锚式夹片，要放松就必须先用千斤顶工具锚张拉，重新张拉时再换装锚具夹片，如此下去张拉工效低，则影响进度工期故采用在规范允许范围内（10～25%бK）适当加大初应力的办法：预应力钢束≤40M，初应力采用10%бK41—99M初应力采用15%бK≥100M初应力采用20%бKB、张拉时分级加载：初应力二倍初应力级段应力级段应力控制应力0.1бK0.20бK0.5бK0.8бK1.0бK0.15бK0.3бK0.6бK0.8бK1.0бK0.2бK0.4бK0.6бK0.8бK1.0бKC、各千斤顶—压力表表号的对应读数值YDC2000型油压千斤顶，YBZZ×1.5／63型油泵分级加载张10%185.1KN15%277.7KN20%370.2KN30%555.3KN40%740.4KN50%925.5KN60%1710.6KN80%1480.8KN100%бK1851KN拉顶号970315表号99058054.06.28.412.716.921.125.433.842.2顶号980802表号9956014.56.68.713.518.422.927.335.94...
