数据结构课程设计报告(doc 64页)VIP免费

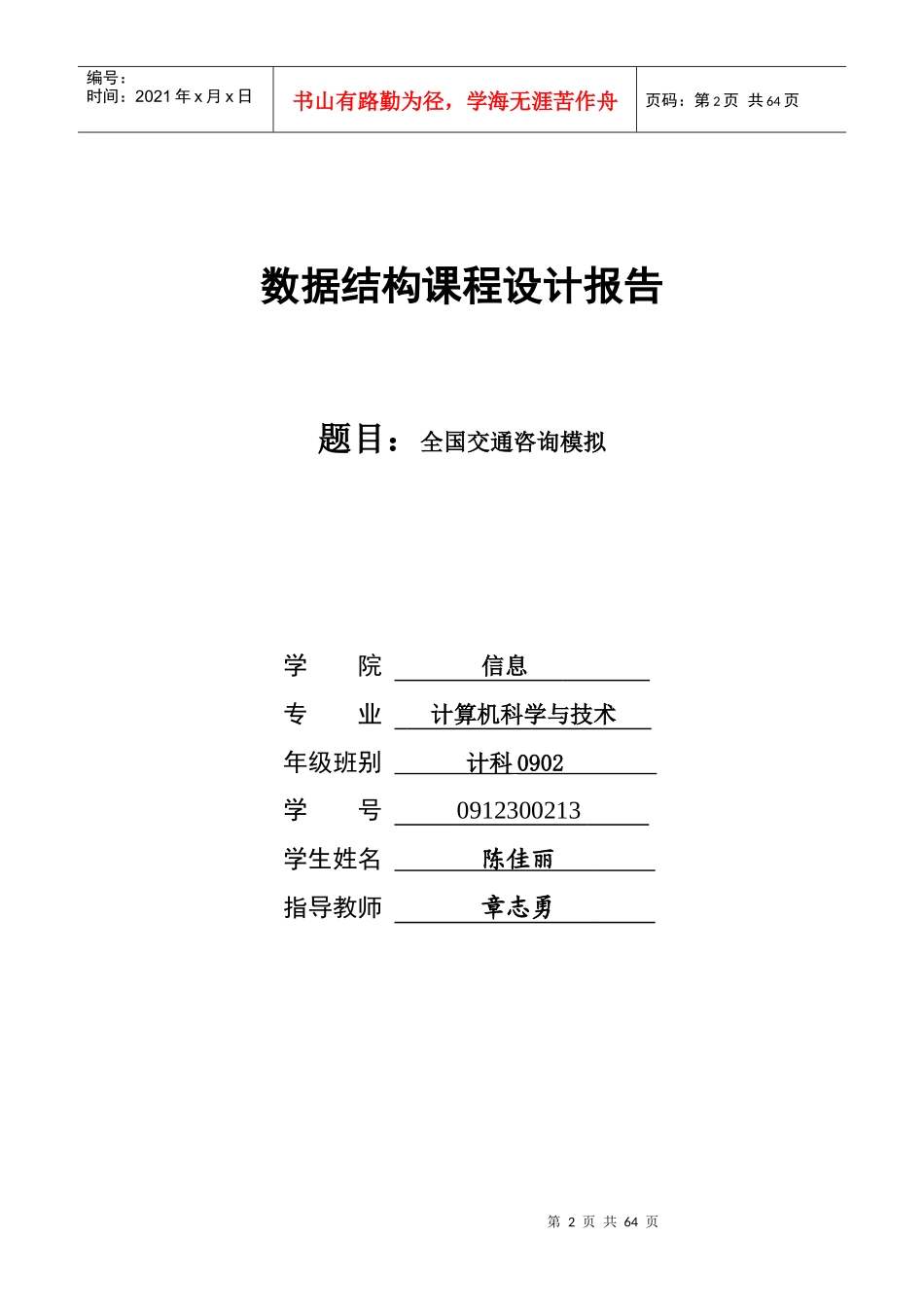

第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共64页第2页共64页第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共64页数据结构课程设计报告题目：全国交通咨询模拟学院信息专业计算机科学与技术年级班别计科0902学号0912300213学生姓名陈佳丽指导教师章志勇第3页共64页第2页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共64页一．需求分析1．程序设计任务：从中国地图平面图中选取部分城市，抽象为程序所需要图的结点，并以城市间的列车路线和飞机路线，作为图结点中的弧信息，设计一个全国交通咨询模拟系统。利用该系统实现两种最优决策：最快到达或最省钱到达。2.明确规定：(1)输入形式和输入值的范围：每条飞机弧或者火车弧涉及的信息量很多，包括：起始城市、目的城市、出发时间、到达时间、班次以及费用。作为管理员要输入的信息包括以上信息，而作为用户或者客户，要输入的信息有起始城市和目的城市，并选择何种最优决策。(2)输出形式：按用户提供的最优决策的不同而输出不同的信息，其中输出的所搭飞机或火车的班次及其起始地点和终点、起始时间和出发时间还有相关的最优信息，比如最快经多少时间到达、最省钱多少钱到达和最少经多少中转站到达。(3)程序所能达到的功能a.该系统有供用户选择的菜单和交互性。可以对城市、列车车次和飞机航班进行编辑，添加或删除。b.建立一个全国交通咨询系统，该系统具备自动查找任意两城市间铁路、飞机交通的最短路径和最少花费及中转次数最少等功能。c.初始化交通系统有两种方式，键盘和文档。二．设计概要1.抽象数据类型本程序运用了关于图这种数据结构。ADTGraph{数据对象V：V是具有相同特性的数据元素的集合，称为顶点集。数据关系R：R={VR}VR={|v,w∈V且P(v,w),表示从v到w的弧。谓词P(v,w)定义了弧的意义或信息}基本操作P：CreateGraph(&G,V,VR);初始条件：V是图的顶点集，VR是图中弧的集合。操作结果：按V和VR的定义构造图G。DestroyGraph(&G);初始条件：图G存在。第4页共64页第3页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共64页操作结果：销毁图G。LocateVet(G,u);初始条件：图G存在，u和G中顶点有相同的特征。操作结果：若G中存在顶点u，则返回该顶点在图中的位置，否则返回其他信息。GetVex(G,v);初始条件：图G存在，v是G中某个顶点。操作结果：返回v的值。PutVex(&G,v,value);初始条件：图G存在，v是G中某个顶点。操作结果：对v赋值value。FirstAdjVex(G,v);初始条件：图G存在，v是G中某个顶点。操作结果：返回v的第一个邻接顶点。若顶点在G中没有邻接顶点，则返回“空”。NextAdjVex(G,v,w);初始条件：图G存在，v是G中某个顶点，w是v的邻接顶点，操作结果：返回v的(相对于w的)下一个邻接顶点。若w是v的最后一个邻接点，则返回“空”。InsertVex(&G,v);初始条件：图G存在，v和图中顶点有相同特征。操作结果：在图G中添加新顶点v。DeleteVex(&G,v);初始条件：图G存在，v是G中某个顶点。操作结果：删除G中顶点v及相关弧。InsertArc(&G,v,w);初始条件：图G存在，v和w是G中两个顶点。操作结果：在G中增添弧，若G是无向的则还增加对称弧。DeleteArc(&G,v,w);初始条件：图G存在，v和w是G中两个顶点。操作结果：在G中删除弧，若G是无向的，则还删除对称弧。DFSTraverse(G,Visit());初始条件：图G存在，Visit是顶点的应用函数。操作结果：对图进行深度优先遍历。在遍历过程中对每个顶点调用函数Visit一次且仅一次。一旦visit()失败，则操作失败。BFSTraverse(G,Visit());初始条件：图G存在，Visit是顶点的应用函数。操作结果：对图进行广度优先遍历。在遍历过程中对每个顶点调用函数Visit一次且仅一次。一旦visit()失败，则操作失败。}ADTGraph其他的抽象数据类型定义如下：第5页共64页第4页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共64页typedefstruct{intnumber;floatexpenditure;intbegintime[2];intarrivetime[2];}Vehide...
