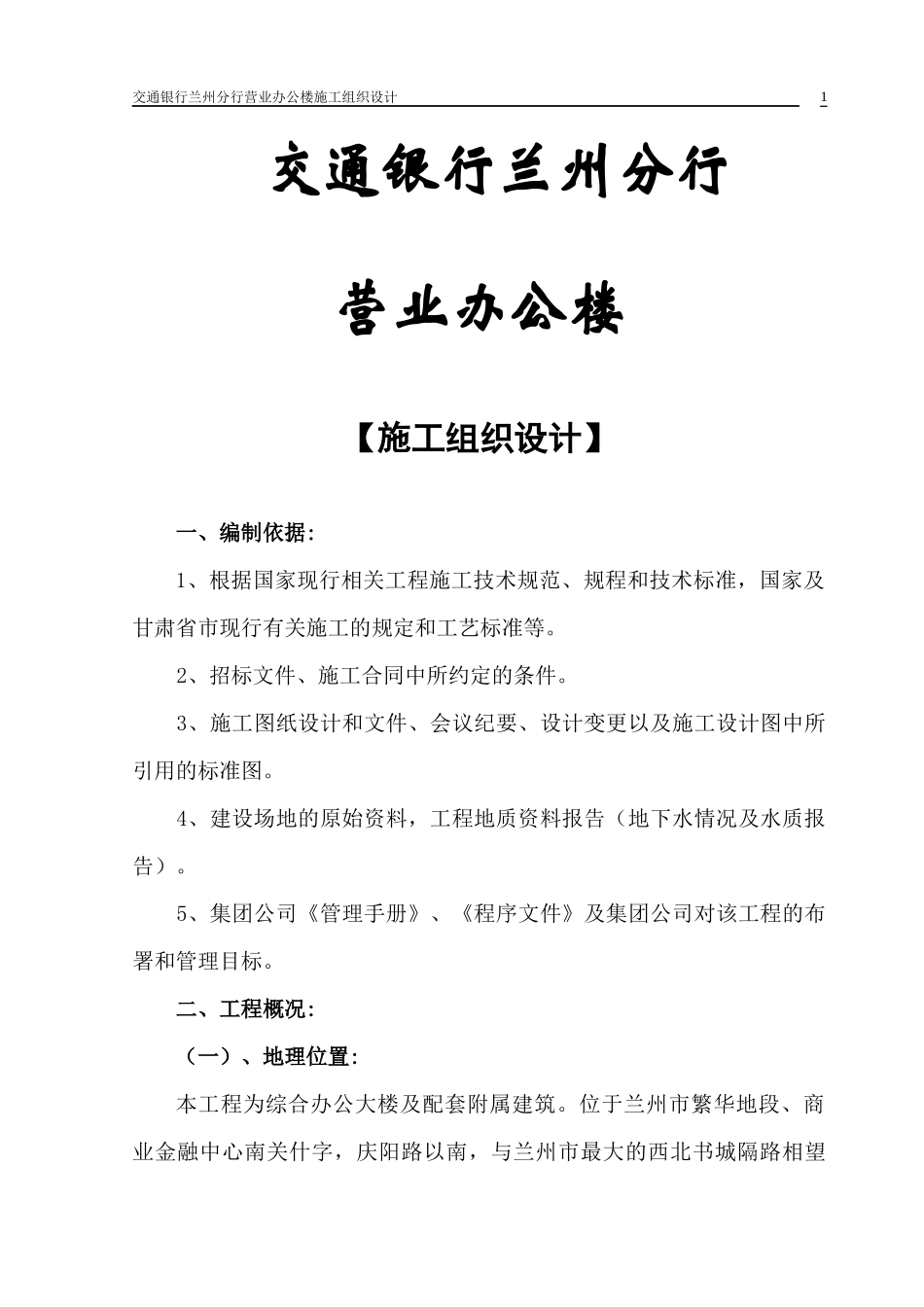

交通银行兰州分行营业办公楼施工组织设计交通银行兰州分行营业办公楼【施工组织设计】一、编制依据:1、根据国家现行相关工程施工技术规范、规程和技术标准，国家及甘肃省市现行有关施工的规定和工艺标准等。2、招标文件、施工合同中所约定的条件。3、施工图纸设计和文件、会议纪要、设计变更以及施工设计图中所引用的标准图。4、建设场地的原始资料，工程地质资料报告（地下水情况及水质报告）。5、集团公司《管理手册》、《程序文件》及集团公司对该工程的布署和管理目标。二、工程概况:（一）、地理位置:本工程为综合办公大楼及配套附属建筑。位于兰州市繁华地段、商业金融中心南关什字，庆阳路以南，与兰州市最大的西北书城隔路相望1交通银行兰州分行营业办公楼施工组织设计占地为不规则的“T”形，东西最长处106m，最短处57m；南北宽约87m；主楼建筑面积为15230m2，附属及配套建筑面积为1999m2。（二）、建筑功能特点：本工程主体十五层（设三层夹层），地下二层。檐口高度90.05m。主体建筑地下二层为金库、点钞室、掩蔽室、贮水间、风机室；地下一层为地下车库、高低压配电室；首层～五层为营业大厅、办公室；六～十一层为办公用房；十二～十四层为办公室、会客、会议厅；十五层为大会议室；屋面设屋顶花园。①、地下防水：设防等级为一级，底板、墙板外防水采用两层4个厚SBS改性沥青防水卷材。②、屋面：保温层—加气砼块和聚苯板复合保温；防水层—采用SBS沥青防水卷材；屋面排水—有组织内排水，坡度2%。③、外装修：点式玻璃幕墙、干挂石材、铝塑板及金属饰件等。④、门窗：钢制防火门、木门、铝合金窗、塑钢窗等。⑤、配套附属用房：地下一层，层高6.05m，地上三层，层高为3.6m及3.9m。外墙为白色、浅灰色面砖，铝合金窗。⑥、室外消防水池：地下一层，层高6.05m。（三）、结构特点：本工程结构形式为现浇框剪力墙结构，使用年限为50年，属A类高层建筑。8度抗震设防，抗震设防类别为丙类，建筑安全等级为二级。结构设计抗震等级为一级，抗震墙为一级。主楼工程：基础为钢筋砼平板筏基，底板厚0.6m底板顶标高为-8.85m。2交通银行兰州分行营业办公楼施工组织设计地下室一~二层为框架剪力墙结构，地下室底板及集水坑部分砼采用C40，剪力墙为C45，抗渗强度为0.8Mpa（掺防水剂10%CEA-B）。主体部分为框架剪力墙结构，内墙为250厚加气砼砌块，隔墙为150厚轻钢龙骨双层双面石膏板隔墙，地下室和卫生间墙为多孔砖。外墙保温为外贴30厚聚苯板。砌体工程质量等级控制在B级。1、主楼裙房部分：基础为井桩，砼强度等级为C25。主体部分为钢结构工程。2、附属用房部分：基础为井桩，砼强度等级为C30。地上为三层框架结构，砼强度等级为C30，屋面为不上人屋面。内墙为200厚加气砼块。3、后浇带1等主体结构完工两个月以后用C50无收缩砼浇筑；后浇带2沿建筑物全高设置，等本层结构完工两个月以后用比本层砼强度等级高一级的无收缩砼浇筑。4、主楼砼、砌体强度等级：（具体强度以设计为准）（1）、主楼砼强度等级：墙、柱砼强度等级基础砼强度等级梁、板砼强度等级备注标高砼强度等级C40C351、基础及外墙板抗渗强度为0.8Mpa（掺防水剂10%CEA-B）；2、梯板砼强度同梁板砼。基础~26.950C4526.95~58.45C4058.45~82.200C35注：①、垫层为100厚C15砼；②、筏基底板为C40，厚0.6m，抗渗强度为0.8Mpa（掺防水剂10%CEA-B）；③、后浇带为C50，圈梁、构造柱及图中未注明的其它构件为C25砼。（2）、砌体强度等级：、地下室为MU10多孔砖，M7.5水泥砂浆；3交通银行兰州分行营业办公楼施工组织设计、地上为250厚加气砼块，M5混合砂浆（建议采用掺料为Ⅱ级粉煤灰的砂浆）；、楼梯基础为400厚砖墙，M7.5水泥砂浆；、预留洞及隔墙小垛砌筑砂浆为M7.5。、粘土空心砖（KK），容重：≤8KN/m3；加气砼砌块容重：≤7KN/m3。5、裙房砼强度等级：（具体强度以设计为准）、井桩砼C25，护壁为C20。、圈梁、构造柱为C25。6、附属用房砼强度等级：（具体强度以设计为准）、井桩为C30。、护壁为C25。、主体为C30。、地下通道砼同地下设备用房。7、设备用房砼、砌体强度等级：（具体强度以设计为准）、垫层为C15。、底板...
