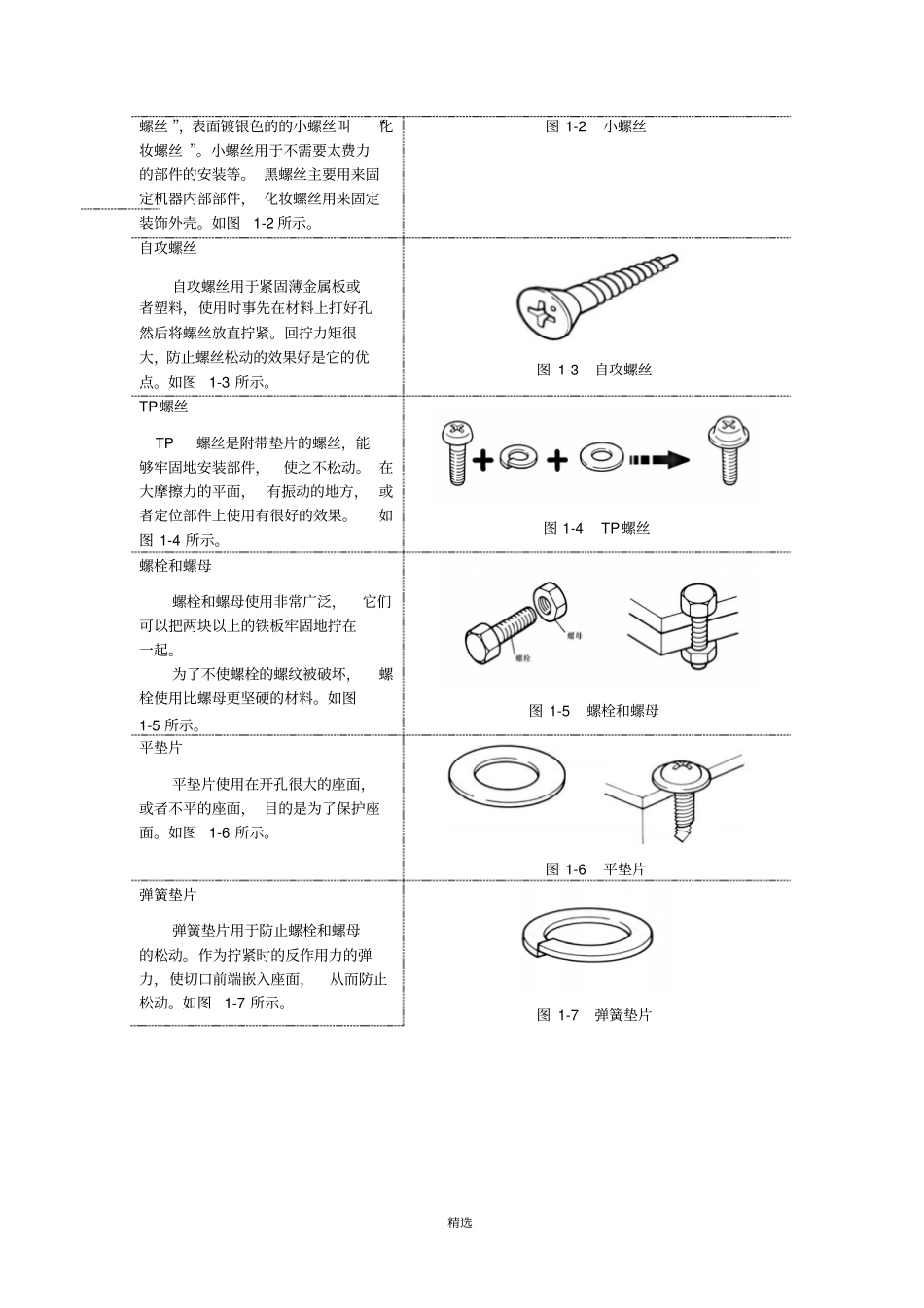

精选实训1常用机械部件与工具的认识和使用知识引导：随着社会信息化的加速，图文信息设备大量地应用于办公自动化领域。其设备可分为计算机类（各种类型计算机、计算机网络系统、图文处理设备、电子会议设备等）、通信设备类（电话、传真机、局域网、程控交换机等）和办公机械类（复印机、打印机、绘图仪、扫描仪、投影机、桌面轻印刷系统、碎纸机、装订机等）。在各类设备的日常使用、保养与维护中，拆解和维护维修设备时经常要用到各种工具，常用的拆解维护工具有：螺丝刀、镊子、排刷、吹气球、脱脂棉等，常用的维护维修工具有：各式钳子、扳手、万用表、电烙铁等。另外，各类图文信息设备上都离不开各种连接和固定用的螺丝、卡簧等机械部件。实训仪器及耗材：工具箱，机械部件，如各类螺丝、螺栓和螺母、平垫片等。实训目的：本实训目的在于认识各种螺丝、卡簧等机械部件，认识拆解和维护维修设备常用的工具，熟悉工具的作用和正确的使用方法，并练习各类工具的使用。实训要求：1、认识螺丝、卡簧等机械部件。2、认识常用工具的形状、名称和基本用途。3、知道常用工具的正确使用方法。4、练习使用常用的各类工具。实训步骤：1、通过讲解和展示认识工具箱中的各类工具和常用机械部件。2、通过讲解和演示操作对工具的作用和正确使用方法进行了解和掌握。3、将各类机械零件和工具的用途填写在表格中。4、动手练习使用常用工具，如：螺丝刀、尖嘴钳等。机械部件与工具展示：螺丝在图文信息设备上，螺丝用的非常多。螺丝有很多种类，要根据它的用途的不同，选择对应的使用方法。一般的，小的叫做螺丝，大的叫做螺栓。从螺丝的正上方看到的头部形状分为两种：一字螺丝（－）和十字螺丝（＋）。如图1-1所示。图1-1一字螺丝和十字螺丝小螺丝直径在1mm－8mm的小型螺丝叫做小螺丝。表面涂黑的小螺丝叫“黑精选螺丝”，表面镀银色的的小螺丝叫“化妆螺丝”。小螺丝用于不需要太费力的部件的安装等。黑螺丝主要用来固定机器内部部件，化妆螺丝用来固定装饰外壳。如图1-2所示。图1-2小螺丝自攻螺丝自攻螺丝用于紧固薄金属板或者塑料，使用时事先在材料上打好孔然后将螺丝放直拧紧。回拧力矩很大，防止螺丝松动的效果好是它的优点。如图1-3所示。图1-3自攻螺丝TP螺丝TP螺丝是附带垫片的螺丝，能够牢固地安装部件，使之不松动。在大摩擦力的平面，有振动的地方，或者定位部件上使用有很好的效果。如图1-4所示。图1-4TP螺丝螺栓和螺母螺栓和螺母使用非常广泛，它们可以把两块以上的铁板牢固地拧在一起。为了不使螺栓的螺纹被破坏，螺栓使用比螺母更坚硬的材料。如图1-5所示。图1-5螺栓和螺母平垫片平垫片使用在开孔很大的座面，或者不平的座面，目的是为了保护座面。如图1-6所示。图1-6平垫片弹簧垫片弹簧垫片用于防止螺栓和螺母的松动。作为拧紧时的反作用力的弹力，使切口前端嵌入座面，从而防止松动。如图1-7所示。图1-7弹簧垫片精选E形卡簧卡簧用于防止轴上部件的移动，阻止轴方向的摇晃。E形卡簧用于给轴上的部件定位，它通过嵌入轴上的沟槽进行固定。因为安装拆卸很简单，所以使用很广泛。如图1-8所示。工具安装――尖嘴钳拆卸――一字螺丝刀图1-8E形卡簧销销用于使主动轴跟齿轮一起转动。把插入主动轴中的销连同轴埋入齿轮的加工沟槽里，把齿轮跟轴固定在一起。虽然齿轮需要加工，但是安装简单，所以图文设备中经常使用。如图1-9所示。图1-9销弹簧弹簧是利用金属的弹性（加力后变形，力量减小时，变形会复原的性质），缓和冲击或者存储力的机械部件。弹簧分为线圈弹簧和板弹簧两种。材料一般为弹簧钢，铜合金。如图1-10所示。图1-10弹簧十字螺丝刀十字螺丝刀是前端呈十字形（＋）的螺丝刀。用于拧紧或松开头部为十字形的螺丝。有普通十字螺丝刀，长十字螺丝刀，短十字螺丝刀，短头十字螺丝刀等种类。如图1-11所示。螺丝刀的柄越粗，越容易拧紧。图1-11十字螺丝刀精选一字螺丝刀一字螺丝刀是前端为一字形（-）的螺丝刀。用于拧紧或松开头部刻有一字形沟槽的螺丝。如图1-12所示。图1-12一字螺丝刀尖嘴钳尖嘴钳适用于夹取，弯折线头等细的东西。有强力刀刃，可以剪断用剪钳无法剪断的粗东西...
