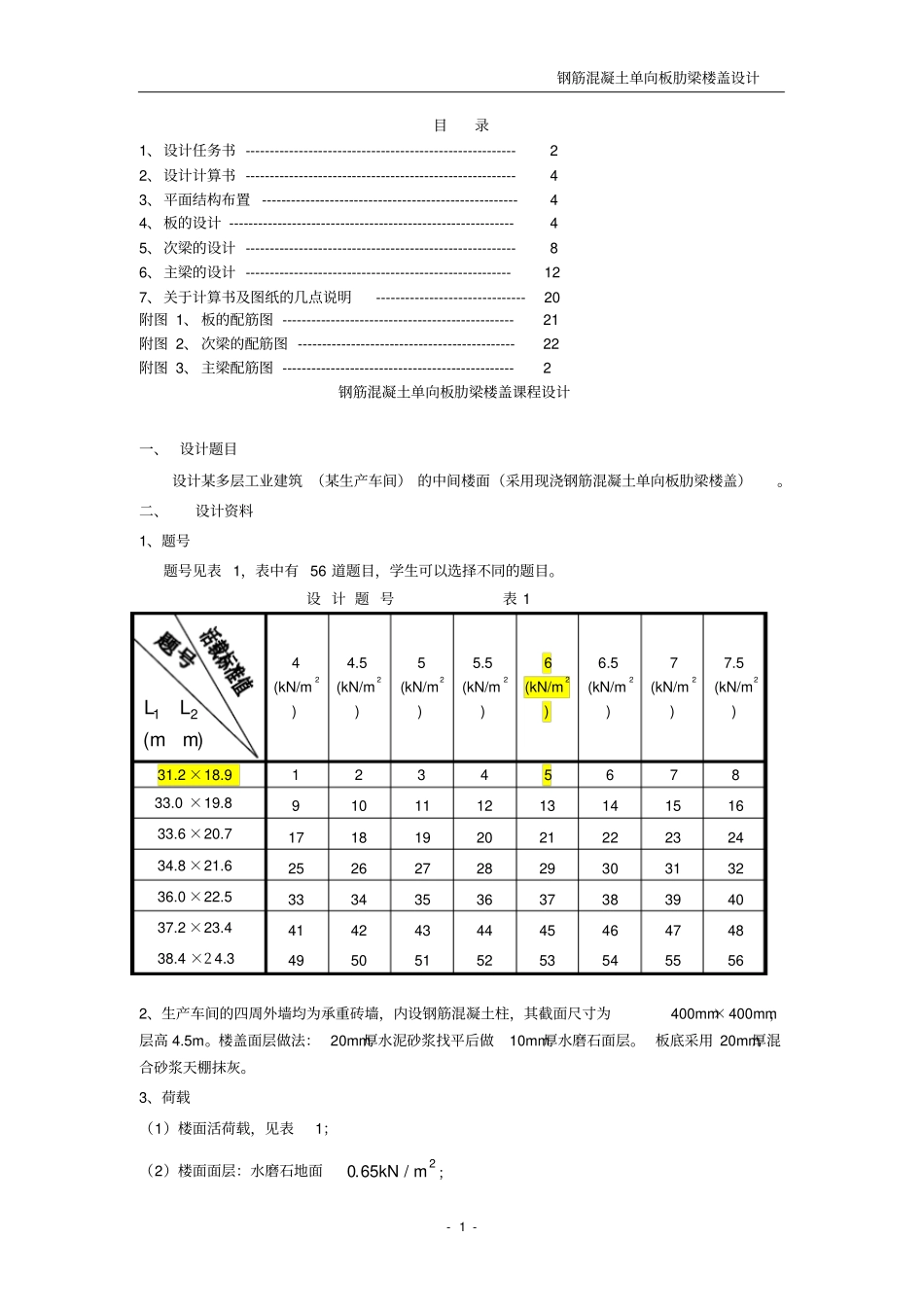

钢筋混凝土单向板肋梁楼盖设计-1-目录1、设计任务书--------------------------------------------------------22、设计计算书--------------------------------------------------------43、平面结构布置-----------------------------------------------------44、板的设计-----------------------------------------------------------45、次梁的设计--------------------------------------------------------86、主梁的设计-------------------------------------------------------127、关于计算书及图纸的几点说明-------------------------------20附图1、板的配筋图------------------------------------------------21附图2、次梁的配筋图---------------------------------------------22附图3、主梁配筋图------------------------------------------------2钢筋混凝土单向板肋梁楼盖课程设计一、设计题目设计某多层工业建筑（某生产车间）的中间楼面（采用现浇钢筋混凝土单向板肋梁楼盖）。二、设计资料1、题号题号见表1，表中有56道题目，学生可以选择不同的题目。设计题号表1)(21mmLL4(kN/m2)4.5(kN/m2)5(kN/m2)5.5(kN/m2)6(kN/m2)6.5(kN/m2)7(kN/m2)7.5(kN/m2)31.2×18.91234567833.0×19.891011121314151633.6×20.7171819202122232434.8×21.6252627282930313236.0×22.5333435363738394037.2×23.4414243444546474838.4×24.349505152535455562、生产车间的四周外墙均为承重砖墙，内设钢筋混凝土柱，其截面尺寸为400mm×400mm，层高4.5m。楼盖面层做法：20mm厚水泥砂浆找平后做10mm厚水磨石面层。板底采用20mm厚混合砂浆天棚抹灰。3、荷载（1）楼面活荷载，见表1；（2）楼面面层：水磨石地面2/65.0mkN；钢筋混凝土单向板肋梁楼盖设计-2-（3）钢筋混凝土容重：3/25~24mkN；（4）混合砂浆容重：3/17mkN；（5）水泥砂浆容重：3/20mkN。4、材料（1）混凝土：C20、C25或C30。（2）钢筋：主梁及次梁受力筋采用HRB400钢筋，板内及梁内的其它钢筋可以采用HPB300钢筋。三、设计内容1、结构平面布置图：柱网、板、次梁及主梁的布置2、板的强度计算3、次梁强度计算4、主梁强度计算5、绘制结构施工图（1）结构平面布置图（1:200）（2）板的配筋图（1:50）（3）次梁的配筋图（1:50；1:25）（4）主梁的配筋图（1:40；1:20）及弯矩M、剪力V的包络图（5）钢筋明细表及图纸说明四、设计要求要求完成全部的设计内容，完成设计计算书一份，设计图纸一套，建议手工画图和计算机画图各占一半，学生也可以自己选择手画或计算机画图。课程设计时间一周。五、参考资料1、《混凝土结构（下册，第二版）》，彭少民主编，武汉工业大学出版社，2010.2；2、《混凝土结构（中册）混凝土建筑结构设计（第二版）》，东南大学、同济大学、天津大学合编，中国建筑工业出版社，2003.1；3、《混凝土结构疑难释义附解题指导（第三版）》，沈蒲生、罗国强编著，中国建筑工业出版社，2003.8；4、《建筑结构荷载规范》（GB50009-2012），中国建筑工业出版社，2012；5、《混凝土结构设计规范》（GB50010-2010），中国建筑工业出版社,2010；6、《建筑工程课程设计指南》，沈蒲生主编，高等教育出版社，2005.1；7、《楼盖结构设计原理》，沈蒲生编著，科学出版社，2003.9；现浇钢筋混凝土单向板肋梁楼盖设计计算书钢筋混凝土单向板肋梁楼盖设计-3-一、平面结构布置：由单向板的经济跨度2～3m，次梁的经济跨度4～6m，主梁的经济跨度6～8m，确定主梁的跨度为6.3m,次梁的跨度为5.2m,主梁每跨内布置两根次梁,板的跨度为2.1m。楼盖结构布置图见图一。二、板的设计：板的计算按塑性内力重分布计算，板的L2/L1=5.2/2.1=2.48<3,宜按照双向板设计，按照短边方向受力的单向板计算时，应沿长边方向布置足够数量的构造筋，此设计为单向板。板的厚度按构造要求，对于工业建筑的楼盖板，要求，取板厚mmh80mml5.5240/2100401。次梁的截面高度应满足121(h～289()181L～mm)433，取mmh400则21(b～133()31h～mm)200，取mmb200。板的尺寸如图所示：钢筋混凝土单向板肋梁楼盖设计-4-1、荷载：恒荷载标准值：水磨石面层0.65×1=0.6...
