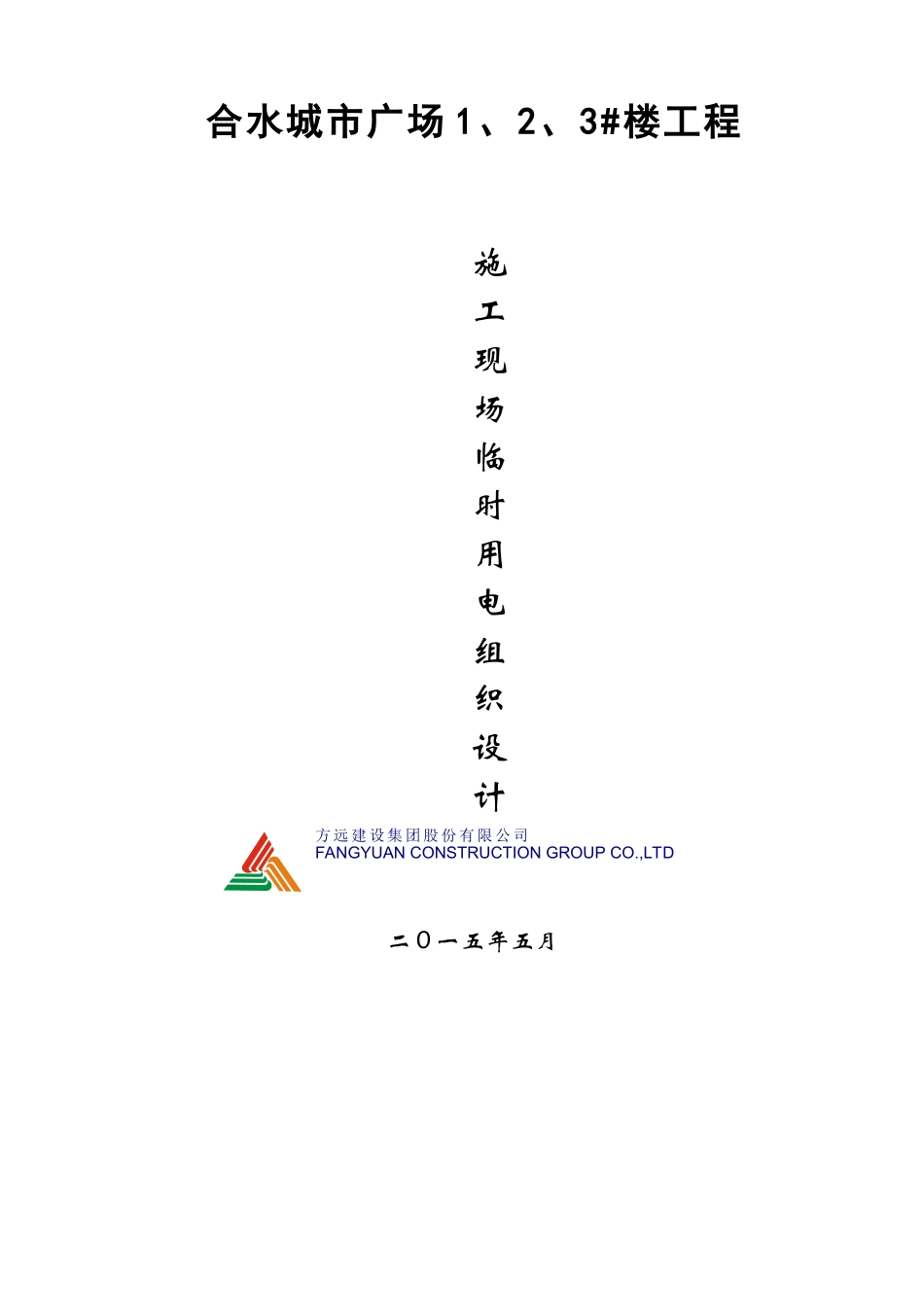

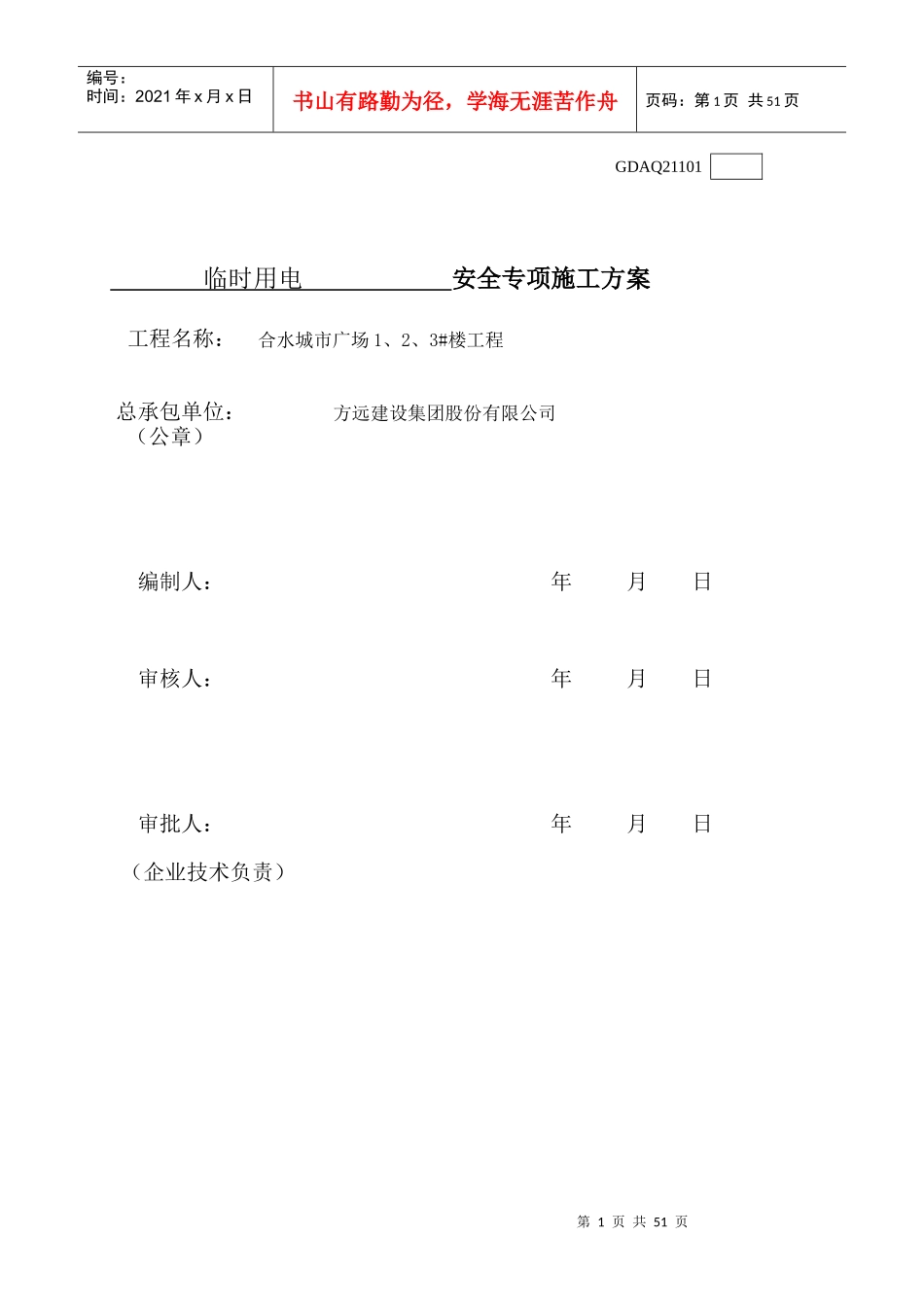

方远建设集团股份有限公司FANGYUANCONSTRUCTIONGROUPCO.,LTD合水城市广场1、2、3#楼工程施工现场临时用电组织设计二0一五年五月第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页GDAQ21101临时用电安全专项施工方案工程名称：合水城市广场1、2、3#楼工程总承包单位：方远建设集团股份有限公司（公章）编制人：年月日审核人：年月日审批人：年月日（企业技术负责）第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页目录一、工程概况...............................................(4)二、编制依据...............................................(4)三、施工条件..............................................(4)四、设计内容与步骤.........................................(5)五、绘制临时供电施工图.....................................(24)六、安全用电技术措施.......................................(34)七、安全用电防火措施.......................................(46)八、防雷装置设计...........................................(48)九、接地装置设计...........................................(49)附件：施工用电总平面布置图第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页一、工程概况工程基本情况本工程位于广东省阳江市阳春市合水镇，省道S113（广州—湛江）旁，距广州225公里，本案周围交通非常便利，西邻113省道。建设单位为阳春新居商贸城开发有限公司，设计单位为阳春市建筑规划设计院,勘测单位为：华西工程建设勘探公司。监理单位为：阳春市科正建设监理有限公司。本工程总用地面积180000平方米，总建筑面积288997平方米，其中市场用地41400平方米，建筑面积47240平方米，商业用地19813平方米，建筑面积39233平方米，住宅用地118787平方米，建筑面积202524平方米。本工程分期实施，第一期一栋三层的合水城市广场，6栋4层的商业建筑，3栋2层的商业建筑，总建筑面积47240m2。本期实施的工程是第一期的3栋2层的商业建筑，施工内容包括土建、给排水、电气、消防报警、暖通工程等。二、编制依据1、《施工现场临时用电安全技术规范》JGJ46-20052、《低压配电设计规范》GB50054-20113、《建筑工程施工现场供电安全规范》GB50194-934、《通用用电设备配电设计规范》GB50055-20115、《供配电系统设计规范》GB50052-20096、《建筑施工安全检查标准》JGJ59-2011三、施工条件序号机具名称型号安装功率(kW)数量合计功率(kW)第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页1塔式起重机JL5613651652锥形反转出料搅拌机JZC3506163灰浆搅拌机UJ1002.212.24塔式起重机JL5613651655混凝土输送泵HB8012011206钢筋切断机QJ4072147钢筋弯曲机GW403268钢筋调直机GT4/882169木工圆锯MJ10533910对焊机UN-404014011交流电焊机BX1-50029.6129.612插入式振动器ZX501.144.413平板式振动器ZB111.122.214平板式激振夯HJP-25D31315电渣压力焊DZH-362424816施工照明2012017生活照明30130四、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。第5页共51页第4页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共51页(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、塔式起重机Kx=0.7，Cosφ=0.65，tgφ=1.17将Jc=40%统一换算到Jc1=25%的额定容量Pn=65kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×65=82.22kWPjs=Kx×Pe=0.7×82.22=57.55kWQjs=Pjs×tgφ=57.55×1.17=67.29kvar(2)、锥...
