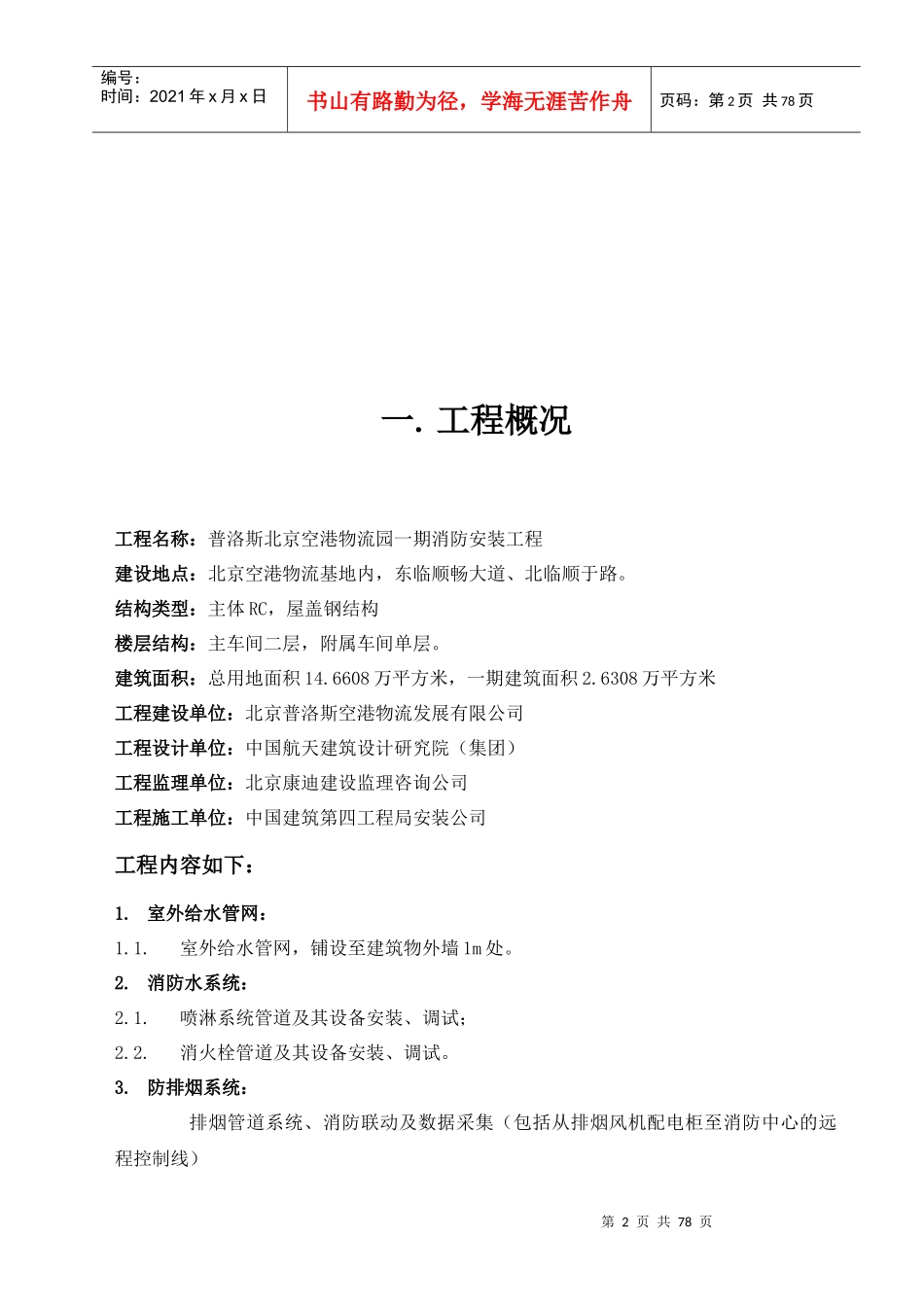

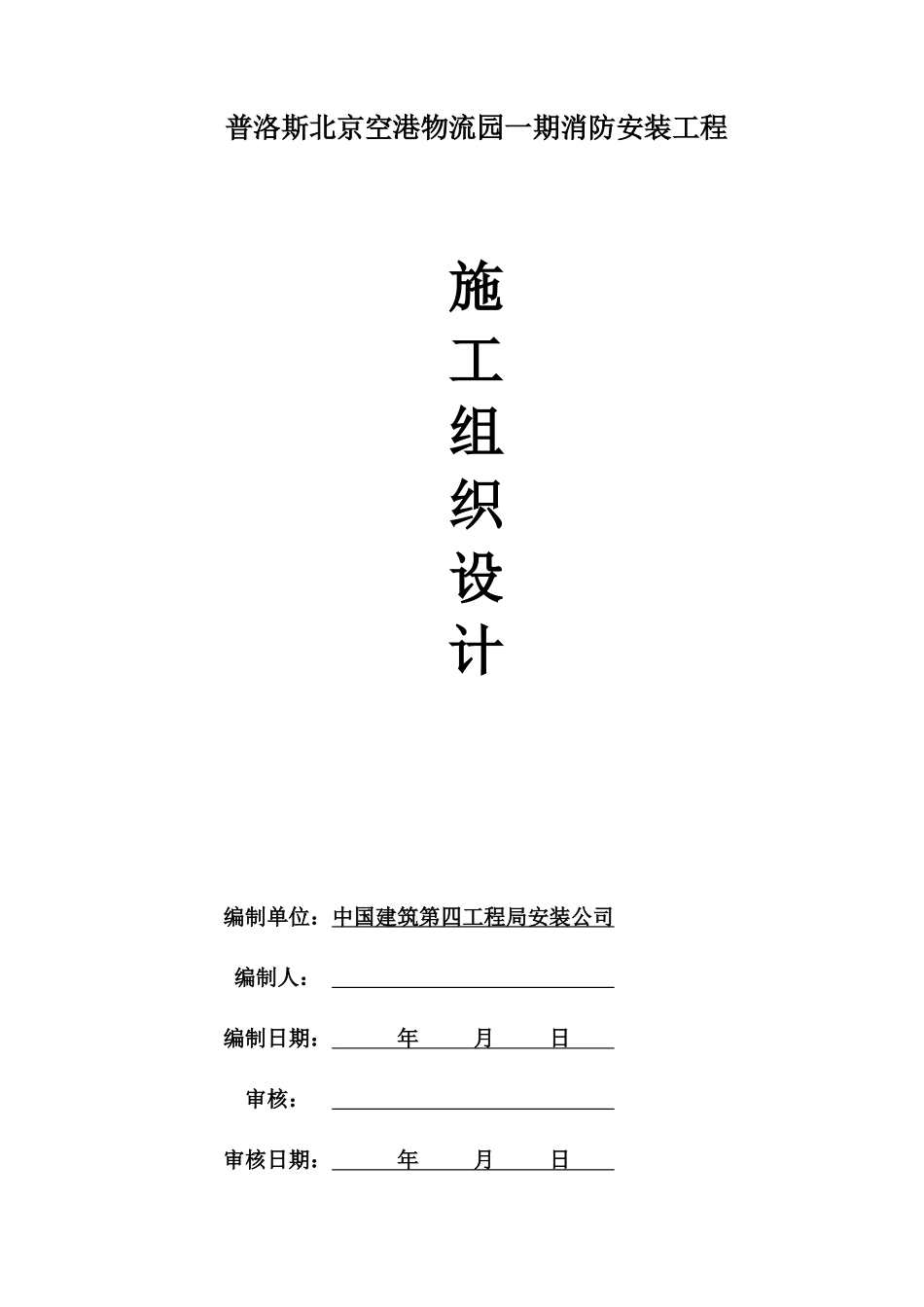

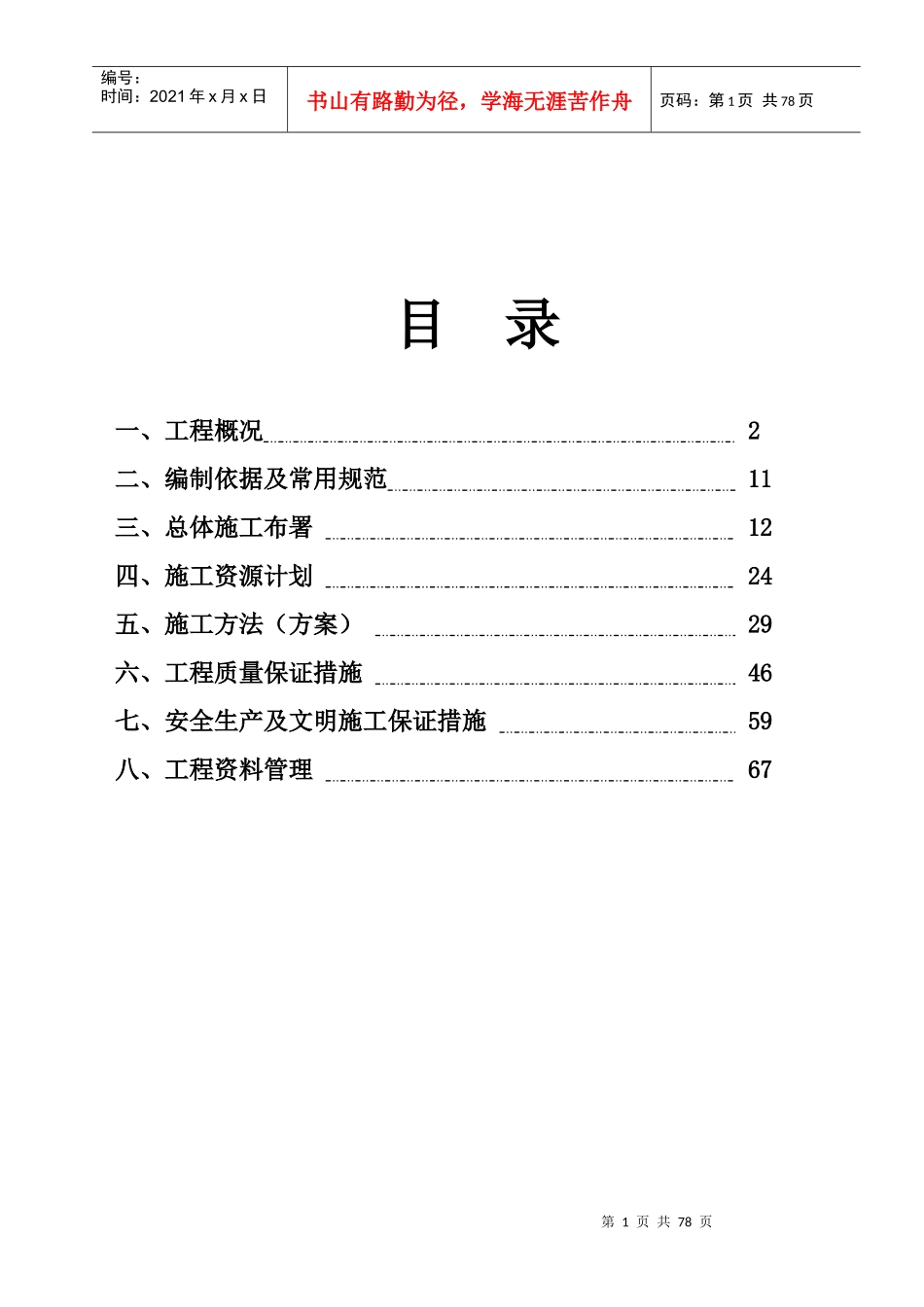

普洛斯北京空港物流园一期消防安装工程施工组织设计编制单位：中国建筑第四工程局安装公司编制人：编制日期：年月日审核：审核日期：年月日第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共78页目录一、工程概况2二、编制依据及常用规范11三、总体施工布署12四、施工资源计划24五、施工方法（方案）29六、工程质量保证措施46七、安全生产及文明施工保证措施59八、工程资料管理67第2页共78页第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共78页一.工程概况工程名称：普洛斯北京空港物流园一期消防安装工程建设地点：北京空港物流基地内，东临顺畅大道、北临顺于路。结构类型：主体RC，屋盖钢结构楼层结构：主车间二层，附属车间单层。建筑面积：总用地面积14.6608万平方米，一期建筑面积2.6308万平方米工程建设单位：北京普洛斯空港物流发展有限公司工程设计单位：中国航天建筑设计研究院（集团）工程监理单位：北京康迪建设监理咨询公司工程施工单位：中国建筑第四工程局安装公司工程内容如下：1.室外给水管网：1.1.室外给水管网，铺设至建筑物外墙1m处。2.消防水系统：2.1.喷淋系统管道及其设备安装、调试；2.2.消火栓管道及其设备安装、调试。3.防排烟系统：排烟管道系统、消防联动及数据采集（包括从排烟风机配电柜至消防中心的远程控制线）第3页共78页第2页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共78页4.消防电系统4.1.消防对讲电话、火灾报警及其联动控制线路敷设；4.2.火灾探测器、手动报警按钮、警铃等火灾探测及报警设备的安装；4.3.消防报警主机、对讲电话主机、消防联动柜等设备安装调试；4.4.消防水泵设备及控制设备连线及安装；4.5.消防联动调试；4.6.各动力设备（包括配电设备）联动控制及连线；4.7室外弱电总管敷设及管井；5.与消防有关的管线、线槽刷防火涂料6.主要工程量一览表序号工程名称单位数量备注1仓库1消防工程1.1仓库-1消防报警系统1.1.1接线端子箱个1.001.1.2编码型手动报警按钮个4.001.1.3编码型手动报警按钮（带电话插口）个38.001.1.4智能型光电感烟探测器个32.001.1.5编码火灾声光报警器个26.001.1.6非编码光电感应探测器个503.001.1.7总线隔离器个2.001.1.8编码输入模块个114.001.1.9编码输入＼输出模块个42.001.1.10扬声器３Ｗ个8.001.1.11扬声器５Ｗ个24.001.1.12音箱３Ｗ个4.001.1.13音箱５Ｗ个24.001.1.14火警电话分机个1.001.1.15火警电话手柄个1.001.1.16电话出线盒个1.001.1.17编码中继器个38.001.1.18火灾报警控制器个1.001.1.19消防暗配钢管1.1.20DN80m16.001.1.21DN50m80.001.1.23DN32m995.001.1.24DN20m8560.00第4页共78页第3页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共78页序号工程名称单位数量备注1.1.25消防钢管穿线1.1.26ZR-RVVP2*1.0m1937.001.1.27ZR-RVS2*1.0m12357.001.1.28ZR-RVS2*2.5m7364.001.1.29HYA5*2*0.5m632.001.1.30ZR-KVV8*1.5m58.001.1.31ZR-KVV24*1.5m67.001.1.32ZR-KVV8*2.5m169.001.1.33ZR-KVV2210*1.5m21.001.1.34金属线槽200*100m98.001.1.35金属线槽100*50m27.001.1.36报警信号阀(接线及调试)个46.001.1.37接线盒个1121.001.1.38开关盒个46.001.1.39金属软管D20m876.001.1.40金属软管D32m121.001.1.41控制电缆头制安(6芯以内)项8.001.2消防排烟系统1.2.1高效低燥声斜流风机GXF-9A台8.001.2.2单层百叶风口700*400只80.001.2.3止回阀Ф900只8.001.2.4止回阀Ф1400只8.001.2.5帆布软接m218.001.2.6静压箱1800*3850*1200只16.001.2.7防雨百叶风口5200*1200只8.001.2.8防雨百叶风口2500*1500只4.001.2.9镀锌钢板风管2.0mmm21,479.001.2.10镀锌钢板风管1.5mmm2718.001.2.11镀锌钢板风管1.0mmm2271.001.2.12屋顶式排烟风机GXF-8W台24.001.2.13屋顶式排烟风机GXF-8WS台8.001.2.14排烟阀Ф1300个8.001.2.15排烟阀Ф800个32.001.2.16消防高温排烟风机GYF-13IQ=64654m3/hH=655Pa台8.001.2.17支架制安kg3216.001.3空气采样报警系统1.3.1空气采样标准探测器套18.00第5页共78页第4页...
