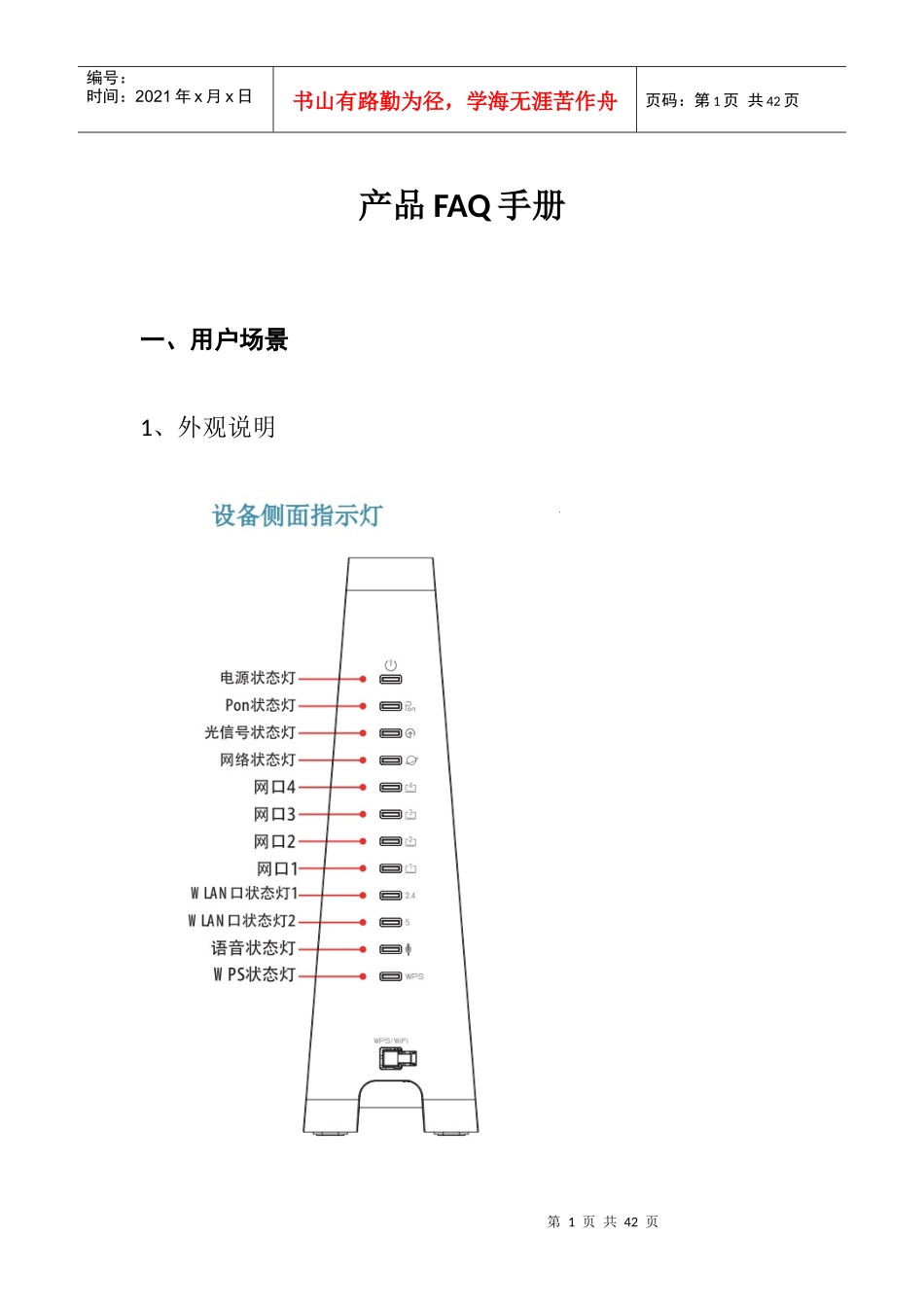

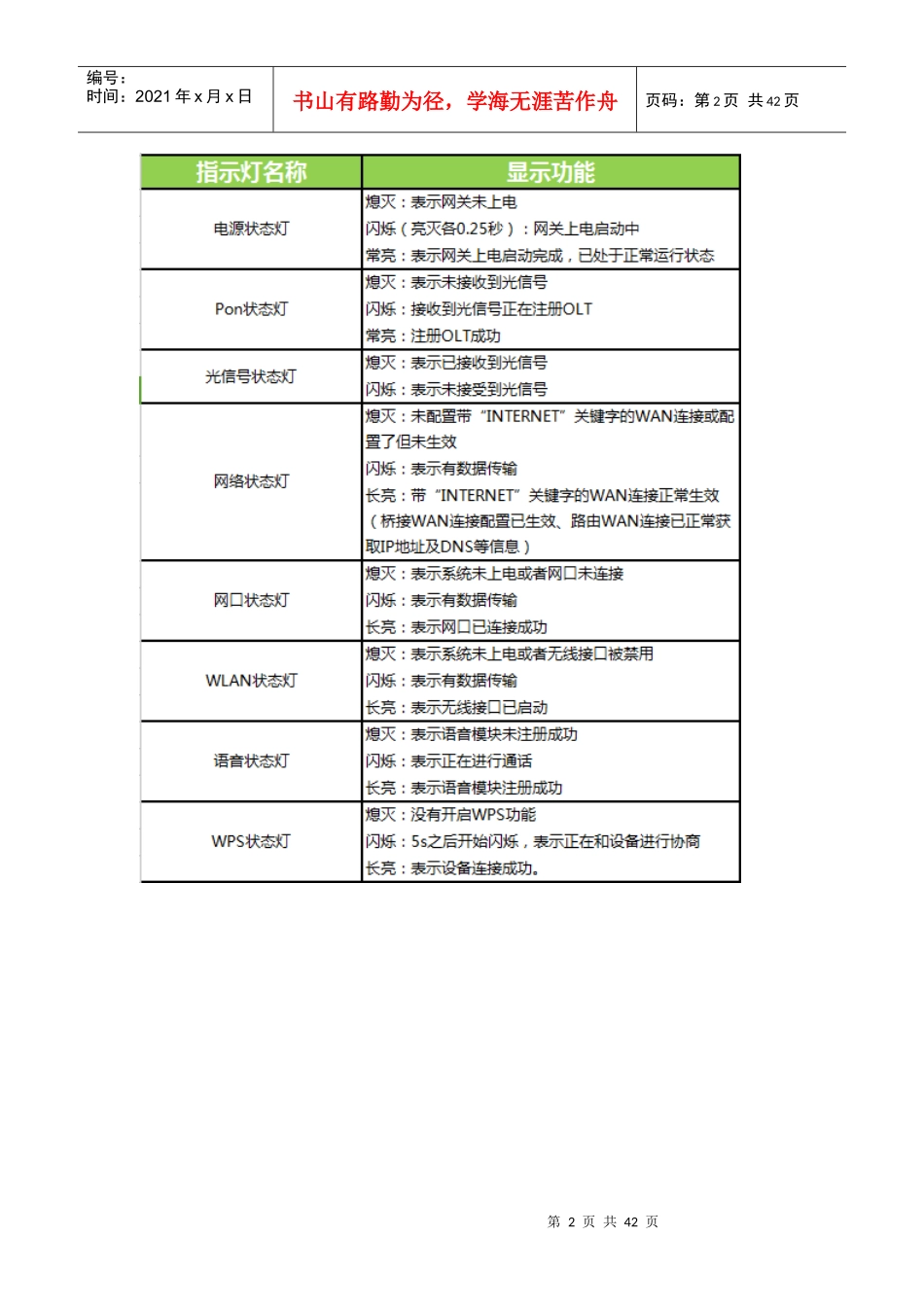

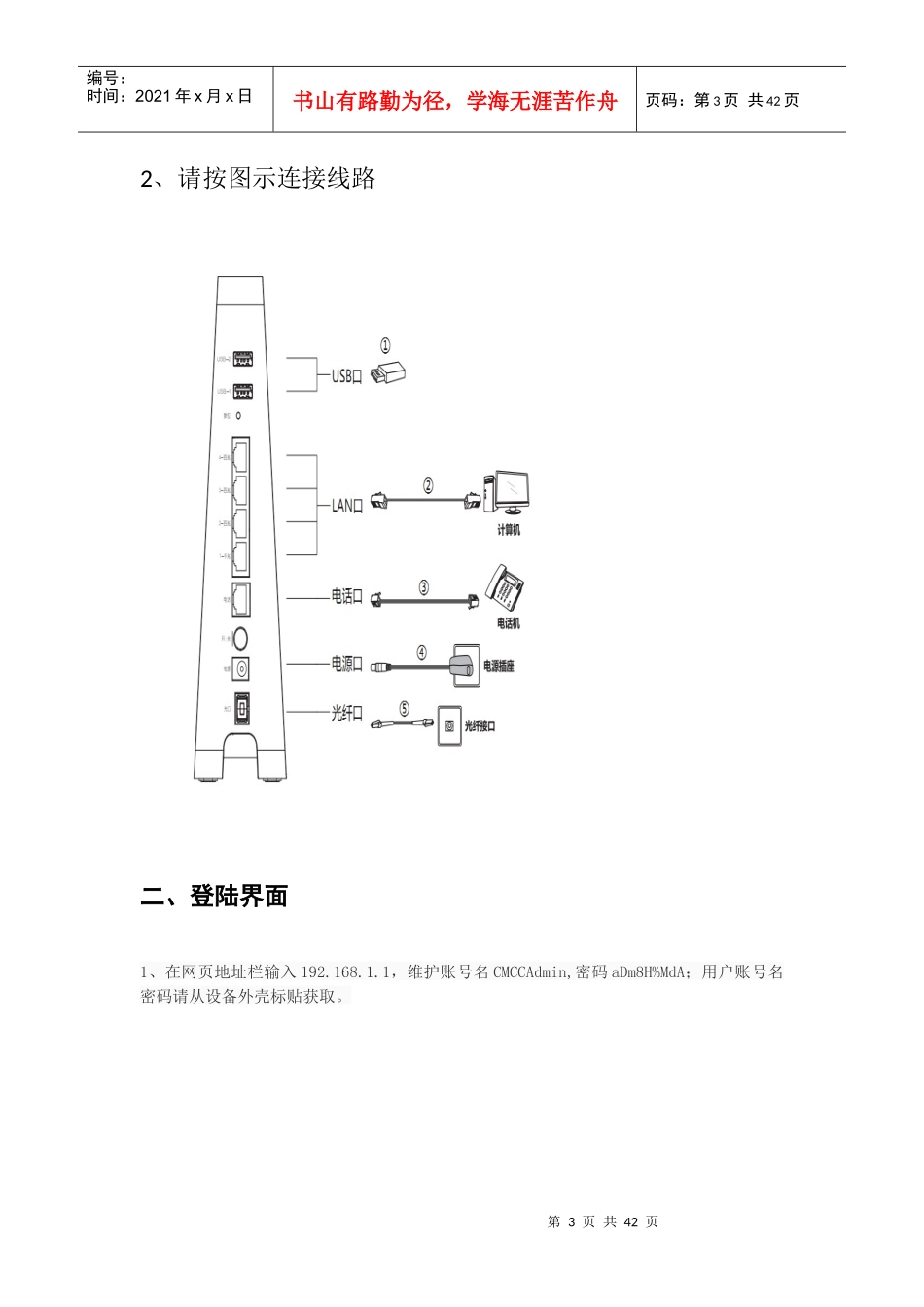

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页产品FAQ手册一、用户场景1、外观说明第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页2、请按图示连接线路二、登陆界面1、在网页地址栏输入192.168.1.1，维护账号名CMCCAdmin,密码aDm8H%MdA；用户账号名密码请从设备外壳标贴获取。第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页2、设备注册功能，输入移动工单开通的Password，点击“确定”开始进行业务注册下发，下发成功的过程进度条包含0%~100%。第5页共42页第4页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共42页三、操作界面1、状态（1）设备信息显示设备型号，设备标识号，硬件版本，软件版本等信息（2）网络侧信息显示连接信息和PON信息。连接信息显示网络侧ipv4/ipv6连接状态，各条PVC的IP地址、子网掩码，默认网关，DNS服务器信息；PON信息显示PON的链路连接状态，链路性能统计，光模块信息。第6页共42页第5页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共42页（3）用户侧信息显示WLAN接口信息，LAN接口信息。WLAN接口信息显示无线网络连接状态，信道，各个SSID的统计信息、SSID、认证方式和加密状态等；LAN接口信息显示网关IP地址，MAC地址，每个LAN口的状态、收发包和字节数第7页共42页第6页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共42页（4）宽带语音信息显示语音业务注册状态及用户电话号码（5）远程管理状态显示设备与管理平台的交互状态及业务配置下发状态第8页共42页第7页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共42页2、网络（1）宽带设置①状态显示Internet连接②操作宽带设置:对宽带连接进行相关参数设置,设置完成后,界面上显示相应的状态。WAN连接:单击“新建连接”添加一条WAN连接；单击“删除连接”删除本连接。启用:让该条PVC生效。启用绑定:可以把各个LAN口、各个SSID和对应的WAN口绑定。模式:分成Route、Bridge两种模式。Route模式下有三种连接模式DHCP（从ISP处得到一个IP地址）、Static（经ISP配置一个静态的IP给你）、PPPoE。Bridge模式可以将设备配置成介于LAN和ISP之间的网桥设备，它可以使得两个或多个网络的通信就像处在同一LAN物理连接上。链接方式:包括通过IP方式建立链接和通过PPP方式建立链接两种。根据实际的网络需要选择建立链接的方式。IP协议版本:设置链接使用的IP版本，通常使用IPv4版本，也可以通过选择IPv6来支持IPv6。如果选择IPv4/v6方式，则同时使用IPv4和IPv6两种IP版本。PPPoE:ISP将提供帐号，填入包括如下信息:用户名、密码、服务名称，并配置拨号方式。该模式系统将通过PPPoE动态获得IP。DHCP:设备将从ISP通过DHCP自动获得IP。Static:由ISP配置一个静态的IP地址。需要输入的信息包括:IP地址，子网掩码，首选DNS服务器及备用DNS服务器等，IP地址必须输入正确的格式，4个IP字节之间由"."号分开(x.x.x.x)，例如:192.168.0.100。支持802.1q、802.1p、NAT、IGMPProxy。服务类别:UBRWithoutPCR、UBRWithPCR、CBR、Non-RealTimeVBR、RealtimeVBR。第9页共42页第8页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共42页IPv6WAN信息获取方式:可以通过DHCP或者SLAAC两种方式动态的获取IPv6的地址，也可以静态设置IPv6的地址，根据具体的网络情况进行设置。第10页共42页第9页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共42页（2）绑定配置绑定配置可以设置用户LAN口和WAN口的绑定方式，支持端口绑定和端口+VLAN绑定两种方式。如果是端口绑定，对应端口的数据从绑定的WAN口出去；如果是端口+VLAN绑定，对应端口且带绑定VLAN的数据才会从绑定的WAN口出去。...
