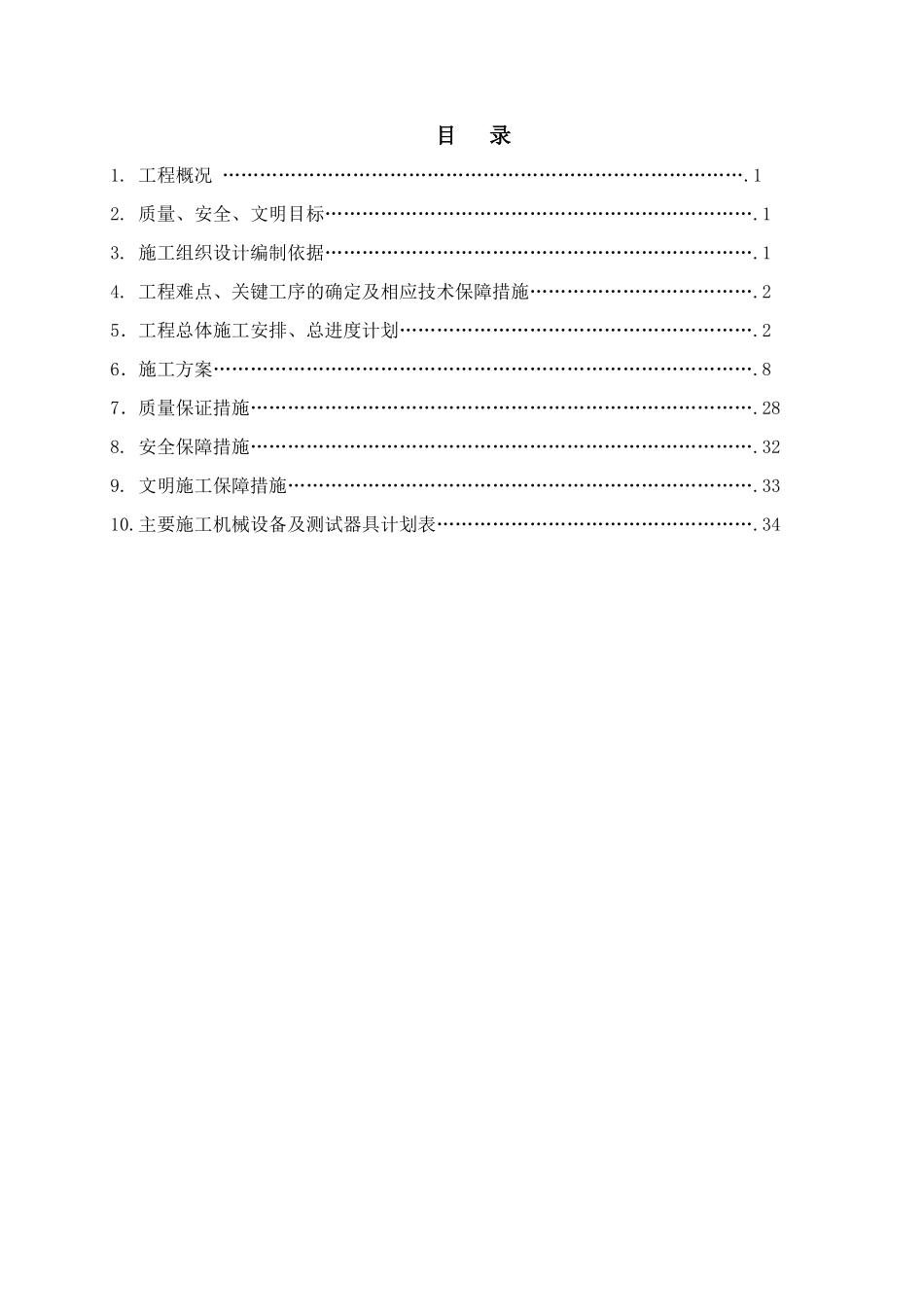

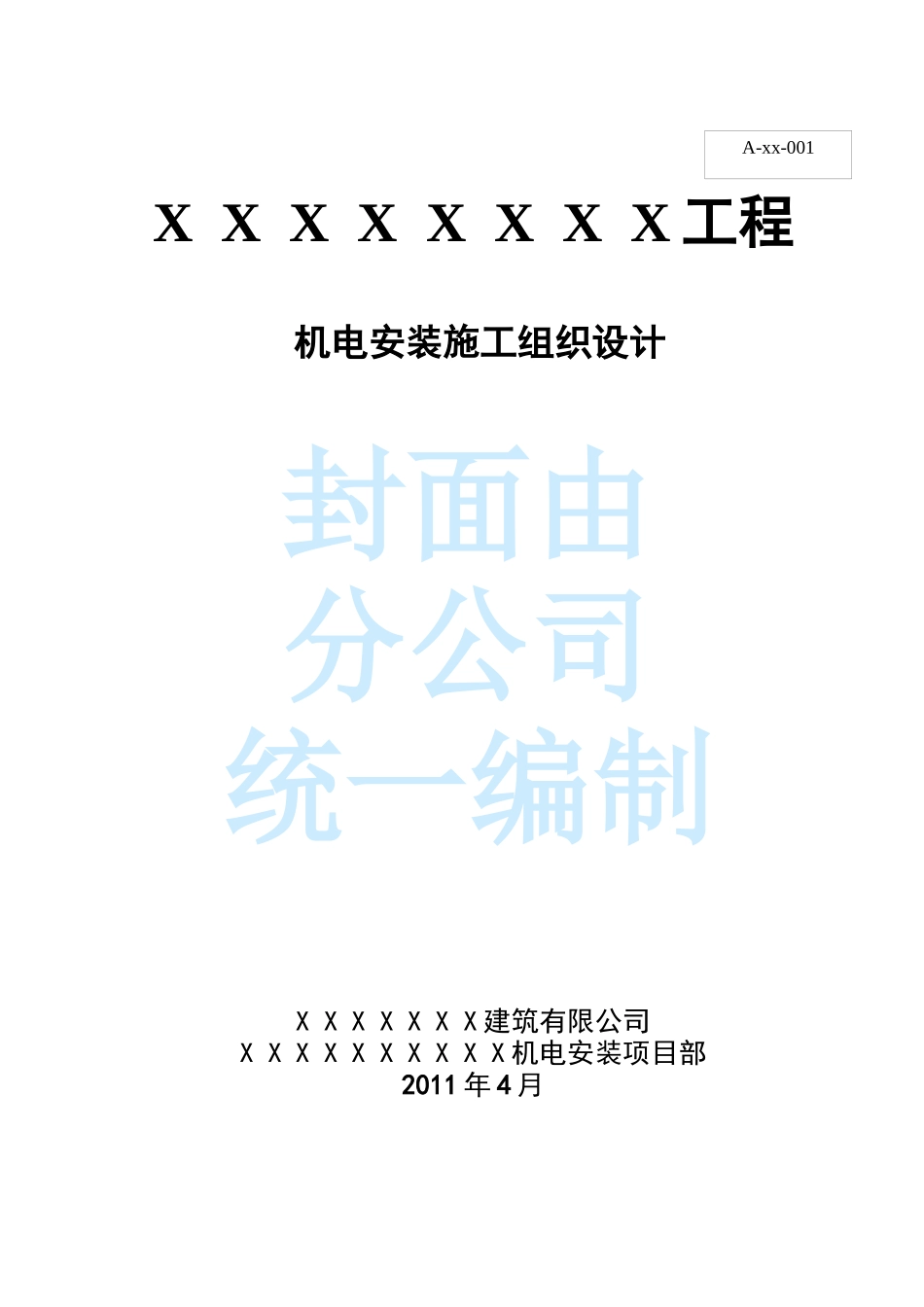

封面由分公司统一编制XXXXXXXX工程机电安装施工组织设计XXXXXXX建筑有限公司XXXXXXXXXX机电安装项目部2011年4月A-xx-001目录1.工程概况………………………………………………………………………….12.质量、安全、文明目标…………………………………………………………….13.施工组织设计编制依据…………………………………………………………….14.工程难点、关键工序的确定及相应技术保障措施……………………………….25．工程总体施工安排、总进度计划………………………………………………….26．施工方案…………………………………………………………………………….87．质量保证措施……………………………………………………………………….288.安全保障措施……………………………………………………………………….329.文明施工保障措施………………………………………………………………….3310.主要施工机械设备及测试器具计划表…………………………………………….34奉贤南桥基地动迁安置房J1-4地块机电安装施工组织设计施工组织设计1．工程概况本工程为新建住宅小区，位于奉贤浦星公路以西、规划环城北路以南，总建筑面积207103.16m2。地上19幢住宅楼，1幢商业超市用房。其中（1#、2#、3#、17#、18#楼）为11层建筑，（4#、5#、6#、7#、8#、9#、10#、11#、12#、13#、14#、15#、16#、19#楼）为18层建筑，商业超市用房为4层建筑。地上建筑面积178637.73m2，地下一层建筑面积28465.43m2。本工程的建设单位为XXXX房地产有限公司，设计单位为XXXX建筑设计有限公司，监理单位为上海市工程建设咨询监理有限公司，上海市第五建筑有限公司为工程项目施工总承包。2．质量、安全、文明目标工期目标本工程计划施工周期540d。开工日期为2010年12月31日，竣工日期为2012年6月22日。质量目标单位工程验收一次合格率100%；达到政府规定的竣工验收备案制要求。安全、文明施工目标杜绝重大伤亡事故；无设备、管线吊装等重大事故；事故负伤频率控制在1.5‰下；火灾事故为零。3．施工组织设计编制依据本工程建设单位提供的设计图纸。国家批准颁发的机电安装工程与验收规范、施工图例。本公司的相关文件、规定。主要施工验收规范GB50231-98机械设备安装工程施工及验收通用规范上海市第五建筑有限公司（安装分公司）1奉贤南桥基地动迁安置房J1-4地块机电安装施工组织设计GB50242-2002建筑给水排水及采暖工程施工质量验收规范GB50261-2005自动喷水灭火系统施工及验收规范GB50243-2002通风与空调工程质量验收规范GB50303-2002建筑电气工程施工质量验收规范4．工程难点、关键工序的确定及相应技术保障措施工程难点、特点本工程地下室建有多个机房、地下人防，机房的布局和噪声及地下人防为本工程的施工难点。在机房的布局上，施工员应根据设计图纸和现场的具体情况合理安机房位置和管线布局，从客户的使用操作方面考虑，应布置成便于维修和操作，也应考虑机房布置的美观。本工程的关键过程为电气箱盒的暗敷安装。关键过程控制本工程为框架剪力墙结构。受土建砼浇捣的影响，电气箱盒的暗敷高度和平整度难以控制，容易造成开关插座安装标高不一致，不符合质量标准。因此将箱盒标高控制设定为关键工程，并采取措施加以严格控制。●人员和器具的配备电气配管人员必须有多年施工经验并持有上岗证书，从技术力量上保证本关键过程的实施。配备合格的卷尺、水平管、电焊机、套丝机、弯管机、切割机、及专用的卡压工具和有关手动工具。●专项交底由项目经理对施工班组进行专项交底。明确施工部位、施工内容、材料选用、时机选择、施工步骤、质量验收和土建砼浇捣的看护。●施工步骤施工人员在操作前必须认真熟悉图纸，明确箱盒的位置（坐标、标高），用水平管或水平仪放样定位。先固定箱盒再进行电气配管。●质量检查和记录在施工过程中，项目部进行不间断地现场检查，并作好记录，确保箱盒坐标、标高在施工过程中得到有效控制。施工完毕应认真复核，班组自检，质量员复验，确认无误后报请监理验收并上海市第五建筑有限公司（安装分公司）2奉贤南桥基地动迁安置房J1-4地块机电安...
