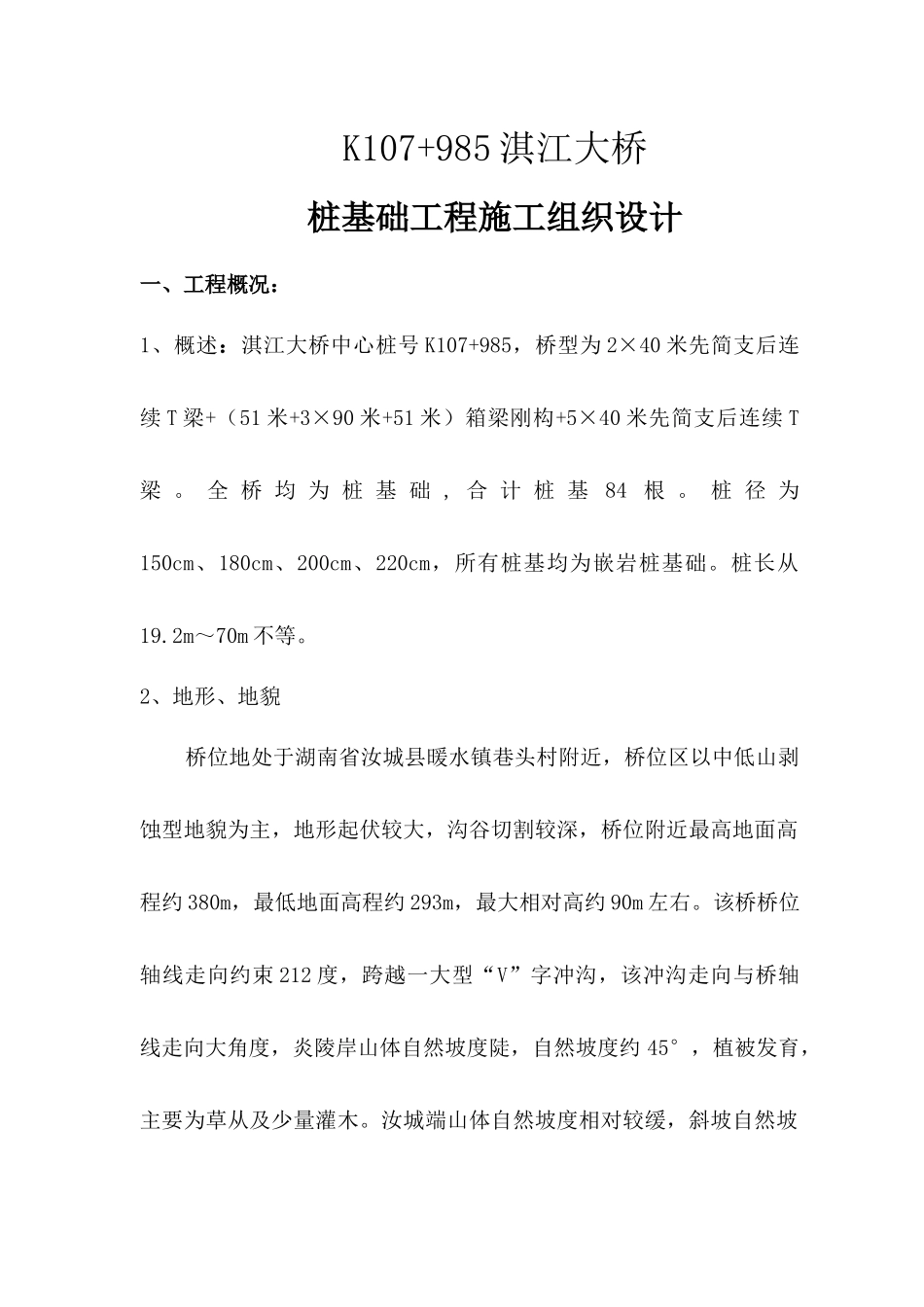

最新淇江大桥桩基施工组织方案_第1页
1/35

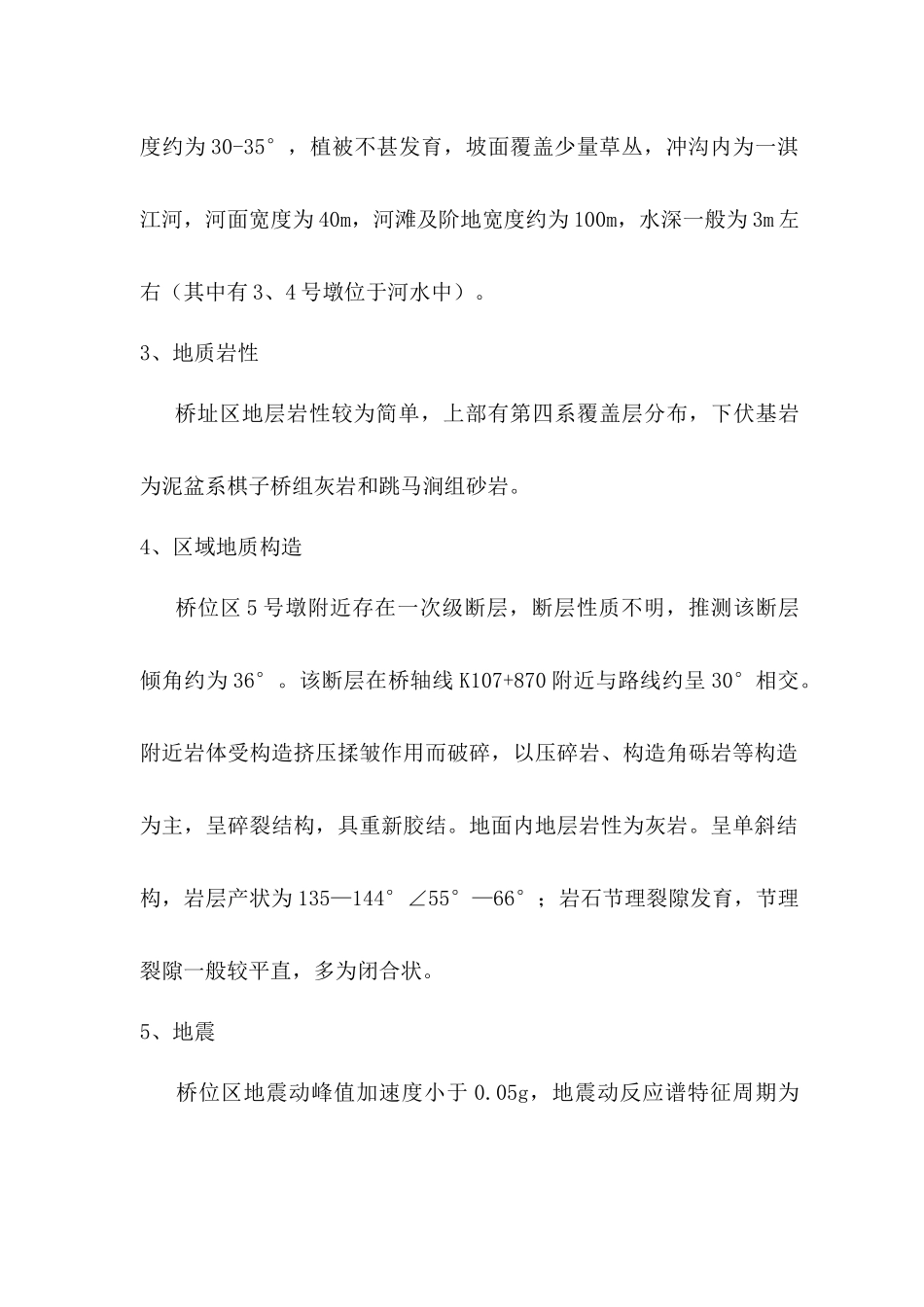

最新淇江大桥桩基施工组织方案_第2页
2/35

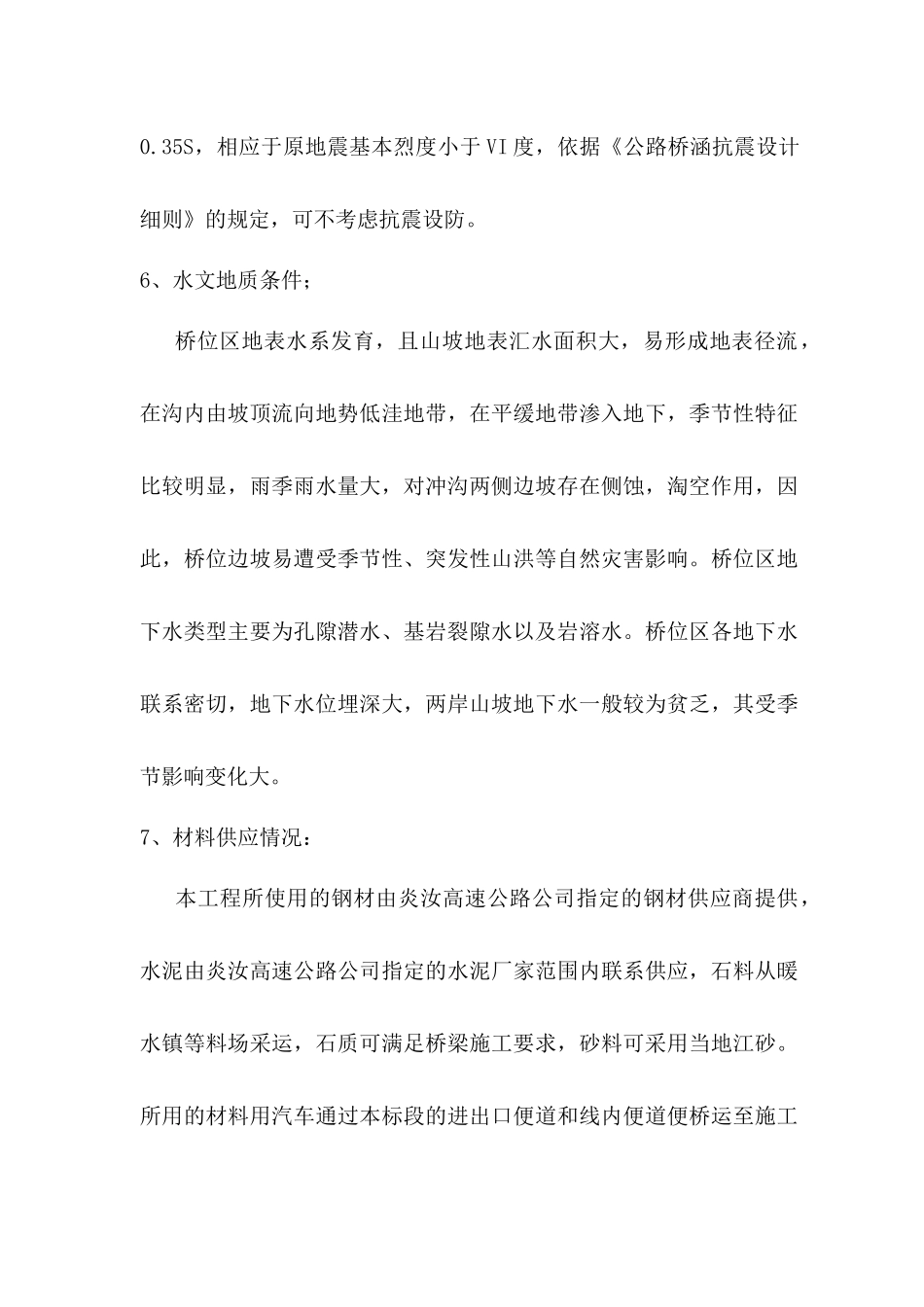

最新淇江大桥桩基施工组织方案_第3页
3/35
K107+985淇江大桥桩基础工程施工组织设计一、工程概况:1、概述:淇江大桥中心桩号K107+985,桥型为2×40米先简支后连续T梁+(51米+3×90米+51米)箱梁刚构+5×40米先简支后连续T梁。全桥均为桩基础,合计桩基84根。桩径为150cm、180cm、200cm、220cm,所有桩基均为嵌岩桩基础。桩长从19.2m~70m不等。2、地形、地貌桥位地处于湖南省汝城县暖水镇巷头村附近,桥位区以中低山剥蚀型地貌为主,地形起伏较大,沟谷切割较深,桥位附近最高地面高程约380m,最低地面高程约293m,最大相对高约90m左右。该桥桥位轴线走向约束212度,跨越一大型“V”字冲沟,该冲沟走向与桥轴线走向大角度,炎陵岸山体自然坡度陡,自然坡度约45°,植被发育,主要为草从及少量灌木。汝城端山体自然坡度相对较缓,斜坡自然坡度约为30-35°,植被不甚发育,坡面覆盖少量草丛,冲沟内为一淇江河,河面宽度为40m,河滩及阶地宽度约为100m,水深一般为3m左右(其中有3、4号墩位于河水中)。3、地质岩性桥址区地层岩性较为简单,上部有第四系覆盖层分布,下伏基岩为泥盆系棋子桥组灰岩和跳马涧组砂岩。4、区域地质构造桥位区5号墩附近存在一次级断层,断层性质不明,推测该断层倾角约为36°。该断层在桥轴线K107+870附近与路线约呈30°相交。附近岩体受构造挤压揉皱作用而破碎,以压碎岩、构造角砾岩等构造为主,呈碎裂结构,具重新胶结。地面内地层岩性为灰岩。呈单斜结构,岩层产状为135—144°∠55°—66°;岩石节理裂隙发育,节理裂隙一般较平直,多为闭合状。5、地震桥位区地震动峰值加速度小于0.05g,地震动反应谱特征周期为0.35S,相应于原地震基本烈度小于VI度,依据《公路桥涵抗震设计细则》的规定,可不考虑抗震设防。6、水文地质条件;桥位区地表水系发育,且山坡地表汇水面积大,易形成地表径流,在沟内由坡顶流向地势低洼地带,在平缓地带渗入地下,季节性特征比较明显,雨季雨水量大,对冲沟两侧边坡存在侧蚀,淘空作用,因此,桥位边坡易遭受季节性、突发性山洪等自然灾害影响。桥位区地下水类型主要为孔隙潜水、基岩裂隙水以及岩溶水。桥位区各地下水联系密切,地下水位埋深大,两岸山坡地下水一般较为贫乏,其受季节影响变化大。7、材料供应情况:本工程所使用的钢材由炎汝高速公路公司指定的钢材供应商提供,水泥由炎汝高速公路公司指定的水泥厂家范围内联系供应,石料从暖水镇等料场采运,石质可满足桥梁施工要求,砂料可采用当地江砂。所用的材料用汽车通过本标段的进出口便道和线内便道便桥运至施工场地。施工用水较为便利,可通过抽取淇江水使用,水质清洁,无污染,可用于本桥梁施工。8、本桥桩基工程的主要工程数量序号项目单位数量备注1φ150cm桩m/根228m/8根2φ180cm桩m/根1189m/28根3φ200cm桩m/根626m/16根4φ220cm桩m/根1848m/32根3C30m3124314I级钢筋t1025II级钢筋t793二、施工人员、机械、材料准备情况:K107+980淇江大桥桩基础施工,设置专业化施工队伍四个,其中钻机施工队三个,挖孔桩施工队一个。从事本桥桩基工程的施工,共设置工地负责人1名,现场技术负责人1名;现场质检员2名,钢筋工15名;砼工16名;普工60名,电工2名。1、机械设备准备:序号设备名称规格数量备注1砼拌和站50m3/小时12空压机3M333砼输送泵50C14吊车25T25弯曲机¢32mm36切断机32mm37电焊机BX-50098卷扬机1T39发电机250KW1备用电源10钻机8t1411人工挖孔20台套12砼罐车4辆13变压器500KVA、300KVA2台2、主要管理人员及劳动力准备情况管理人员一览表序号姓名职务备注1邓东华施工负责人2李心平技术负责人3祝福质检负责人4王小青试验负责人5王波测量负责人6黄斌章材料机械负责人7胡勇安全负责人7史小挺现场工程师负责0台~5墩8朱赵东现场工程师负责6墩~12台劳动力供应计划:(人)13860801381381381388050924667891011121(月份)3、桩基础施工材料准备及进场计划桩基工程所需的主要材料数量为:钢材:941吨;水泥:5817吨;碎石:8959吨;中砂:7164吨;材料供应计划如下表:K107+985淇江大桥桩基础主要材料需求计划序号类别材料名称及型号单位总需求量2010年2011年6月7月8月9月10月11月12月1月1钢材φ25钢筋T737.948...
