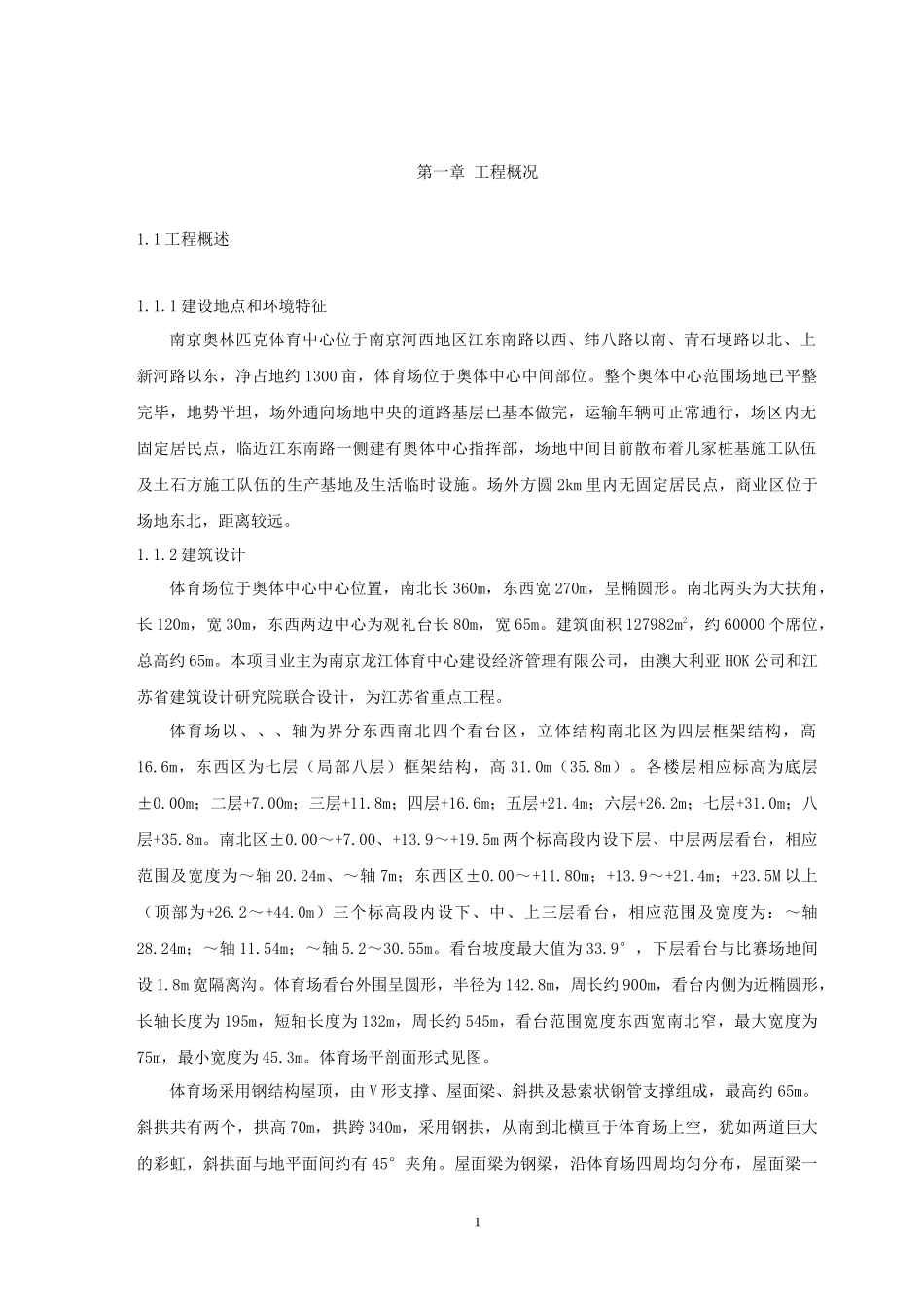

第一章工程概况1.1工程概述1.1.1建设地点和环境特征南京奥林匹克体育中心位于南京河西地区江东南路以西、纬八路以南、青石埂路以北、上新河路以东，净占地约1300亩，体育场位于奥体中心中间部位。整个奥体中心范围场地已平整完毕，地势平坦，场外通向场地中央的道路基层已基本做完，运输车辆可正常通行，场区内无固定居民点，临近江东南路一侧建有奥体中心指挥部，场地中间目前散布着几家桩基施工队伍及土石方施工队伍的生产基地及生活临时设施。场外方圆2km里内无固定居民点，商业区位于场地东北，距离较远。1.1.2建筑设计体育场位于奥体中心中心位置，南北长360m，东西宽270m，呈椭圆形。南北两头为大扶角，长120m，宽30m，东西两边中心为观礼台长80m，宽65m。建筑面积127982m2，约60000个席位，总高约65m。本项目业主为南京龙江体育中心建设经济管理有限公司，由澳大利亚HOK公司和江苏省建筑设计研究院联合设计，为江苏省重点工程。体育场以、、、轴为界分东西南北四个看台区，立体结构南北区为四层框架结构，高16.6m，东西区为七层（局部八层）框架结构，高31.0m（35.8m）。各楼层相应标高为底层±0.00m；二层+7.00m；三层+11.8m；四层+16.6m；五层+21.4m；六层+26.2m；七层+31.0m；八层+35.8m。南北区±0.00～+7.00、+13.9～+19.5m两个标高段内设下层、中层两层看台，相应范围及宽度为～轴20.24m、～轴7m；东西区±0.00～+11.80m；+13.9～+21.4m；+23.5M以上（顶部为+26.2～+44.0m）三个标高段内设下、中、上三层看台，相应范围及宽度为：～轴28.24m；～轴11.54m；～轴5.2～30.55m。看台坡度最大值为33.9°，下层看台与比赛场地间设1.8m宽隔离沟。体育场看台外围呈圆形，半径为142.8m，周长约900m，看台内侧为近椭圆形，长轴长度为195m，短轴长度为132m，周长约545m，看台范围宽度东西宽南北窄，最大宽度为75m，最小宽度为45.3m。体育场平剖面形式见图。体育场采用钢结构屋顶，由V形支撑、屋面梁、斜拱及悬索状钢管支撑组成，最高约65m。斜拱共有两个，拱高70m，拱跨340m，采用钢拱，从南到北横亘于体育场上空，犹如两道巨大的彩虹，斜拱面与地平面间约有45°夹角。屋面梁为钢梁，沿体育场四周均匀分布，屋面梁一1端通过钢V形支撑，支承于体育场砼框架顶部，另一端通过两根悬索状钢管悬挂在斜拱上，钢V形支撑也沿体育场四周均匀分布，根部锚固于框架顶部砼结构中。屋顶呈环形布置，位于看台上方，南北低中间高，呈马鞍形，屋面板分保温层和面层两层装饰做法：内墙面采用乳胶漆面及瓷砖面，外墙使用仿石涂料和玻璃幕墙，地面为水泥砂浆地面，楼面主要采用地砖楼面及聚氨脂楼面，门窗主要采用铝合金门窗。体育场共设四条伸缩缝，分别位于～轴；～轴；～轴；～轴之间。体育场一层设有新闻媒体、赛事工作、运动员和设备用房等；二、四、六层为看台和商业用房等；三、五层为贵宾包厢等。体育场1～7层每层设楼梯八处，电梯八台。1.1.3结构设计(1)基础：本工程采用钻孔灌注桩基础，桩径有800mm,1000mm两种，桩长约为52米，桩顶设独立桩承台，承台深度均为1.5m，承台长宽尺寸为：单桩承台：1.6m×1.6m，双桩承台：3.7m×1.6m；三桩承台为三角形承台，边长3.679m，四桩承台：4m×4m；五桩承台：5m×5m。地梁断面尺寸为800mm×1200mm；一层地面采用钢筋砼现浇板，板厚250mm，承台、地梁、现浇地面砼强度等级均为C30，砼垫层强度等级为C10，顶标高均为-0.05m。另外基础部分尚有少量条形砖基础、设备基础、砼满堂基础等。屋面钢拱支座承台位于体育场南北两侧，共有四个，每个承台长30m，宽23m，深约5m，每个钢拱两端承台之间用预应力钢丝束连接，两承台之间净距离为310m。(2)主体体育场基本结构为无支撑面刚性框架结构，按70抗震设防。下面对其主要构件作介绍如下：①柱：框架柱均为圆形，有ф800，ф1200两种规格，柱网7.32m×7.32m，层间柱的最大高度为7m（底层）。其中7#框架柱在±0.00～+26.2m为ф1200圆形柱。+26.2m以上为分叉斜柱，截面直径为800mm，共有20根。呈Y形，斜柱最大长度约为19m，位于东西区中间部位。②梁：所有框架梁均采用后张拉法预应力梁，梁宽400～600mm，梁高850～...
