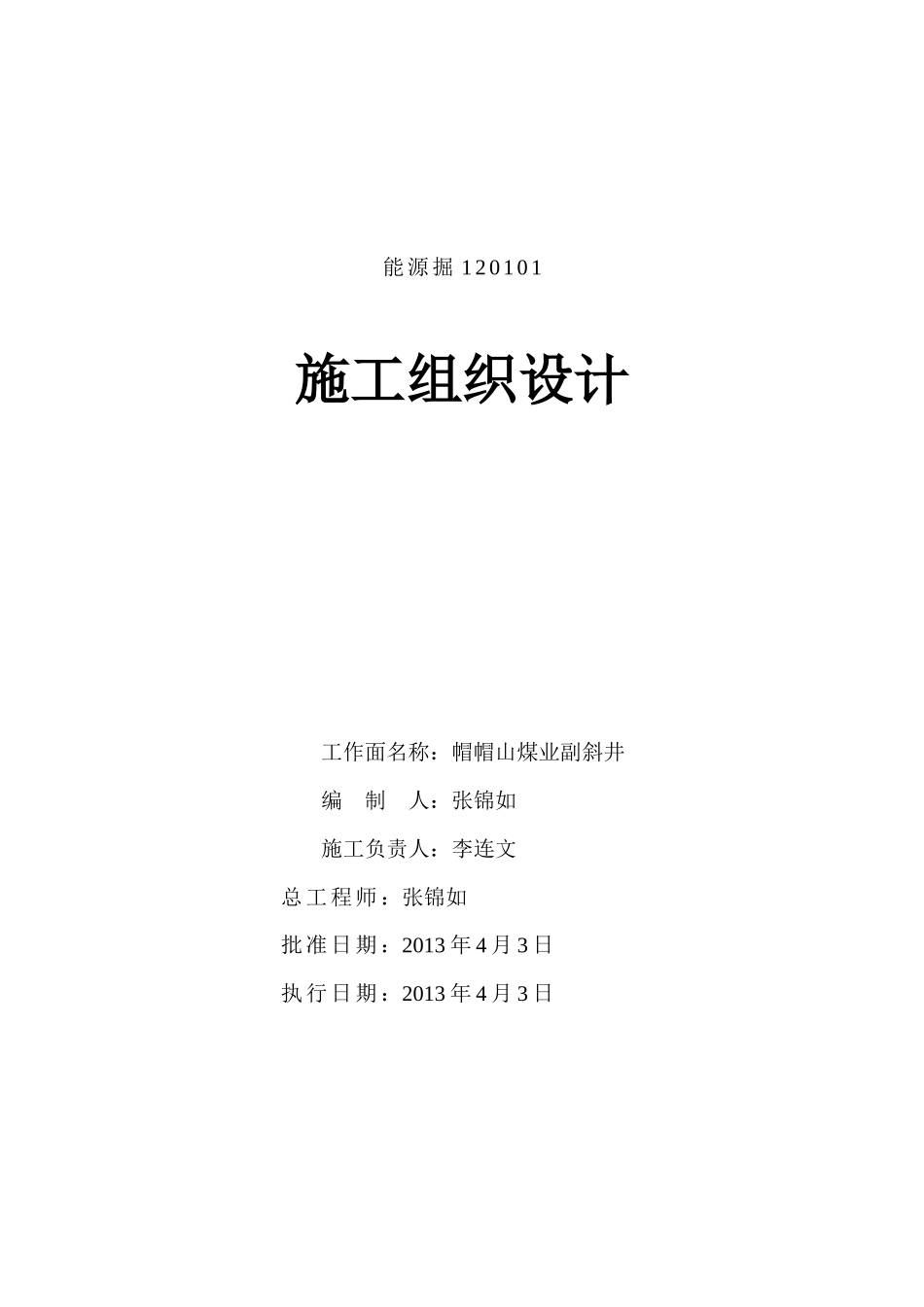

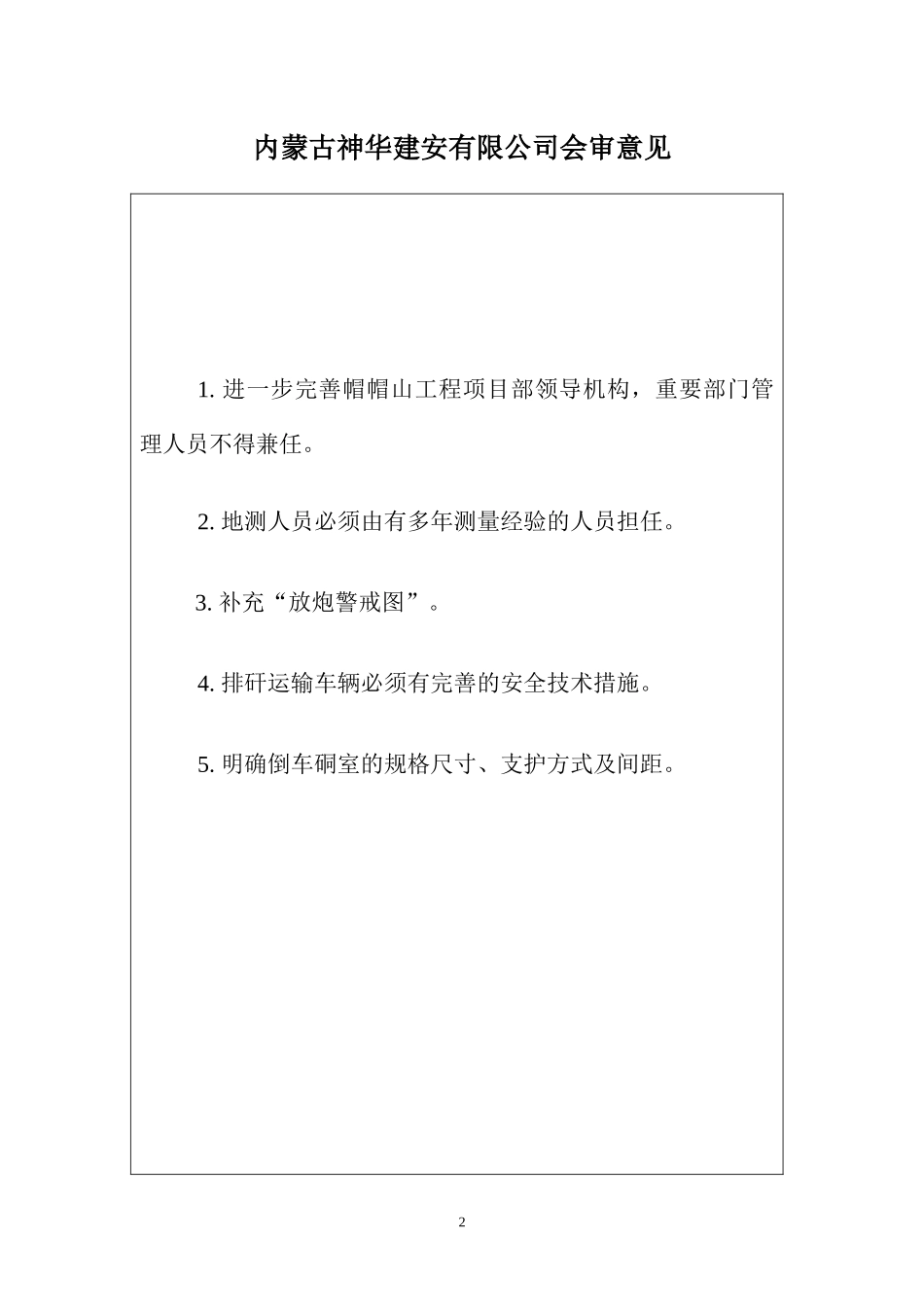

能源掘120101施工组织设计工作面名称：帽帽山煤业副斜井编制人：张锦如施工负责人：李连文总工程师：张锦如批准日期：2013年4月3日执行日期：2013年4月3日1内蒙古神华建安有限公司会审意见1.进一步完善帽帽山工程项目部领导机构，重要部门管理人员不得兼任。2.地测人员必须由有多年测量经验的人员担任。3.补充“放炮警戒图”。4.排矸运输车辆必须有完善的安全技术措施。5.明确倒车硐室的规格尺寸、支护方式及间距。2会审意见：1、在确定长距离通风方案后，另行编制专项安全技术措施。2、为加强施工进程，缩短工期，可采用从措施巷与目前工作面相向施工，贯通措施另编。3目录第一章工程概况…………………………………5第二章施工准备及场地布置……………………14第三章工程施工方案……………………………15第四章施工组织及施工进度计划………………21第五章工程质量保证系及质量措施……………22第六章工程保证措施……………………………28第七章文明施工措施……………………………29第八章施工安全技术措施………………………31第九章井下灾害预防……………………………37山西煤销集团帽帽山煤业有限公司副斜井施工组织设计第一章：工程概况4第一节：概述一、井田概况山西煤炭运销集团帽帽山煤业有限责任公司井田位于大同市西南部40km处的左云县水窑乡杨家窑村东部，西北距左云县城约24km，行政隶属大同市左云县水窑乡，其地理坐标为：东经112°51′02″~112°53′55″。北纬39°50′21″~39°52′01″。井田面积，按山西省国地资源厅2009年12月9日换发的C1400002009121220047226号采矿许可证批准井田面积为17.4279km2，开采石炭系2、5、8号煤层以（2009年7月15日山西省煤矿企业兼并重组整合工作领导组办公室《晋煤重组办发[2009]9号》文件批准面积为17.4304km2，矿区范围拐点坐标如下：西安1980坐标系北京1954坐标系1XY1XY24419032.5019661614.67244190791966168634416492.4919661677.67344165391966174944415489.4819661691.67444155361966176354414805.4819662433.685441485219662505564414770.4819660405.67644148171966047774413884.4719660418.67744139311966049084413884.4719660173.67844139311966024594413376.4719660149.679441342319660221104413348.4719658329.6610441339519658401114416435.4819658277.6611441648219658349124418975.4919658234.6512441902219658306批准生产规模180万吨/年，经济类型为有限公司，采矿许可证有效期限自2009年12月9日至2011年12月9日。井田南北长为5.514km，东西宽为4.115km。井田东南40km有北同蒲铁路通过，并有宋家庄站通往小峪及吴家窑运煤专用线，宋家庄站北至大同52km，南至朔州77km，至太原303km，另有大同至王村的运煤专线至本区东北部。井田西南有左云经马道头、吴家窑的三级公路经过，在陈家堡与大运公路相接，交通较为便利。二、工程概况1.本标段为内蒙古神华建安有限公司帽帽山煤矿副斜井工程，建设地点位于山西省左云县水窑乡。副斜井开口位置X=+4413970.000，Y=+19659800.000,Z=+1386.000，β=90°，井筒倾角α=6.0°，总长3448.43米，工程内容包括井筒掘进、支护、底板硬化、水沟砌筑。副斜井主要是为承担全矿井的行人、下料、进风、运输安装设备，并兼作安全出口而设计的，今后巷内以运行无轨胶轮车为主。副斜井总概算为5800万元，计划建设工期为16个月。2.巷道支护副斜井井筒采用两种支护形式，其中明槽表土段均采用钢筋砼浇筑，基岩段采用锚网喷+锚索支护3.工程简要内容：副斜井①~②段为双层钢筋砼砌碹浇筑段，长度约170米，③段为基岩风化段，长度视实际确定。附：1.副斜井平面图2.副斜井断面图3.副斜井地质柱状图67巷道断面特征表每米巷道工程量及材料消耗量表掘进工程量（m3）喷射消耗（m3）树脂锚杆铁托板（kg）钢丝网(m2)/m粉刷面积(m2)巷道基础拱墙基础铺底合计数量(根)重量（kg）注砂浆（m3）23.640.101.570.450.103.4023.1230.5618.5313.81副斜井断面图（A－A）围岩类别（f）断面积（m2）掘进尺寸（mm）支护方式喷射厚度（mm）树脂锚杆净周长（m）净掘进宽高外露长度(mm)排列方式间排距锚深(mm)直径(...
