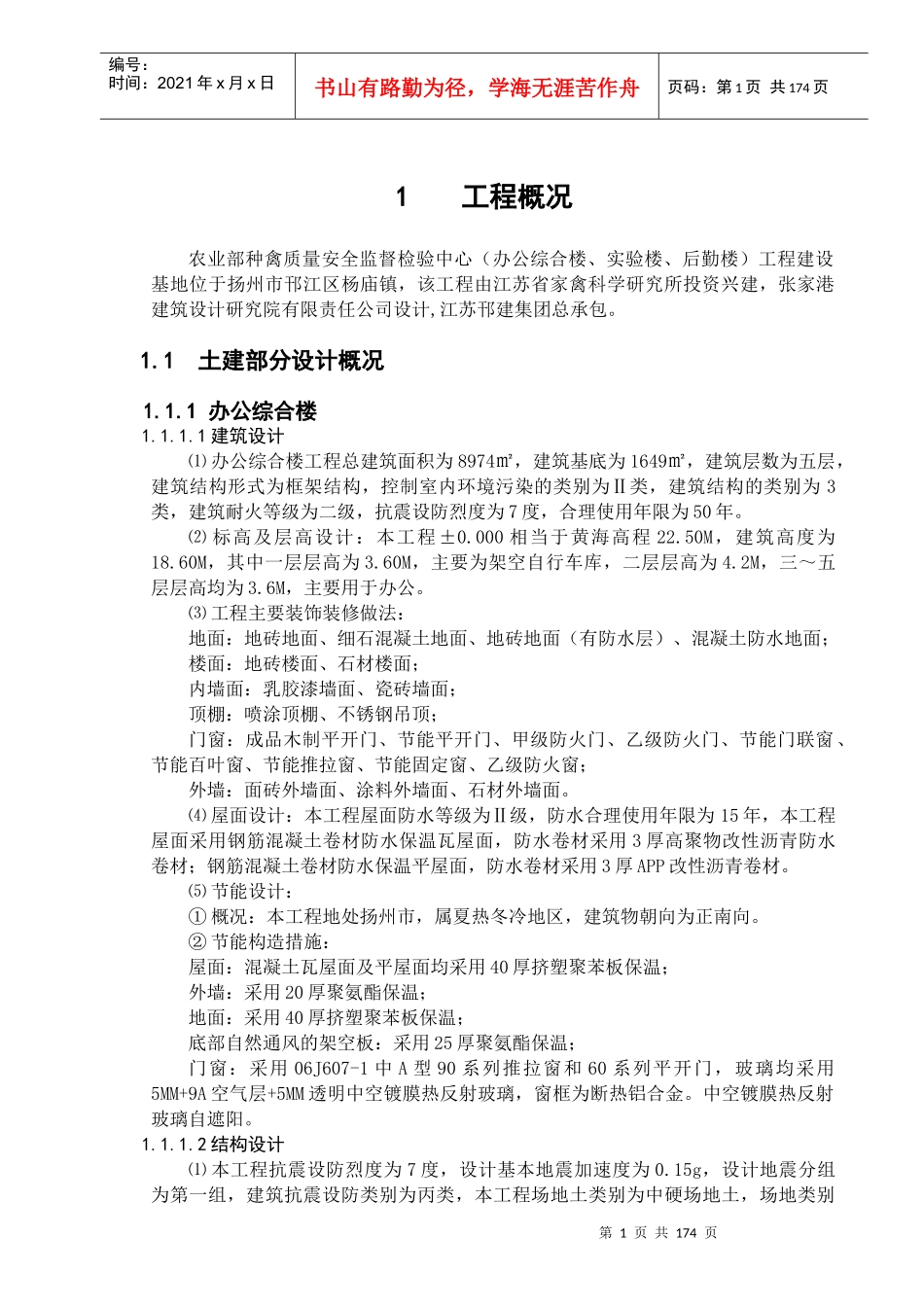

第1页共174页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共174页1工程概况农业部种禽质量安全监督检验中心（办公综合楼、实验楼、后勤楼）工程建设基地位于扬州市邗江区杨庙镇，该工程由江苏省家禽科学研究所投资兴建，张家港建筑设计研究院有限责任公司设计,江苏邗建集团总承包。1.1土建部分设计概况1.1.1办公综合楼1.1.1.1建筑设计⑴办公综合楼工程总建筑面积为8974㎡，建筑基底为1649㎡，建筑层数为五层，建筑结构形式为框架结构，控制室内环境污染的类别为Ⅱ类，建筑结构的类别为3类，建筑耐火等级为二级，抗震设防烈度为7度，合理使用年限为50年。⑵标高及层高设计：本工程±0.000相当于黄海高程22.50M，建筑高度为18.60M，其中一层层高为3.60M，主要为架空自行车库，二层层高为4.2M，三～五层层高均为3.6M，主要用于办公。⑶工程主要装饰装修做法：地面：地砖地面、细石混凝土地面、地砖地面（有防水层）、混凝土防水地面；楼面：地砖楼面、石材楼面；内墙面：乳胶漆墙面、瓷砖墙面；顶棚：喷涂顶棚、不锈钢吊顶；门窗：成品木制平开门、节能平开门、甲级防火门、乙级防火门、节能门联窗、节能百叶窗、节能推拉窗、节能固定窗、乙级防火窗；外墙：面砖外墙面、涂料外墙面、石材外墙面。⑷屋面设计：本工程屋面防水等级为Ⅱ级，防水合理使用年限为15年，本工程屋面采用钢筋混凝土卷材防水保温瓦屋面，防水卷材采用3厚高聚物改性沥青防水卷材；钢筋混凝土卷材防水保温平屋面，防水卷材采用3厚APP改性沥青卷材。⑸节能设计：①概况：本工程地处扬州市，属夏热冬冷地区，建筑物朝向为正南向。②节能构造措施：屋面：混凝土瓦屋面及平屋面均采用40厚挤塑聚苯板保温；外墙：采用20厚聚氨酯保温；地面：采用40厚挤塑聚苯板保温；底部自然通风的架空板：采用25厚聚氨酯保温；门窗：采用06J607-1中A型90系列推拉窗和60系列平开门，玻璃均采用5MM+9A空气层+5MM透明中空镀膜热反射玻璃，窗框为断热铝合金。中空镀膜热反射玻璃自遮阳。1.1.1.2结构设计⑴本工程抗震设防烈度为7度，设计基本地震加速度为0.15g，设计地震分组为第一组，建筑抗震设防类别为丙类，本工程场地土类别为中硬场地土，场地类别第2页共174页第1页共174页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共174页为Ⅱ类，属抗震一般地段，结构安全等级为二级，结构设计使用年限为50年。⑵基础：采用柱下独立基础，基础持力层为第3层（粉质粘土），地基承载力特征值fak=200kpa，基础底板厚度为250MM。⑶主体：采用全现浇钢筋混凝土框架结构体系。⑷钢筋：采用HPB235、HRB335、HRB400级钢筋。⑸混凝土：基础垫层采用C15混凝土，基础底板、侧墙采用C30混凝土，抗渗等级为S6，其余部位梁、板、柱均采用C30混凝土，二次结构中的构造柱、圈梁、过梁等采用C20混凝土。⑹墙体：本工程±0.00以下采用MU10蒸压粉煤灰标准砖，Mb10水泥砂浆砌筑；±0.00以上外墙采用MU10混凝土小型空心砌块，Mb7.5混合砂浆砌筑，内墙采用MU7.5混凝土小型空心砌块，Mb5混合砂浆砌筑，砌体施工质量控制等级为B级。⑺后浇带设置：本工程基础、主体结构均于、轴之间设置宽度为900的后浇带。1.1.2实验楼1.1.2.1建筑设计⑴实验楼工程总建筑面积为4727.9㎡，建筑基底为1592.7㎡，建筑层数为地上三层，建筑结构形式为框架结构，控制室内环境污染的类别为Ⅱ类，抗震设防烈度为7度，合理使用年限为50年。⑵标高及层高设计：本工程±0.000相当于黄海高程21.60M，建筑高度为12.74M，其中一层层高为4.2M，二、三层层高均为3.9M。⑶工程主要装饰装修做法：地面：石材地面、地砖地面、地砖地面（有防水层）、沥青砂浆地面、复合地板地面；楼面：地砖楼面、地砖楼面（有防水层）、耐酸地砖楼面、复合木地板楼面；内墙面：乳胶漆墙面；顶棚：喷涂顶棚、纸面石膏板吊顶、矿棉板吊顶；门窗：三夹板平开木门、乙级防火门、隐框中空玻璃平开门、断热铝合金框中空玻璃推拉窗；外墙：面砖外墙面、涂料外墙面。⑷屋面设计：本工程屋面防水等级为Ⅱ级，防水合理使用年限为15年，本工程屋面采用钢筋混凝土卷材防水保温瓦屋面，防...
