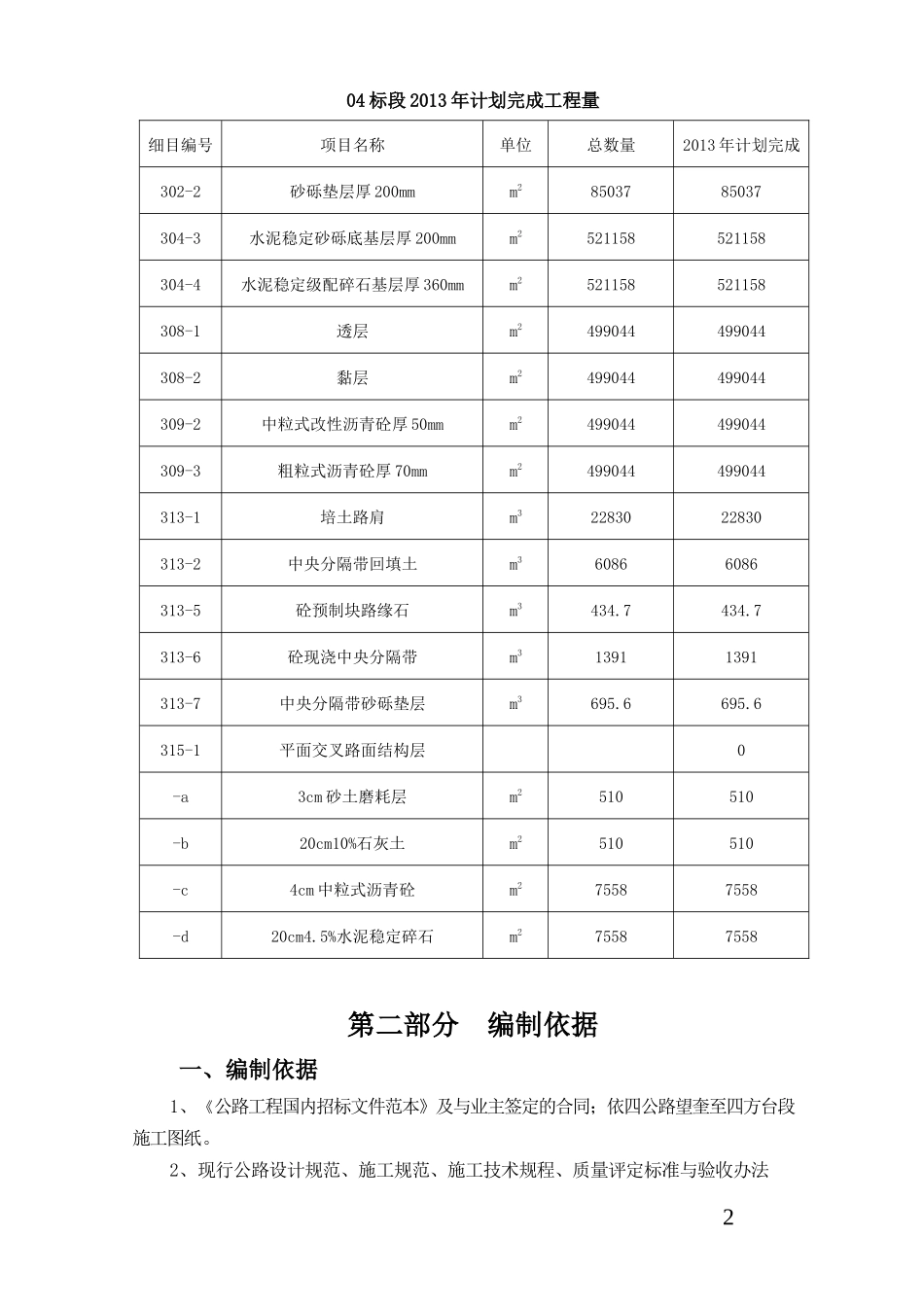

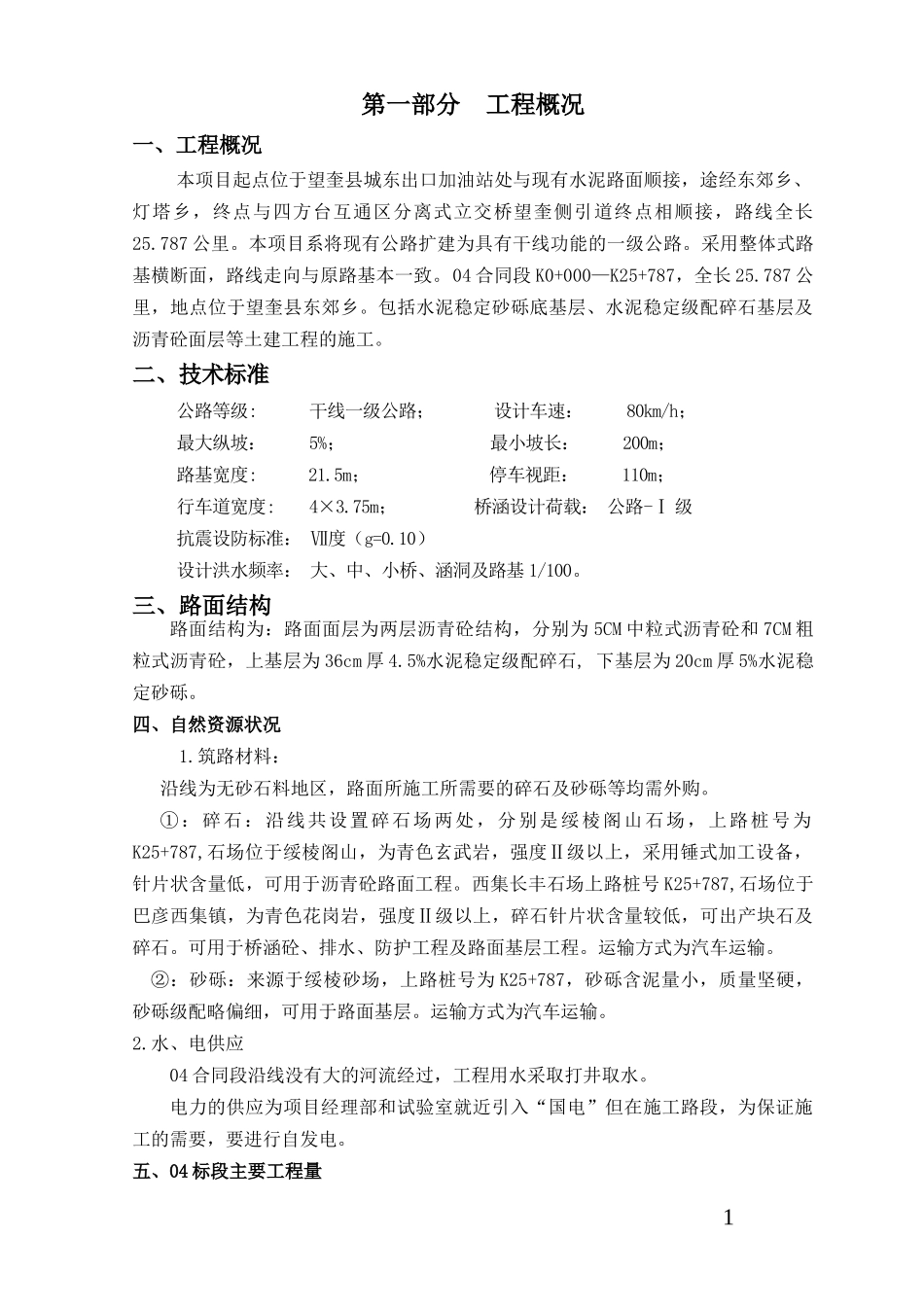

第一部分工程概况一、工程概况本项目起点位于望奎县城东出口加油站处与现有水泥路面顺接，途经东郊乡、灯塔乡，终点与四方台互通区分离式立交桥望奎侧引道终点相顺接，路线全长25.787公里。本项目系将现有公路扩建为具有干线功能的一级公路。采用整体式路基横断面，路线走向与原路基本一致。04合同段K0+000—K25+787，全长25.787公里，地点位于望奎县东郊乡。包括水泥稳定砂砾底基层、水泥稳定级配碎石基层及沥青砼面层等土建工程的施工。二、技术标准公路等级:干线一级公路；设计车速：80km/h；最大纵坡：5%；最小坡长：200m；路基宽度:21.5m；停车视距：110m；行车道宽度:4×3.75m；桥涵设计荷载：公路-Ⅰ级抗震设防标准：Ⅶ度（g=0.10）设计洪水频率：大、中、小桥、涵洞及路基1/100。三、路面结构路面结构为：路面面层为两层沥青砼结构，分别为5CM中粒式沥青砼和7CM粗粒式沥青砼，上基层为36cm厚4.5%水泥稳定级配碎石,下基层为20cm厚5%水泥稳定砂砾。四、自然资源状况1.筑路材料：沿线为无砂石料地区，路面所施工所需要的碎石及砂砾等均需外购。①：碎石：沿线共设置碎石场两处，分别是绥棱阁山石场，上路桩号为K25+787,石场位于绥棱阁山，为青色玄武岩，强度Ⅱ级以上，采用锤式加工设备，针片状含量低，可用于沥青砼路面工程。西集长丰石场上路桩号K25+787,石场位于巴彦西集镇，为青色花岗岩，强度Ⅱ级以上，碎石针片状含量较低，可出产块石及碎石。可用于桥涵砼、排水、防护工程及路面基层工程。运输方式为汽车运输。②：砂砾：来源于绥棱砂场，上路桩号为K25+787，砂砾含泥量小，质量坚硬，砂砾级配略偏细，可用于路面基层。运输方式为汽车运输。2.水、电供应04合同段沿线没有大的河流经过，工程用水采取打井取水。电力的供应为项目经理部和试验室就近引入“国电”但在施工路段，为保证施工的需要，要进行自发电。五、04标段主要工程量104标段2013年计划完成工程量细目编号项目名称单位总数量2013年计划完成302-2砂砾垫层厚200mmm28503785037304-3水泥稳定砂砾底基层厚200mmm2521158521158304-4水泥稳定级配碎石基层厚360mmm2521158521158308-1透层m2499044499044308-2黏层m2499044499044309-2中粒式改性沥青砼厚50mmm2499044499044309-3粗粒式沥青砼厚70mmm2499044499044313-1培土路肩m32283022830313-2中央分隔带回填土m360866086313-5砼预制块路缘石m3434.7434.7313-6砼现浇中央分隔带m313911391313-7中央分隔带砂砾垫层m3695.6695.6315-1平面交叉路面结构层0-a3cm砂土磨耗层m2510510-b20cm10%石灰土m2510510-c4cm中粒式沥青砼m275587558-d20cm4.5%水泥稳定碎石m275587558第二部分编制依据一、编制依据1、《公路工程国内招标文件范本》及与业主签定的合同；依四公路望奎至四方台段施工图纸。2、现行公路设计规范、施工规范、施工技术规程、质量评定标准与验收办法23、建设同类及类似工程的施工经验、科技成果及用于本合同段施工队伍的施工设备和技术力量情况。4、黑龙江省人民政府、地方人民政府及其所属有关部门在施工安全、工地治安、人员健康、环境保护及土地租用等方面的具体规定与技术标准。二、编制原则（一）本着优质、高效、经济、合理的原则，根据各分项工程的施工方法和工艺技术方案，调遣专业化队伍施工，投入先进的机械设备，实施科学管理，合理安排各分项工程施工顺序，做到经济合理。（二）以确保工程质量为原则，配备先进的机械设备，采用先进的施工方法。（三）以确保安全生产为原则，制订各项技术组织措施，严格执行各项操作规程。（四）以确保总工期目标并适当提前为原则，综合分析各方面影响和控制因素，科学组织，合理进行施工力量配置。以文明施工、保护环境为原则进行平面布置和组织施工。三、执行技术标准《公路土工试验规程》JTGE40-2007《公路工程施工安全技术规程》JTG076-95《公路沥青路面施工技术规范》JTGF40-2004《公路路面基层施工技术规范》JTJ034-2000《公路工程沥青及沥青混合料试验规程》JTJ052-2000《公路工程无机结合料稳定材料试验规程》JTJ057-94《沥青路面施工及验收规范》GB500092-96《通用硅酸盐水泥》GB175-2007《公路路基路...
