(名师整理)最新物理中考《电磁计算》专题复习提升训练(含答案)VIP免费

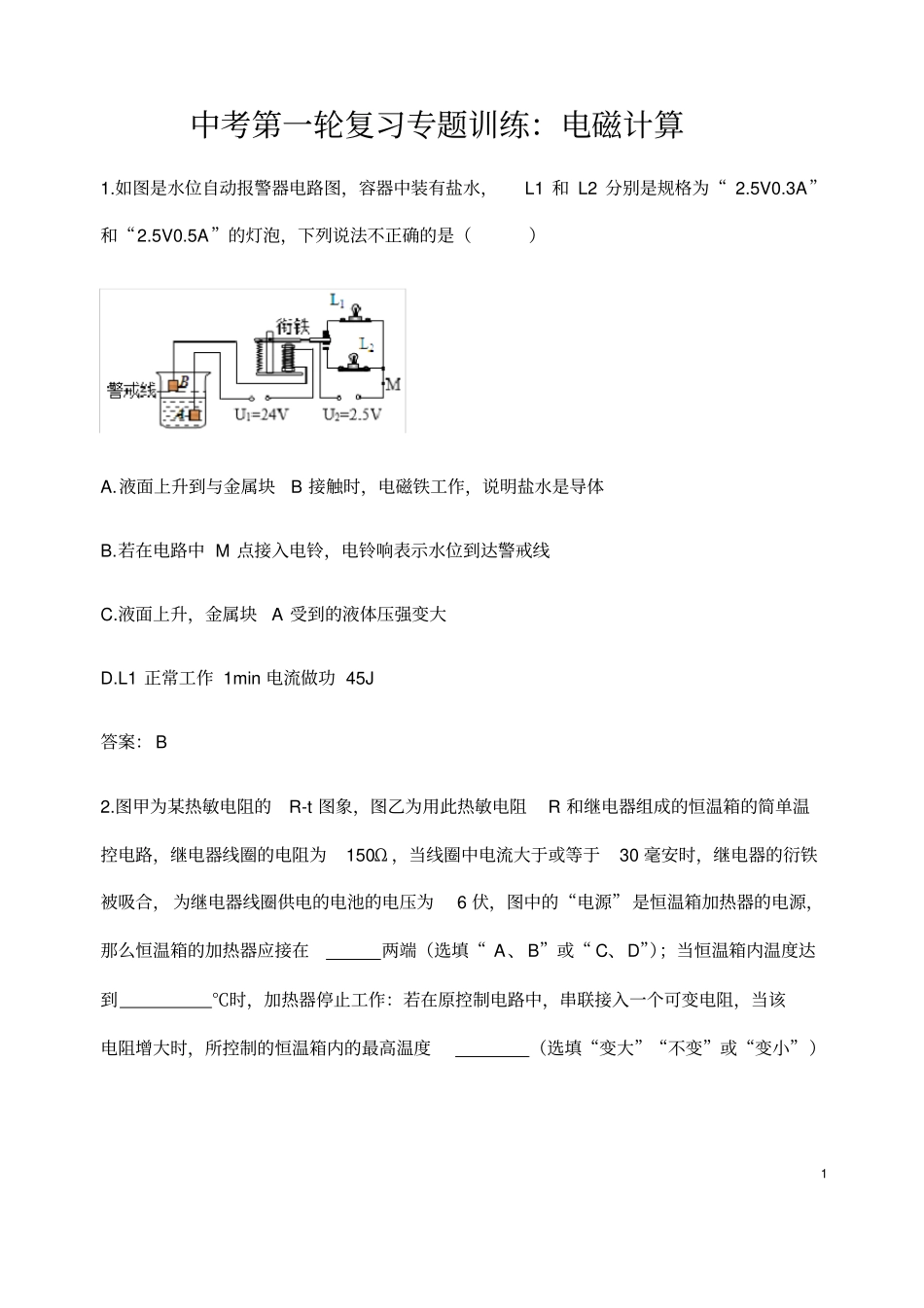

1中考第一轮复习专题训练：电磁计算1.如图是水位自动报警器电路图，容器中装有盐水，L1和L2分别是规格为“2.5V0.3A”和“2.5V0.5A”的灯泡，下列说法不正确的是（）A.液面上升到与金属块B接触时，电磁铁工作，说明盐水是导体B.若在电路中M点接入电铃，电铃响表示水位到达警戒线C.液面上升，金属块A受到的液体压强变大D.L1正常工作1min电流做功45J答案：B2.图甲为某热敏电阻的R-t图象，图乙为用此热敏电阻R和继电器组成的恒温箱的简单温控电路，继电器线圈的电阻为150Ω，当线圈中电流大于或等于30毫安时，继电器的衍铁被吸合，为继电器线圈供电的电池的电压为6伏，图中的“电源”是恒温箱加热器的电源，那么恒温箱的加热器应接在两端（选填“A、B”或“C、D”）；当恒温箱内温度达到℃时，加热器停止工作：若在原控制电路中，串联接入一个可变电阻，当该电阻增大时，所控制的恒温箱内的最高温度（选填“变大”“不变”或“变小”）2答案：A、B100变大3.如图甲为热敏电阻的R-t图象，图乙为用此热敏电阻R和继电器组成的一个简单恒温箱温控电路，继电器线圈的电阻为10Ω，当线圈中的电流大于或等于20mA时，继电器的衔铁被吸合，为继电器线圈供电的电池电压为9.0V，图乙中的电源是恒温箱加热器的电源，则（1）应该把恒温箱内的加热器接在______端（2）当衔铁被吸合时，在丙图中画出弹簧对杠杆作用力及力臂示意图．（3）如果要使恒温箱内的温度保持在50℃，可变电阻R′的值应调节到______．答案：（1）A、B；（2）如图；（3）350Ω4.某家用电热水器，其工作模式和相关参数如下表。如图为电热水器的原理图，包括工作3电路和控制电路两部分，通过电磁继电器自动控制电热水器实现加热状态和保温状态的档位变换。Ro、R1为电热丝，R2为滑动变阻器，R为热敏电阻（置于电热水器内），其阻值随温度的升高而减小。红灯、绿灯是电热水器工作时的指示灯，忽略指示灯对电路的影响。（1）分析说明当绿灯亮时，电热水器处于保温状态还是加热状态？（2）工作时，若要提高电热水器的保温温度，如何调节保护电阻R2的滑片？（3）R1工作时的电阻是多大？（4）电热水器处于加热状态时，工作4.2min，可使1水的温度升高40℃。则该电热水器的效率是多少？[c水=4.2×103J/（kg·℃）。计算结果保留一位小数]答案：（1）电热水器处于保温状态（2）保护电阻R2的洞片向右移动（3）1149.5Ω（4）83.3％45.如图所示是某温控装置的简化电路图，工作电路由电压为220V的电源和阻值R=88Q的电热丝组成；控制电路由电源、电磁铁（线圈电阻Ro=20Ω）、开关、滑动变阻器R2（取值范围0~80Ω）和热敏电阻R1组成；R1阻值随温度变化的关系如下表所示，当控制电路电流I≥50mA时，衔铁被吸合切断工作电路；当控制电路电流I≤40mA时，衔铁被释放接通工作电路。5（1）工作电路正常工作时，R在1min内产生的热量是多少？（2）当温度为60℃，滑动变阻器R2=50Ω时，衔铁恰好被吸合，控制电路的电源电压是多少？（3）若控制电路电源电压不变，此装置可控制的温度最大范围是多少？（4）要想要该装置所控制的最高温度降低一些，请分析说明如何改变R2的阻值。答案：（1）R在1min内产生的热量是3.3×104J（2）控制电路的电源电压是6V（3）此装置可控制的温度最大范围是40℃~60℃（4）减小R2阻值6.为了比赛的公平公正，小芸为学习短跑比赛设计了一款防抢跑装置，该装置安装在起跑线前，如图甲所示，丙图是其工作原理图，起跑发令枪发令前，开光S1、S2、S3都闭合，6K与A端相连，绿灯亮；发令枪扳机和开关S2相连接，扣动扳机，枪响同时开关S1断开；当电流表示数小于或等于30mA时，在弹簧测力作用下，K与A端相连，绿灯亮，无人抢跑；当电流表示数大于30mA时，衍铁被吸下，K与B端相连，红灯亮同时铃声响，有人抢跑。已知两电路电源电压均为6V，保持不变，压力传感器R的阻值随所受压力变化的图象如图乙所示，压板重力不计，电磁铁线圈电阻不计。（1）起跑发令枪发令前，开关S1、S2、S3都闭合，压力传感器R压板上无人（压力F=0N）时，左端电路消耗的电功率为多少？（2）比赛时，起跑发令枪发令前，抢跑同学踩在压板上的压力F为900N时，左端电路电流表读...
