某市沙坞电站工程可行性研究报告VIP免费

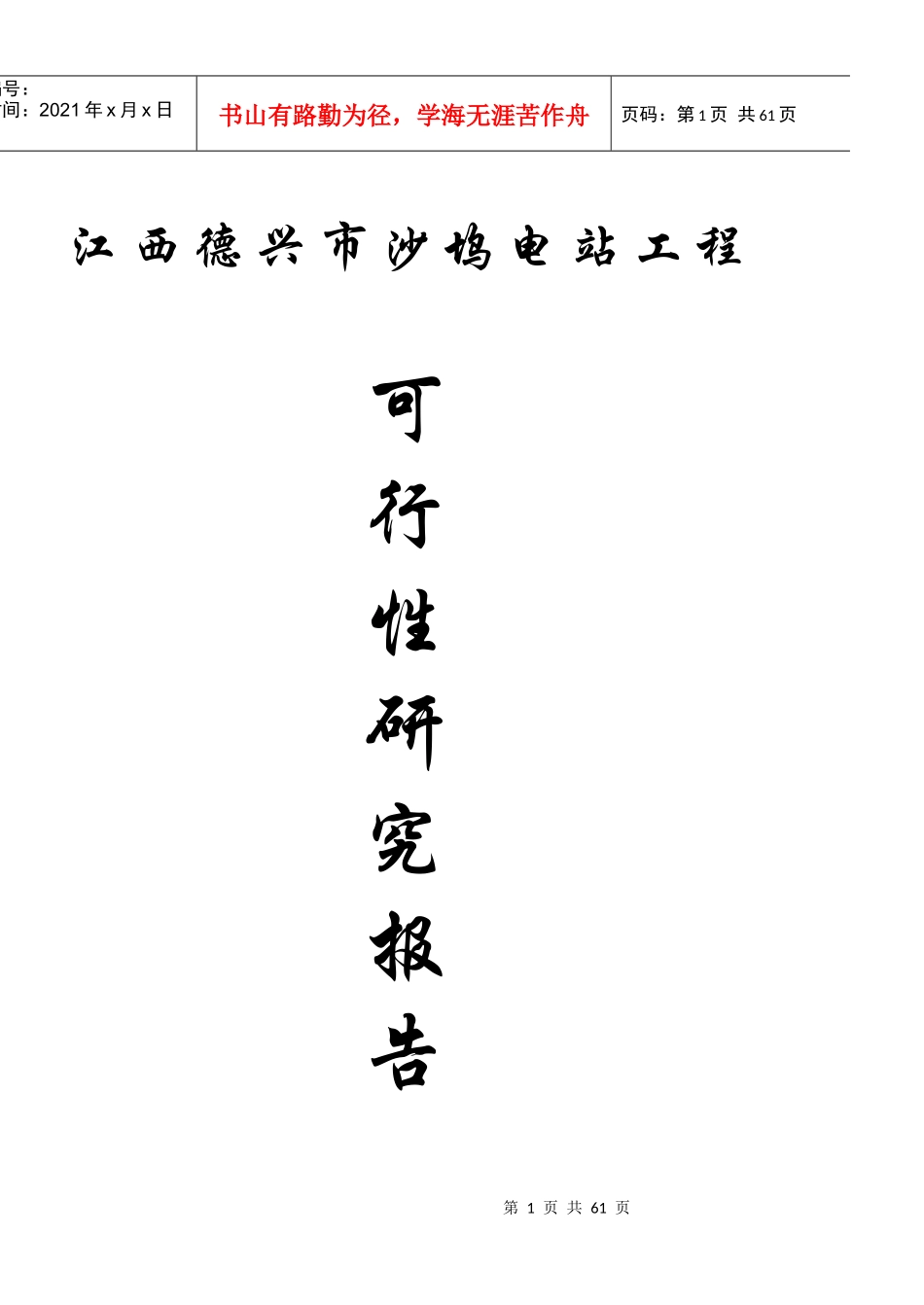

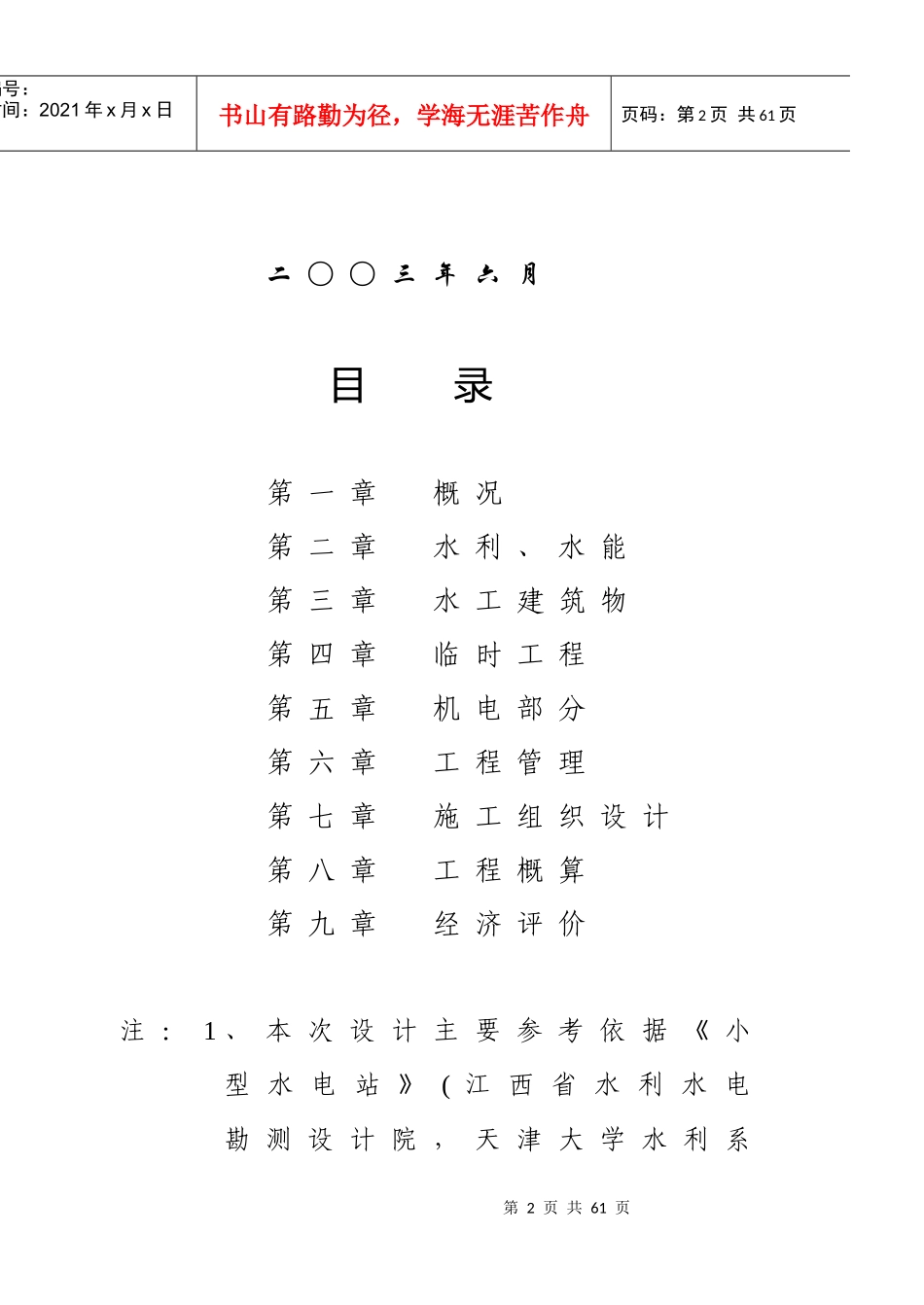

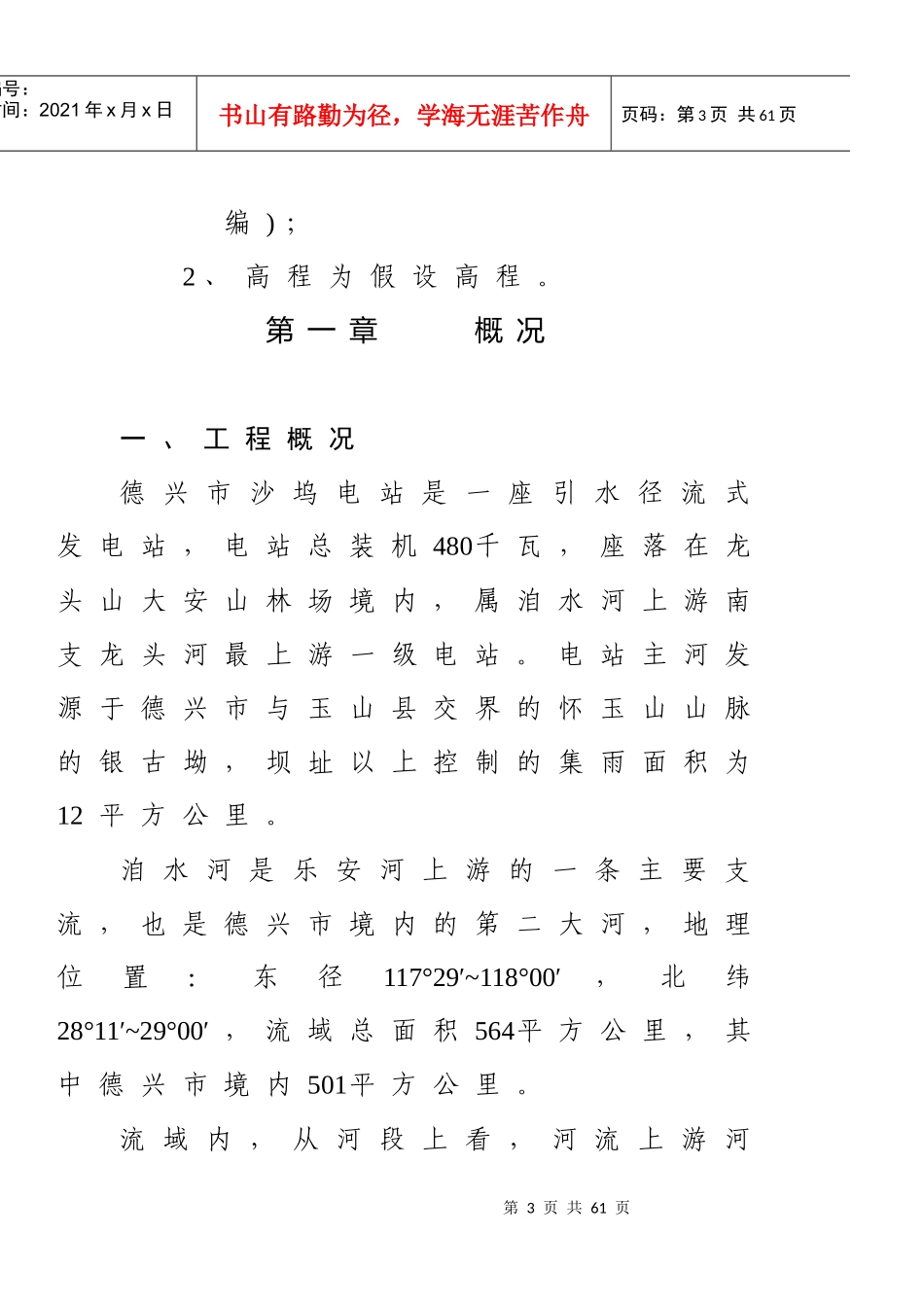

第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共61页江西德兴市沙坞电站工程可行性研究报告第2页共61页第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页二○○三年六月目录第一章概况第二章水利、水能第三章水工建筑物第四章临时工程第五章机电部分第六章工程管理第七章施工组织设计第八章工程概算第九章经济评价注：1、本次设计主要参考依据《小型水电站》(江西省水利水电勘测设计院，天津大学水利系第3页共61页第2页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共61页编)；2、高程为假设高程。第一章概况一、工程概况德兴市沙坞电站是一座引水径流式发电站，电站总装机480千瓦，座落在龙头山大安山林场境内，属洎水河上游南支龙头河最上游一级电站。电站主河发源于德兴市与玉山县交界的怀玉山山脉的银古坳，坝址以上控制的集雨面积为12平方公里。洎水河是乐安河上游的一条主要支流，也是德兴市境内的第二大河，地理位置：东径117°29′~118°00′，北纬28°11′~29°00′，流域总面积564平方公里，其中德兴市境内501平方公里。流域内，从河段上看，河流上游河第4页共61页第3页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共61页谷狭窄，山高陡峭，流域内植被较为完整，植被种类以松、杉、杂木、毛竹为主。上游森林茂密，植被良好，水土流失程度小。本流域属亚热带东南季风气候区，气候温和，光照充足，四季分明，多雨湿润，是江西省多雨区之一，具有较典型的山区小气候特征。年平均气温17.2度，年平均相对湿度82%，年平均降雨1936.2毫米，但年际变化较大，暴雨强度大，多年平均最大一月暴雨值为111.2毫米，最大值为224.3毫米（1967年），一次暴雨持续时间一般为1—2天，持续时间在3—4天以上的机会很少。多年平均径流量21.94立米/秒，年径流总量6.92亿立方，年径流深1226.5毫米，且径流的年际变化大，年内分配很不均匀，4—6月来水量占全年来水量的51.1%。第5页共61页第4页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共61页流域内地貌为构造剥蚀地貌和侵蚀堆积地貌两种，上游东南部地层岩性为燕山早期花岗岩和新生界第四第。二、工程枢纽布置经勘测，并经多方案比较，遵照《乐安河流域洎水规划报告》的水力开发方案，最后确定沙坞电站工程枢纽总体布置为：利用I坝，通过220米渠道将龙头河左侧小支流上的水引至龙头河主流上，再在龙头河主流上做Ⅱ坝，在坝的右岸，利用3221米渠道将水引至沙坞处进行发电，工程主要水工建筑物有：大坝两座，长各为9米和15米，渠道一条，长3221米，压力钢管一条，长270米，厂房一座114.4平方米；工程主要机电设备为水轮发电机两套，各为160千瓦和320千瓦，工程输电线路，10千伏电压等级5公里。第6页共61页第5页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共61页三、工程建设的必要性和可行性该工程投资主体系股份合作投资，工程符合流域规划，既无淹没纠纷，又不影响农业灌溉和人畜用人，系一级引水径流式发电站。工程水力资源的开发，可以进一步开发洎水河的水力资源。从财务评价和其它各项指标看，经济指标较优，且建成后全部电量输送至电网，丰水期电网不会限制电量上网，因此，从市场研究、技术分析和经济评价三方面看，建设该工程是完全必要而且可行的。四、工程特性表序号及名称单位数量备注一、水文1、坝以上KM212第7页共61页第6页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共61页控制集雨面积2、代表性流量设计保证流量设计引用流量m3/sm3/s0.470.499二、枢纽特征水位1、大坝正常水位Ⅰ坝Ⅱ坝2、厂房处河床正常水位洪水位MMMM201.46200.8041.5045.80调查取得，相当于P=1%三、发电效益装机容量年均发电量年利用小时KW万KWhh480232.848501×160，1×320四、主要建筑物及设备第8页共61页第7页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共61页1、大坝Ⅰ坝型式地基特性坝顶高程...
